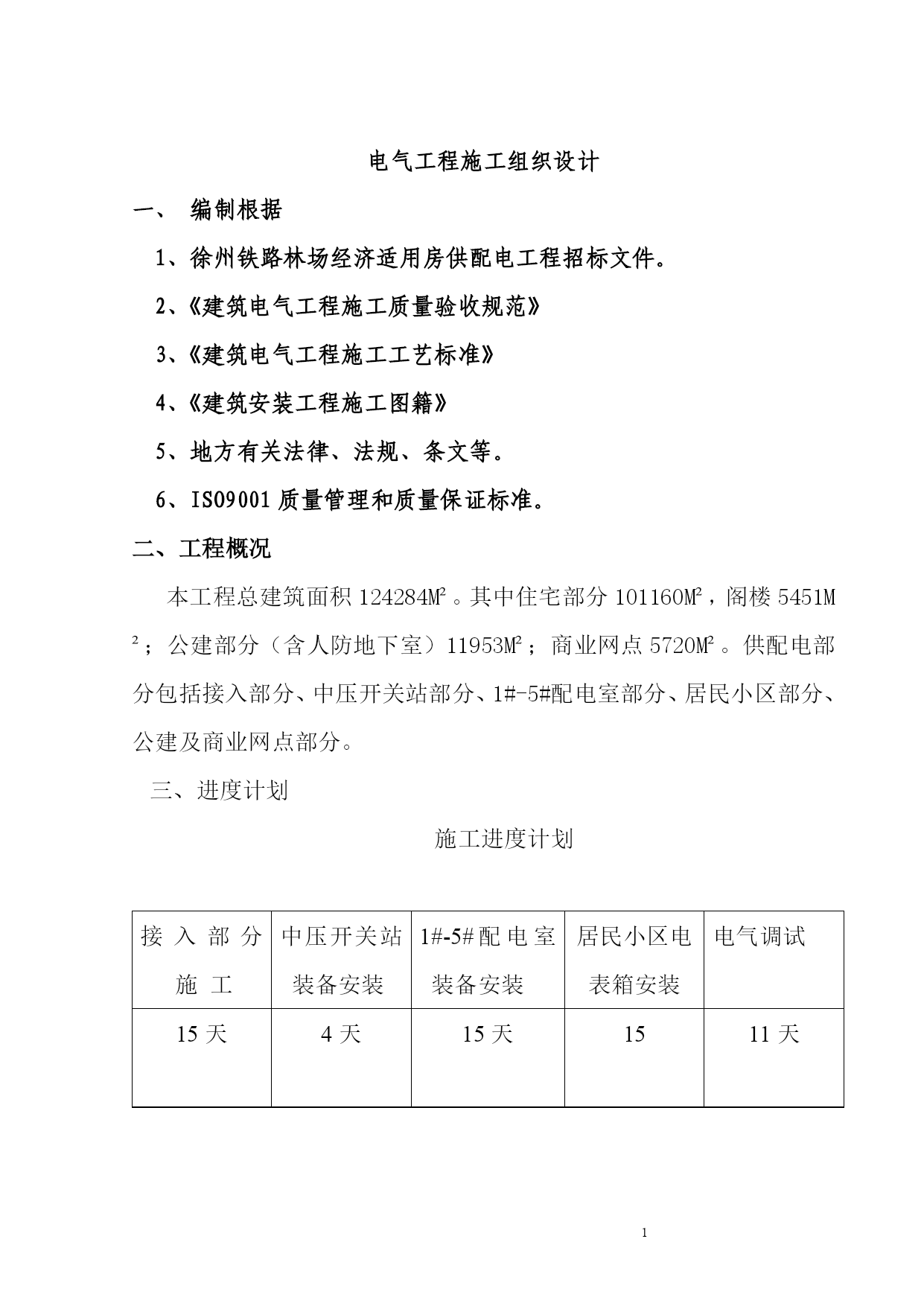

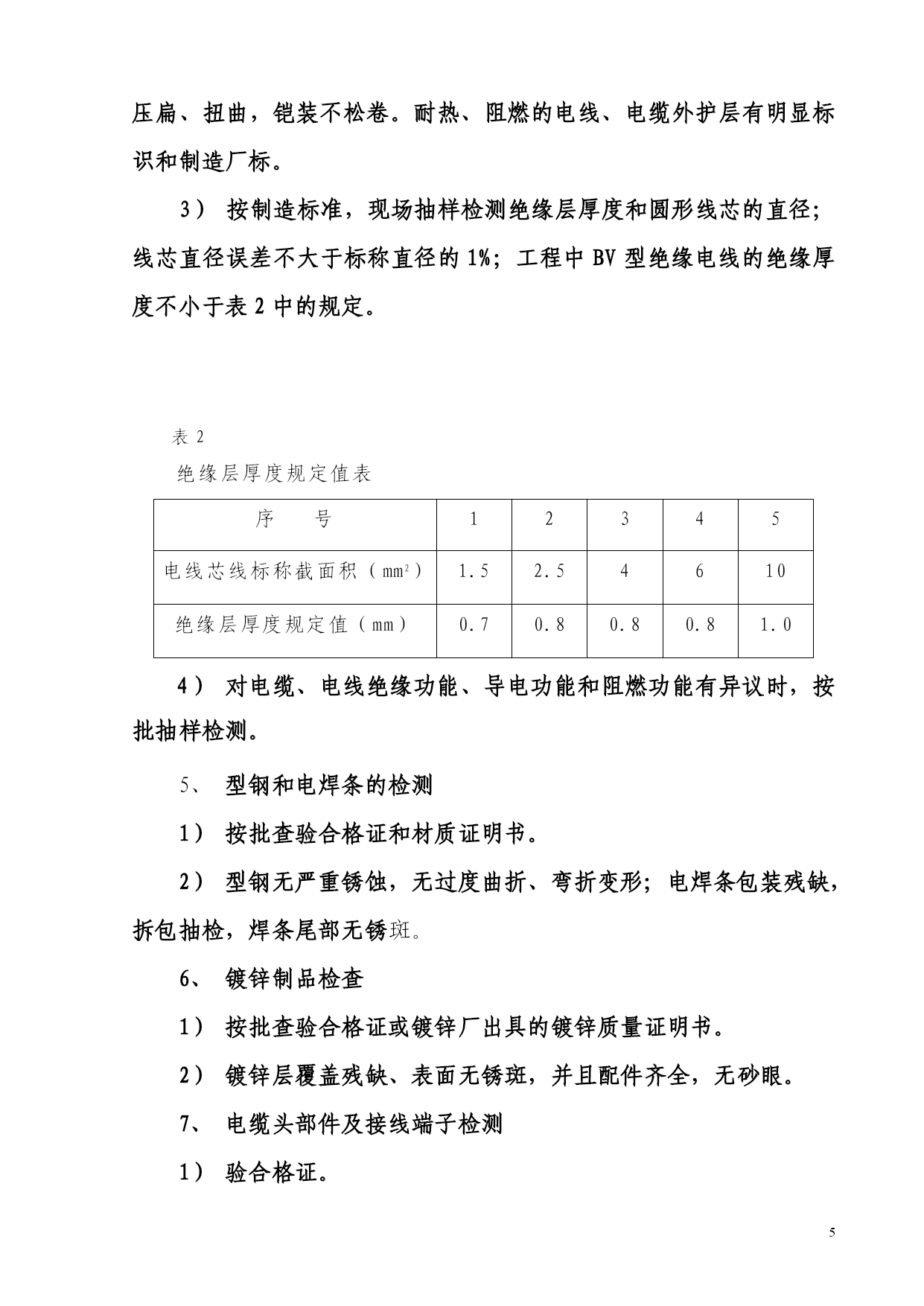

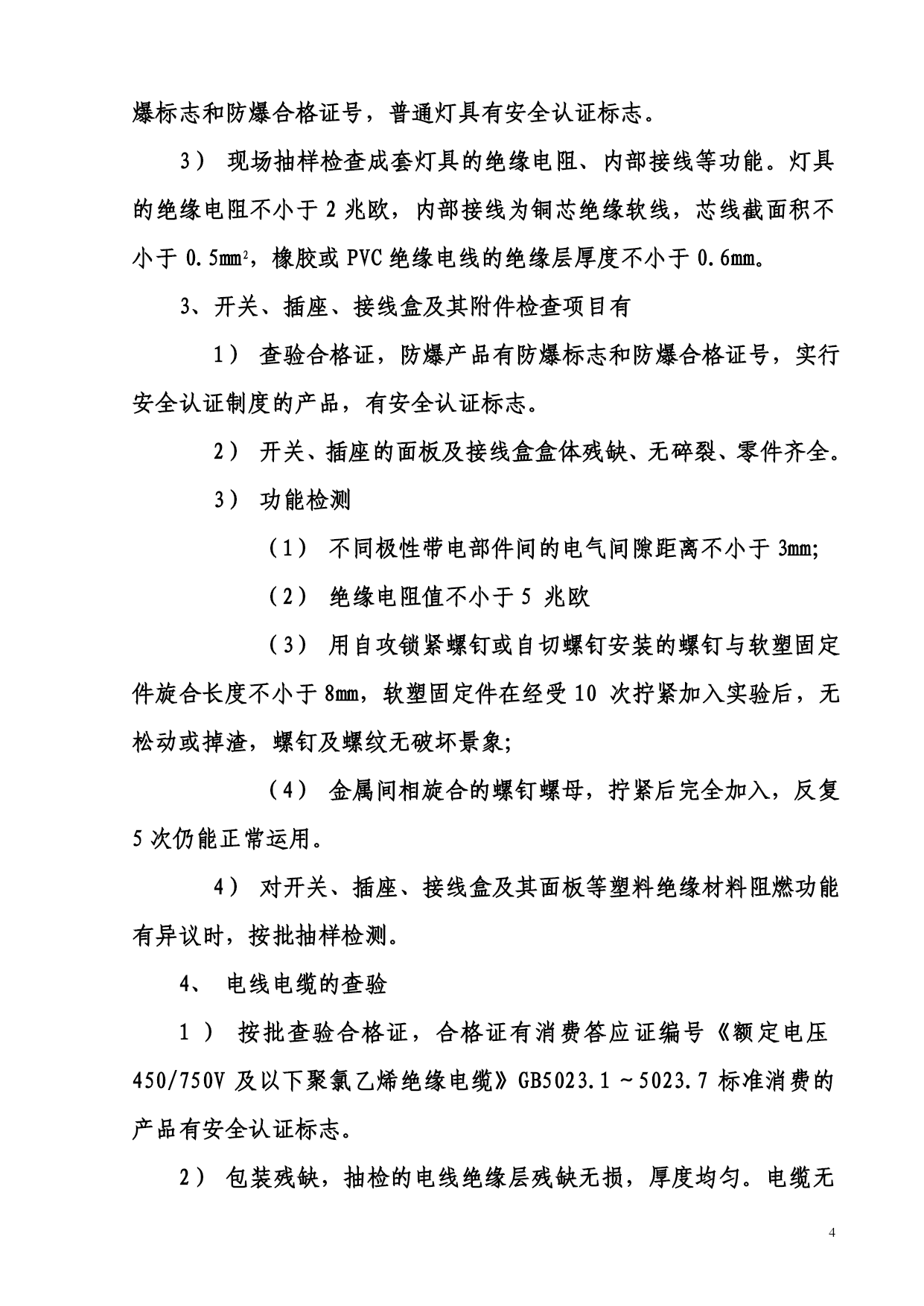

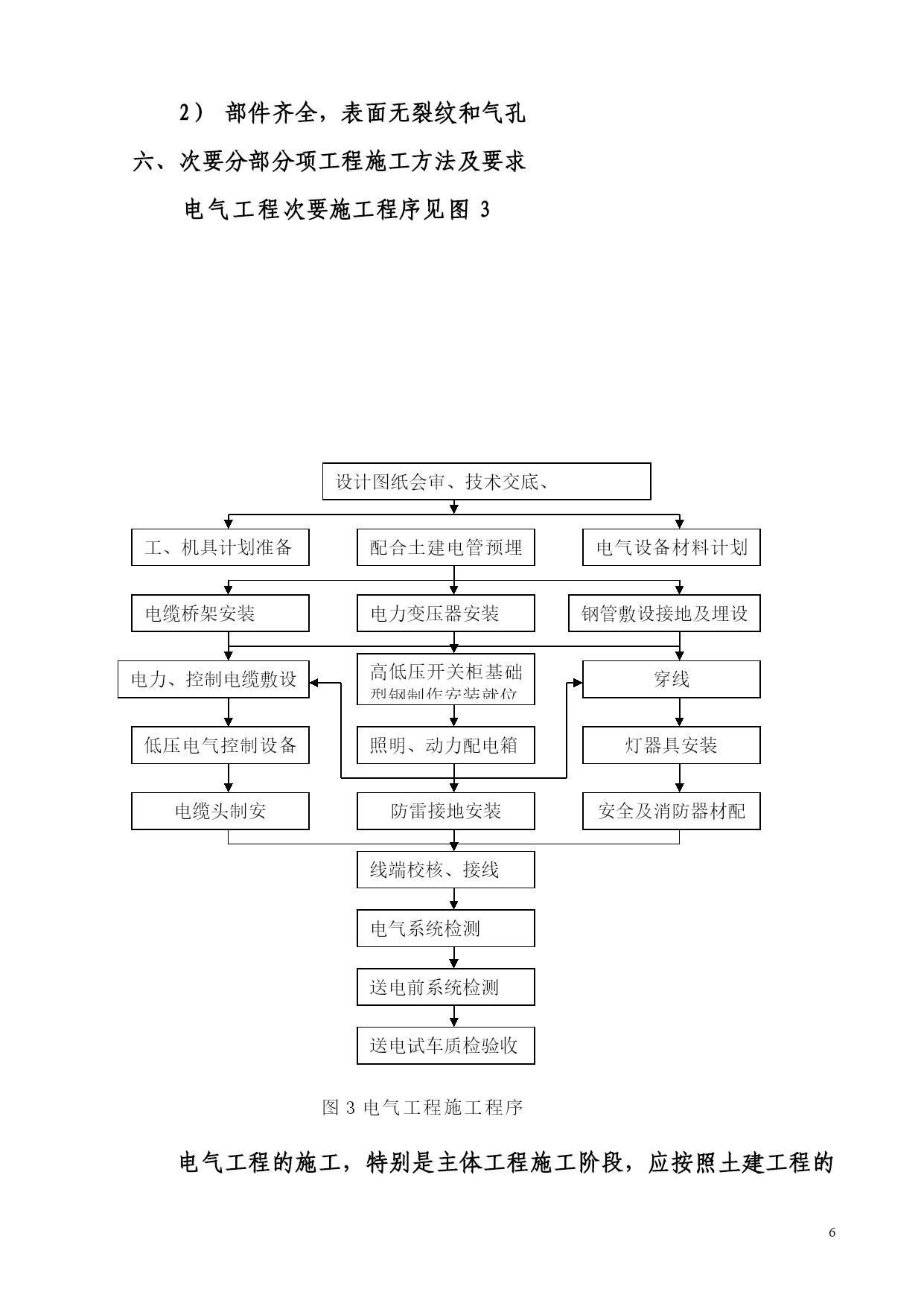

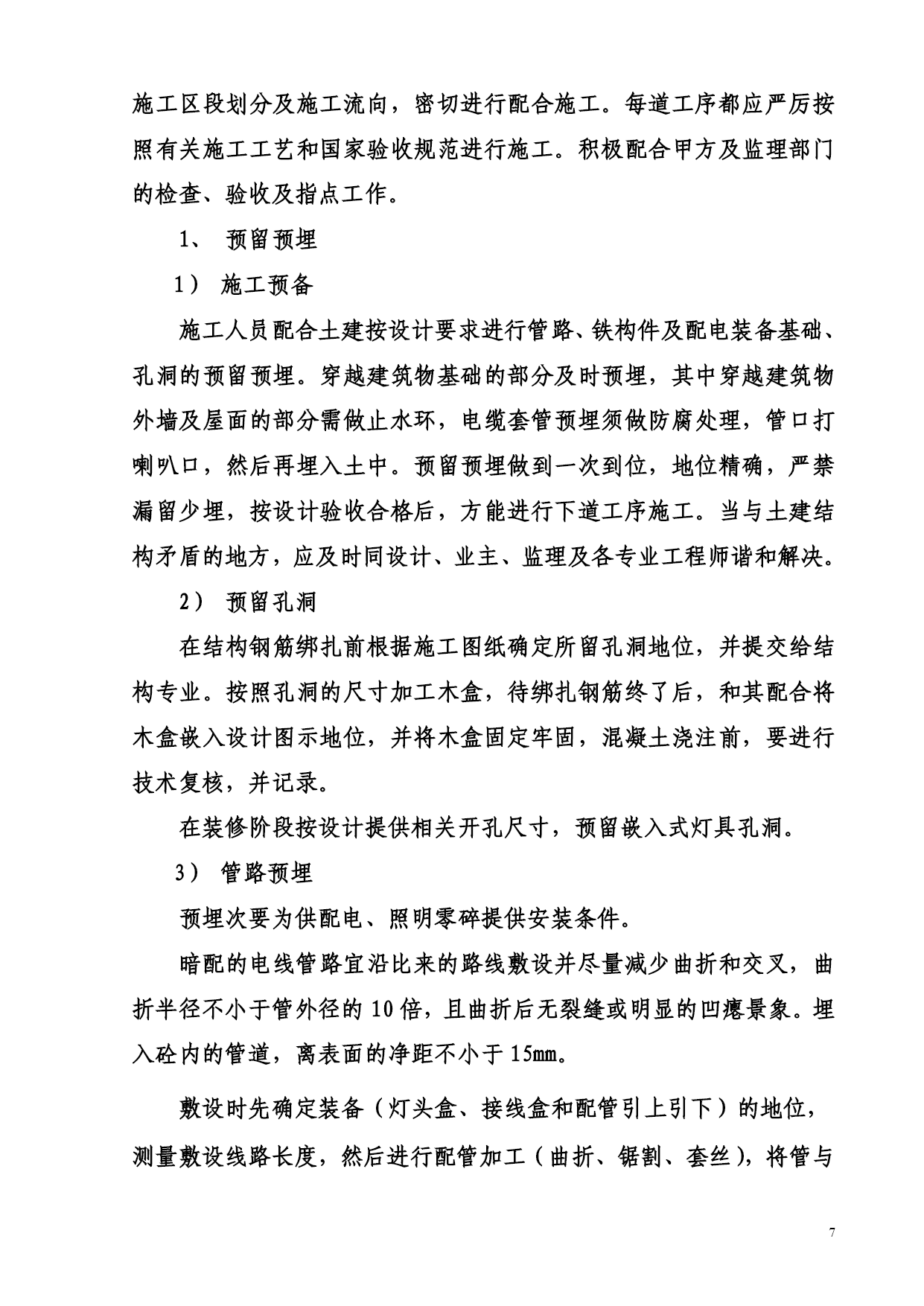

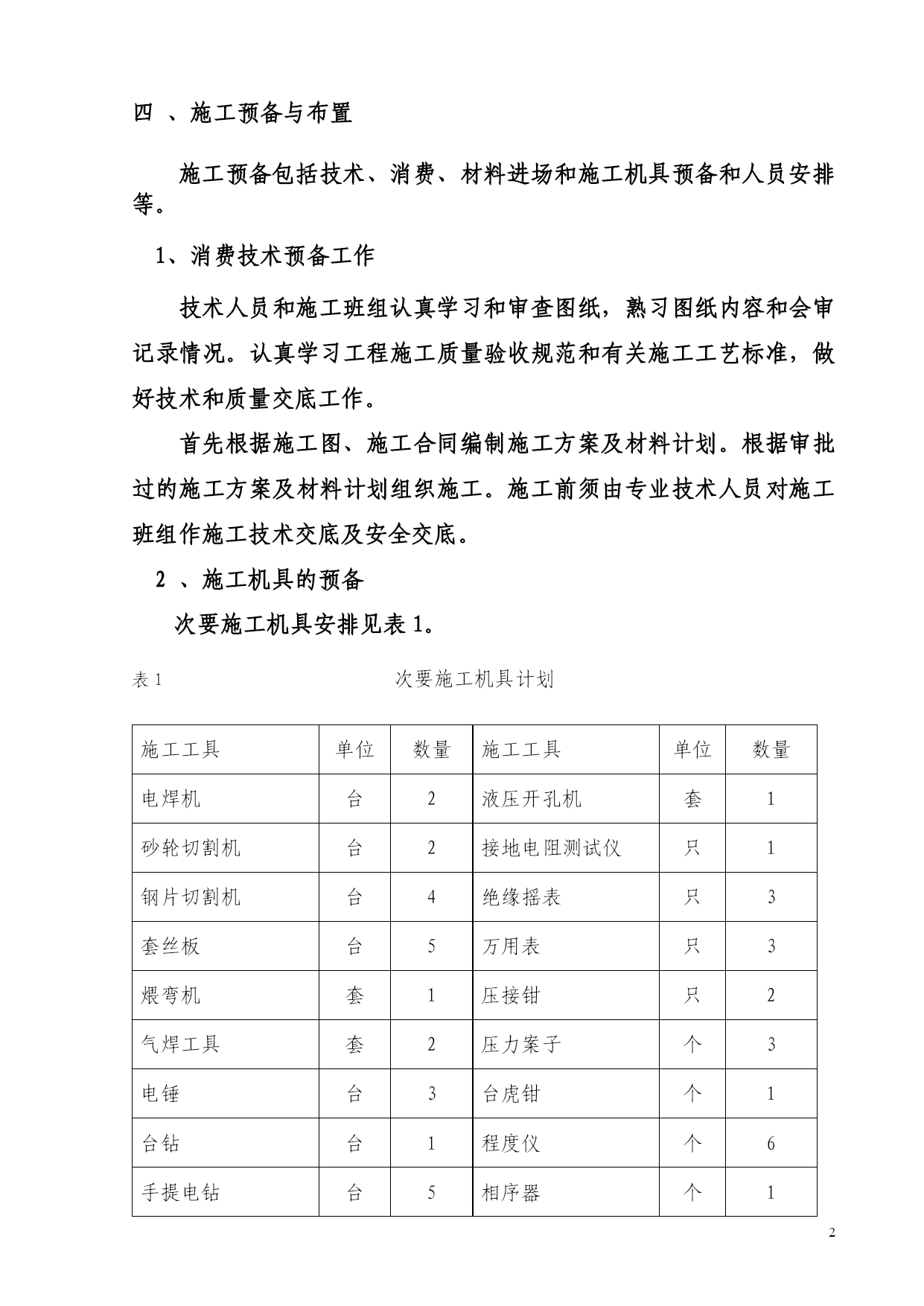

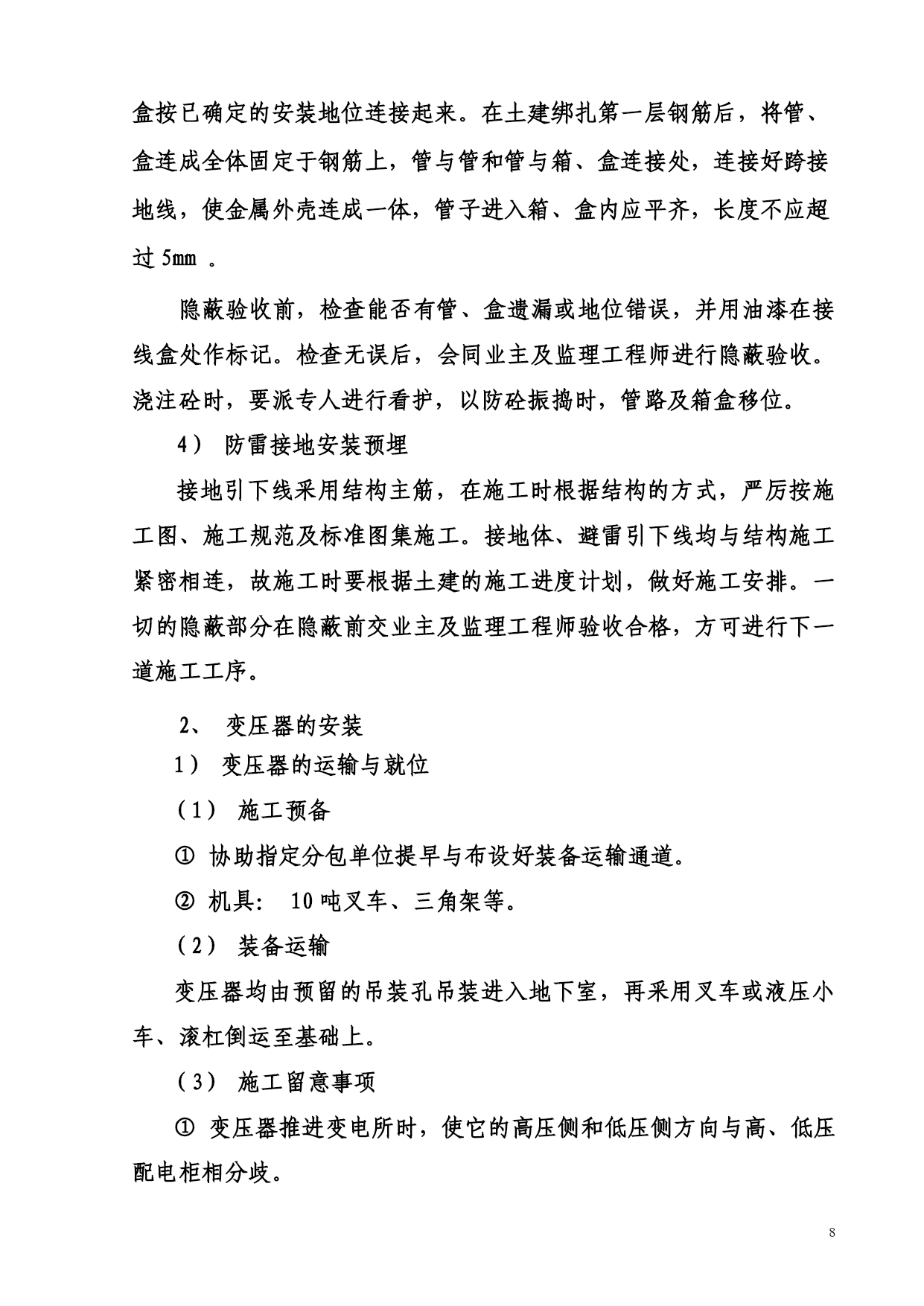

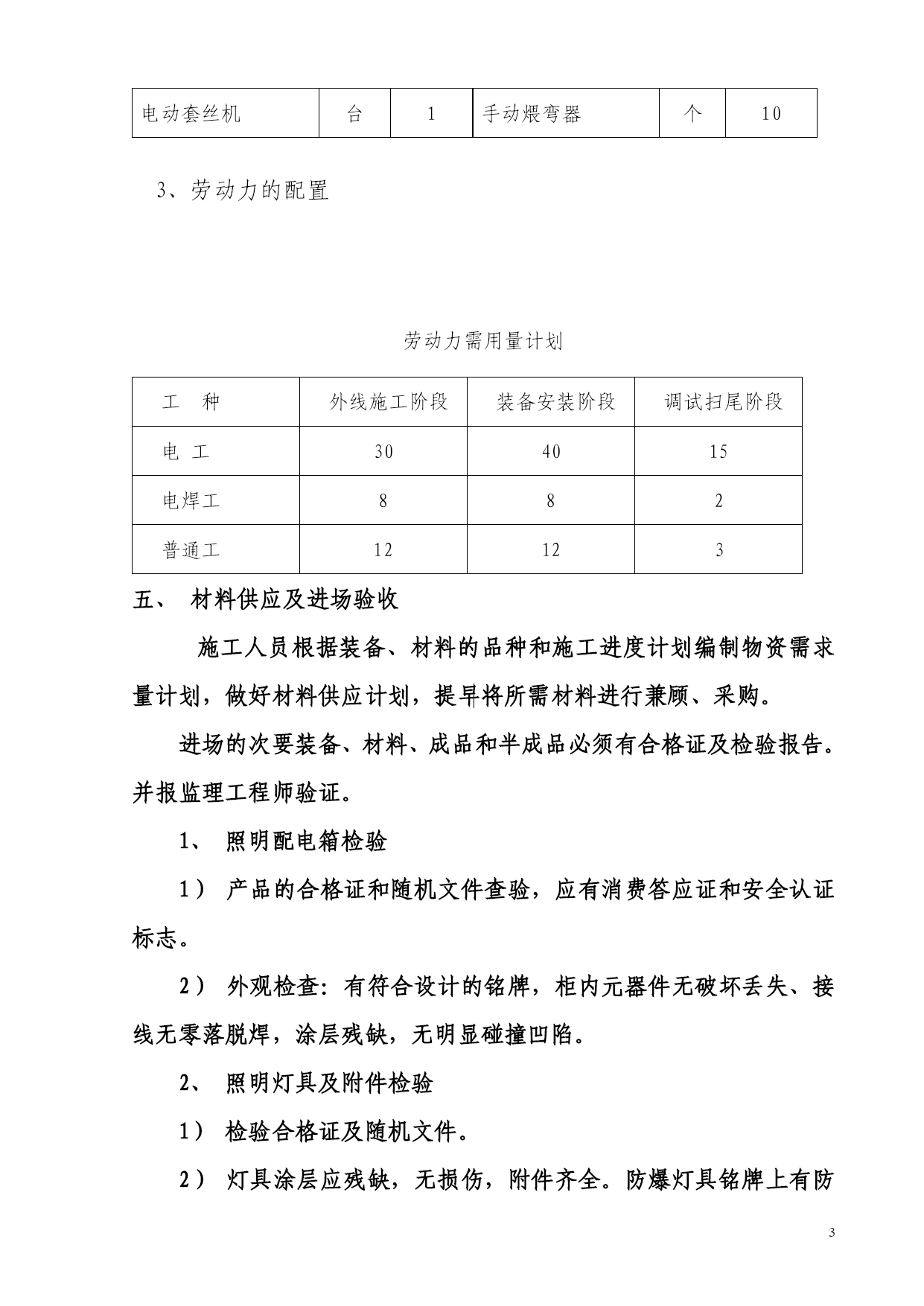

PAGEPAGE44PAGE1电气工程施工组织设计一、编制根据1、徐州铁路林场经济适用房供配电工程招标文件。2、《建筑电气工程施工质量验收规范》3、《建筑电气工程施工工艺标准》4、《建筑安装工程施工图籍》5、地方有关法律、法规、条文等。6、ISO9001质量管理和质量保证标准。二、工程概况本工程总建筑面积124284M²。其中住宅部分101160M²，阁楼5451M²；公建部分（含人防地下室）11953M²；商业网点5720M²。供配电部分包括接入部分、中压开关站部分、1#-5#配电室部分、居民小区部分、公建及商业网点部分。三、进度计划施工进度计划接入部分施工中压开关站装备安装1#-5#配电室装备安装居民小区电表箱安装电气调试15天4天15天1511天四、施工预备与布置施工预备包括技术、消费、材料进场和施工机具预备和人员安排等。1、消费技术预备工作技术人员和施工班组认真学习和审查图纸，熟习图纸内容和会审记录情况。认真学习工程施工质量验收规范和有关施工工艺标准，做好技术和质量交底工作。首先根据施工图、施工合同编制施工方案及材料计划。根据审批过的施工方案及材料计划组织施工。施工前须由专业技术人员对施工班组作施工技术交底及安全交底。2、施工机具的预备次要施工机具安排见表1。表1次要施工机具计划施工工具单位数量施工工具单位数量电焊机台2液压开孔机套1砂轮切割机台2接地电阻测试仪只1钢片切割机台4绝缘摇表只3套丝板台5万用表只3煨弯机套1压接钳只2气焊工具套2压力案子个3电锤台3台虎钳个1台钻台1程度仪个6手提电钻台5相序器个1电动套丝机台1手动煨弯器个103、劳动力的配置劳动力需用量计划工种外线施工阶段装备安装阶段调试扫尾阶段电工304015电焊工882普通工12123五、材料供应及进场验收施工人员根据装备、材料的品种和施工进度计划编制物资需求量计划，做好材料供应计划，提早将所需材料进行兼顾、采购。进场的次要装备、材料、成品和半成品必须有合格证及检验报告。并报监理工程师验证。1、照明配电箱检验1）产品的合格证和随机文件查验，应有消费答应证和安全认证标志。2）外观检查：有符合设计的铭牌，柜内元器件无破坏丢失、接线无零落脱焊，涂层残缺，无明显碰撞凹陷。2、照明灯具及附件检验1）检验合格证及随机文件。2）灯具涂层应残缺，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志。3）现场抽样检查成套灯具的绝缘电阻、内部接线等功能。灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘软线，芯线截面积不小于0.5㎜2，橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。3、开关、插座、接线盒及其附件检查项目有1）查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。2）开关、插座的面板及接线盒盒体残缺、无碎裂、零件齐全。3）功能检测（1）不同极性带电部件间的电气间隙距离不小于3mm；（2）绝缘电阻值不小于5兆欧（3）用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧加入实验后，无松动或掉渣，螺钉及螺纹无破坏景象；（4）金属间相旋合的螺钉螺母，拧紧后完全加入，反复5次仍能正常运用。4）对开关、插座、接线盒及其面板等塑料绝缘材料阻燃功能有异议时，按批抽样检测。4、电线电缆的查验1）按批查验合格证，合格证有消费答应证编号《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB5023.1～5023.7标准消费的产品有安全认证标志。2）包装残缺，抽检的电线绝缘层残缺无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径；线芯直径误差不大于标称直径的1%；工程中BV型绝缘电线的绝缘厚度不小于表2中的规定。表2绝缘层厚度规定值表序号12345电线芯线标称截面积（mm2）1.52.54610绝缘层厚度规定值（mm）0.70.80.80.81.04）对电缆、电线绝缘功能、导电功能和阻燃功能有异议时，按批抽样检测。5、型钢和电焊条的检测1）按批查验合格证和材质证明书。2）型钢无严重锈蚀，无过度曲折、弯折变形；电焊条包装残缺，拆包抽检，焊条尾部无锈斑。6、镀锌制品检查1）按批查验合格证或镀锌厂出具的镀锌质量证明书。2）镀锌层覆盖残缺、表面无锈斑，并且配件齐全，无砂眼。7、电缆头部件及接线端子检测1）验合格证。2）部件齐全，表面无裂纹和气孔六、次要分部分项工程施工方法及要求电气工程次要施工程序见图3设计图纸会审、技术
