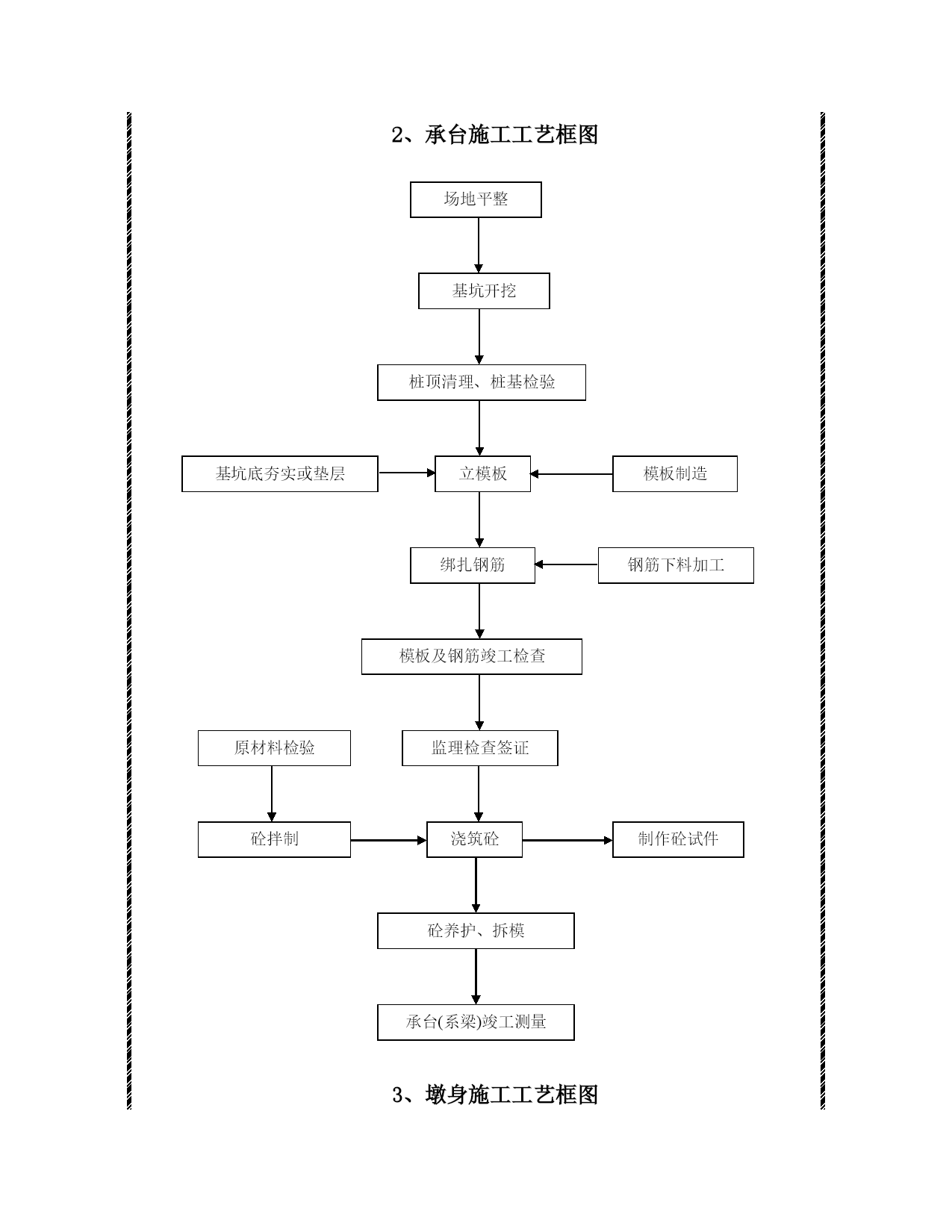

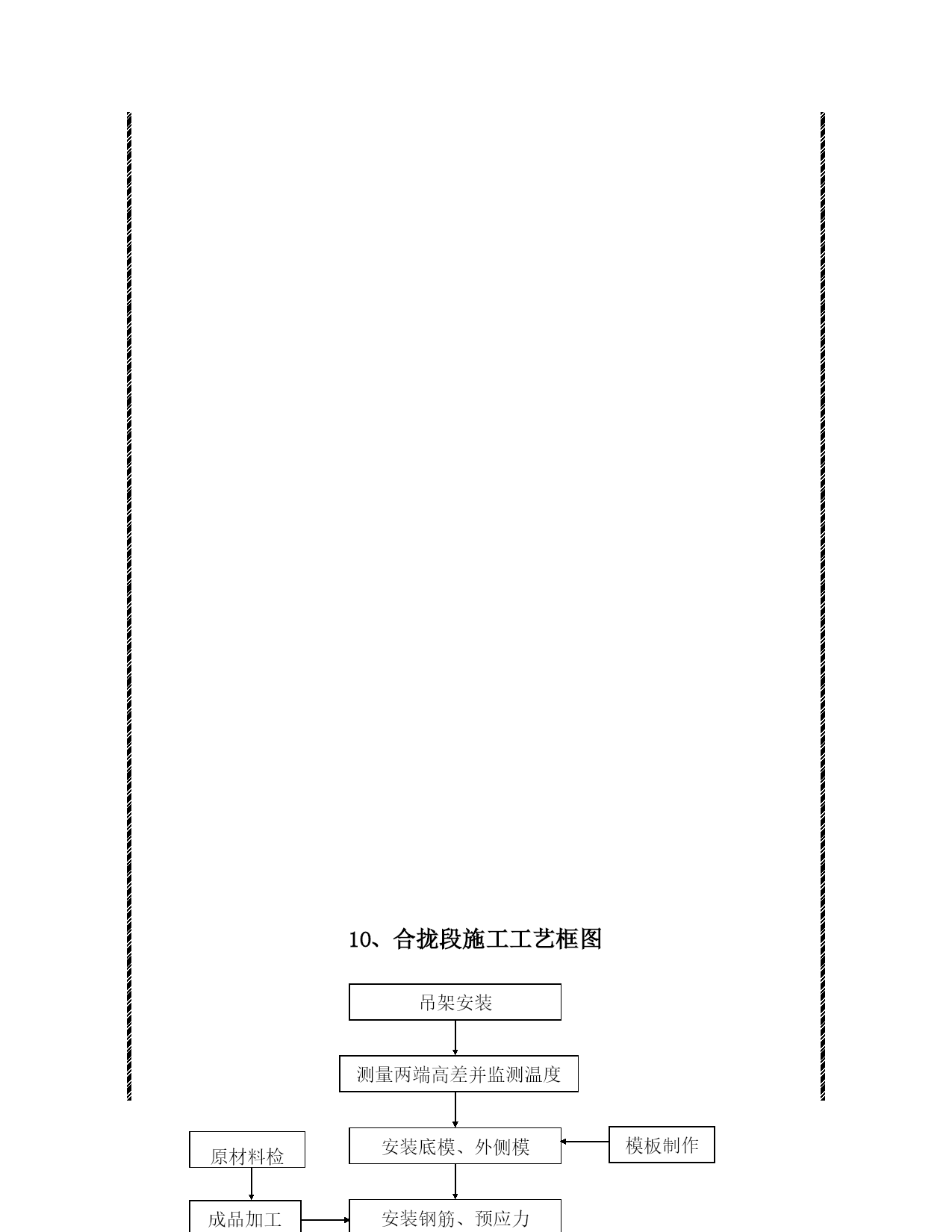

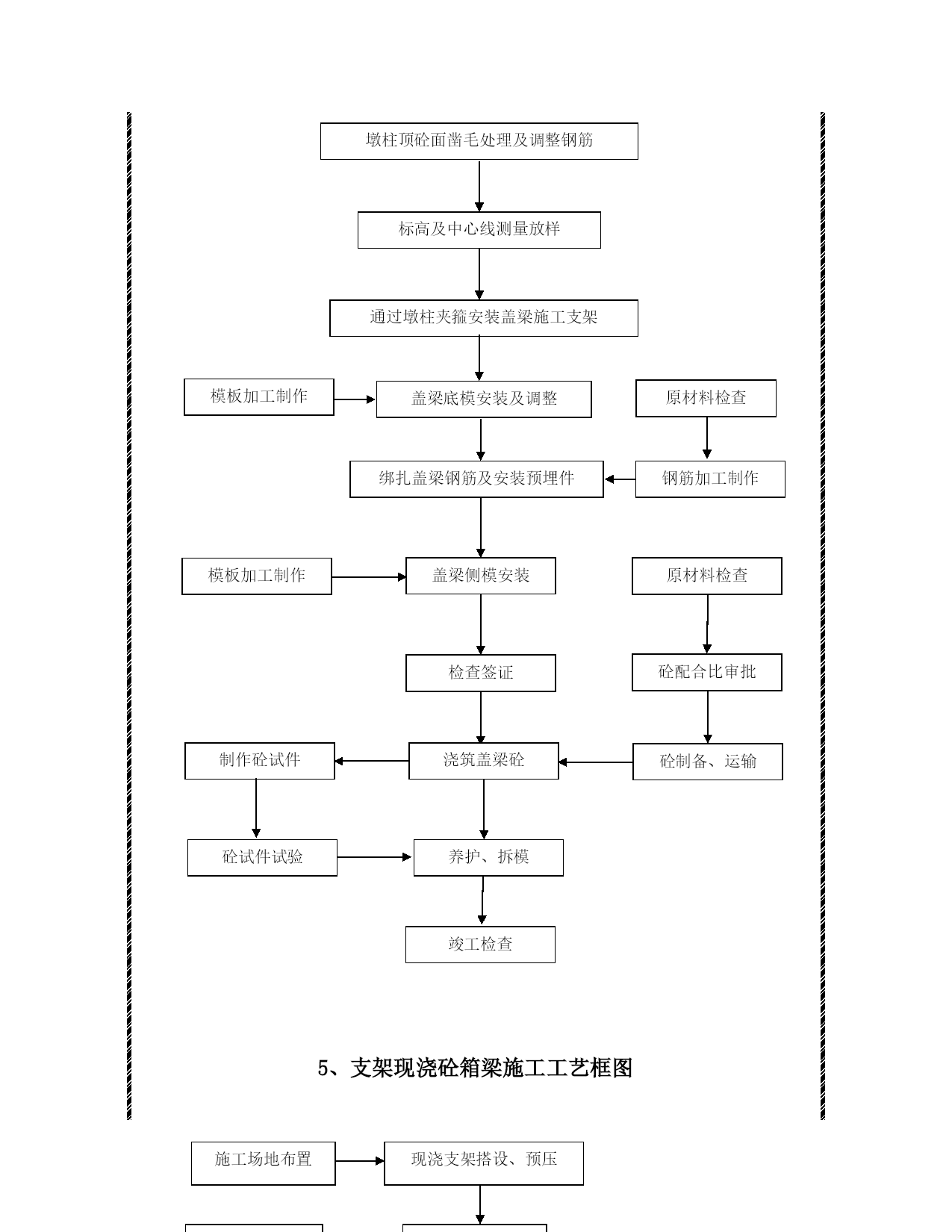

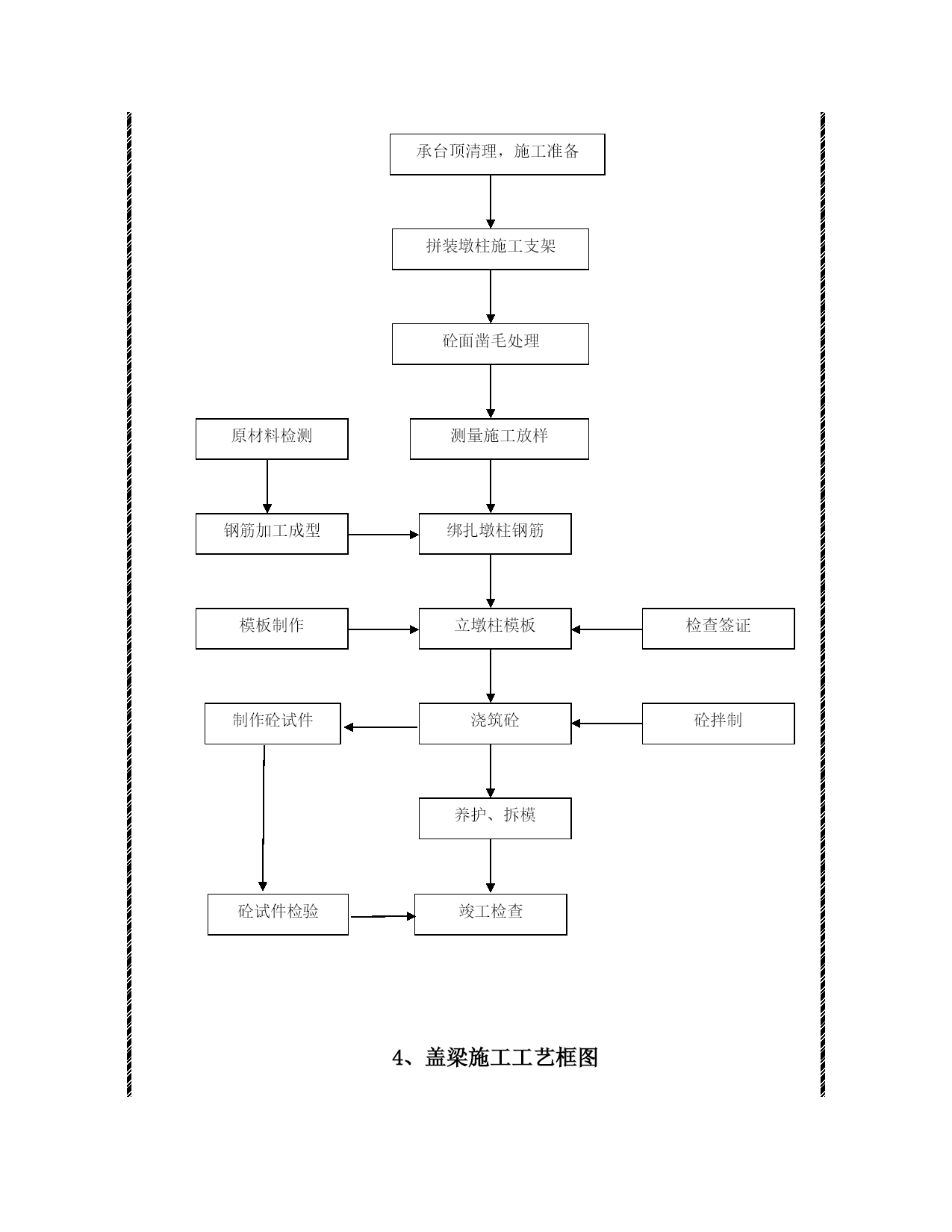

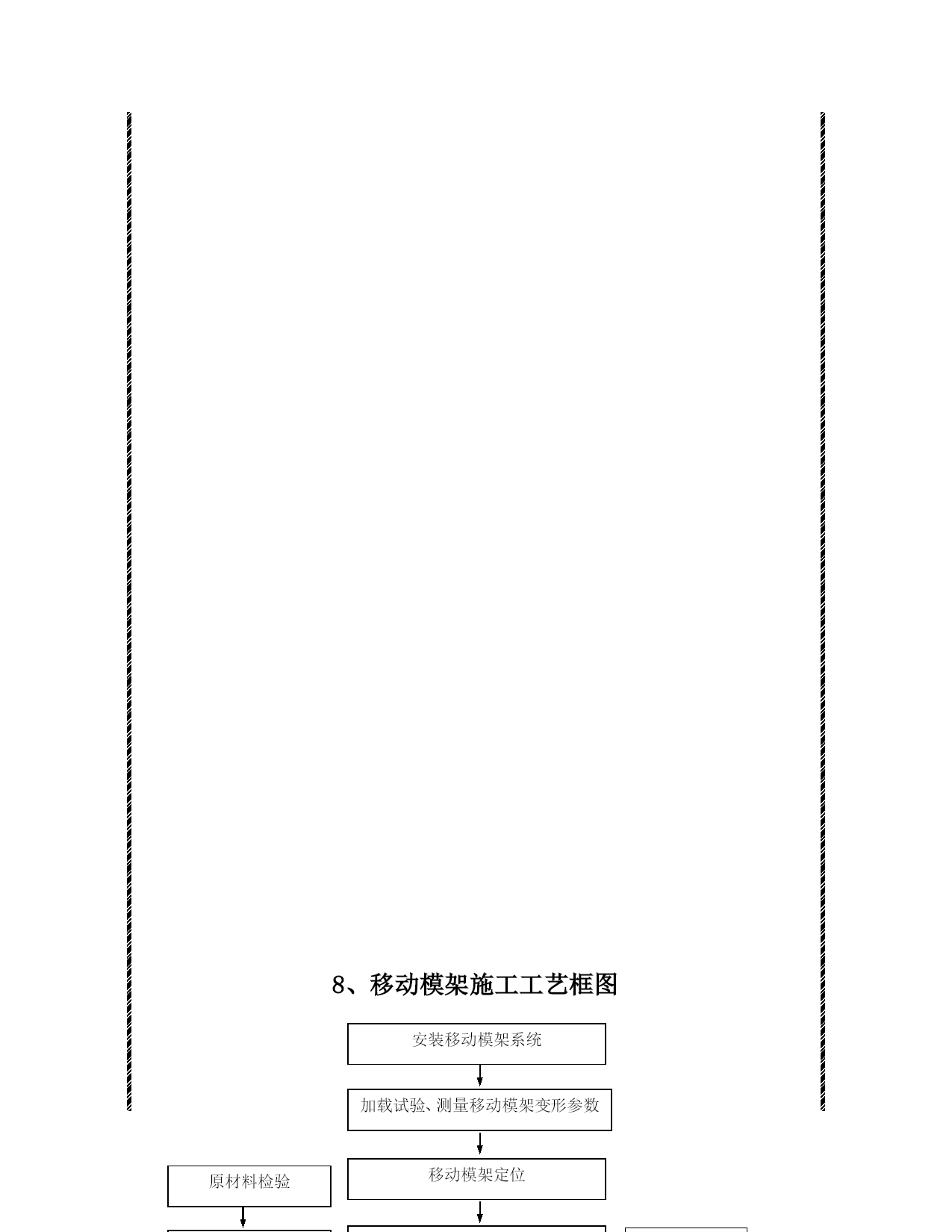

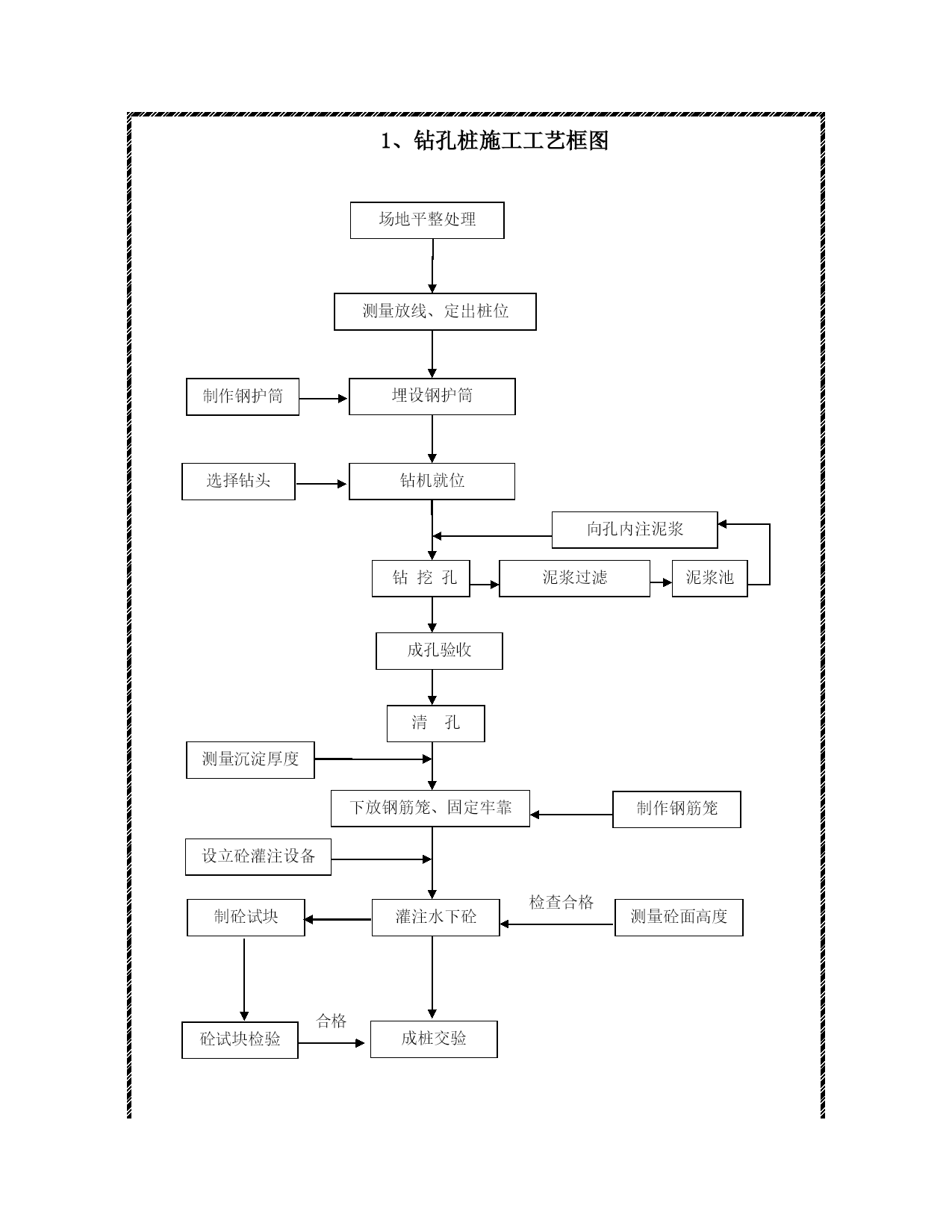

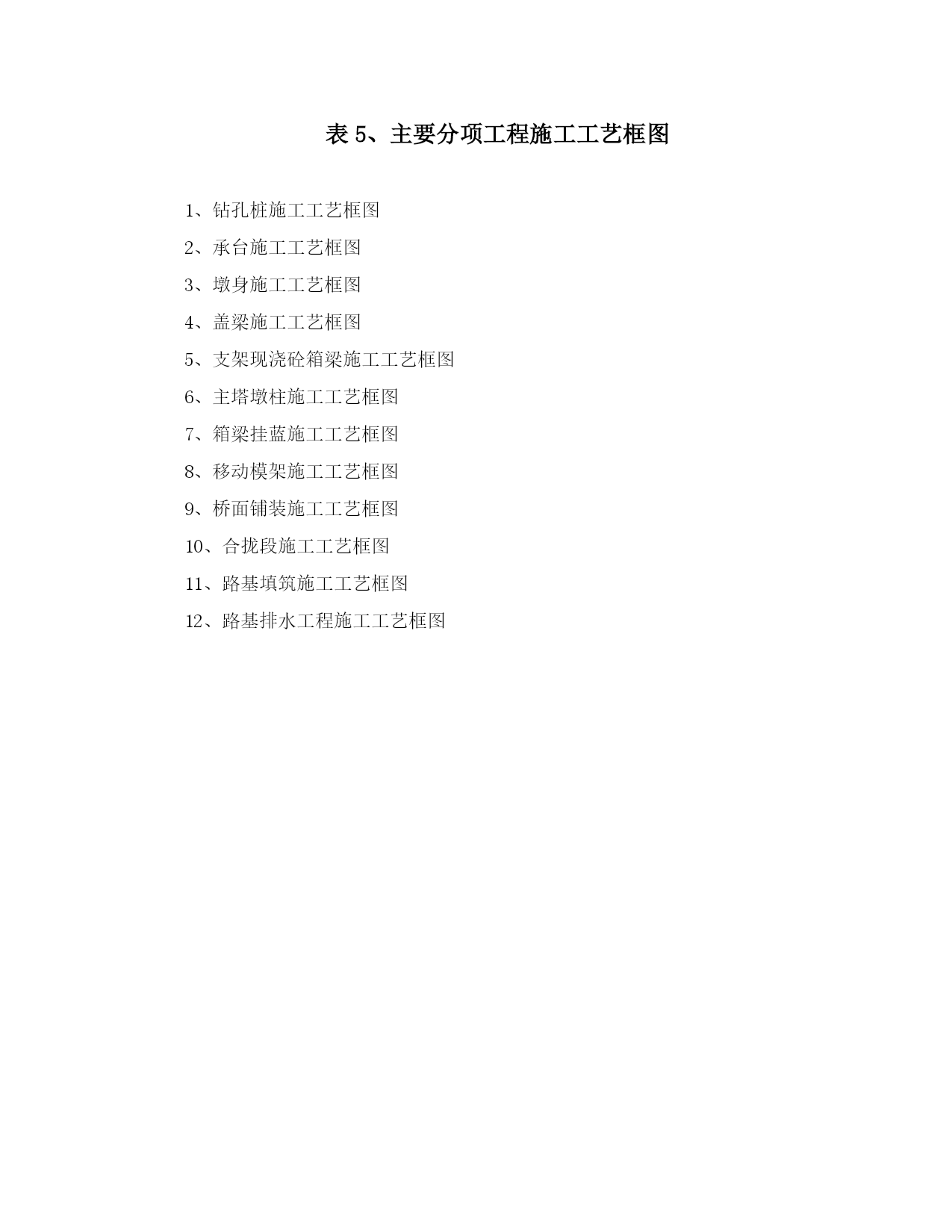

表5、主要分项工程施工工艺框图1、钻孔桩施工工艺框图2、承台施工工艺框图3、墩身施工工艺框图4、盖梁施工工艺框图5、支架现浇砼箱梁施工工艺框图6、主塔墩柱施工工艺框图7、箱梁挂蓝施工工艺框图8、移动模架施工工艺框图9、桥面铺装施工工艺框图10、合拢段施工工艺框图11、路基填筑施工工艺框图12、路基排水工程施工工艺框图1、钻孔桩施工工艺框图场地平整处理测量放线、定出桩位埋设钢护筒向孔内注泥浆钻挖孔钻机就位泥浆过滤泥浆池成孔验收清孔制作钢筋笼测量沉淀厚度下放钢筋笼、固定牢靠制砼试块设立砼灌注设备灌注水下砼测量砼面高度成桩交验砼试块检验选择钻头制作钢护筒检查合格合格2、承台施工工艺框图场地平整基坑开挖桩顶清理、桩基检验立模板基坑底夯实或垫层模板制造绑扎钢筋钢筋下料加工模板及钢筋竣工检查监理检查签证浇筑砼制作砼试件砼拌制原材料检验砼养护、拆模承台(系梁)竣工测量3、墩身施工工艺框图承台顶清理，施工准备拼装墩柱施工支架绑扎墩柱钢筋立墩柱模板浇筑砼养护、拆模钢筋加工成型原材料检测模板制作检查签证砼面凿毛处理测量施工放样制作砼试件砼拌制竣工检查砼试件检验4、盖梁施工工艺框图墩柱顶砼面凿毛处理及调整钢筋标高及中心线测量放样通过墩柱夹箍安装盖梁施工支架盖梁底模安装及调整绑扎盖梁钢筋及安装预埋件盖梁侧模安装模板加工制作钢筋加工制作原材料检查模板加工制作检查签证原材料检查砼配合比审批砼制备、运输浇筑盖梁砼制作砼试件养护、拆模砼试件试验竣工检查5、支架现浇砼箱梁施工工艺框图现浇支架搭设、预压施工场地布置安装底模绑扎底板、腹板钢筋安装内模绑扎顶板钢筋、预埋件安装外模检查验收浇筑砼支架、底模拆除砼拌制、运输配合比审批制作砼试件测定砼强度养护、拆内、外侧模制作、修整模板原材料检测钢筋加工成型6、主塔墩柱施工工艺框图承台基顶面清理，施工准备拼装墩柱施工支架绑扎墩柱钢筋立墩柱模板浇筑砼养护、拆模钢筋加工成型原材料检测模板制作检查签证砼面凿毛、调整预埋钢筋测量施工放样砼试件砼拌制、运输砼配休合审批分几次浇筑时，重复施工下一节墩柱竣工检查试块检验7、箱梁挂篮施工工艺框图挂篮制造挂篮拼装、后端锚固、试压底模平台、模板安装外侧模安装绑扎底、腹板钢筋定位网、蹬筋、预应力管道安装堵头、内膜安装灌注砼砼养护内、外、端膜拆除预应力张拉、压浆拆除底模移动挂篮至下一节段就位模板制作顶板钢筋绑扎、预应力管道安装砼拌制、运输砼配合比审批钢筋加工成型分段消除挂篮变形8、移动模架施工工艺框图安装移动模架系统加载试验、测量移动模架变形参数立底模、外侧模绑扎底板、腹板钢筋及预应力管道安装内侧模绑扎顶板钢筋、安装预应力、预埋件检查签证浇注混凝土养护预应力张拉、孔道压浆单孔梁施工验收强度评定混凝土试件配合比审查原材料检验混凝土拌制、输送模板制作模架系统前移，施工下一孔梁成品加工原材料检验张拉设备校验移动模架定位9、桥面铺装施工工艺框图配制涂料涂刷涂料粘贴防水卷材防水卷材封边施工保护层检查、验收桥面基层清理检查、验收防水卷材检验10、合拢段施工工艺框图吊架安装测量两端高差并监测温度安装底模、外侧模安装钢筋、预应力安装劲性骨架，锁定合拢段并张拉临时预应力钢束调整钢筋、预应力、模板检查签证选择合龙温度、浇筑砼砼试件养护预应力施工模板制作强度评定结束原材料检验成品加工原材料检验配合比审查砼拌制、运输安放水箱、水箱压水配重
