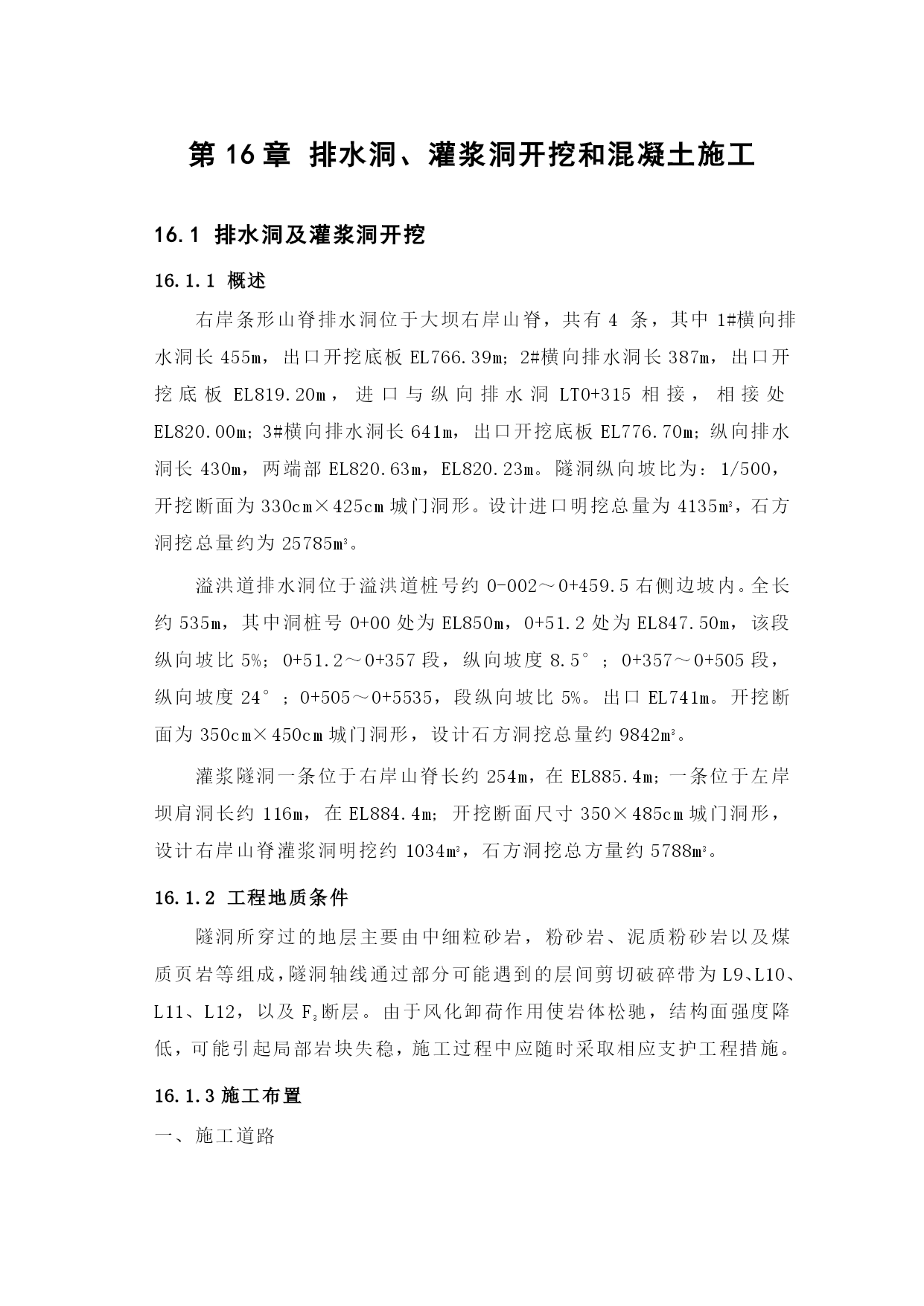

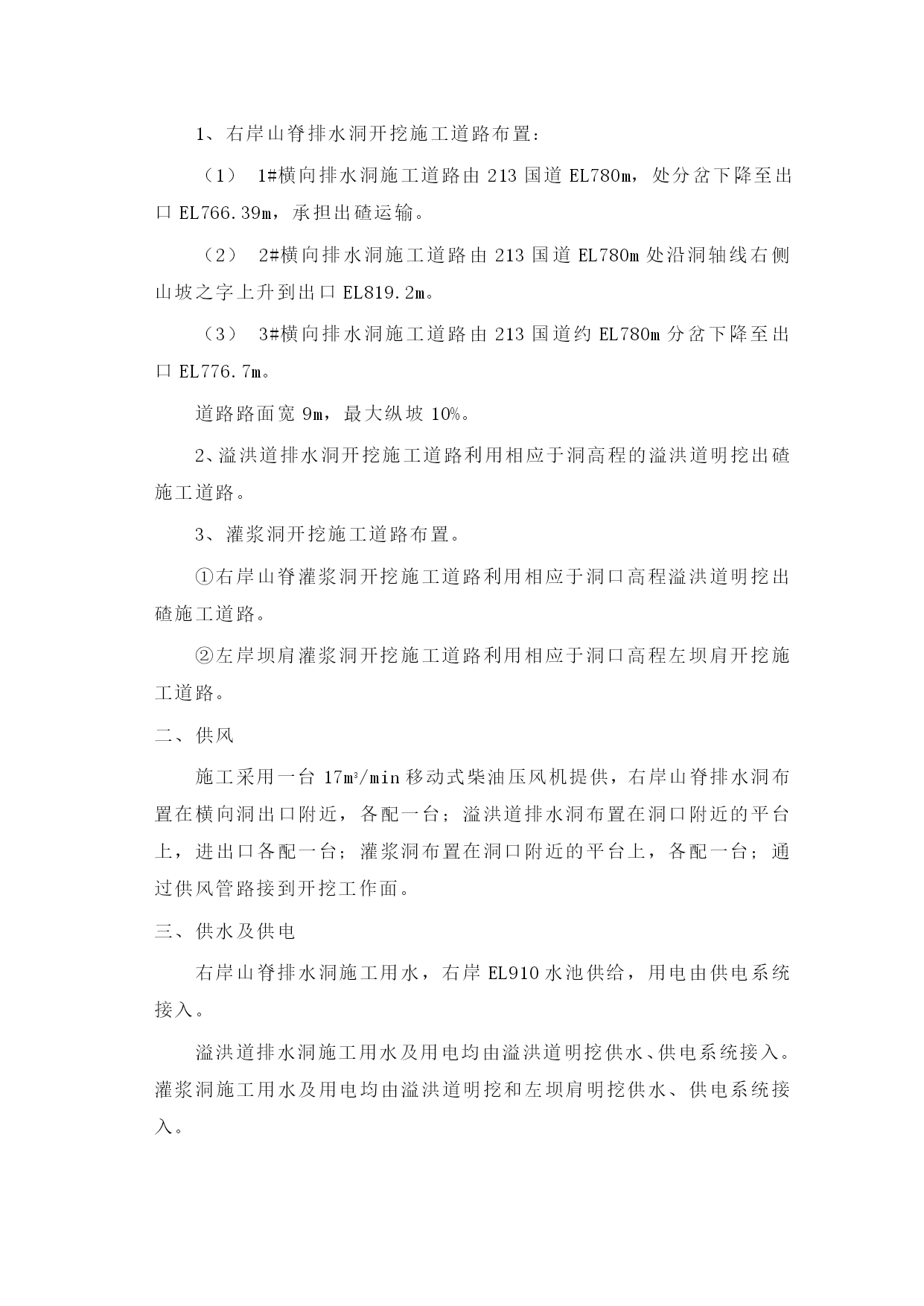

第16章排水洞、灌浆洞开挖和混凝土施工16.1排水洞及灌浆洞开挖16.1.1概述右岸条形山脊排水洞位于大坝右岸山脊，共有4条，其中1#横向排水洞长455m，出口开挖底板EL766.39m；2#横向排水洞长387m，出口开挖底板EL819.20m，进口与纵向排水洞LT0+315相接，相接处EL820.00m；3#横向排水洞长641m，出口开挖底板EL776.70m；纵向排水洞长430m，两端部EL820.63m，EL820.23m。隧洞纵向坡比为：1/500，开挖断面为330cm×425cm城门洞形。设计进口明挖总量为4135m3，石方洞挖总量约为25785m3。溢洪道排水洞位于溢洪道桩号约0-002～0+459.5右侧边坡内。全长约535m，其中洞桩号0+00处为EL850m，0+51.2处为EL847.50m，该段纵向坡比5%；0+51.2～0+357段，纵向坡度8.5°；0+357～0+505段，纵向坡度24°；0+505～0+5535，段纵向坡比5%。出口EL741m。开挖断面为350cm×450cm城门洞形，设计石方洞挖总量约9842m3。灌浆隧洞一条位于右岸山脊长约254m，在EL885.4m；一条位于左岸坝肩洞长约116m，在EL884.4m；开挖断面尺寸350×485cm城门洞形，设计右岸山脊灌浆洞明挖约1034m3，石方洞挖总方量约5788m3。16.1.2工程地质条件隧洞所穿过的地层主要由中细粒砂岩，粉砂岩、泥质粉砂岩以及煤质页岩等组成，隧洞轴线通过部分可能遇到的层间剪切破碎带为L9、L10、L11、L12，以及F3断层。由于风化卸荷作用使岩体松驰，结构面强度降低，可能引起局部岩块失稳，施工过程中应随时采取相应支护工程措施。16.1.3施工布置一、施工道路1、右岸山脊排水洞开挖施工道路布置：（1）1#横向排水洞施工道路由213国道EL780m，处分岔下降至出口EL766.39m，承担出碴运输。（2）2#横向排水洞施工道路由213国道EL780m处沿洞轴线右侧山坡之字上升到出口EL819.2m。（3）3#横向排水洞施工道路由213国道约EL780m分岔下降至出口EL776.7m。道路路面宽9m，最大纵坡10%。2、溢洪道排水洞开挖施工道路利用相应于洞高程的溢洪道明挖出碴施工道路。3、灌浆洞开挖施工道路布置。①右岸山脊灌浆洞开挖施工道路利用相应于洞口高程溢洪道明挖出碴施工道路。②左岸坝肩灌浆洞开挖施工道路利用相应于洞口高程左坝肩开挖施工道路。二、供风施工采用一台17m3/min移动式柴油压风机提供，右岸山脊排水洞布置在横向洞出口附近，各配一台；溢洪道排水洞布置在洞口附近的平台上，进出口各配一台；灌浆洞布置在洞口附近的平台上，各配一台；通过供风管路接到开挖工作面。三、供水及供电右岸山脊排水洞施工用水，右岸EL910水池供给，用电由供电系统接入。溢洪道排水洞施工用水及用电均由溢洪道明挖供水、供电系统接入。灌浆洞施工用水及用电均由溢洪道明挖和左坝肩明挖供水、供电系统接入。各用电工作面需安装一台触漏电保护器，洞内各种线路均架空敷设，动力线路采用BLV252三相四线，照明采用2.52×2的橡胶绝缘电缆线，且与动力线应有一定距离，洞内交通照明每隔8-10m悬挂一只防水防爆型白炽灯，功率为100-200w，工作面照明为500w碘钨灯，并需采用36V安全电压，以便安全与移动。四、排水排水采用自然排水和集水井集水机械（水泵）强排相结的方式进行排水。洞口附近设污水处理池，施工废水经沉淀达标后方可排入排水洞外溪沟。五、通风、排烟、除尘通风排烟设备在各洞口布置一台KJ系列45kw压入轴流式风机，外接600mm软风管，通风管距掌子面保持15-20m距离，在放炮后30min内将瓦斯浓度降到允许的范围之内，每次爆破后进行喷雾洒水，以降低粉尘浓度，溶解部分CO2，同时起到降低爆堆温度，改善工作面环境。16.1.4施工方法右岸山脊排水洞、灌浆洞明挖施工方法见第15章，隧洞洞身开挖采用全断面一次成形的方式，钻孔机具为YTP-26型气腿手风钻，周边采用光面爆破技术，每循环开挖进尺2.0m左右，每天两个循环。右岸山脊排水洞出渣，由于隧洞开挖长度长，断面小，拟采用有轨出碴运输，由人工装碴至0.6m3矿车，由电瓶车将矿车牵引至洞口（每次牵引二车），集中后由装载机装自卸汽车运往堆料场。整条线路轨道采用12kg/m轻轨，从开挖掌子面直接铺接至洞口卸碴码头，在开挖掌子面约20m范围采用1.5～2.0m短轨，每开挖一次，循环一次，待达一节整长轨距离后，将短轨换成长轨，形成固定的永久轨道。另外，在2#横向洞与纵向排水洞相接处安装铰盘。每相隔50m布置会车分岔道。溢洪道排水洞出碴，有二段为斜井，坡度为（8
