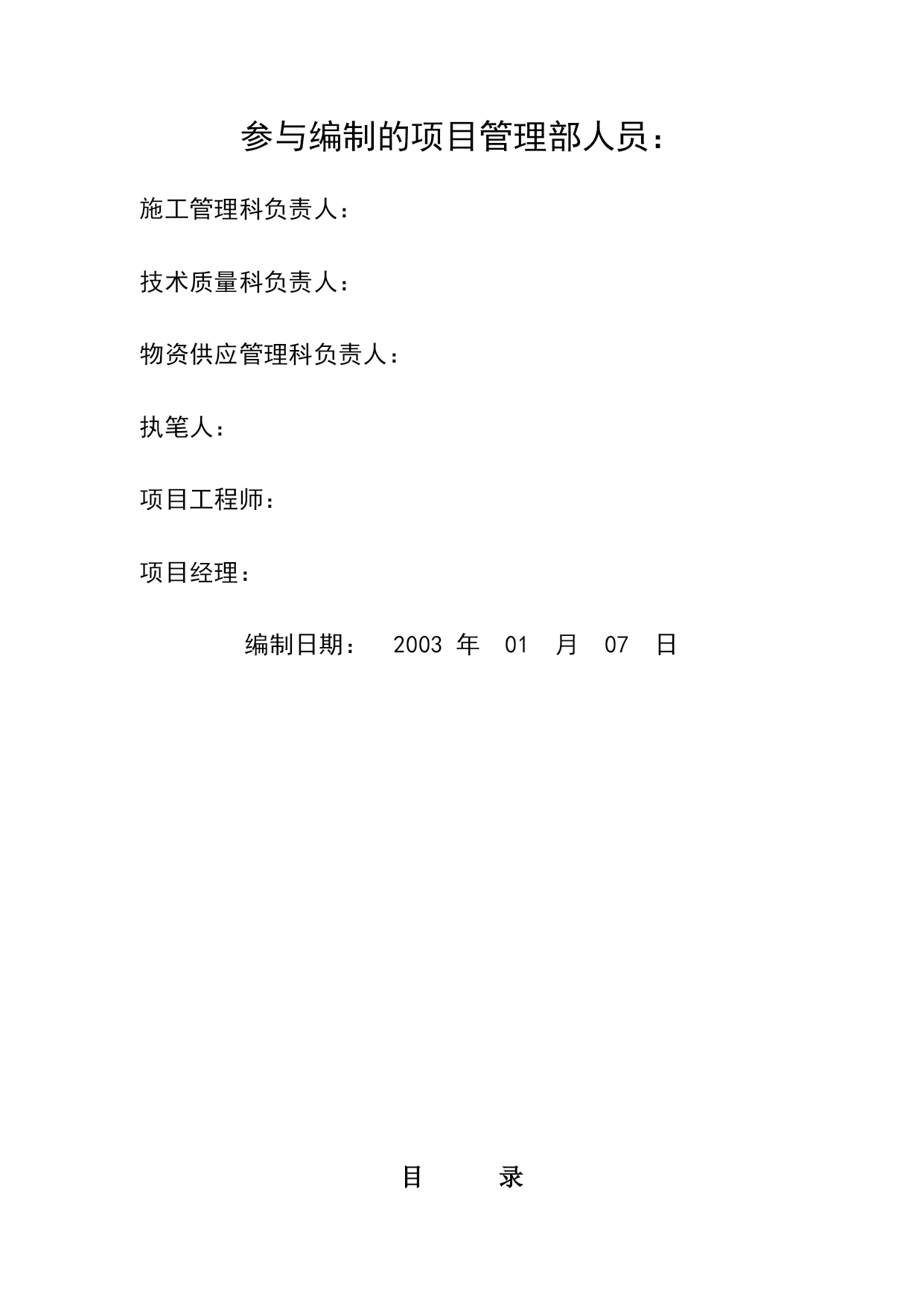

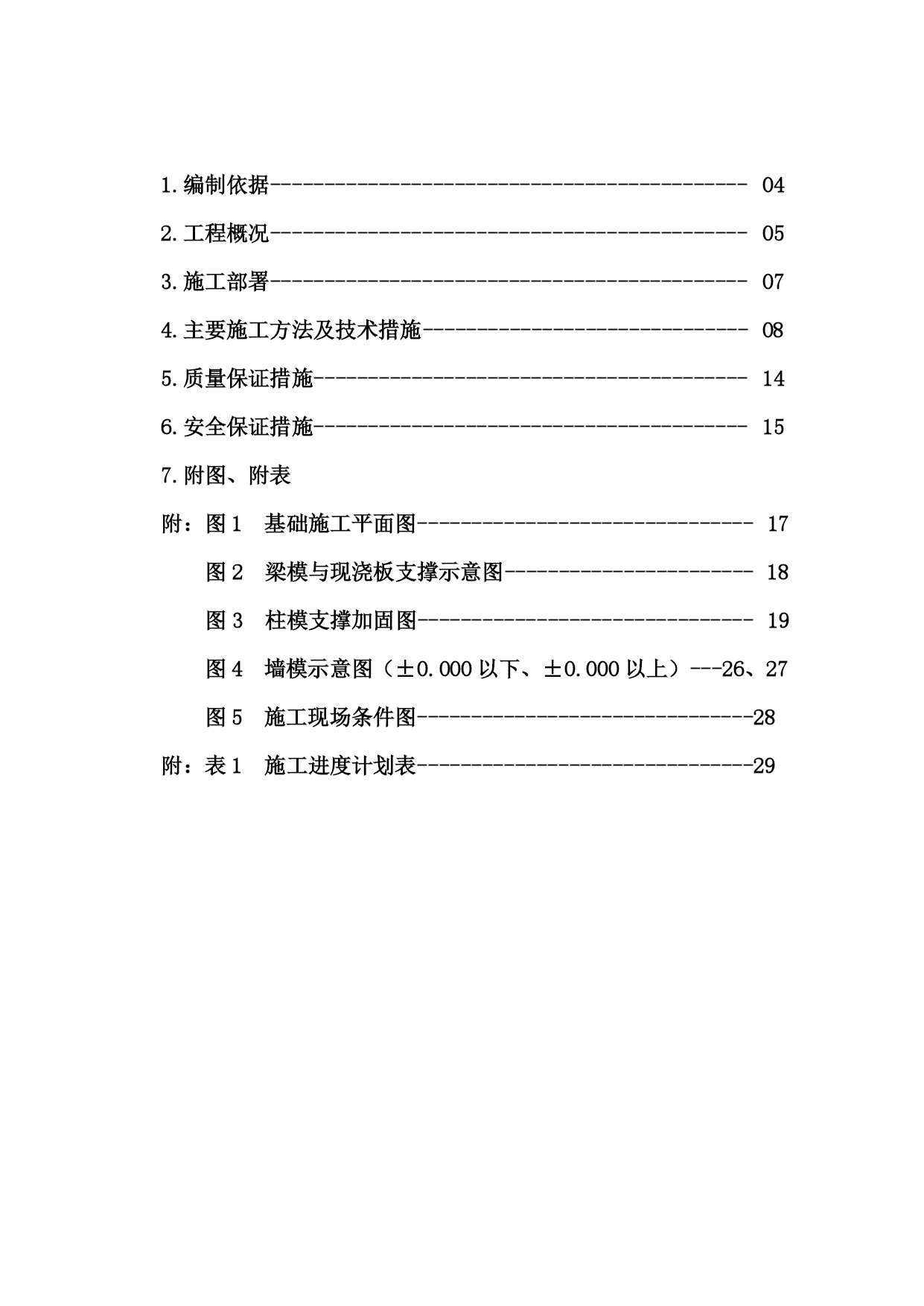

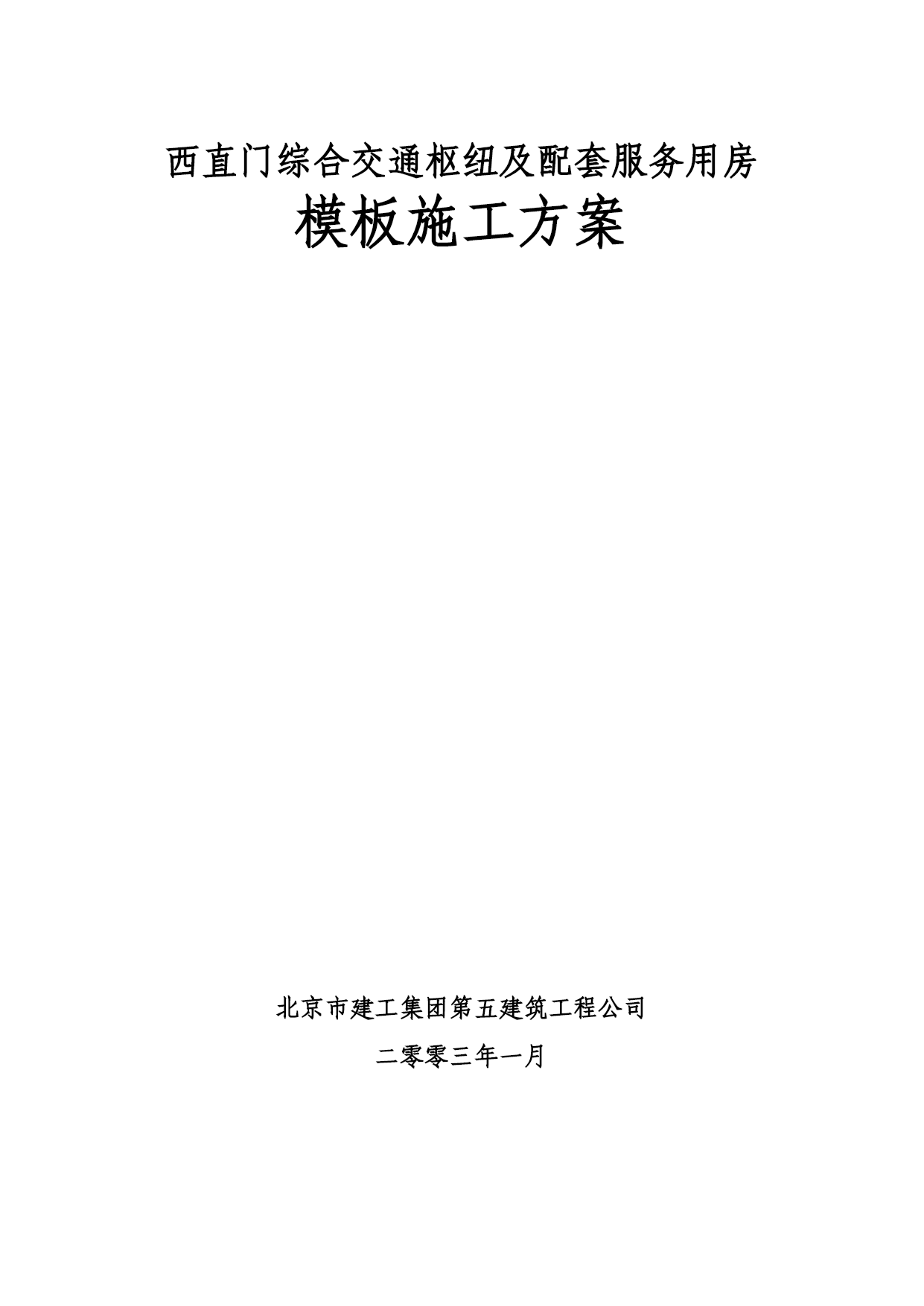

西直门综合交通枢纽及配套服务用房模板施工方案北京市建工集团第五建筑工程公司二零零三年一月参与编制的项目管理部人员：施工管理科负责人：技术质量科负责人：物资供应管理科负责人：执笔人：项目工程师：项目经理：编制日期：2003年01月07日目录1.编制依据--------------------------------------------042.工程概况--------------------------------------------053.施工部署--------------------------------------------074.主要施工方法及技术措施------------------------------085.质量保证措施----------------------------------------146.安全保证措施----------------------------------------157.附图、附表附：图1基础施工平面图-------------------------------17图2梁模与现浇板支撑示意图-----------------------18图3柱模支撑加固图-------------------------------19图4墙模示意图（±0.000以下、±0.000以上）---26、27图5施工现场条件图-------------------------------28附：表1施工进度计划表-------------------------------291.编制依据施工图表1-1图纸名称图纸编号出图日期西直门综合交通枢纽及配套服务用房西区结构基础施工图GSO-1～GS3-142002年10月西直门综合交通枢纽及配套服务用房西区地下室（建筑）JS0-1～JS6-342002年10月西直门综合交通枢纽及配套服务用房西区地下室（结构）GS0-1～GS3-552002年10月主要规程规范表1-2类别名称编号国家建筑地基基础工程施工质量验收规范GB50202-2002地下防水工程质量验收规范GB50208-2002混凝土结构工程施工及验收规范GB50204-2002建筑地面工程施工质量验收规范GB50209-2002人防工程施工及验收规范GBJ134-90钢结构工程施工质量验收规范GB50205-2001行业预拌混凝土GB/14902-94粉煤灰混凝土应用技术规范建筑工程冬期施工规程JGJ104-97混凝土泵送施工技术规程JGJ/T10-95建筑施工高处作业安全技术规范JGJ80-91地方建筑安装分项工程施工工艺规程DBJ01-26-96主要图集表1-3类别名称编号国家建筑物抗震构造详图97G329(一)--(九)地下人防通用图集FT-421.4主要标准表1-4类别名称编号国家建筑工程施工质量验收统一标准GB50300-20011.5主要法规表1-5类别名称编号国家中华人民共和国环境噪音污染防治法国家主席77号令中华人民共和国环境法中华人民共和国计量法主席令1985年第28号地方建筑安装工程技术资料管理规程DBJ01-51-2000北京市建设工程施工试验实行有见证取样和送检制度的暂行规定京建法（1997）172号北京市建设工程施工试验实行有见证取样和送检制度的暂行规定的补充通知京建法（1998）50号北京市建筑工程施工安全操作规程DBJ01-62-20022.工程概况2.1总体简介表2-1序号项目内容1工程名称西直门综合交通枢纽及配套服务用房（西区）2工程地址北京市西城区高粱桥路东3建设单位北京金融街建设开发有限公司4设计单位中国建筑设计研究院5监理单位北京市中咨工程建设监理公司6质量监督单位北京建筑工程质量监督总站一室7施工总承包单位北京市建工集团第五建筑工程公司8施工主要分包单位五建公司搅拌站北京市五建公司材料分公司9投资性质国家投资2.2建筑设计概况表2-2序号项目内容1建筑功能Ⅰ区地下、地上办公用房Ⅱ、Ⅲ区地下三层人防、战备仓库、；地下二层汽车库；地下一层商场；±0.000以上商场、办公。2建筑特点Ⅰ区现浇钢筋混凝土框架剪力墙结构Ⅱ、Ⅲ区现浇钢筋混凝土框架核心筒结构3建筑面积总建筑面积（m2）190000占地面积（m2）17882地下建筑面积（m2）13067地上建筑面积（m2）49933标准层建筑面积（m2）259204建筑层数Ⅰ区地上18层地下2层Ⅱ、Ⅲ区23层3层5建筑层高地下部分层高（m）Ⅰ区地下二层4.20地下一层5.10Ⅱ、Ⅲ区地下三层3.70地下二至一层5.106建筑高度绝对标高（m）±0.000=
