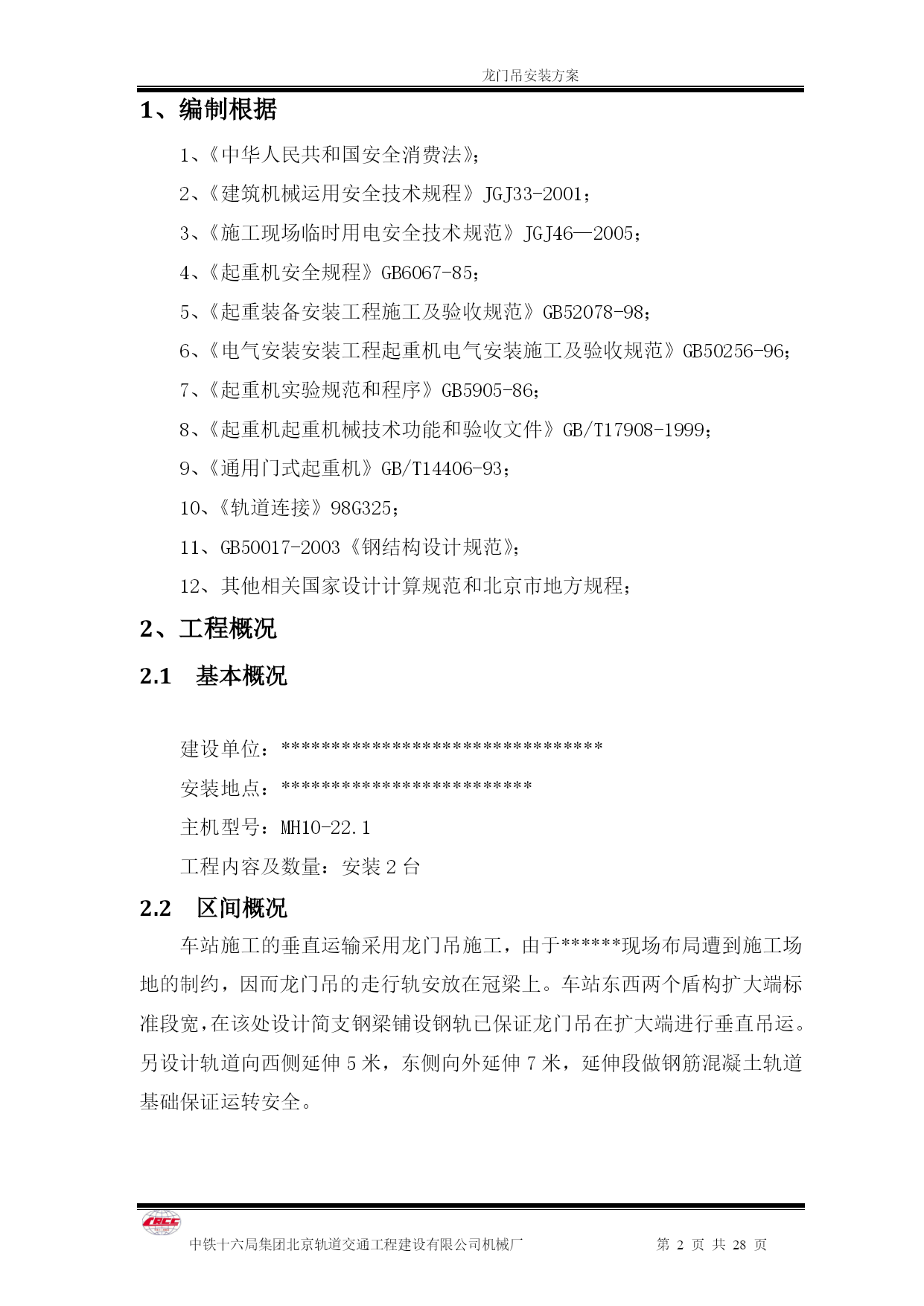

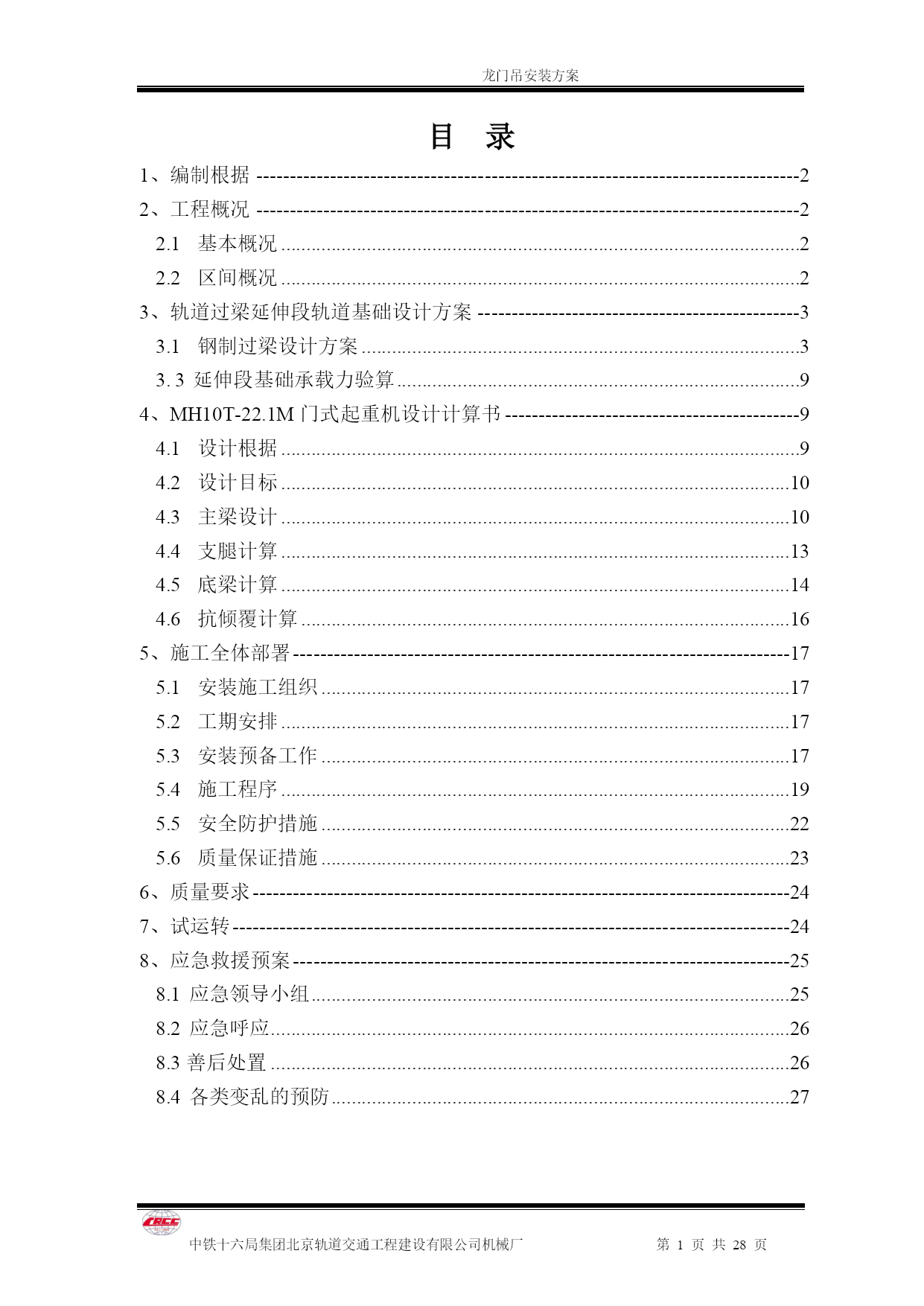

龙门吊安装方案PAGE0中铁十六局集团北京轨道交通工程建设有限公司机械厂第PAGE4页******************站龙门吊安装方案编制：审核：批准：编制单位：中铁十六局集团北京轨道交通工程建设无量公司机械厂编制工夫：2010年8月20日目录TOC\o"1-2"\u1、编制根据PAGEREF_Toc271468379\h22、工程概况PAGEREF_Toc271468380\h22.1基本概况PAGEREF_Toc271468381\h22.2区间概况PAGEREF_Toc271468382\h23、轨道过梁延伸段轨道基础设计方案PAGEREF_Toc271468383\h33.1钢制过梁设计方案PAGEREF_Toc271468384\h33.3延伸段基础承载力验算PAGEREF_Toc271468385\h94、MH10t-22.1m门式起重机设计计算书PAGEREF_Toc271468386\h94.1设计根据PAGEREF_Toc271468387\h94.2设计目标PAGEREF_Toc271468388\h104.3主梁设计PAGEREF_Toc271468389\h104.4支腿计算PAGEREF_Toc271468390\h134.5底梁计算PAGEREF_Toc271468391\h144.6抗倾覆计算PAGEREF_Toc271468392\h165、施工全体部署PAGEREF_Toc271468393\h175.1安装施工组织PAGEREF_Toc271468394\h175.2工期安排PAGEREF_Toc271468395\h175.3安装预备工作PAGEREF_Toc271468396\h175.4施工程序PAGEREF_Toc271468397\h195.5安全防护措施PAGEREF_Toc271468398\h225.6质量保证措施PAGEREF_Toc271468399\h236、质量要求PAGEREF_Toc271468400\h247、试运转PAGEREF_Toc271468401\h248、应急救援预案PAGEREF_Toc271468402\h258.1应急领导小组PAGEREF_Toc271468403\h258.2应急呼应PAGEREF_Toc271468404\h268.3善后处置PAGEREF_Toc271468405\h268.4各类变乱的预防PAGEREF_Toc271468406\h271、编制根据1、《中华人民共和国安全消费法》；2、《建筑机械运用安全技术规程》JGJ33-2001；3、《施工现场临时用电安全技术规范》JGJ46—2005；4、《起重机安全规程》GB6067-85；5、《起重装备安装工程施工及验收规范》GB52078-98；6、《电气安装安装工程起重机电气安装施工及验收规范》GB50256-96；7、《起重机实验规范和程序》GB5905-86；8、《起重机起重机械技术功能和验收文件》GB/T17908-1999；9、《通用门式起重机》GB/T14406-93；10、《轨道连接》98G325；11、GB50017-2003《钢结构设计规范》；12、其他相关国家设计计算规范和北京市地方规程；2、工程概况2.1基本概况建设单位：********************************安装地点：*************************主机型号：MH10-22.1工程内容及数量：安装2台2.2区间概况车站施工的垂直运输采用龙门吊施工，由于******现场布局遭到施工场地的制约，因而龙门吊的走行轨安放在冠梁上。车站东西两个盾构扩大端标准段宽，在该处设计简支钢梁铺设钢轨已保证龙门吊在扩大端进行垂直吊运。另设计轨道向西侧延伸5米，东侧向外延伸7米，延伸段做钢筋混凝土轨道基础保证运转安全。图2-1******龙门吊轨道布置平面图2.3装备概况本起重机为单梁电动葫芦门式起重机，适用于露天场地装卸和搬运物料，顺应温度-15~400C,工作时最大风力为六级。支腿为桁架框架结构，主梁为封闭式框架梁，主梁额定载重10吨。下横梁下设有地锚安装，在装备停用时可防止大风将装备刮走。两台车之间设有互锁限位安装，在必然距离内自动泊车，避免相撞。主要参数额定起分量…
