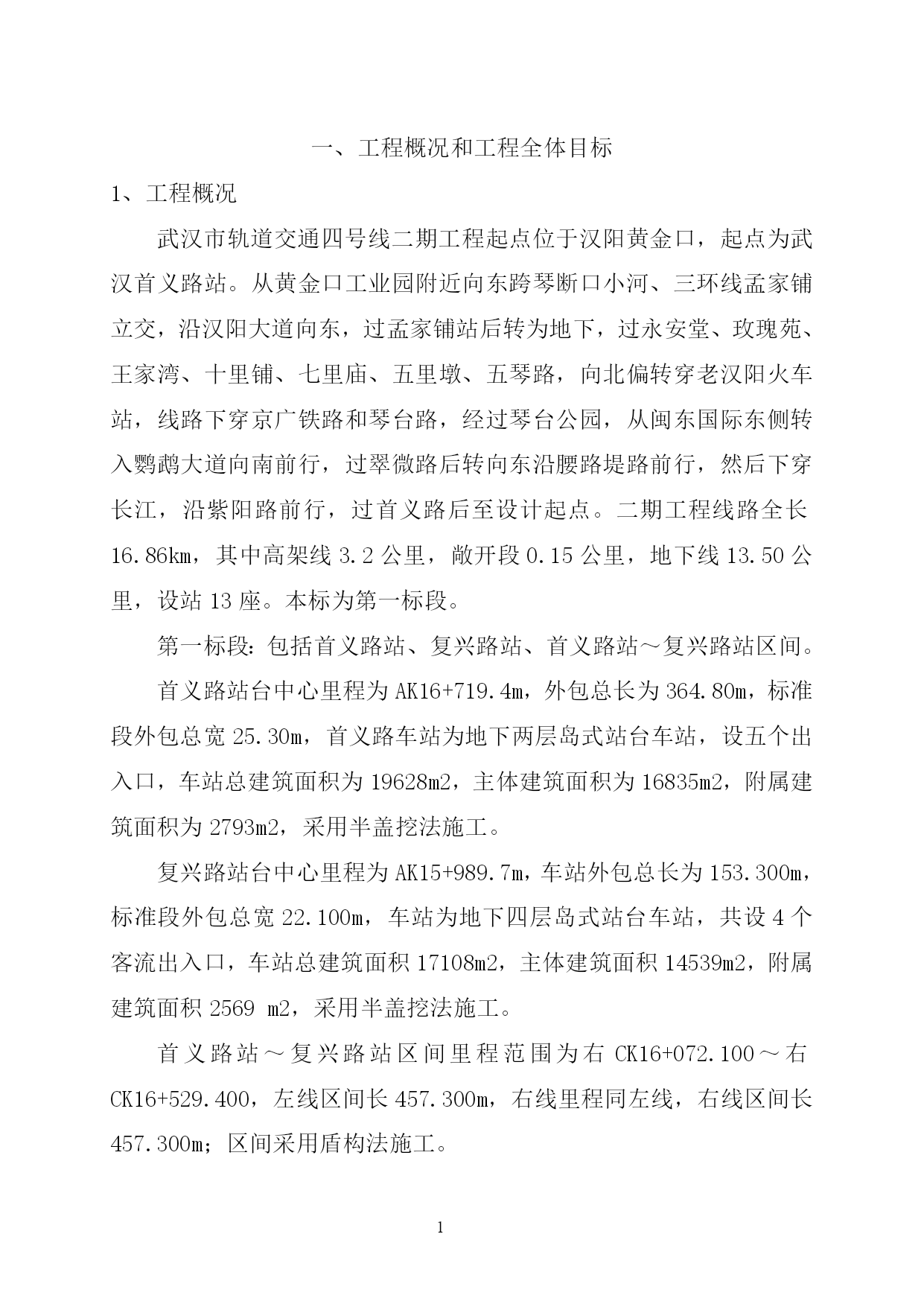

一、工程概况和工程全体目标1、工程概况武汉市轨道交通四号线二期工程起点位于汉阳黄金口，起点为武汉首义路站。从黄金口工业园附近向东跨琴断口小河、三环线孟家铺立交，沿汉阳大道向东，过孟家铺站后转为地下，过永安堂、玫瑰苑、王家湾、十里铺、七里庙、五里墩、五琴路，向北偏转穿老汉阳火车站，线路下穿京广铁路和琴台路，经过琴台公园，从闽东国际东侧转入鹦鹉大道向南前行，过翠微路后转向东沿腰路堤路前行，然后下穿长江，沿紫阳路前行，过首义路后至设计起点。二期工程线路全长16.86km，其中高架线3.2公里，敞开段0.15公里，地下线13.50公里，设站13座。本标为第一标段。第一标段：包括首义路站、复兴路站、首义路站～复兴路站区间。首义路站台中心里程为AK16+719.4m，外包总长为364.80m，标准段外包总宽25.30m，首义路车站为地下两层岛式站台车站，设五个出入口，车站总建筑面积为19628m2，主体建筑面积为16835m2，附属建筑面积为2793m2，采用半盖挖法施工。复兴路站台中心里程为AK15+989.7m，车站外包总长为153.300m，标准段外包总宽22.100m，车站为地下四层岛式站台车站，共设4个客流出入口，车站总建筑面积17108m2，主体建筑面积14539m2，附属建筑面积2569m2，采用半盖挖法施工。首义路站～复兴路站区间里程范围为右CK16+072.100～右CK16+529.400，左线区间长457.300m，右线里程同左线，右线区间长457.300m；区间采用盾构法施工。1.1首义路站首义路站为地下两层岛式站台车站，站前设单渡线。车站中心里程右AK16+719.4m，车站起点里程右AK16+529.4m，车站起点里程右AK16+894.2，全长364.8m。本车站位于武汉市武昌区，紫阳路与首义路的交叉口处，车站近期共设有五个出入口，均为有顶盖式出入口；另设三组风亭，均为高风亭。Ⅰ号地面出入口设于交叉口的西南象限，平行于紫阳路布置，靠近光大银行紫阳分行。Ⅱ号地面出入口也位于交叉口的西南象限，平行于首义路布置，设于瑞安阳光酒店的东侧。Ⅲ号地面出入口位于交叉口的东南象限，平行于紫阳路布置，设于变电所用地与701舰船研讨所用地两头，并与3号风亭合建。Ⅳ号地面出入口设于道口的东北象限，平行于紫阳路布置，靠近招商银行设置，并与2号风亭合建。另外，在车站西端预留出入口实行条件。1号风亭位于车站西端，靠近中铁物流大厦设置。不妨碍电梯设在路口西北侧，与Ⅴ号地面出入口合建。此次招标范围为：车站主体结构工程和附属结构工程。1）站厅层地下一层为站厅层，中部为公共区，东西两侧为管理及装备区。车站公共区中部设免费区，经过四部楼梯、四台扶梯和两部电梯与站层联系；公共区两端为非免费区，可经过通道连通，付费区与非付费区之间经过进出站闸机连通。近期非付费区设有五个通道通向地面。两部残疾人专用电梯布置在公共区中部付费区内。车站西侧管理及装备用房区次要布置了车站管理及环控机房、冷水机房、活塞风室、通号装备室、弱电零碎电源室、配电房、商用通讯机房等装备用房。车站东侧装备区次要布置了环控电控室、照明配电室、排热风室、活塞风室、低压开关柜室等少许装备用房。2）站台层车站地下二层为站台层，中部为长118m、宽度均为6,m的有效站台区，两个有效站台区中部分别经过两部楼梯、两台扶梯和一部垂直电梯与站厅层付费区联系。西端站台层装备用房区次要布置有控制室、排热风室、气瓶室、35KV开关柜室、废水泵房、检修工具间、照明配电室及屏蔽门装备及管理室等，并设有一部楼梯联系站厅。东侧站台层装备用房区次要布置排热风室、照明配电室、乘务员休息室等，并设有一部楼梯联系站厅。3）出入口通道：车站的站厅层近期分别设置有五个出入口通道。其中Ⅰ号出入口通道净宽为5m，设有宽度为3米的楼梯一部和提降低度为10.2m的上行自动扶梯一部。Ⅱ号出入口通道净宽为5m，设有宽度为3米的楼梯一部和提降低度为12.9m的上行自动扶梯一部。Ⅲ号出入口通道设有宽度为3米的楼梯一部和提降低度为11.7m的上行自动扶梯一部。Ⅳ号出入口通道净设有宽度为3米的楼梯一部和提降低度为12.9m的上行自动扶梯一部。Ⅴ号出入口通道净设有宽度为3米的楼梯一部和提降低度为11.4m的上下行自动扶梯各一部4）风亭、冷却塔：车站共设三组风亭，1号风亭位于车站西端，交叉路口西北象限的用地内单独设置。2号风亭位于车站中部，交叉口西北角，与Ⅴ号出入口合建。3号风亭位于车站东端，交叉路口东南象限的用地内，与Ⅲ号出入口合建。一切风亭均为高风亭。1.2复兴路站复兴路站在复兴路路口与沿复兴路设置的规划5号线做成“T”型岛一岛换乘车站，车站总长153.3米，宽22.1米。本站共设4个出入口
