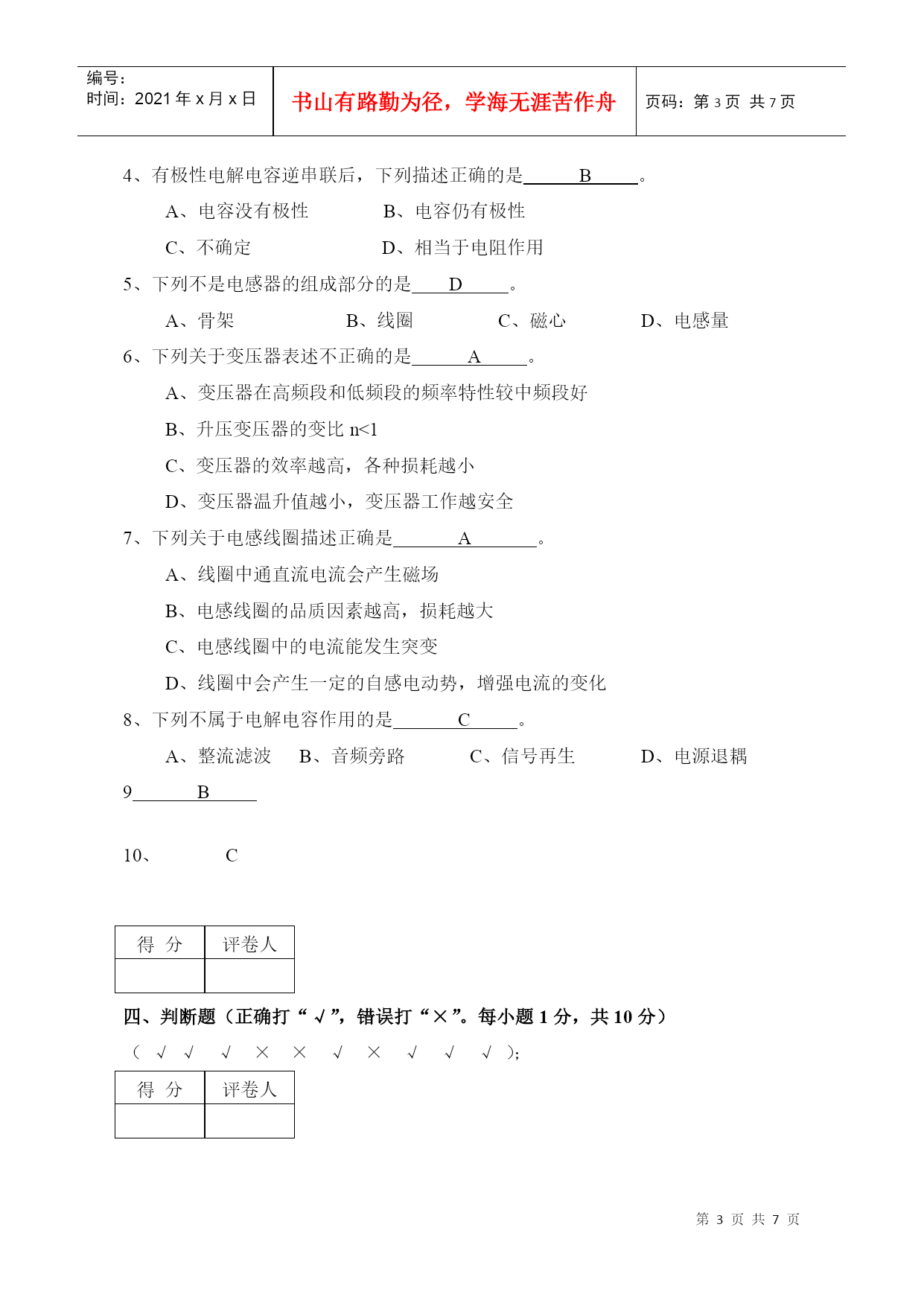

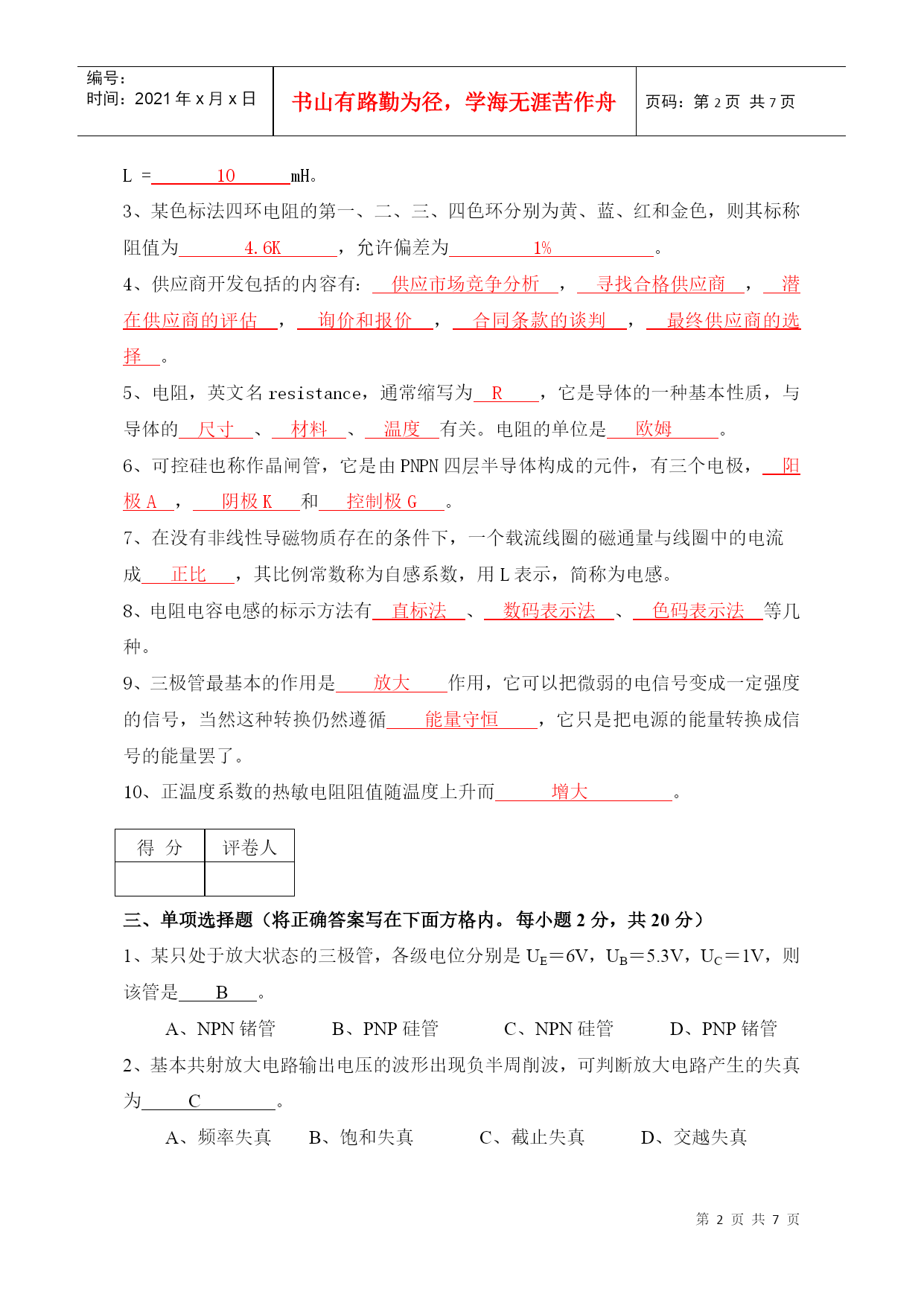

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE7页共NUMPAGES7页第PAGE\*MERGEFORMAT7页共NUMPAGES\*MERGEFORMAT7页《电子元器件采购与检验》试卷（A）答案（闭卷）2011年7月班级：姓名：学号：题目一二三四五六总分分数得分评卷人一．名词解释（每小题3分，共6分）1、SMT：SMT是表面组装技术（表面贴装技术）（SurfaceMountedTechnology的缩写），是目前电子组装行业里最流行的一种技术和工艺。组装密度高、电子产品体积小、重量轻，可靠性高、抗振能力强。焊点缺陷率低的优点。2、ESD防静电：静电是一种客观的自然现象，产生的方式多种，如接触、摩擦等。静电防护技术，指在电子工业、石油工业、兵器工业、纺织工业、橡胶工业以及民航与军事领域的防止静电危害，寻求减少静电造成的损失。得分评卷人二、填空题（每题2分，共20分）1、电解电容的主要参数分别为容量、耐压、损耗角、误差。2、两个电感元件，L1=20mH，L2=20mH，则并联起来后的等效电感L=10mH。3、某色标法四环电阻的第一、二、三、四色环分别为黄、蓝、红和金色，则其标称阻值为4.6K，允许偏差为1%。4、供应商开发包括的内容有：供应市场竞争分析，寻找合格供应商，潜在供应商的评估，询价和报价，合同条款的谈判，最终供应商的选择。5、电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。电阻的单位是欧姆。6、可控硅也称作晶闸管，它是由PNPN四层半导体构成的元件，有三个电极，阳极A，阴极K和控制极G。7、在没有非线性导磁物质存在的条件下，一个载流线圈的磁通量与线圈中的电流成正比，其比例常数称为自感系数，用L表示，简称为电感。8、电阻电容电感的标示方法有直标法、数码表示法、色码表示法等几种。9、三极管最基本的作用是放大作用，它可以把微弱的电信号变成一定强度的信号，当然这种转换仍然遵循能量守恒，它只是把电源的能量转换成信号的能量罢了。10、正温度系数的热敏电阻阻值随温度上升而增大。得分评卷人三、单项选择题（将正确答案写在下面方格内。每小题2分，共20分）1、某只处于放大状态的三极管，各级电位分别是UE＝6V，UB＝5.3V，UC＝1V，则该管是B。A、NPN锗管B、PNP硅管C、NPN硅管D、PNP锗管2、基本共射放大电路输出电压的波形出现负半周削波，可判断放大电路产生的失真为C。A、频率失真B、饱和失真C、截止失真D、交越失真4、有极性电解电容逆串联后，下列描述正确的是B。A、电容没有极性B、电容仍有极性C、不确定D、相当于电阻作用5、下列不是电感器的组成部分的是D。A、骨架B、线圈C、磁心D、电感量6、下列关于变压器表述不正确的是A。A、变压器在高频段和低频段的频率特性较中频段好B、升压变压器的变比n<1C、变压器的效率越高，各种损耗越小D、变压器温升值越小，变压器工作越安全7、下列关于电感线圈描述正确是A。A、线圈中通直流电流会产生磁场B、电感线圈的品质因素越高，损耗越大C、电感线圈中的电流能发生突变D、线圈中会产生一定的自感电动势，增强电流的变化8、下列不属于电解电容作用的是C。A、整流滤波B、音频旁路C、信号再生D、电源退耦9B10、C得分评卷人四、判断题（正确打“√”，错误打“×”。每小题1分，共10分）（√√√××√×√√√）；得分评卷人五、识图题，请写出以下各符号所代表的电子元件。（每题2分，共20分）图形符号名称与说明图形符号名称与说明二极管的符号(1)(2)JFET结型场效应管(1)N沟道(2)P沟道发光二极管光电二极管PNP型晶体三极管稳压二极管NPN型晶体三极管变容二极管全波桥式整流器得分评卷人六、综合题（每题6分，共24分）1、请画出恒温电烙铁电路结构图或原理图。（要求用低压加热）答：2、试简述电子元件采购工作流程。（5分）答：一、询价准备1、计划整理。采购代理机构根据政府采购执行计划，结合采购员的急需程度和采购物品的规模，编制月度询价采购计划。2、组织询价小组。询价小组由采购人的代表和有关专家共三人以上单数组成，其中专家人数不得少于成员总数的三分之二，以随机方式确定。询价小组名单在成交结果确定前应当保密。3、编制询价文件。询价小组根据政府采购有关法规和项目特殊要求，在采购执行计划要求的采购时限内拟定具体采购项目的采购方案、编制询价文件。4、询
