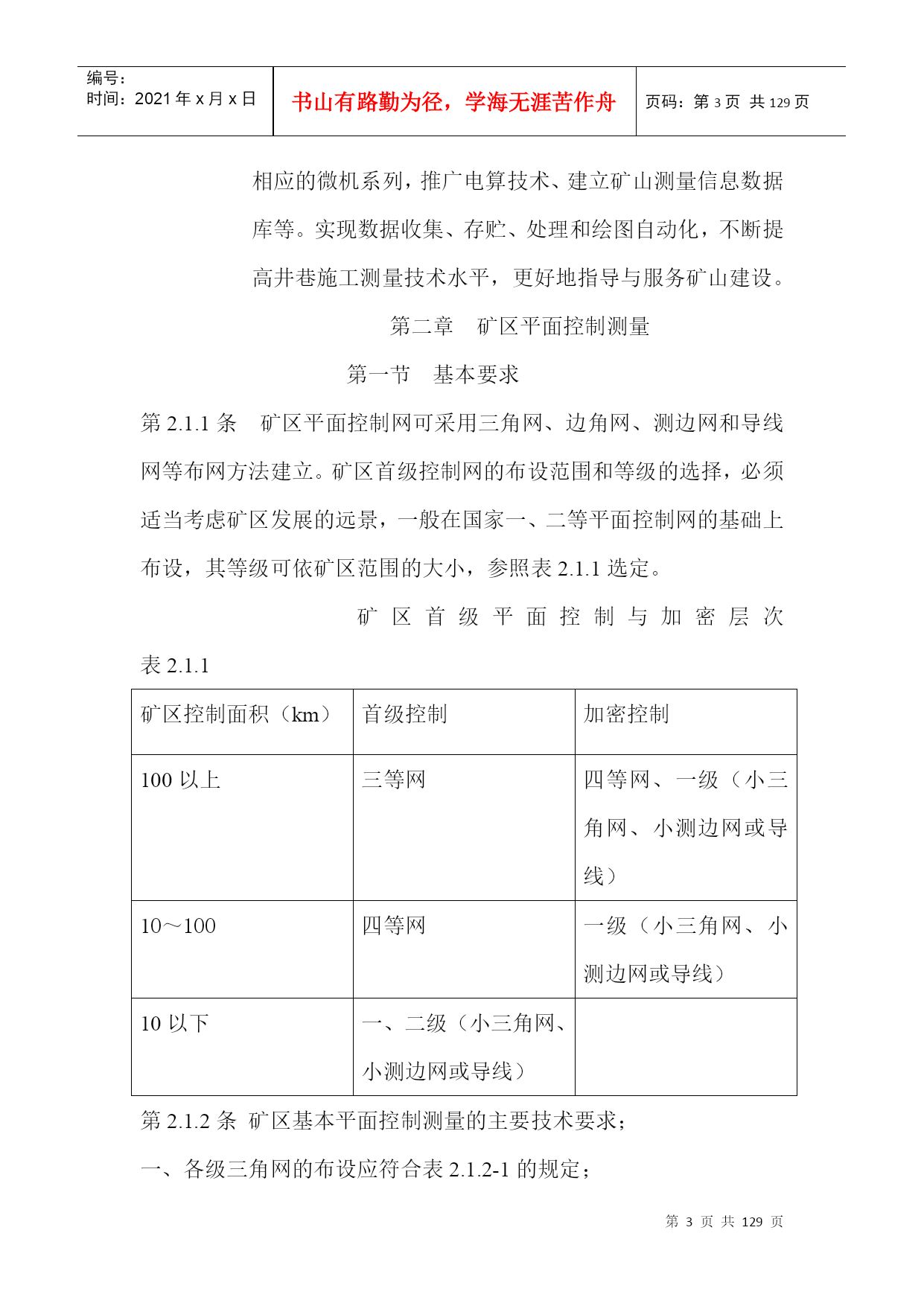

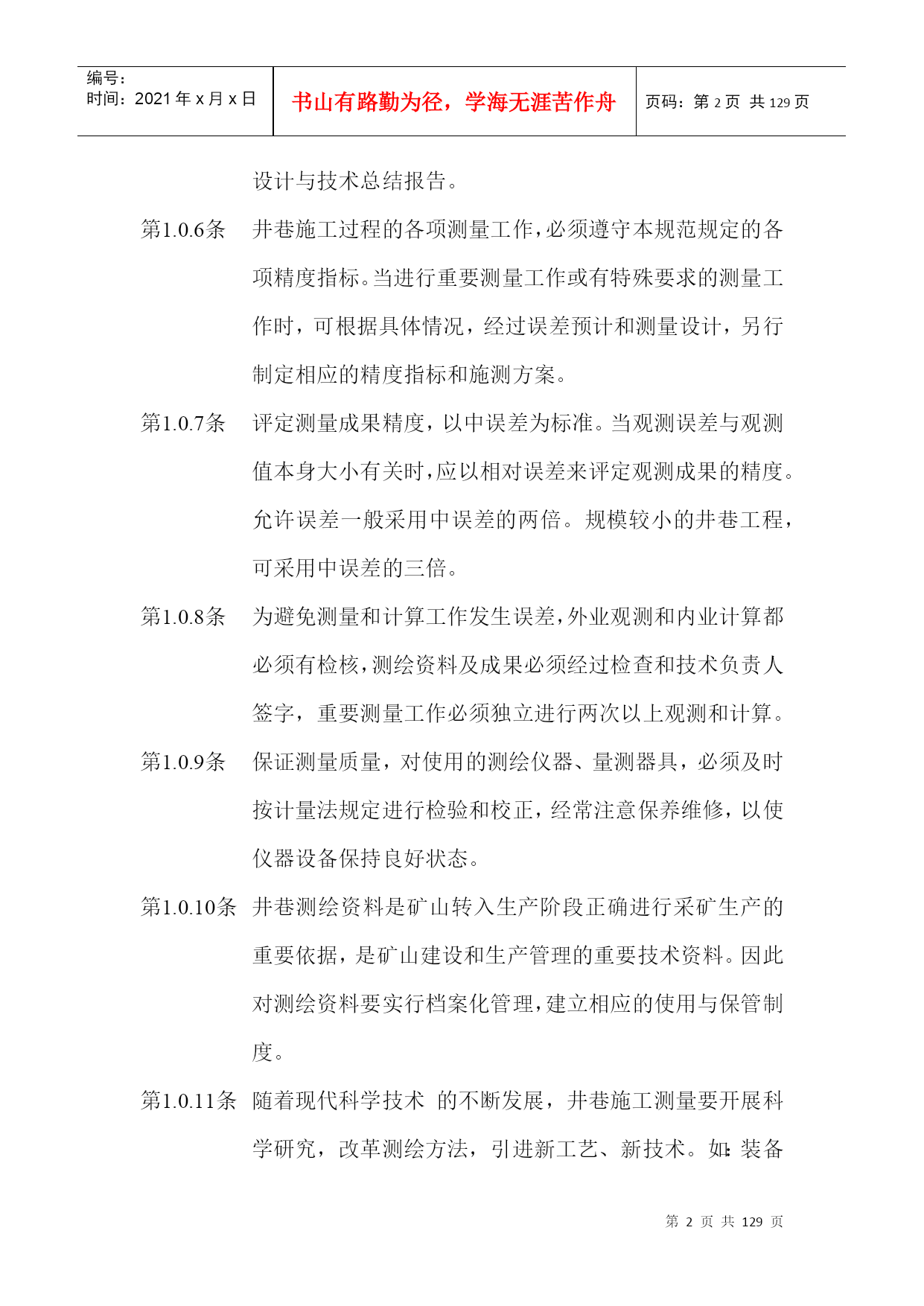

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE129页共NUMPAGES129页第PAGE\*MERGEFORMAT129页共NUMPAGES\*MERGEFORMAT129页总则矿山井巷施工测量工作,是矿山基建主要技术工作之一。在指导与服务于井巷施工的同时，还为矿山基建、生产、科研及管理工作提供测绘资料。井巷施工测量工作的主要任务是：建立井上下统一坐标系统的测量控制网或测量基点，其精度满足设计与施工的要求；准确标定各种工程位置，指示巷道掘进方向；及时编绘反映施工现状的平、剖面图与竣工图；依据测绘资料，及时解决矿山基建施工和矿井设备安装工程中提出的各种测绘问题；定期对井巷掘砌工程进行验收。井巷施工测量的主要依据是设计施工图和矿区控制测量资料。采用的坐标及高程系统应与设计相一致。井巷工程施工测量是从井口与巷道口开始，根据近井点与水准基点的成果资料进行的。使用前必须进行检查，确认精度满足要求时，方可进行施测。近井点与水准基点到施工点最远距离，地面一般不超过200m，井下一般不应超过100m。重要测量工作，如矿区基本控制测量、立井联系测量、大型贯通测量、矿区平面及高程系统改算等，都应编制技术设计与技术总结报告。井巷施工过程的各项测量工作，必须遵守本规范规定的各项精度指标。当进行重要测量工作或有特殊要求的测量工作时，可根据具体情况，经过误差预计和测量设计，另行制定相应的精度指标和施测方案。评定测量成果精度，以中误差为标准。当观测误差与观测值本身大小有关时，应以相对误差来评定观测成果的精度。允许误差一般采用中误差的两倍。规模较小的井巷工程，可采用中误差的三倍。为避免测量和计算工作发生误差，外业观测和内业计算都必须有检核，测绘资料及成果必须经过检查和技术负责人签字，重要测量工作必须独立进行两次以上观测和计算。保证测量质量，对使用的测绘仪器、量测器具，必须及时按计量法规定进行检验和校正，经常注意保养维修，以使仪器设备保持良好状态。井巷测绘资料是矿山转入生产阶段正确进行采矿生产的重要依据，是矿山建设和生产管理的重要技术资料。因此对测绘资料要实行档案化管理，建立相应的使用与保管制度。随着现代科学技术的不断发展，井巷施工测量要开展科学研究，改革测绘方法，引进新工艺、新技术。如：装备相应的微机系列，推广电算技术、建立矿山测量信息数据库等。实现数据收集、存贮、处理和绘图自动化，不断提高井巷施工测量技术水平，更好地指导与服务矿山建设。第二章矿区平面控制测量第一节基本要求第2.1.1条矿区平面控制网可采用三角网、边角网、测边网和导线网等布网方法建立。矿区首级控制网的布设范围和等级的选择，必须适当考虑矿区发展的远景，一般在国家一、二等平面控制网的基础上布设，其等级可依矿区范围的大小，参照表2.1.1选定。矿区首级平面控制与加密层次表2.1.1矿区控制面积（km）首级控制加密控制100以上三等网四等网、一级（小三角网、小测边网或导线）10～100四等网一级（小三角网、小测边网或导线）10以下一、二级（小三角网、小测边网或导线）第2.1.2条矿区基本平面控制测量的主要技术要求；一、各级三角网的布设应符合表2.1.2-1的规定；二、各等三边网的布设应符合表2.1.2-2的规定；三、光电测距导线的主要精度应符合表2.1.2-3的规定；四、普通钢尺量距导线的主要精度应符合表2.1.2-4的规定。表2.1.2-1等级平均边长（km）测角中误差（″）起始边边长相对中误差最弱边边长相对中误差三角网5±1.31/15000(首级)1/120000(加密)1/170000四等网2±2.51/100000(首级)1/70000(加密)1/40000一级小三角网1±51/400001/20000二级小三角网0.5±101/200001/20000三边网布设的主要技术要求表2.1.2-2等级平均边长(km)测距中误差(mm)测距相对中误差三角网5±301/120000四等网2±201/80000一级小测边网1±201/40000二级小测边网0.5±151/20000光电测距导线的主要技术要求表2.1.2-3等级附合导线长度(km)平均边长(m)测距中误差(mm)测距相对中误差测角中误差（″）导线相对闭合差三等153000±201/150000±1.31/60000四等81000±171/60000±2.51/30000一级导线4500±171/30000±51/15000二级导线24250±1615000±1018000注:当附合导线长度短于规定的1/3时,其导线绝对闭合差应不大于13cm,但必须保证不得低于表中导线相对闭合差的规
