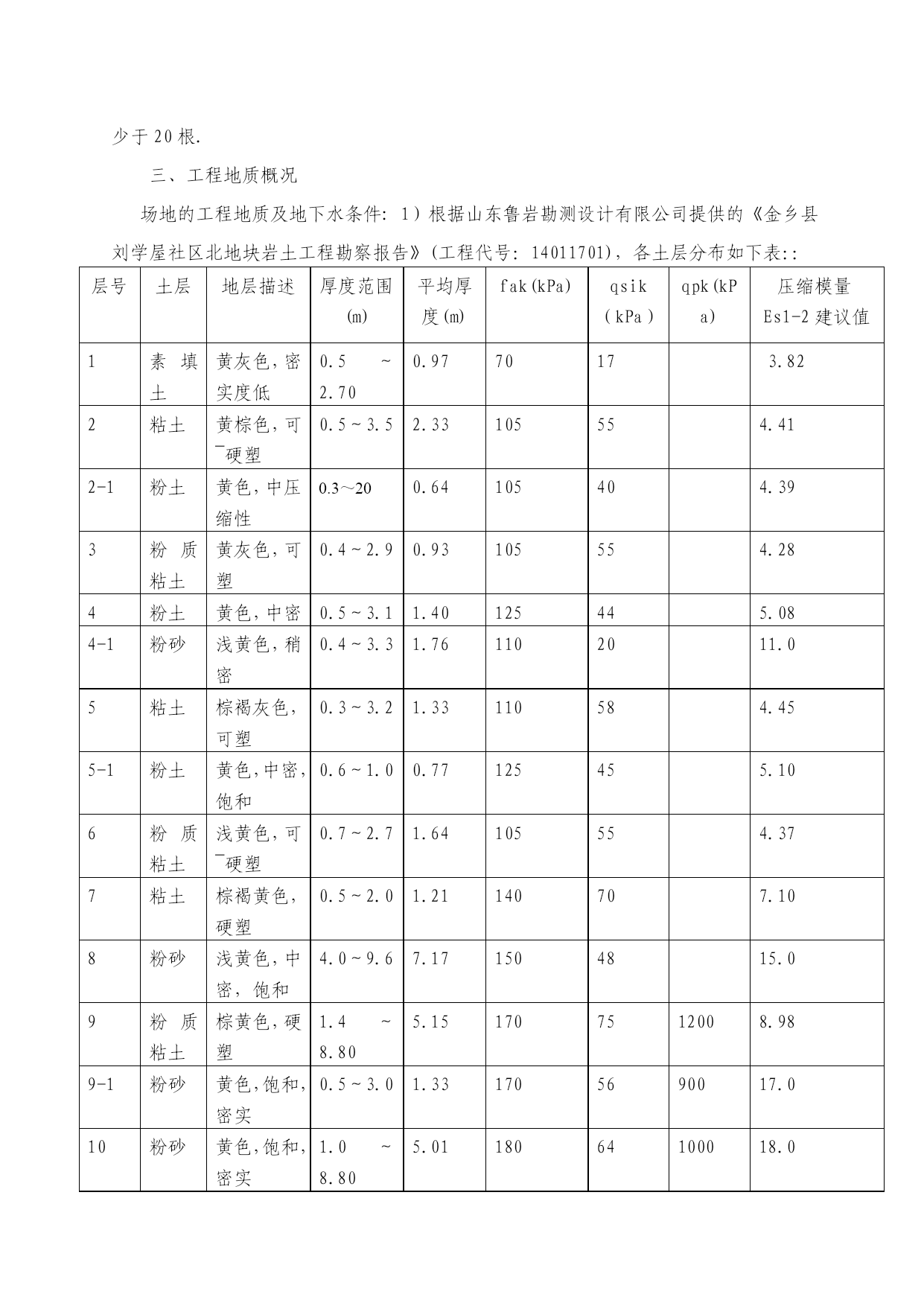

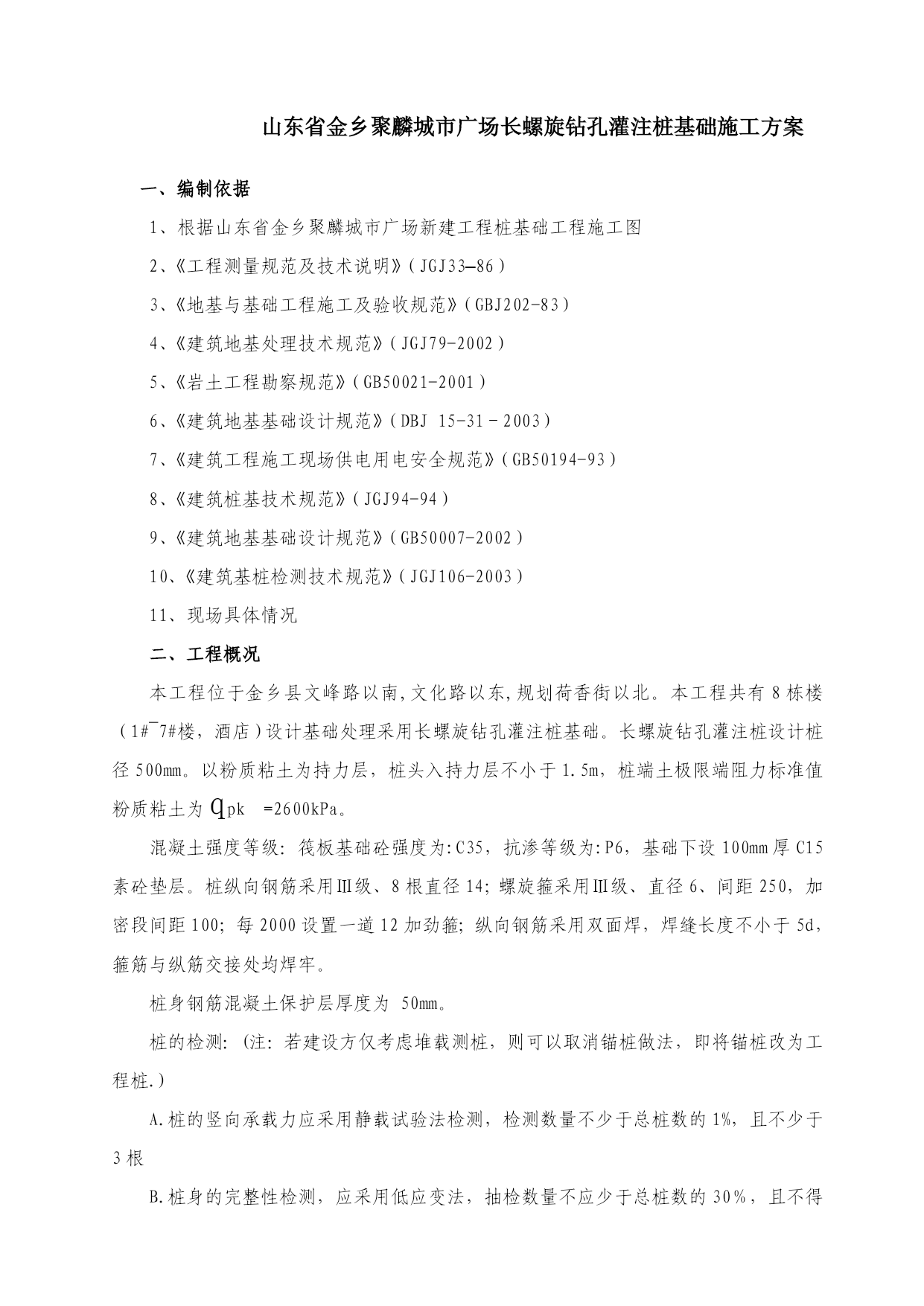

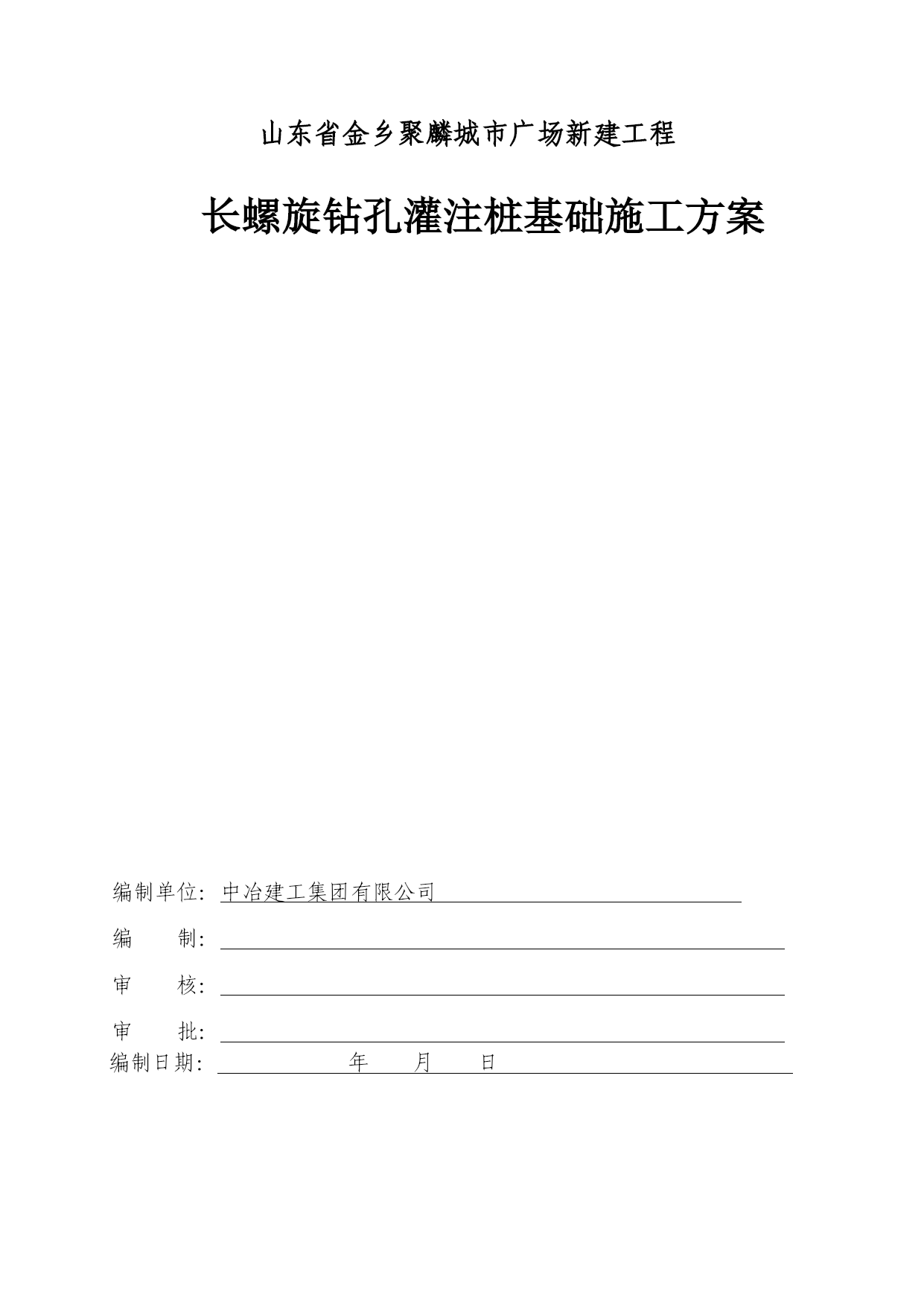

山东省金乡聚麟城市广场新建工程长螺旋钻孔灌注桩基础施工方案编制单位：中冶建工集团有限公司编制：审核：审批：编制日期：年月日山东省金乡聚麟城市广场长螺旋钻孔灌注桩基础施工方案一、编制依据1、根据山东省金乡聚麟城市广场新建工程桩基础工程施工图2、《工程测量规范及技术说明》（JGJ33–86）3、《地基与基础工程施工及验收规范》（GBJ202-83）4、《建筑地基处理技术规范》（JGJ79-2002）5、《岩土工程勘察规范》（GB50021-2001）6、《建筑地基基础设计规范》（DBJ15-31－2003）7、《建筑工程施工现场供电用电安全规范》（GB50194-93）8、《建筑桩基技术规范》（JGJ94-94）9、《建筑地基基础设计规范》（GB50007-2002）10、《建筑基桩检测技术规范》（JGJ106-2003）11、现场具体情况二、工程概况本工程位于金乡县文峰路以南,文化路以东,规划荷香街以北。本工程共有8栋楼（1#~7#楼，酒店）设计基础处理采用长螺旋钻孔灌注桩基础。长螺旋钻孔灌注桩设计桩径500mm。以粉质粘土为持力层，桩头入持力层不小于1.5m，桩端土极限端阻力标准值粉质粘土为qpk=2600kPa。混凝土强度等级：筏板基础砼强度为:C35，抗渗等级为:P6，基础下设100mm厚C15素砼垫层。桩纵向钢筋采用Ⅲ级、8根直径14；螺旋箍采用Ⅲ级、直径6、间距250，加密段间距100；每2000设置一道12加劲箍；纵向钢筋采用双面焊，焊缝长度不小于5d，箍筋与纵筋交接处均焊牢。桩身钢筋混凝土保护层厚度为50mm。桩的检测：(注：若建设方仅考虑堆载测桩，则可以取消锚桩做法，即将锚桩改为工程桩.)桩的竖向承载力应采用静载试验法检测，检测数量不少于总桩数的1%，且不少于3根桩身的完整性检测，应采用低应变法，抽检数量不应少于总桩数的30％，且不得少于20根.三、工程地质概况场地的工程地质及地下水条件:1）根据山东鲁岩勘测设计有限公司提供的《金乡县刘学屋社区北地块岩土工程勘察报告》(工程代号：14011701)，各土层分布如下表：：层号土层地层描述厚度范围(m)平均厚度(m)fak(kPa)qsik（kPa）qpk(kPa)压缩模量Es1-2建议值1素填土黄灰色，密实度低0.5～2.700.9770173.822粘土黄棕色，可~硬塑0.5～3.52.33105554.412-1粉土黄色，中压缩性0.3～200.64105404.393粉质粘土黄灰色，可塑0.4～2.90.93105554.284粉土黄色，中密0.5～3.11.40125445.084-1粉砂浅黄色，稍密0.4～3.31.761102011.05粘土棕褐灰色，可塑0.3～3.21.33110584.455-1粉土黄色，中密，饱和0.6～1.00.77125455.106粉质粘土浅黄色，可~硬塑0.7～2.71.64105554.377粘土棕褐黄色，硬塑0.5～2.01.21140707.108粉砂浅黄色，中密，饱和4.0～9.67.171504815.09粉质粘土棕黄色，硬塑1.4～8.805.151707512008.989-1粉砂黄色，饱和，密实0.5～3.01.331705690017.010粉砂黄色，饱和，密实1.0～8.805.0118064100018.010-1粉土黄棕色，硬塑0.6～2.601.381808013009.5411粉质粘土棕黄色，褐黄色，硬塑6.8～14.210.211908214009.6111-1粉砂黄色，饱和，密实0.7～4.001.8319066110020.012粘土黄棕色，褐黄色，硬塑未穿透21086150010.25四、施工总体部署（一）、施工准备工作计划：施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况，公司及项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。施工准备工作计划表序号项目内容进场第几天完成承办单位、审定单位1建立施工组织机构成立项目经理部，确定各班组及组成人员。1施工单位2图纸会审桩基础施工图。2建设、施工、监理、设计单位3施工组织设计编制确定施工方案和质量技术安全等措施，并报审。2施工单位、监理单位4编写施工预算计算工程量，人工、材料限额量、机械台班。4施工单位5现场定位放线点线复核，建立平面布置和建筑物的定位和控制细部。1施工单位、监理单位6混凝土配合比混凝土配合比设计。8实验室7现场平面布置按总平面图布置水、电及临时设施。4施工单位8劳动力进场与教育组织劳动力陆续进场，进行三级安全技术教育。2施工单位9主要机具进场机械设备进场就位。1施工单位10主要材料
