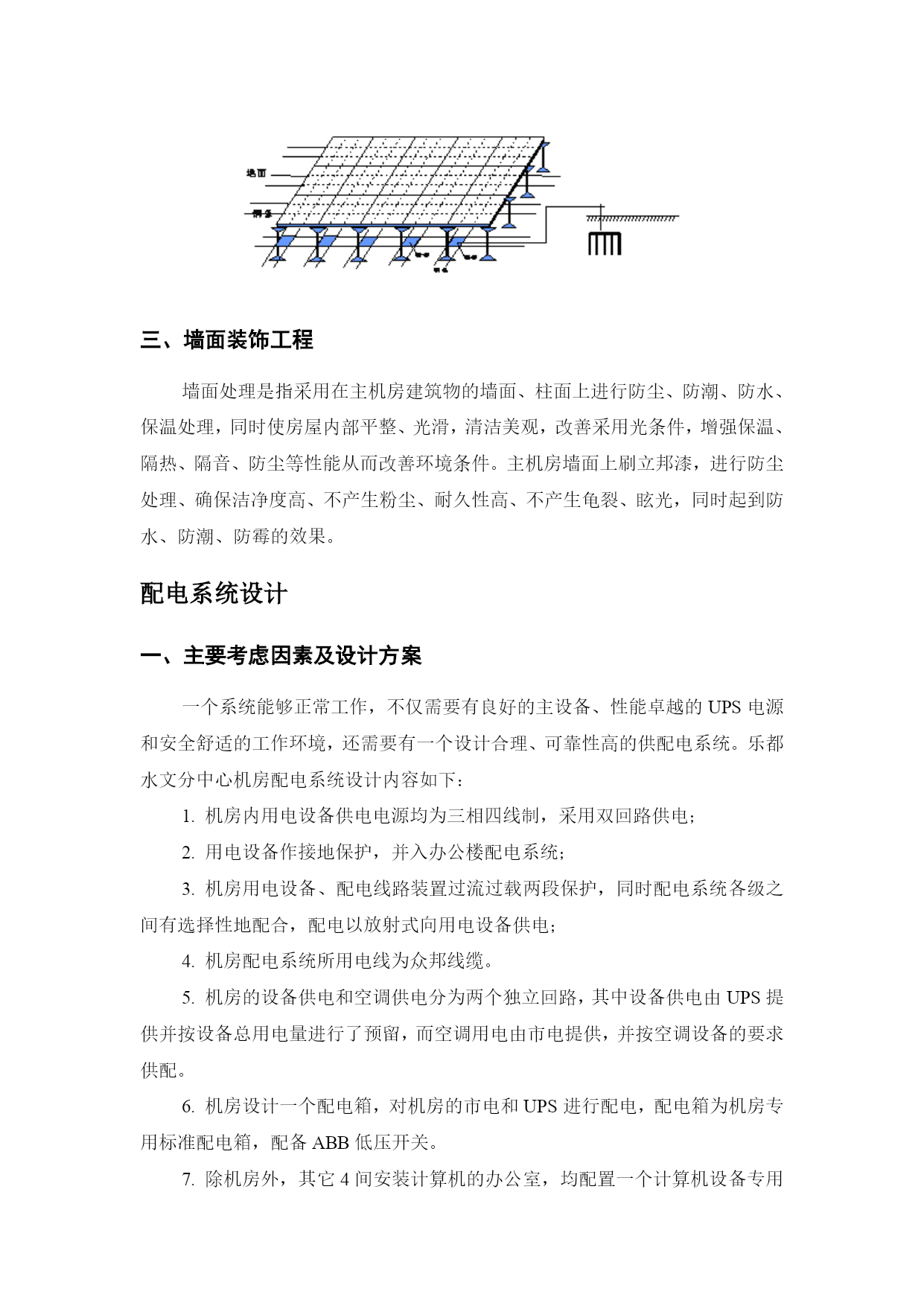

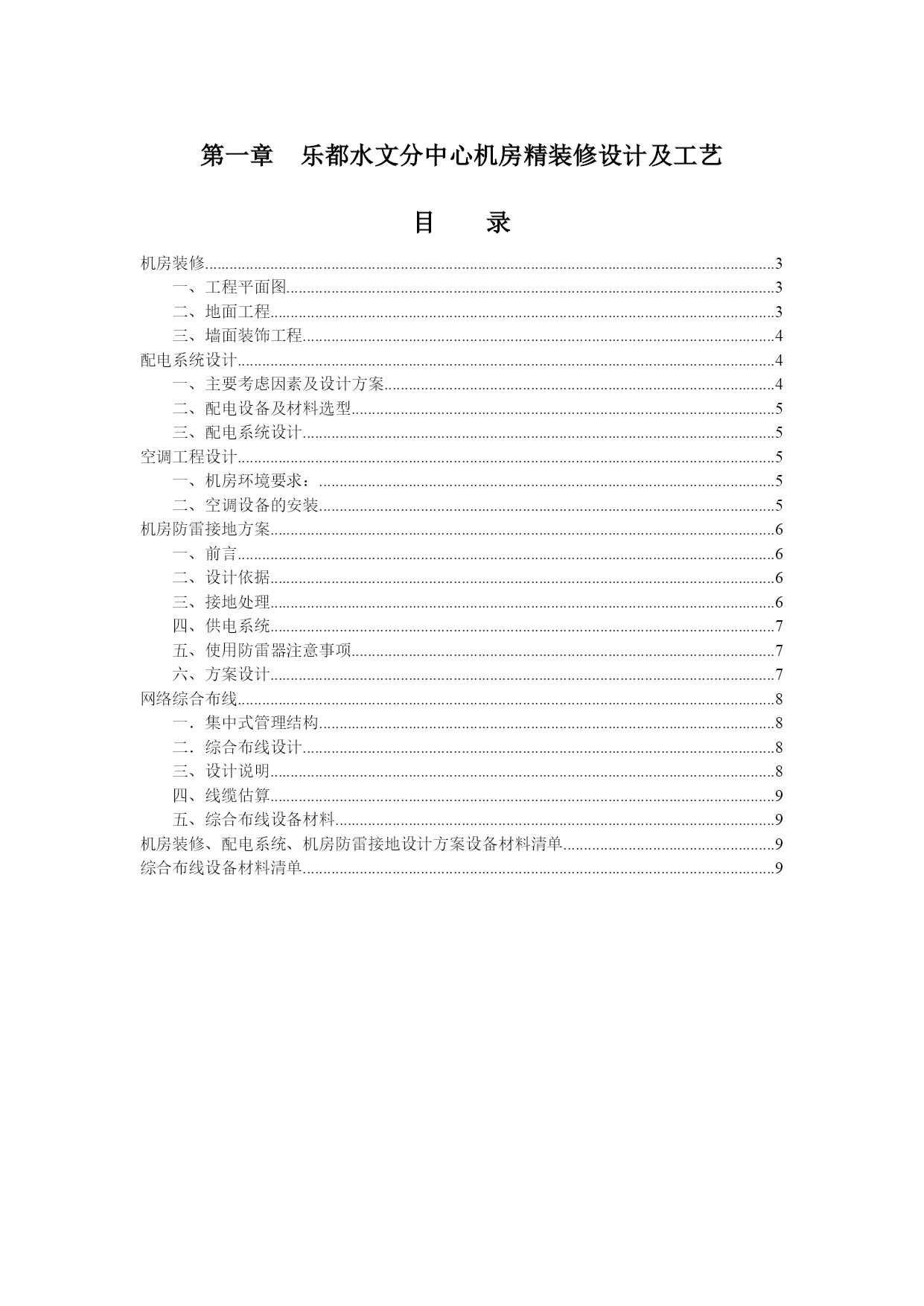

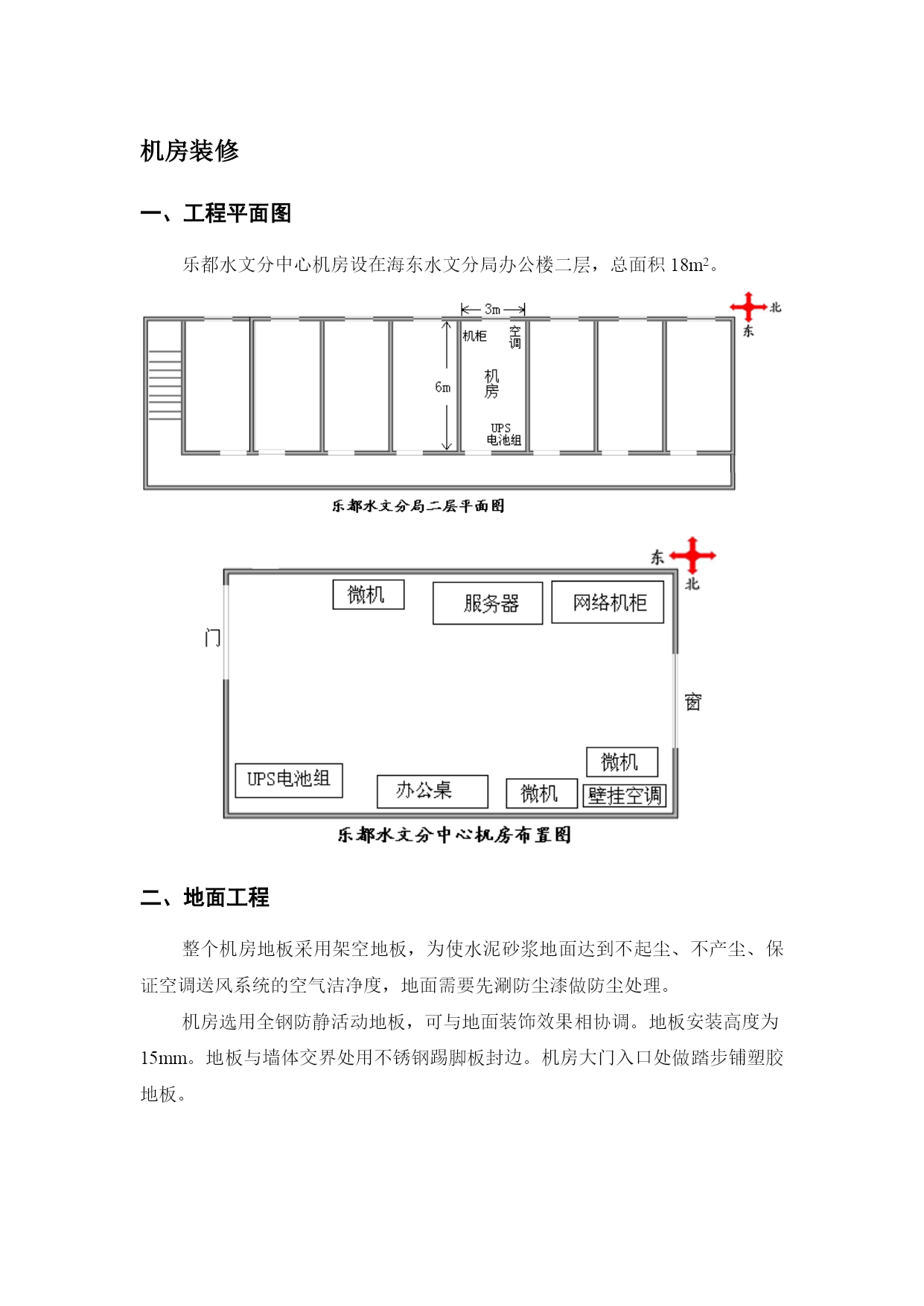

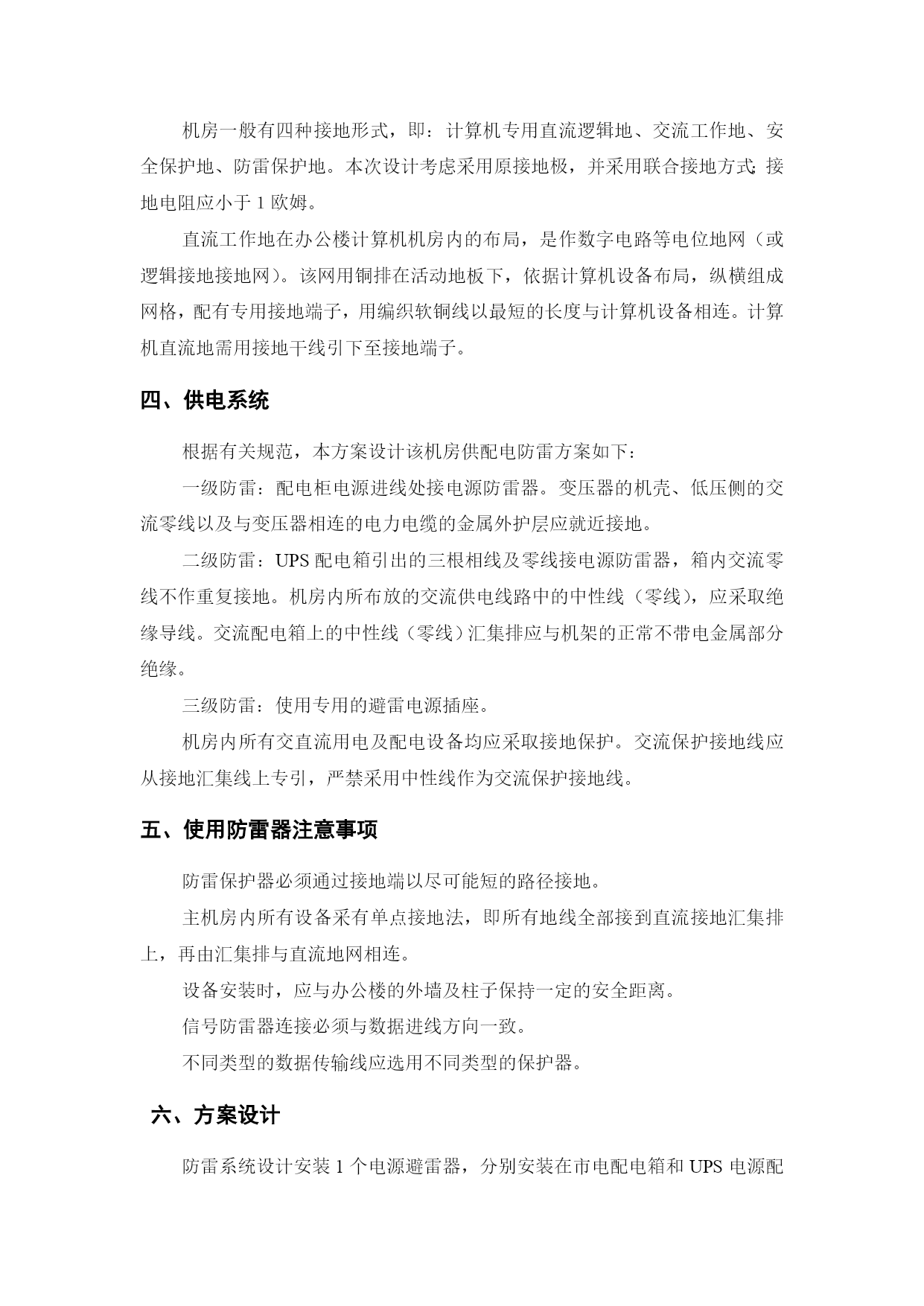

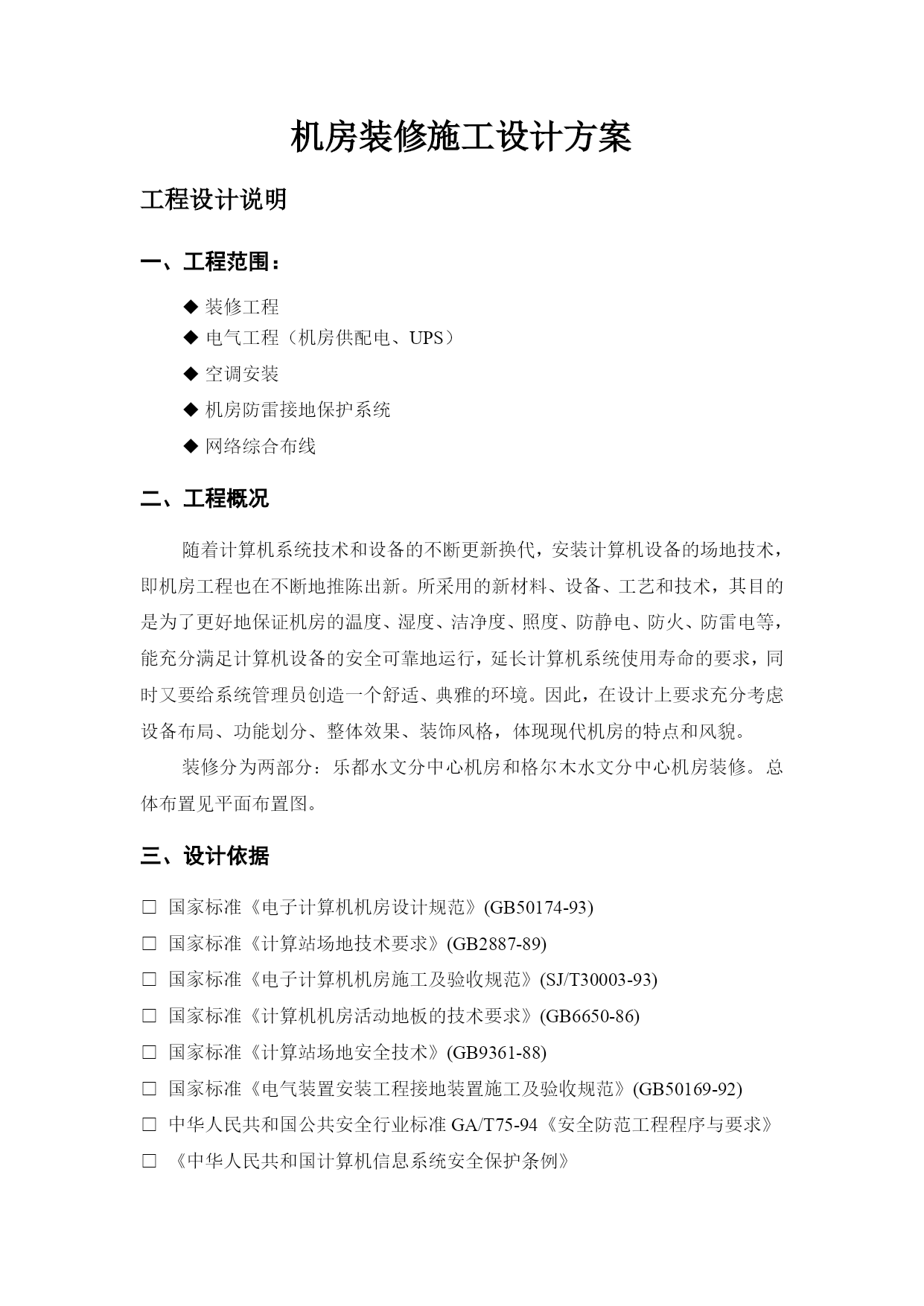

机房装修施工设计方案工程设计说明一、工程范围：装修工程电气工程（机房供配电、UPS）空调安装机房防雷接地保护系统网络综合布线二、工程概况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防火、防雷电等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。装修分为两部分：乐都水文分中心机房和格尔木水文分中心机房装修。总体布置见平面布置图。三、设计依据□国家标准《电子计算机机房设计规范》(GB50174-93)□国家标准《计算站场地技术要求》(GB2887-89)□国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93)□国家标准《计算机机房活动地板的技术要求》(GB6650-86)□国家标准《计算站场地安全技术》(GB9361-88)□国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92)□中华人民共和国公共安全行业标准GA/T75-94《安全防范工程程序与要求》□《中华人民共和国计算机信息系统安全保护条例》第一章乐都水文分中心机房精装修设计及工艺目录TOC\*MERGEFORMAT机房装修PAGEREF_Toc197273215\h3一、工程平面图PAGEREF_Toc197273216\h3二、地面工程PAGEREF_Toc197273217\h3三、墙面装饰工程PAGEREF_Toc197273218\h4配电系统设计PAGEREF_Toc197273219\h4一、主要考虑因素及设计方案PAGEREF_Toc197273220\h4二、配电设备及材料选型PAGEREF_Toc197273221\h5三、配电系统设计PAGEREF_Toc197273222\h5空调工程设计PAGEREF_Toc197273223\h5一、机房环境要求：PAGEREF_Toc197273224\h5二、空调设备的安装PAGEREF_Toc197273225\h5机房防雷接地方案PAGEREF_Toc197273226\h6一、前言PAGEREF_Toc197273227\h6二、设计依据PAGEREF_Toc197273228\h6三、接地处理PAGEREF_Toc197273229\h6四、供电系统PAGEREF_Toc197273230\h7五、使用防雷器注意事项PAGEREF_Toc197273231\h7六、方案设计PAGEREF_Toc197273232\h7网络综合布线PAGEREF_Toc197273233\h8一．集中式管理结构PAGEREF_Toc197273234\h8二．综合布线设计PAGEREF_Toc197273235\h8三、设计说明PAGEREF_Toc197273236\h8四、线缆估算PAGEREF_Toc197273237\h9五、综合布线设备材料PAGEREF_Toc197273238\h9机房装修、配电系统、机房防雷接地设计方案设备材料清单PAGEREF_Toc197273239\h9综合布线设备材料清单PAGEREF_Toc197273240\h9机房装修一、工程平面图乐都水文分中心机房设在海东水文分局办公楼二层，总面积18m2。二、地面工程整个机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。机房选用全钢防静活动地板，可与地面装饰效果相协调。地板安装高度为15mm。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。三、墙面装饰工程墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。主机房墙面上刷立邦漆，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。配电系统设计一、主要考虑因素及设计方案一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的UPS电源和安全舒适的工作环境，还需要有一个
