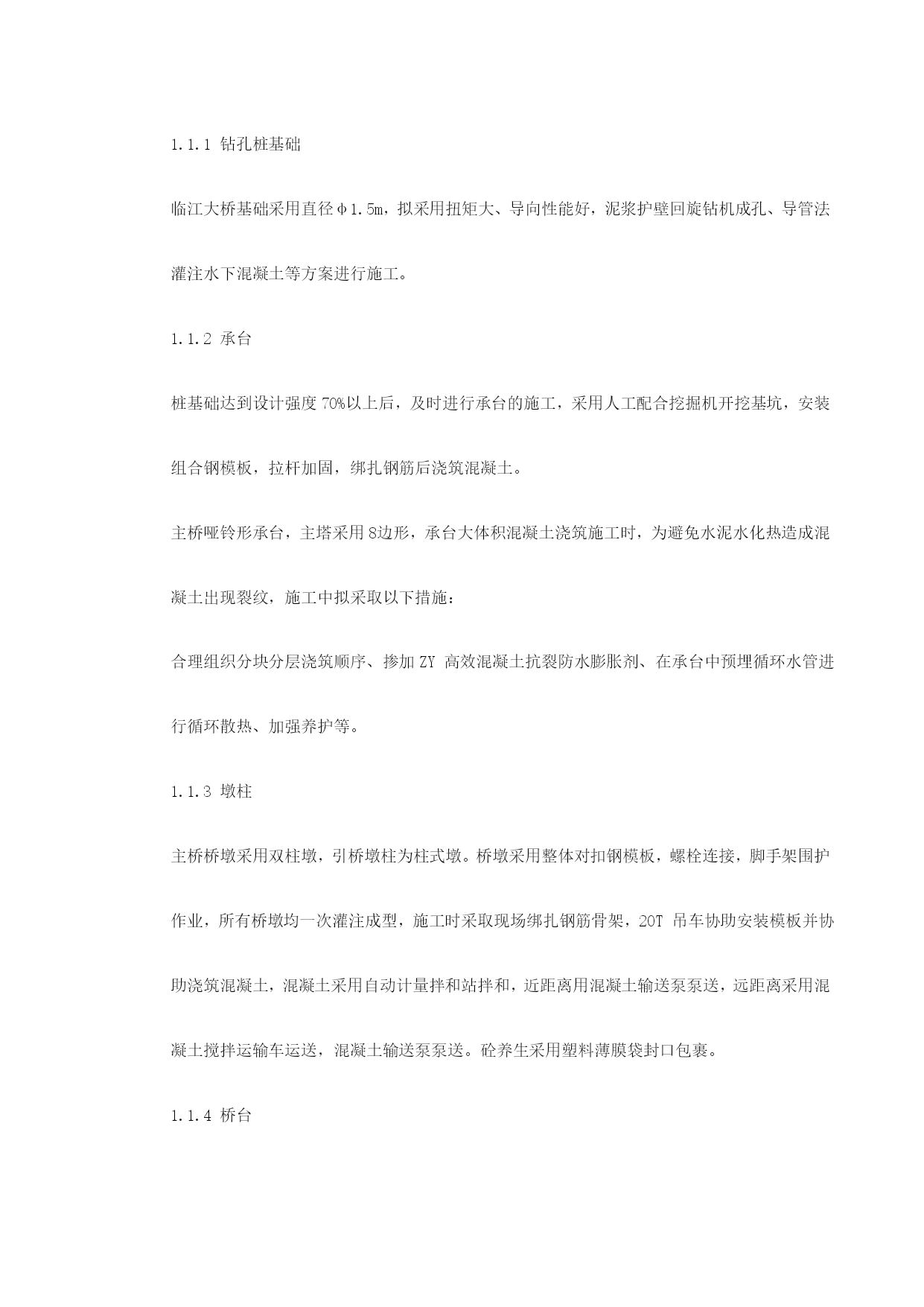

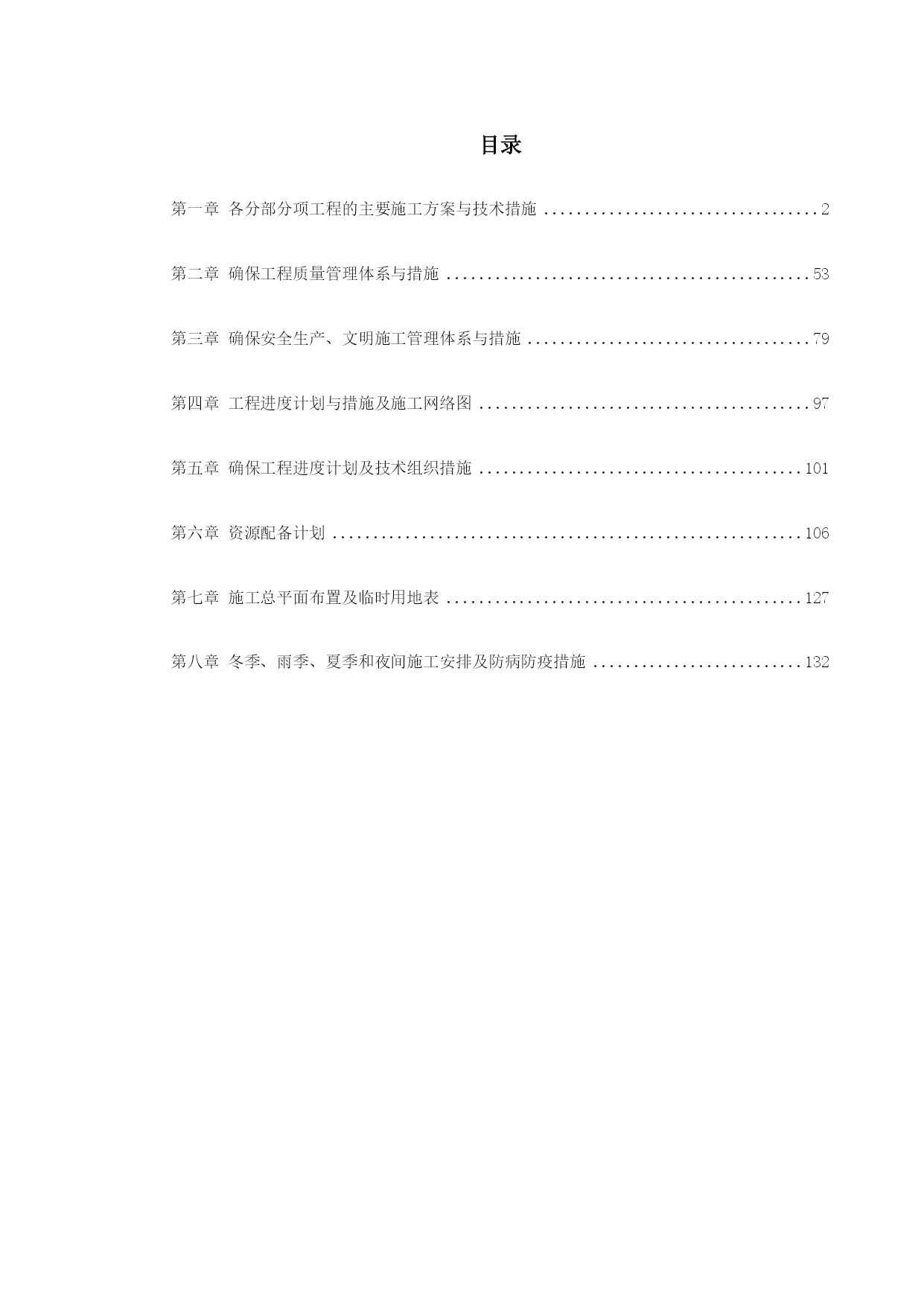

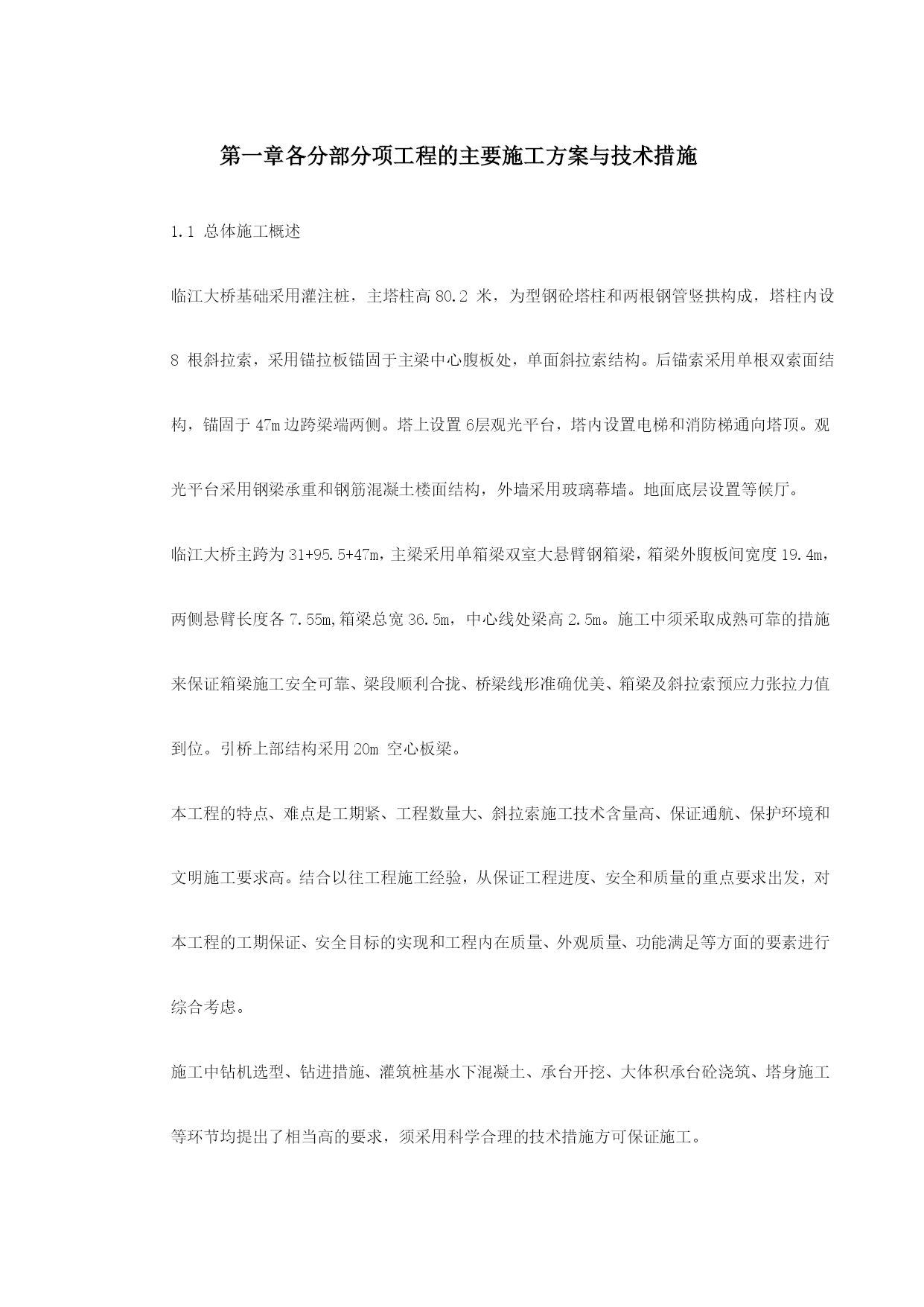

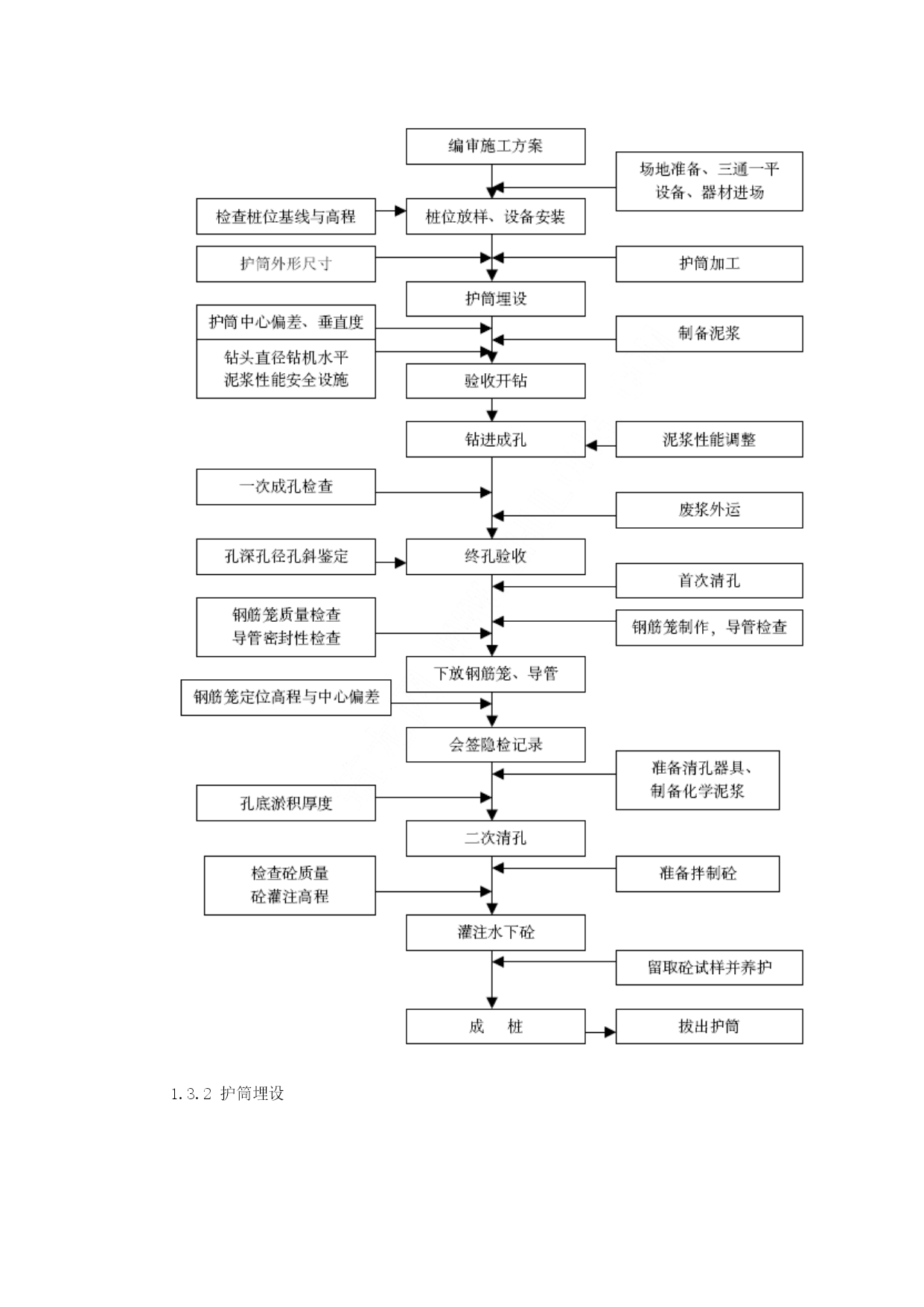

目录TOC\o"1-3"第一章各分部分项工程的主要施工方案与技术措施PAGEREF_Toc207027643\h2第二章确保工程质量管理体系与措施PAGEREF_Toc207027644\h53第三章确保安全生产、文明施工管理体系与措施PAGEREF_Toc207027645\h79第四章工程进度计划与措施及施工网络图PAGEREF_Toc207027646\h97第五章确保工程进度计划及技术组织措施PAGEREF_Toc207027647\h101第六章资源配备计划PAGEREF_Toc207027648\h106第七章施工总平面布置及临时用地表PAGEREF_Toc207027649\h127第八章冬季、雨季、夏季和夜间施工安排及防病防疫措施PAGEREF_Toc207027650\h132各分部分项工程的主要施工方案与技术措施1.1总体施工概述临江大桥基础采用灌注桩,主塔柱高80.2米,为型钢砼塔柱和两根钢管竖拱构成,塔柱内设8根斜拉索,采用锚拉板锚固于主梁中心腹板处,单面斜拉索结构。后锚索采用单根双索面结构,锚固于47m边跨梁端两侧。塔上设置6层观光平台,塔内设置电梯和消防梯通向塔顶。观光平台采用钢梁承重和钢筋混凝土楼面结构,外墙采用玻璃幕墙。地面底层设置等候厅。临江大桥主跨为31+95.5+47m,主梁采用单箱梁双室大悬臂钢箱梁,箱梁外腹板间宽度19.4m,两侧悬臂长度各7.55m,箱梁总宽36.5m,中心线处梁高2.5m。施工中须采取成熟可靠的措施来保证箱梁施工安全可靠、梁段顺利合拢、桥梁线形准确优美、箱梁及斜拉索预应力张拉力值到位。引桥上部结构采用20m空心板梁。本工程的特点、难点是工期紧、工程数量大、斜拉索施工技术含量高、保证通航、保护环境和文明施工要求高。结合以往工程施工经验,从保证工程进度、安全和质量的重点要求出发,对本工程的工期保证、安全目标的实现和工程内在质量、外观质量、功能满足等方面的要素进行综合考虑。施工中钻机选型、钻进措施、灌筑桩基水下混凝土、承台开挖、大体积承台砼浇筑、塔身施工等环节均提出了相当高的要求,须采用科学合理的技术措施方可保证施工。1.1.1钻孔桩基础临江大桥基础采用直径φ1.5m,拟采用扭矩大、导向性能好,泥浆护壁回旋钻机成孔、导管法灌注水下混凝土等方案进行施工。1.1.2承台桩基础达到设计强度70%以上后,及时进行承台的施工,采用人工配合挖掘机开挖基坑,安装组合钢模板,拉杆加固,绑扎钢筋后浇筑混凝土。主桥哑铃形承台,主塔采用8边形,承台大体积混凝土浇筑施工时,为避免水泥水化热造成混凝土出现裂纹,施工中拟采取以下措施:合理组织分块分层浇筑顺序、掺加ZY高效混凝土抗裂防水膨胀剂、在承台中预埋循环水管进行循环散热、加强养护等。1.1.3墩柱主桥桥墩采用双柱墩,引桥墩柱为柱式墩。桥墩采用整体对扣钢模板,螺栓连接,脚手架围护作业,所有桥墩均一次灌注成型,施工时采取现场绑扎钢筋骨架,20T吊车协助安装模板并协助浇筑混凝土,混凝土采用自动计量拌和站拌和,近距离用混凝土输送泵泵送,远距离采用混凝土搅拌运输车运送,混凝土输送泵泵送。砼养生采用塑料薄膜袋封口包裹。1.1.4桥台本工程桥台为桩式台,台身模板采用组合钢模板,整体用钢带、螺栓拉杆联结,方木支撑。1.1.5盖梁墩盖梁采用悬空支架法作为盖梁的施工支撑,现场浇筑混凝土,盖梁施工在墩柱强度达到80%后进行,盖梁混凝土达到90%时进行预应力张拉施工。1.1.6索塔索塔施工采用搭设满堂支架,分节浇注,逐段成型的施工工艺,此工艺加快了施工速度,节省了投资。1.1.7主桥三跨钢箱梁主桥(31+95.5+47)m三跨连续钢箱梁。施工顺序:先搭设临时支架,钢箱梁安装、连续,根据各梁段施工情况及时安装斜拉索,张拉斜拉索,观光平台装修。拆除临时支座、支撑,完成体系转换,全桥成形。1.1.8砼空心板梁引桥选用空心板在预制场统一预制,用运梁台车将梁从工厂运到桥位处,用50吨吊车架设。1.1.9混凝土本工程全部混凝土均在自动计量拌和站集中拌和,砼输送车运输,砼输送泵、吊车配合灌注,插入式振动器水平分层振捣,为使砼颜色一致,要使用同一厂家生产的同品牌水泥,视浇注砼下落高度,设置砼串筒或溜槽,以避免造成砼离析,砼灌注完毕后用草袋覆盖洒水养护,拆模后涂养生液养生。1.2施工准备熟悉和审查设计文件,了解设计意图,指出施工图中的疑难问题并上报业主、监理和设计单位予以回复。对桥梁的中心线和水准点进行复测。清理场地,解决施工用水、用电,修建各种临时设施。调查材料供应厂家,取样试验,确定材料供应厂家并经监理工程师认可后,方可进料,进场的材
