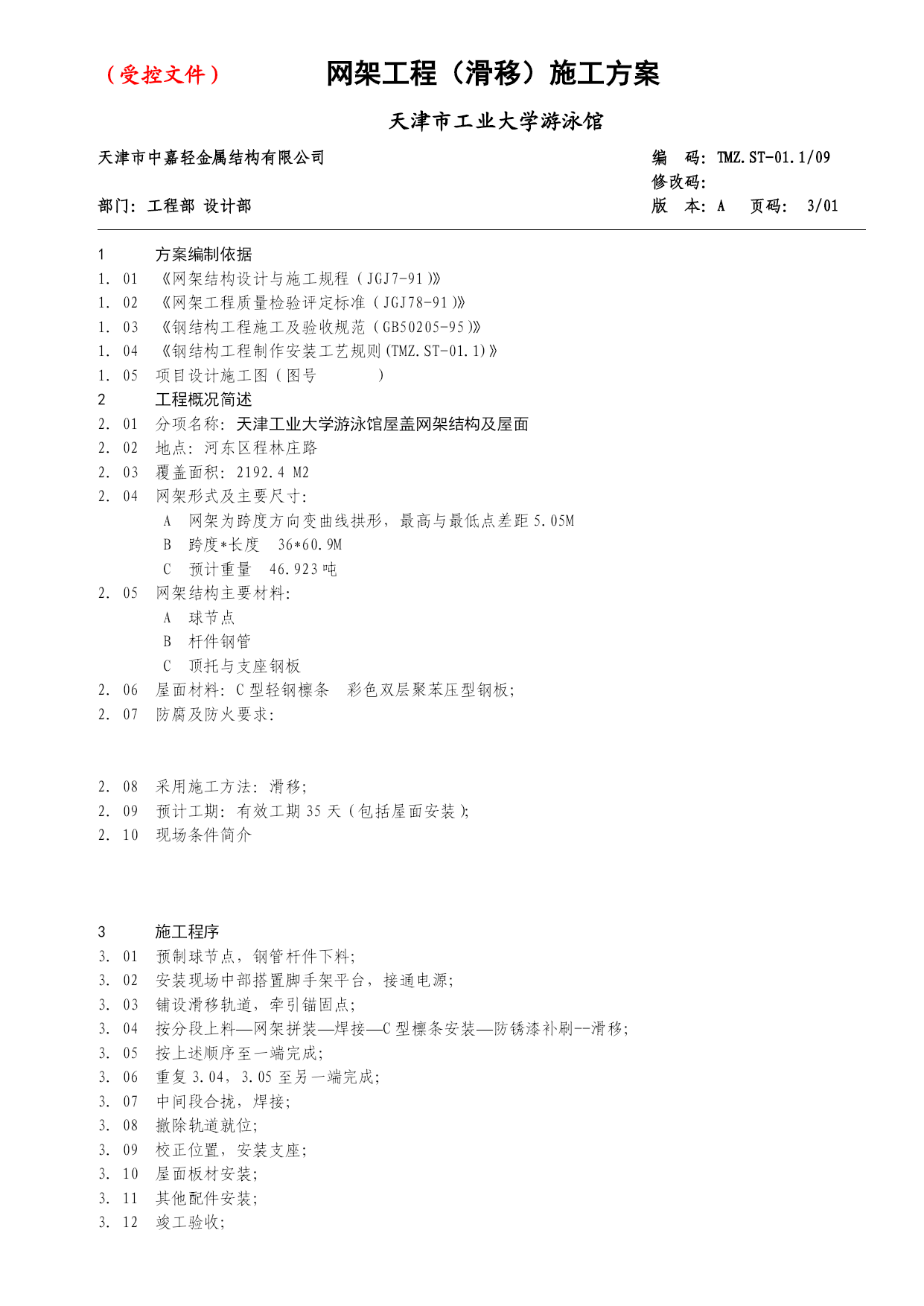

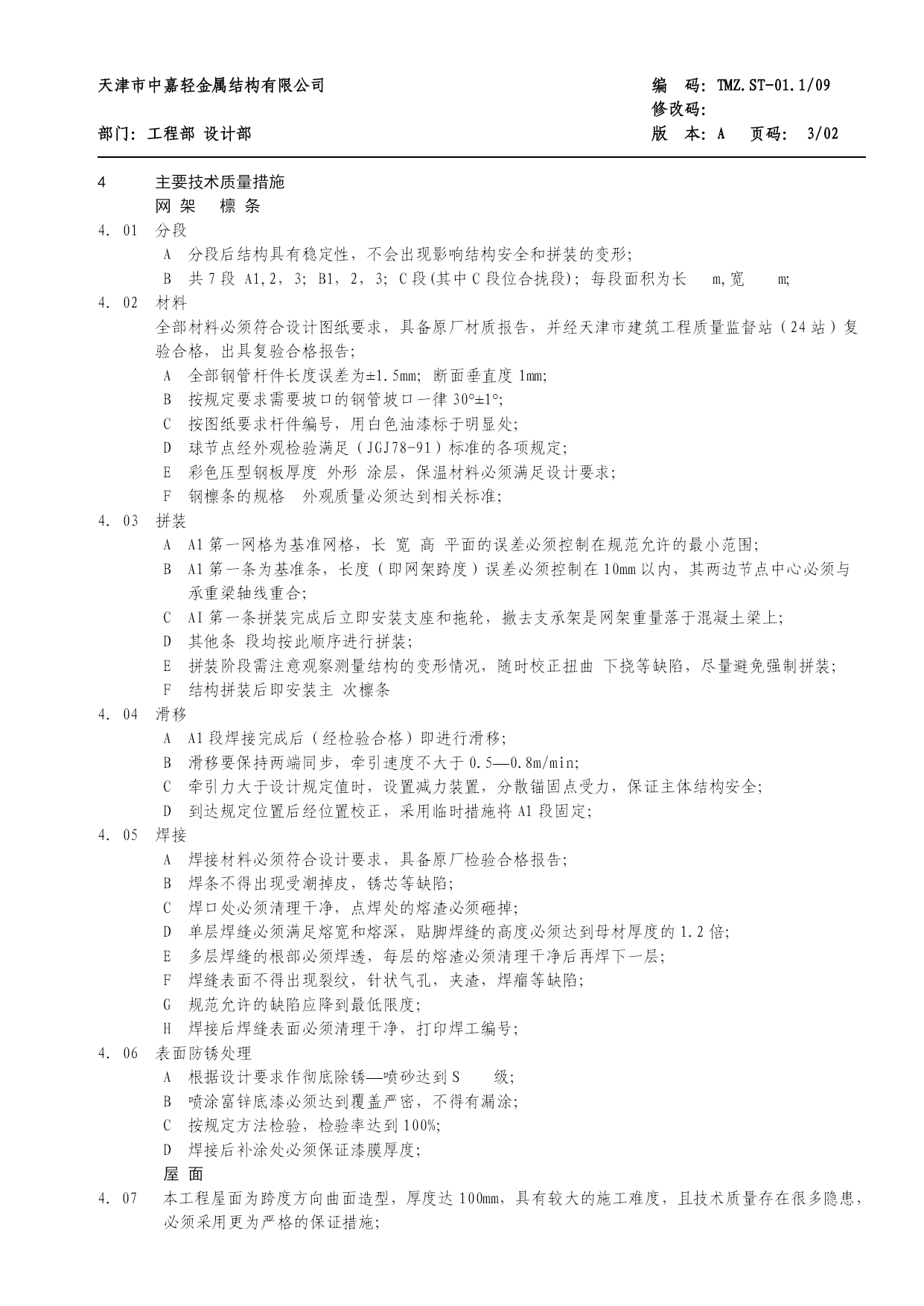

（受控文件）网架工程（滑移）施工方案天津市工业大学游泳馆天津市中嘉轻金属结构有限公司编码：TMZ.ST-01.1/09修改码：部门：工程部设计部版本：A页码：3/011方案编制依据1．01《网架结构设计与施工规程（JGJ7-91）》1．02《网架工程质量检验评定标准（JGJ78-91）》1．03《钢结构工程施工及验收规范（GB50205-95）》1．04《钢结构工程制作安装工艺规则(TMZ.ST-01.1)》1．05项目设计施工图（图号）2工程概况简述2．01分项名称：天津工业大学游泳馆屋盖网架结构及屋面2．02地点：河东区程林庄路2．03覆盖面积：2192.4M22．04网架形式及主要尺寸：A网架为跨度方向变曲线拱形，最高与最低点差距5.05MB跨度*长度36*60.9MC预计重量46.923吨2．05网架结构主要材料：A球节点B杆件钢管C顶托与支座钢板2．06屋面材料：C型轻钢檩条彩色双层聚苯压型钢板；2．07防腐及防火要求：2．08采用施工方法：滑移；2．09预计工期：有效工期35天（包括屋面安装）；2．10现场条件简介施工程序预制球节点，钢管杆件下料；安装现场中部搭置脚手架平台，接通电源；铺设滑移轨道，牵引锚固点；按分段上料—网架拼装—焊接—C型檩条安装—防锈漆补刷--滑移；按上述顺序至一端完成；重复3.04，3.05至另一端完成；中间段合拢，焊接；撤除轨道就位；校正位置，安装支座；屋面板材安装；其他配件安装；竣工验收；天津市中嘉轻金属结构有限公司编码：TMZ.ST-01.1/09修改码：部门：工程部设计部版本：A页码：3/024主要技术质量措施网架檩条4．01分段A分段后结构具有稳定性，不会出现影响结构安全和拼装的变形；B共7段A1,2，3；B1，2，3；C段(其中C段位合拢段)；每段面积为长m,宽m;4．02材料全部材料必须符合设计图纸要求，具备原厂材质报告，并经天津市建筑工程质量监督站（24站）复验合格，出具复验合格报告；A全部钢管杆件长度误差为±1.5mm；断面垂直度1mm；B按规定要求需要坡口的钢管坡口一律30°±1°；C按图纸要求杆件编号，用白色油漆标于明显处；D球节点经外观检验满足（JGJ78-91）标准的各项规定；E彩色压型钢板厚度外形涂层，保温材料必须满足设计要求；F钢檩条的规格外观质量必须达到相关标准；4．03拼装AA1第一网格为基准网格，长宽高平面的误差必须控制在规范允许的最小范围；BA1第一条为基准条，长度（即网架跨度）误差必须控制在10mm以内，其两边节点中心必须与承重梁轴线重合；CAI第一条拼装完成后立即安装支座和拖轮，撤去支承架是网架重量落于混凝土梁上；D其他条段均按此顺序进行拼装；E拼装阶段需注意观察测量结构的变形情况，随时校正扭曲下挠等缺陷，尽量避免强制拼装；F结构拼装后即安装主次檩条4．04滑移AA1段焊接完成后（经检验合格）即进行滑移；B滑移要保持两端同步，牵引速度不大于0.5—0.8m/min；C牵引力大于设计规定值时，设置减力装置，分散锚固点受力，保证主体结构安全；D到达规定位置后经位置校正，采用临时措施将A1段固定；4．05焊接A焊接材料必须符合设计要求，具备原厂检验合格报告；B焊条不得出现受潮掉皮，锈芯等缺陷；C焊口处必须清理干净，点焊处的熔渣必须砸掉；D单层焊缝必须满足熔宽和熔深，贴脚焊缝的高度必须达到母材厚度的1.2倍；E多层焊缝的根部必须焊透，每层的熔渣必须清理干净后再焊下一层；F焊缝表面不得出现裂纹，针状气孔，夹渣，焊瘤等缺陷；G规范允许的缺陷应降到最低限度；H焊接后焊缝表面必须清理干净，打印焊工编号；4．06表面防锈处理A根据设计要求作彻底除锈—喷砂达到S级；B喷涂富锌底漆必须达到覆盖严密，不得有漏涂；C按规定方法检验，检验率达到100%；D焊接后补涂处必须保证漆膜厚度；屋面4．07本工程屋面为跨度方向曲面造型，厚度达100mm，具有较大的施工难度，且技术质量存在很多隐患，必须采用更为严格的保证措施；天津市中嘉轻金属结构有限公司编码：TMZ.ST-01.1/09修改码：部门：工程部设计部版本：A页码：3/03A直接加工一次成型曲面板材及配件，禁止使用现场发泡成型，确保成品板材质量；B搭接部位严格按照图纸要求的方法和长度，宽度进行施工；C紧固螺栓钻孔必须预先弹线确定位置，不得出现错钻漏钻的情况；D紧固螺栓及垫圈必须一次拧紧到位，不得松动，歪斜；E各层板与檩条（主副檩）连接必须严密，牢固；F胶结部位必须将板材表面清理干净后打胶，接头部位应平整无砂眼气孔等缺陷；4．0
