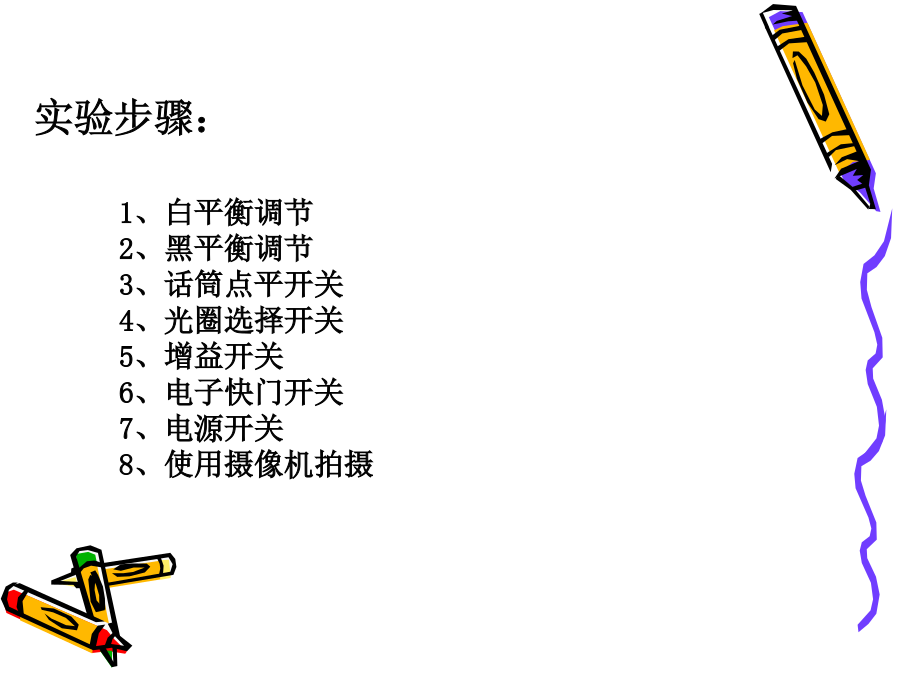

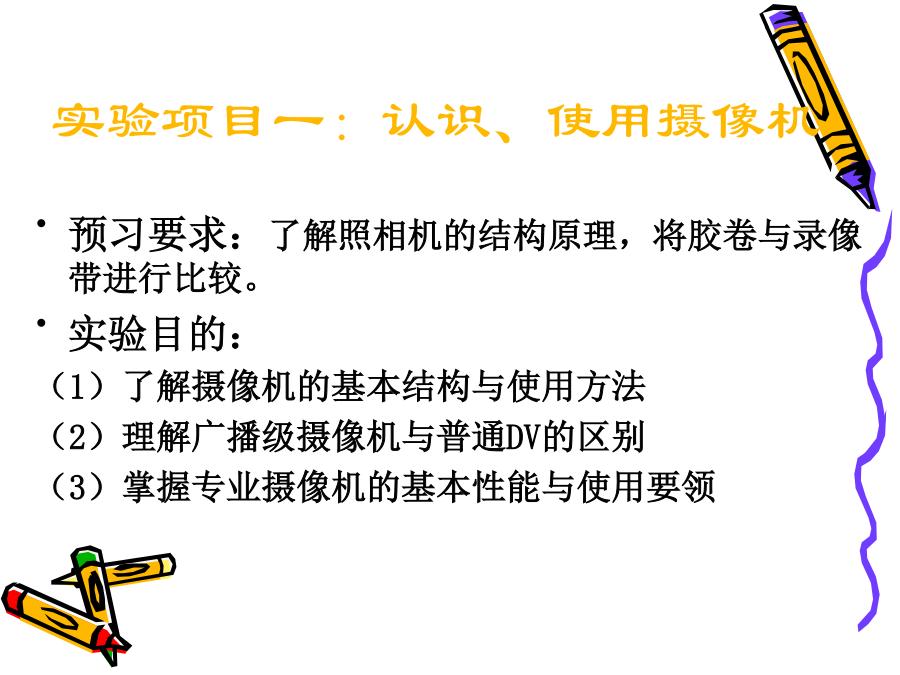

《电视摄像》实验教学课件实验项目一：认识、使用摄像机一、电视摄像机发展史彩色电视摄像机向小型化、高性能、自动化、数字化方向发展。早期是真空管时期，20世纪60年代进入晶体管和集成电路时期，氧化铅摄像管促进了摄像机的发展。80年代CCD的出现（电子耦合器件）使得摄像机进入高性能时代。90年代数字技术的引入，使得摄像机进入数字化时代。二、摄像机的基本组成1、镜头：摄像机的光学部分，作用是将景物成像到CCD或DSP上。他由聚焦镜、变焦镜、主透镜、光圈机构等部分组成。2、滤色片：色温校正片3200K这档不带任何色调，通过镜头的光100％透过它，光在穿过这档滤色片前后色温一致。5600K滤色片呈淡桔色，能吸收通过它的部分蓝光。还有能够对所有光纤都减弱的滤片加有ND。如5600K＋1／4ND表示5600K白光通过它后可变成3200K白光，同时光强减弱3／4，只透过1／4。3、白平衡：作用通过调节红绿蓝三路放大器增益，使白色物体的三个基色信号电压相等，以重现白色图像。若光源色温与3200K相差太大，须先校正滤色片再调白平衡。4、黑平衡：彩色摄像机在拍摄黑白图像时，必须输出三个完全相同的图像信号才能重现黑白图像，因此，要在没有光照时，呈现纯黑画面时，必须调节黑平衡。5、分光棱镜6、CCD或DSP7、增益调整电路：光线不足，通过该电路提高信号的放大量，得到质量较高的图像。8、自动控制电路9、彩条信号发生器10、声音和信号系统11、电源系统12、带舱系统三、摄像机性能CCD摄像机：重量轻、体积小、省电、寿命长。没有惰性，照度低时，活动图象没有拖尾，，高亮度图像没有开花和拖慧尾现象。具有DCC功能，即动态对比度压缩功能。DCC：当景物亮度变化时，输出图像信号电压被限制在105％，但是，高亮度部分在电平限制前先进行白色压缩，即传输特性的斜率减小了，斜率开始变化的转折点成为膝弯点，膝弯点的位置随着亮度的升高而自动降低，使得高亮度图像保存更多的灰度层次。DCC作用增加了摄像机拍摄高亮度的动态范围，强了图像了立体感。尤其对拍摄背景光较强的场景非常有用。没有几何失真。不受外界磁场干扰。具有可变速电子快门。数字摄像机：具有CCD摄像机的全部优点，除此之外，关键在于记录信号数字化，有利于利用数字设备进行后期制作。（1）讲解专业摄像机的基本结构与性能特点（2）讲解与摄像机使用相关的基本概念：白平衡、色温、滤光片、黑平衡、镜头、寻像器以及视频、音频的输入与输出（3）示范摄像机的使用：电池安装、录像带放置、通电操作、滤光片的选择、白平衡的调节、本机话筒的调试（4）指导学生使用摄像机1、白平衡调节2、黑平衡调节3、话筒点平开关4、光圈选择开关5、增益开关6、电子快门开关7、电源开关8、使用摄像机拍摄实验注意要点：1、录像暂停时间不宜过长2、拍摄每一镜头前应先预录5－10秒，这是录像后期对前期的拍摄的要求，是一种技术长度。3、尽量采用顺光或侧顺光拍摄4、避免强光拍摄实验项目二：光线与照明一、光线性质与作用1、硬光：光线方向性明确，亮度强，有明显的影子。如太阳光、白炽灯光。硬光有鲜明的造型性能，质感明显，立体感强，便于控制。2、软光：光线柔和，细腻，发光面积大，照度均匀，适合对人物布光。在新闻中，软光作基本光和辅助光。3、混合光：既有硬光又有软光性质。4、眼神光：通过反射关系在瞳孔上形成光斑，使得人物神采奕奕。5、背景光6、修饰光7、正侧光8、侧光9、逆光10、侧逆光11、三点式布光；主光－辅助光－逆光二、光线的方向以人物为中心，可得到正面光、正侧光、侧光、侧逆光、逆光、顶光、脚光等。正面光：和摄像机角度基本一致，凡镜头所能看到，它也可以照到。正面光的主要作用和顺光一样，消灭画面中照射不到的死角。拍电视新闻，主要照明是正面光。主光：主光的位置和角度决定与我么要揭示的对象外表和要突出的重点。主光运用要注意的地方，光源在方向上要统一，要注意光源特性，主光应能突出画面中的重点。主光是造型光，要注意人物外形，特别是脸形特征。辅助光：它是一种无阴影的柔光。用来调整光比，减弱主光投射的粗糙的阴影。三、自然光与人工光色温表四、灯具1、聚光灯系列5000、2000、1000、750W2、回光灯系列3、散光灯系列6联、4联、2联系列4、电瓶新闻灯（1）讲解各种光线和新闻灯具的性质、特点（2）示范讲解自然光与人工光条件下摄像机的调试与使用（3）针对不同光线照明条件下拍摄效果进行对比讲解（4）指导学生进行简单的人工布光
