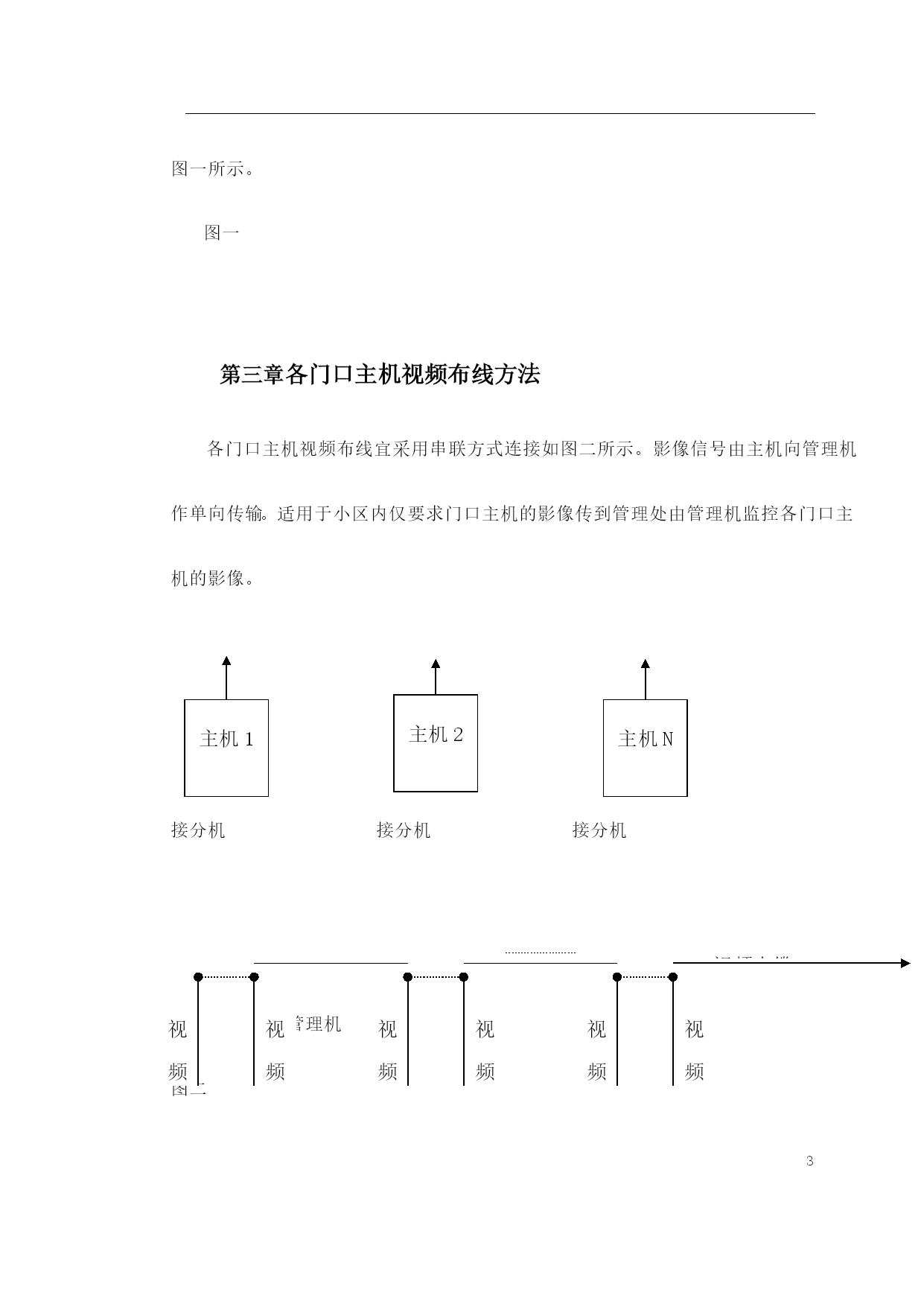

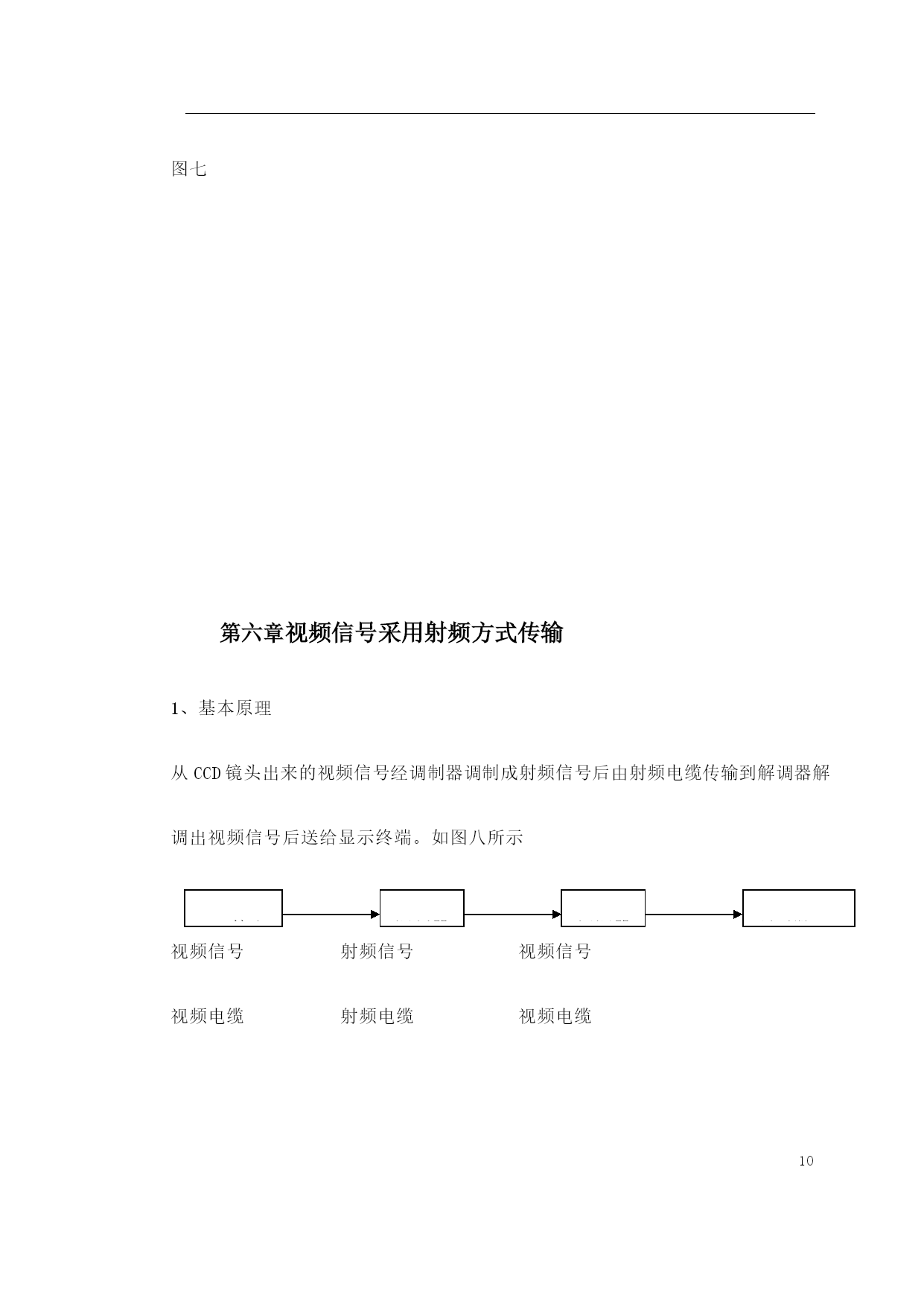

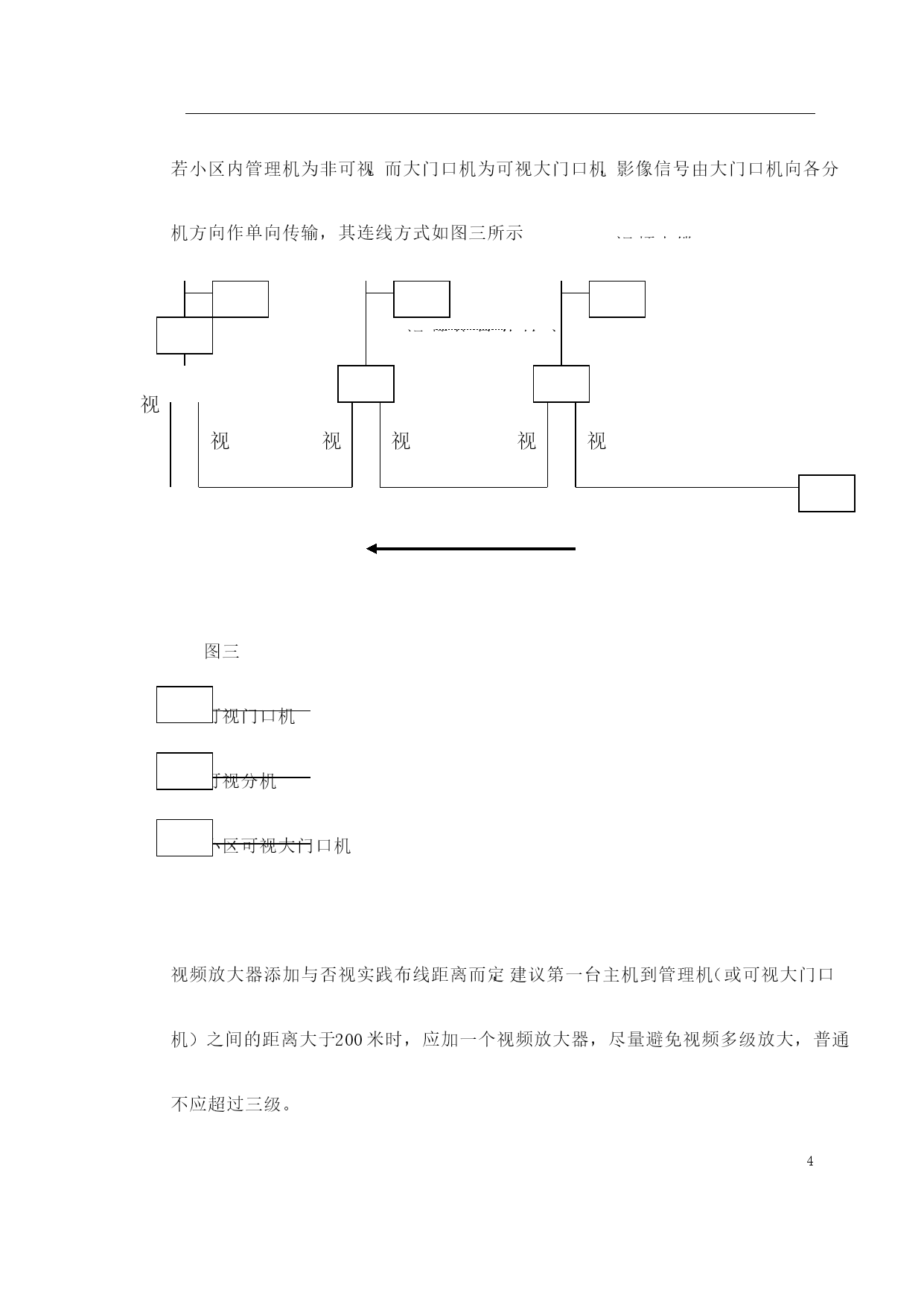

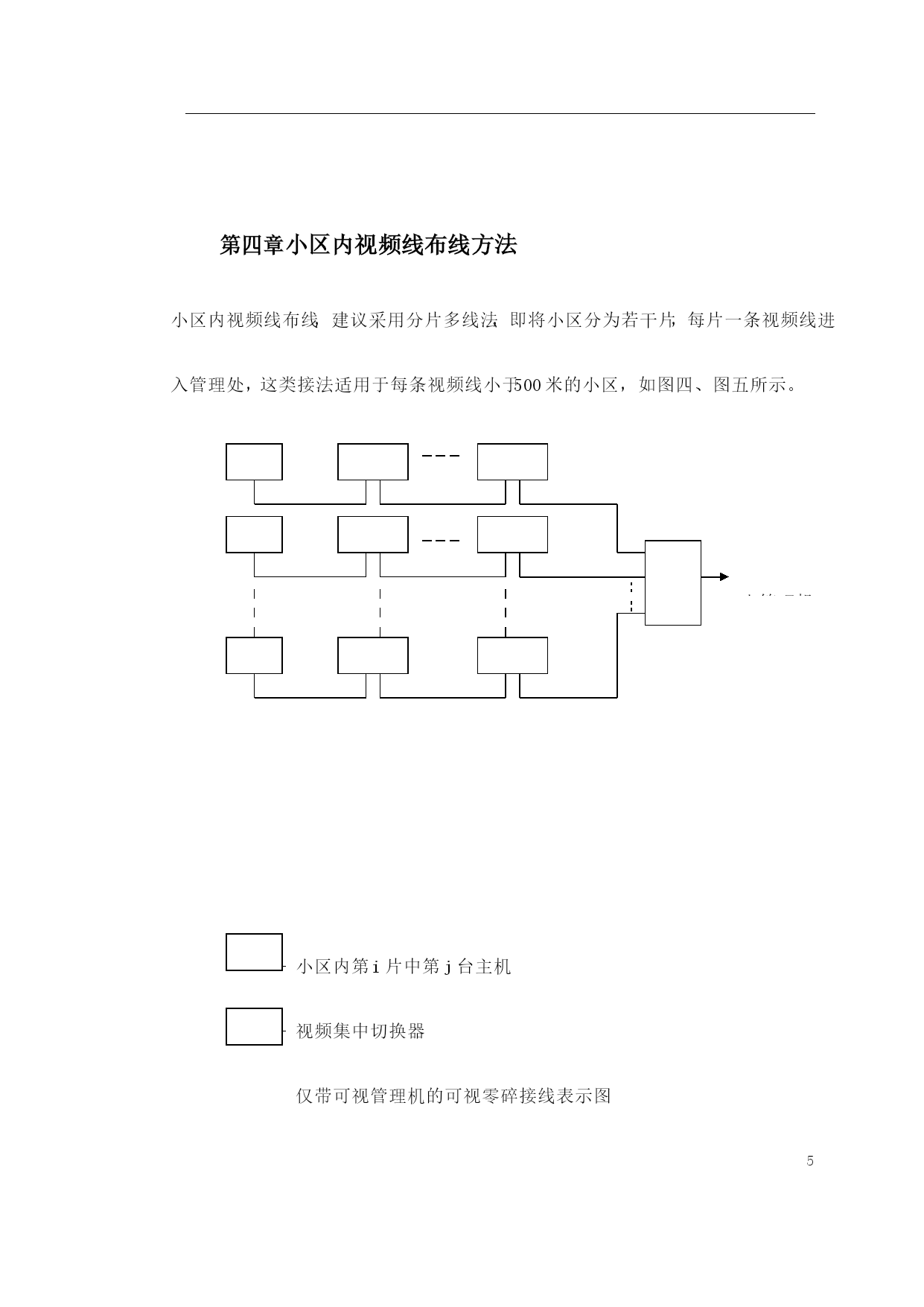

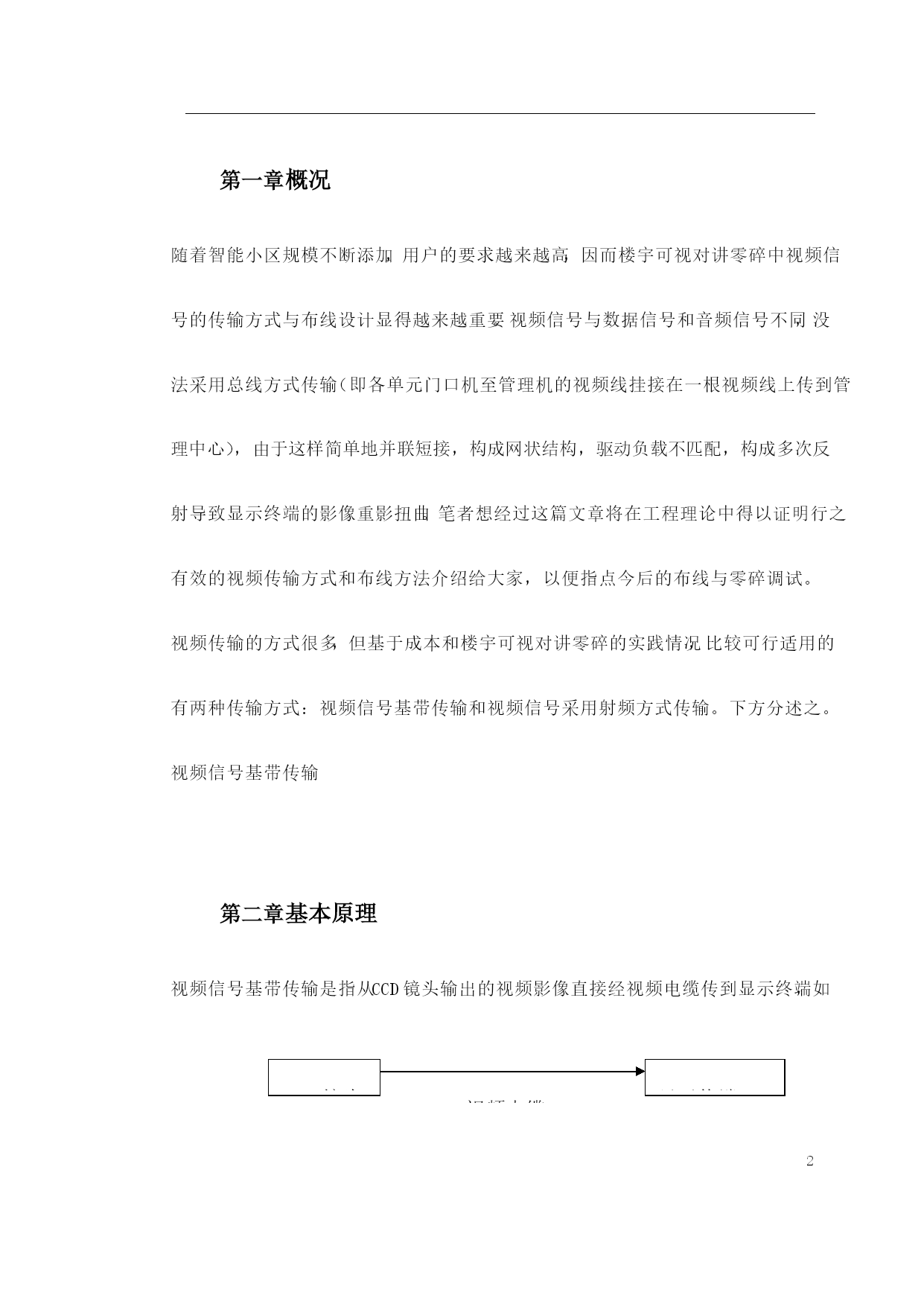

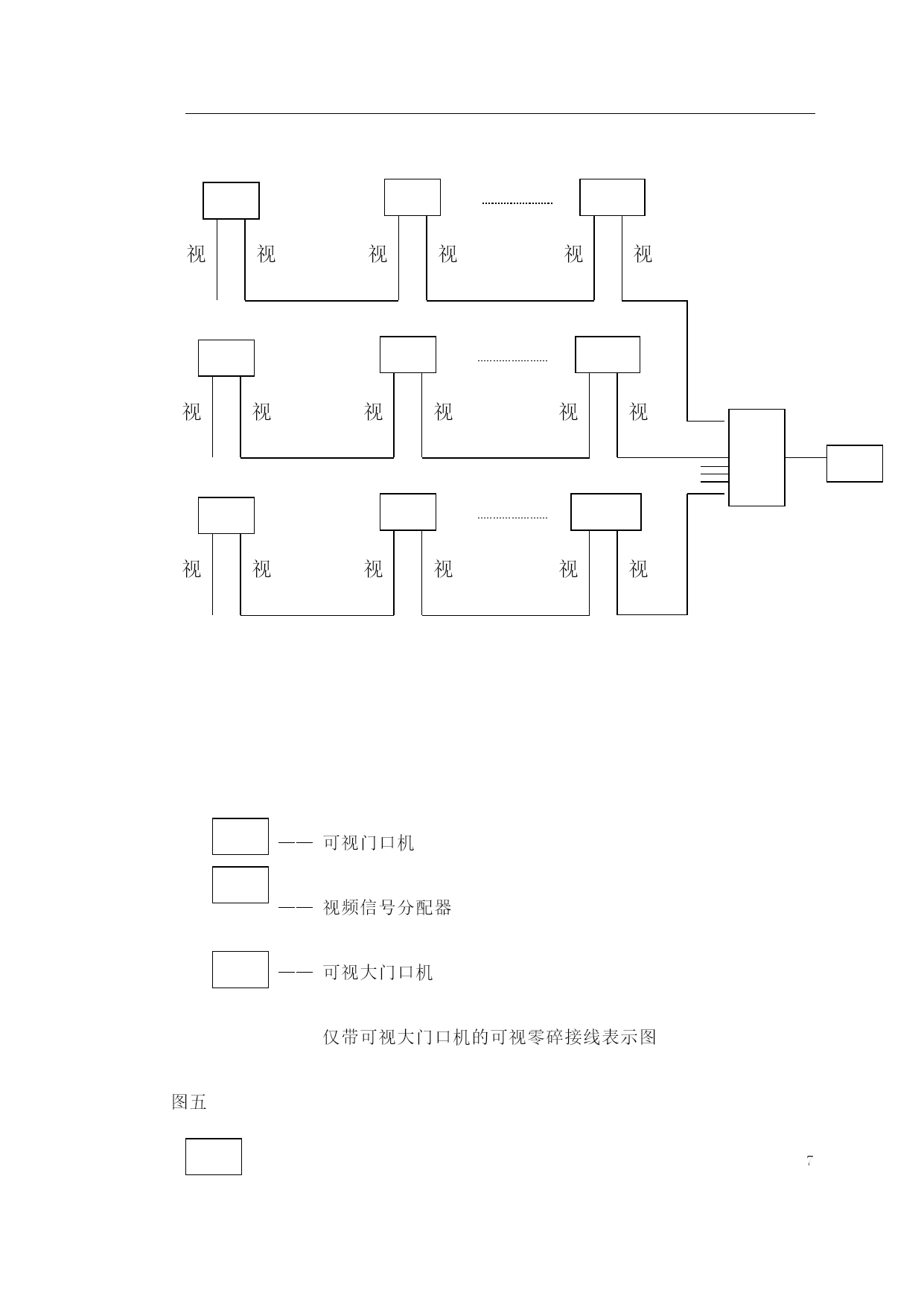

PAGEPAGE29目录TOC\o"1-3"第一章概况PAGEREF_Toc207169662\h2第二章基本原理PAGEREF_Toc207169663\h2第三章各门口主机视频布线方法PAGEREF_Toc207169664\h3第四章小区内视频线布线方法PAGEREF_Toc207169665\h4第五章主机内接线方法PAGEREF_Toc207169666\h8第六章视频信号采用射频方式传输PAGEREF_Toc207169667\h10第七章主机接线方法PAGEREF_Toc207169668\h19概况随着智能小区规模不断添加，用户的要求越来越高，因而楼宇可视对讲零碎中视频信号的传输方式与布线设计显得越来越重要。视频信号与数据信号和音频信号不同，没法采用总线方式传输（即各单元门口机至管理机的视频线挂接在一根视频线上传到管理中心），由于这样简单地并联短接，构成网状结构，驱动负载不匹配，构成多次反射导致显示终端的影像重影扭曲。笔者想经过这篇文章将在工程理论中得以证明行之有效的视频传输方式和布线方法介绍给大家，以便指点今后的布线与零碎调试。视频传输的方式很多，但基于成本和楼宇可视对讲零碎的实践情况，比较可行适用的有两种传输方式：视频信号基带传输和视频信号采用射频方式传输。下方分述之。视频信号基带传输基本原理视频电缆显示终端CRTCCD镜头视频信号基带传输是指从CCD镜头输出的视频影像直接经视频电缆传到显示终端，如图一所示。图一各门口主机视频布线方法各门口主机视频布线宜采用串联方式连接如图二所示。影像信号由主机向管理机作单向传输。适用于小区内仅要求门口主机的影像传到管理处由管理机监控各门口主机的影像。主机2●主机N●主机1●接分机接分机接分机视频出视频入视频出视频入视频入视频出视频电缆RG5975-5去管理机图二D1视频入若小区内管理机为非可视，而大门口机为可视大门口机，影像信号由大门口机向各分机方向作单向传输，其连线方式如图三所示BD视频电缆RG5975-5视频信号传输方向DND2SDSDSD视频出视频入视频出视频入视频出图三Di可视门口机SD可视分机BD小区可视大门口机视频放大器添加与否视实践布线距离而定，建议第一台主机到管理机（或可视大门口机）之间的距离大于200米时，应加一个视频放大器，尽量避免视频多级放大，普通不应超过三级。小区内视频线布线方法小区内视频线布线，建议采用分片多线法，即将小区分为若干片，每片一条视频线进入管理处，这类接法适用于每条视频线小于500米的小区，如图四、图五所示。去管理机D11D12D1M1D21D22D2M2DN1DN2DNMNVDDij——小区内第i片中第j台主机VD——视频集中切换器仅带可视管理机的可视零碎接线表示图图四VFDN1DNMNDN2视频出视频入视频出视频入视频出视频入D21D2M2D22视频出视频入视频出视频入视频出视频入D11BDD1M1D12视频出视频入视频出视频入视频出视频入VDVFDij——可视门口机——视频信号分配器BD——可视大门口机仅带可视大门口机的可视零碎接线表示图图五主机内接线方法为了达到门口主机的视频信号不经过网络分支直接传输到管理处的目的。主机内的接线如图六所示。图六图六的接法并非是最理想的，由于从CCD镜头出来的视频信号仍然有一路分支到分机，需再添加一个切换控制电路才可完成视频信号不经过任何分支直接传输到管理处，如图七所示。图七视频信号采用射频方式传输1、基本原理从CCD镜头出来的视频信号经调制器调制成射频信号后由射频电缆传输到解调器解调出视频信号后送给显示终端。如图八所示CCD镜头调制器解调器显示器CRT视频信号射频信号视频信号视频电缆射频电缆视频电缆图八2、各门口主机射频线布线方法各门口主机射频线的布线采用并联方式连接，影像信号由主机向管理机作单向传输，每台门口主机配置一台视频调制器，管理处添加一台视频解调器。如图九所示主机——DF2000ATV门口主机M——HY-811视频调制器——射频信号分支器DM——HY-821视频信号解调器——射频线图九当小区内管理机为非可视，而大门口机为
