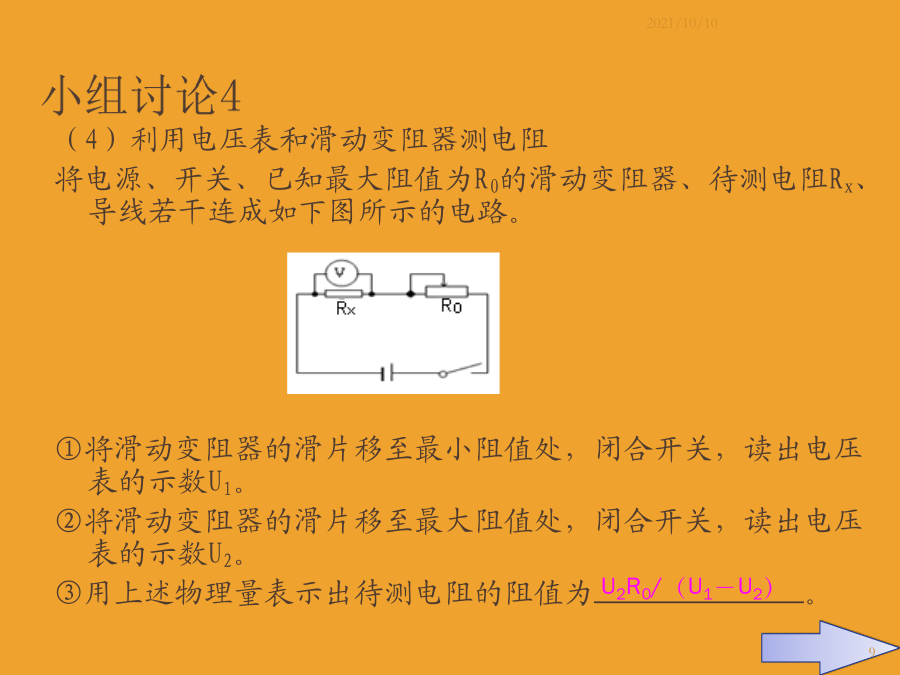

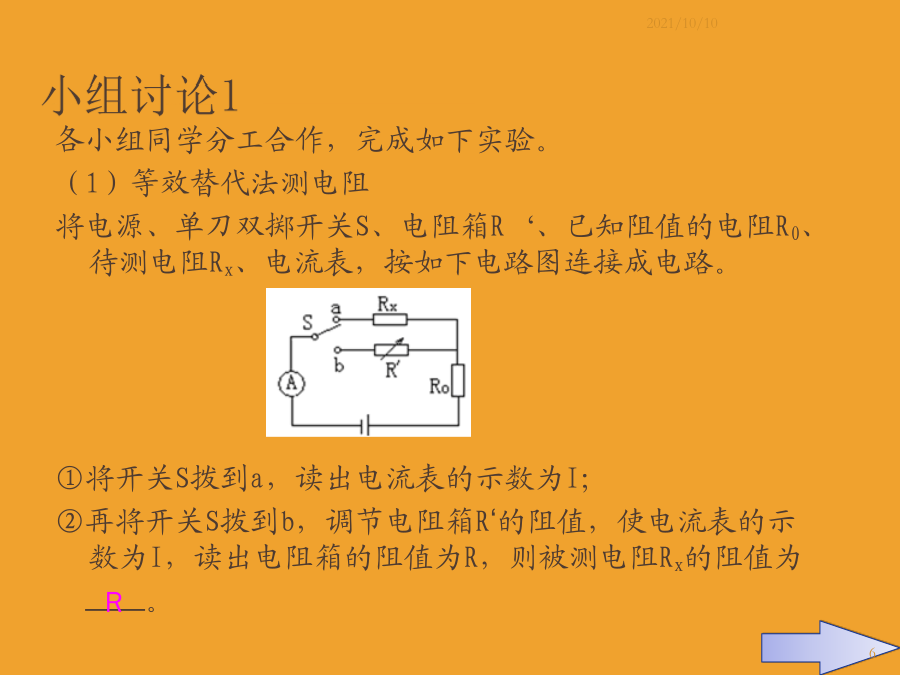

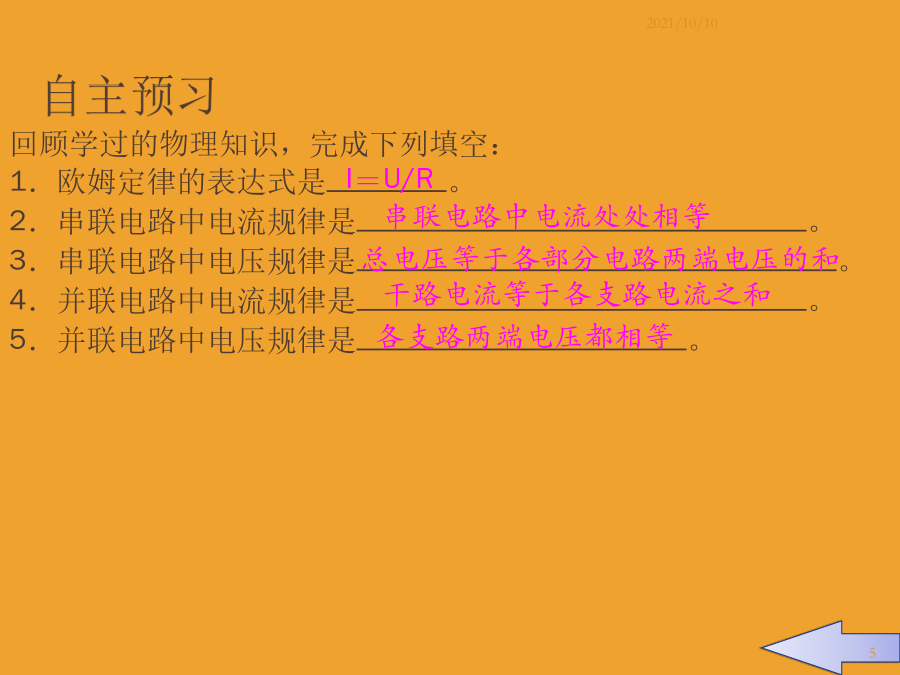

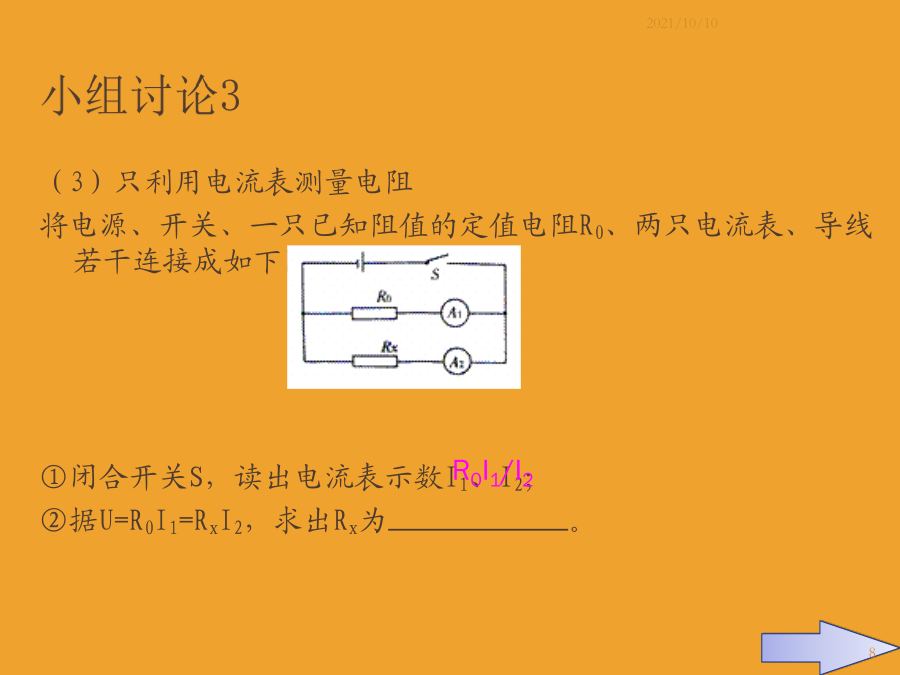

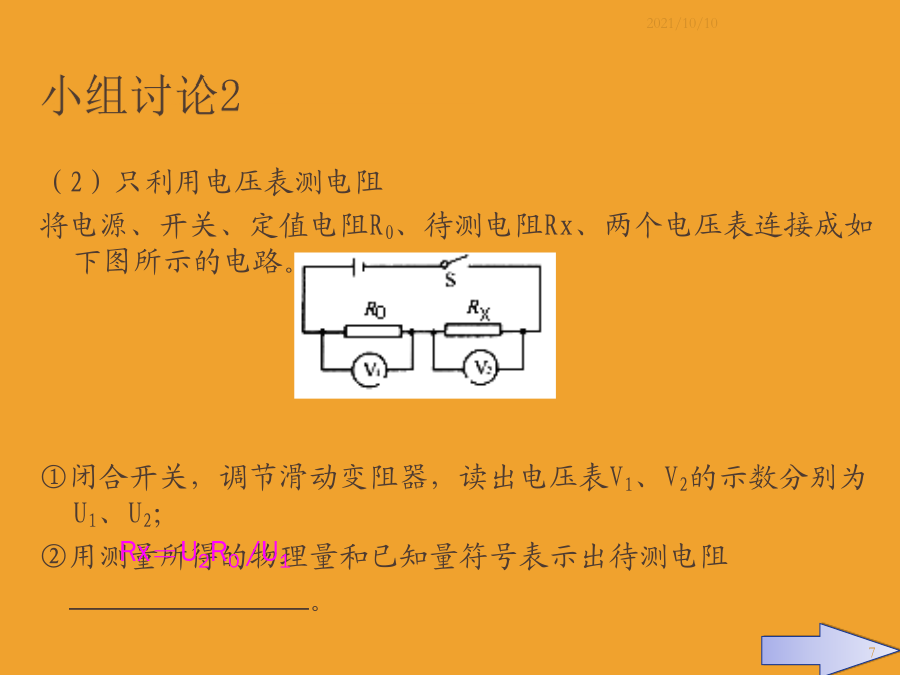

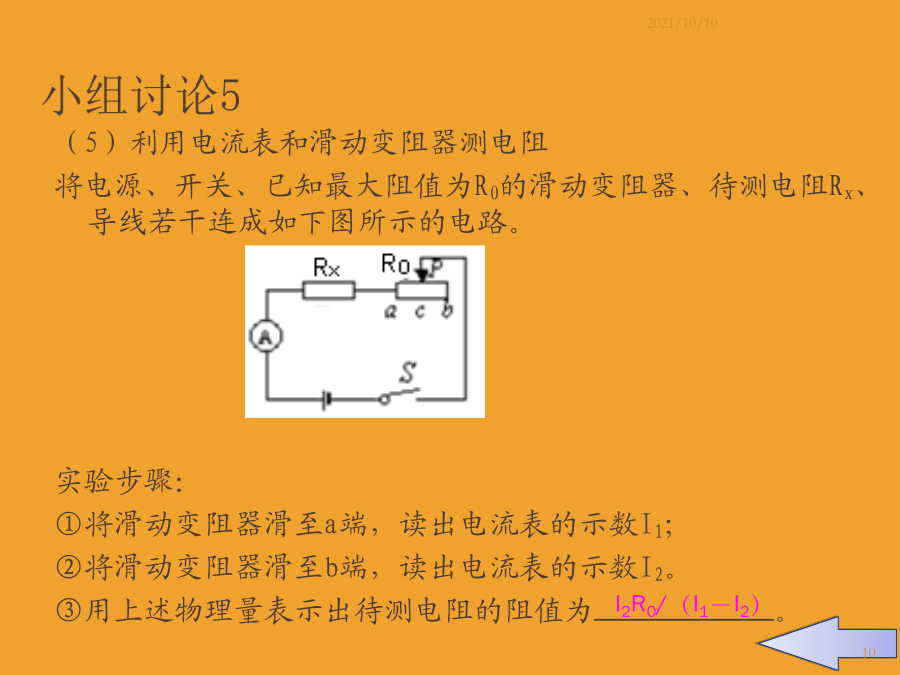

利用变式实验测电阻【出示目标】【学习指导】【学习指导一】利用变式实验测电阻自主预习小组讨论1（2）只利用电压表测电阻将电源、开关、定值电阻R0、待测电阻Rx、两个电压表连接成如下图所示的电路。①闭合开关，调节滑动变阻器，读出电压表V1、V2的示数分别为U1、U2；②用测量所得的物理量和已知量符号表示出待测电阻。（3）只利用电流表测量电阻将电源、开关、一只已知阻值的定值电阻R0、两只电流表、导线若干连接成如下图所示的电路。①闭合开关S，读出电流表示数I1、I2；②据U=R0I1=RxI2，求出Rx为。（4）利用电压表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻Rx、导线若干连成如下图所示的电路。①将滑动变阻器的滑片移至最小阻值处，闭合开关，读出电压表的示数U1。②将滑动变阻器的滑片移至最大阻值处，闭合开关，读出电压表的示数U2。③用上述物理量表示出待测电阻的阻值为。（5）利用电流表和滑动变阻器测电阻将电源、开关、已知最大阻值为R0的滑动变阻器、待测电阻Rx、导线若干连成如下图所示的电路。实验步骤：①将滑动变阻器滑至a端，读出电流表的示数I1；②将滑动变阻器滑至b端，读出电流表的示数I2。③用上述物理量表示出待测电阻的阻值为。教师点拨跟踪练习12．如图所示的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻Rx的电路是（）3．若R0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx阻值的是（）ThankYou!
