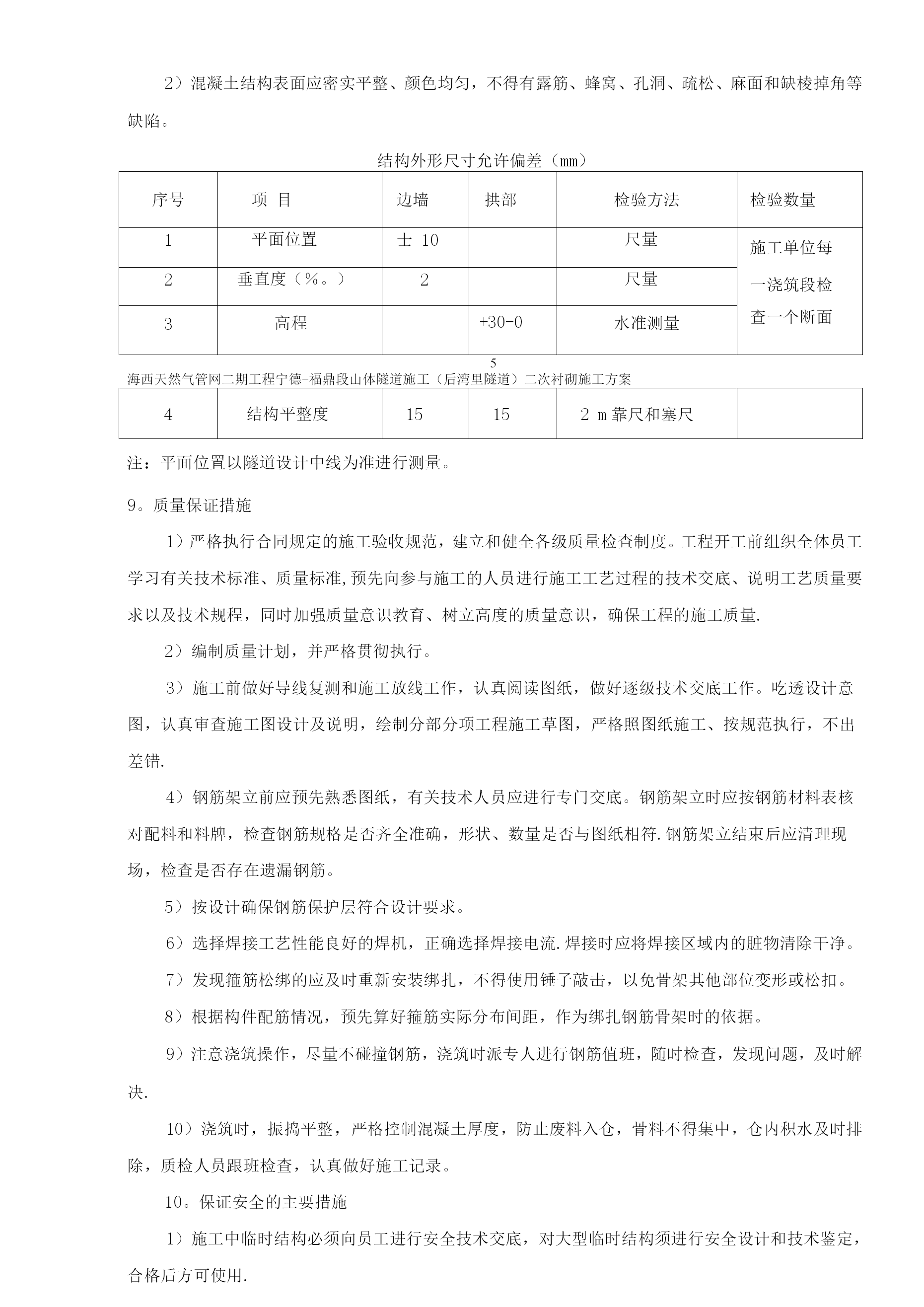

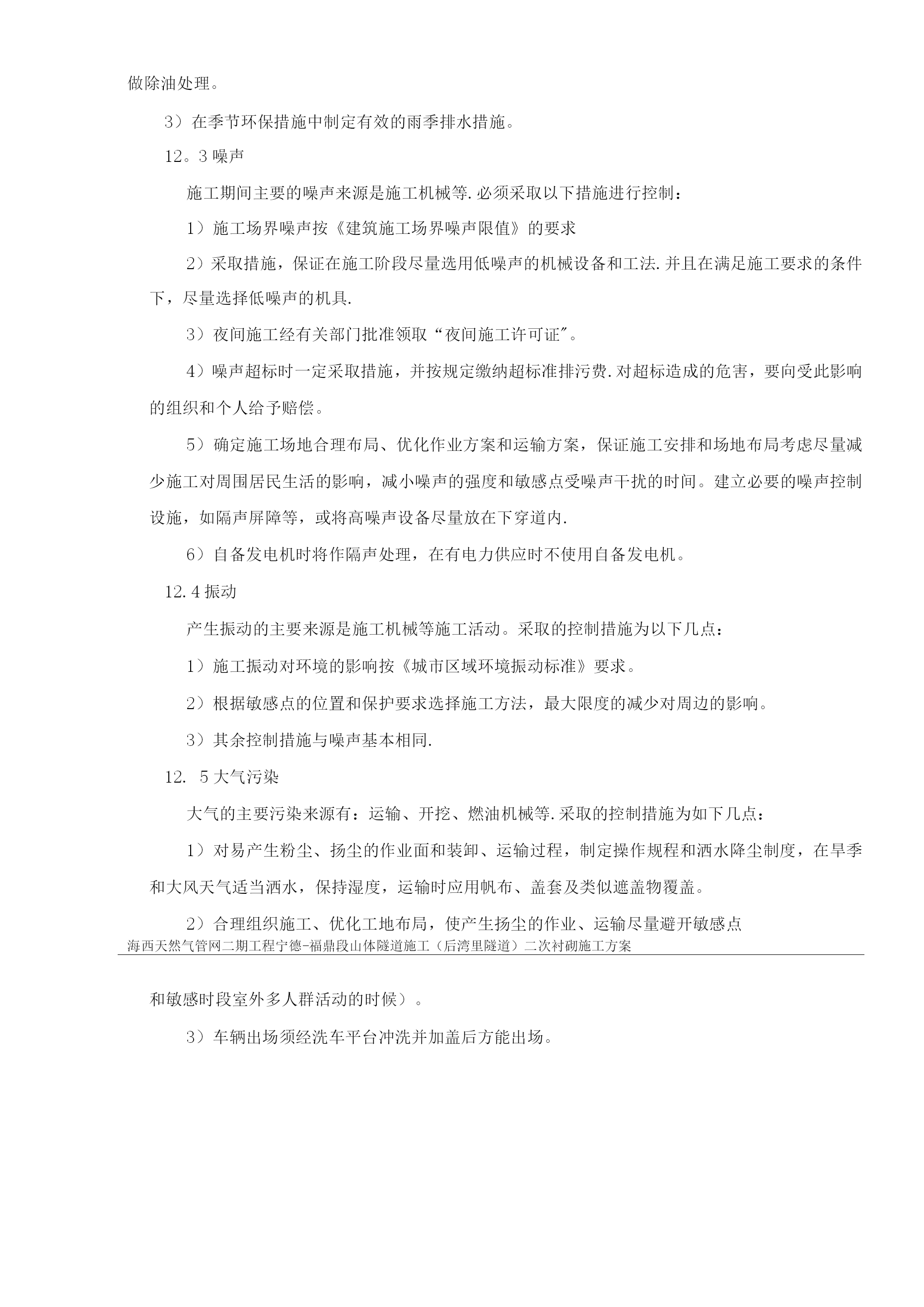

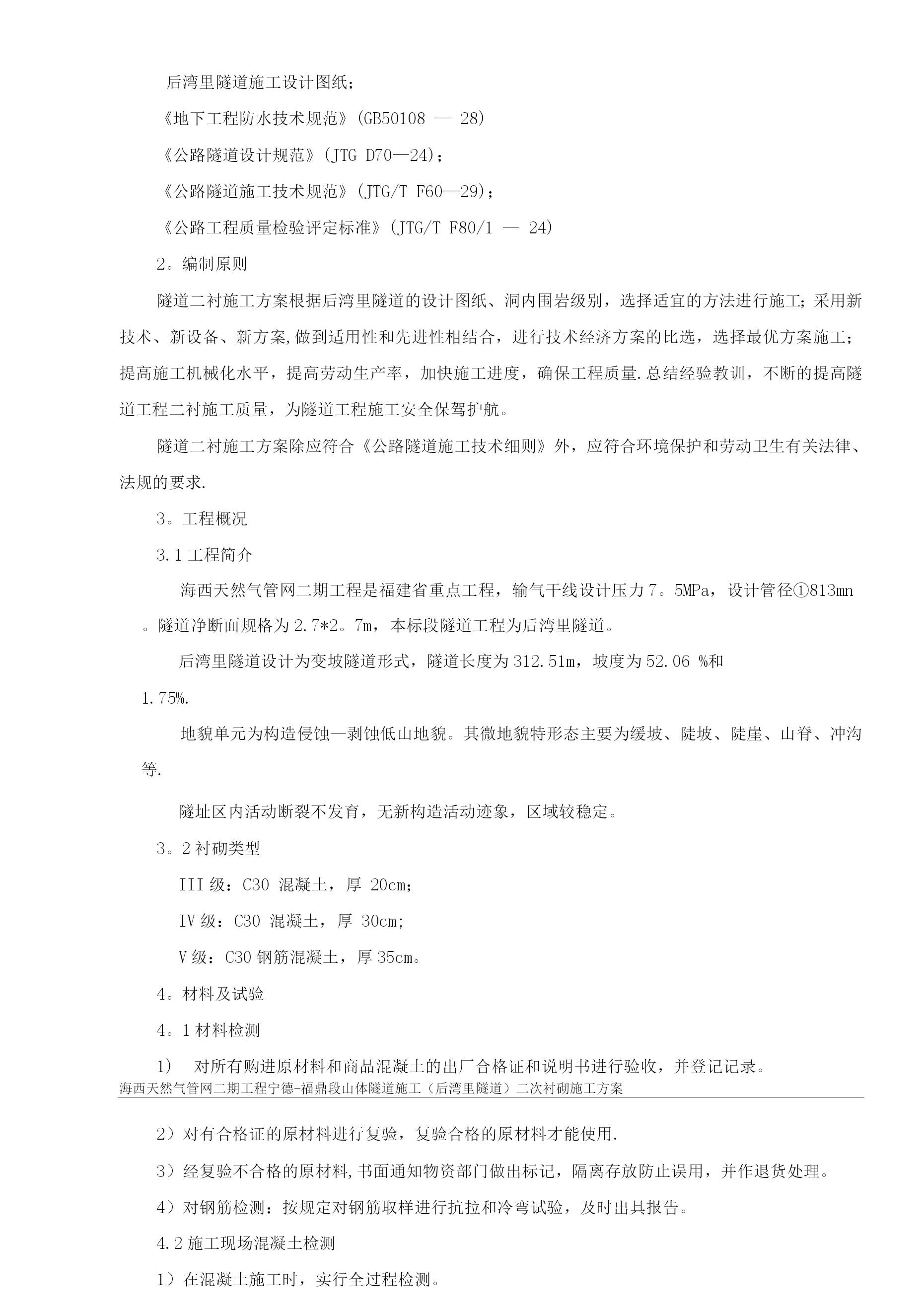

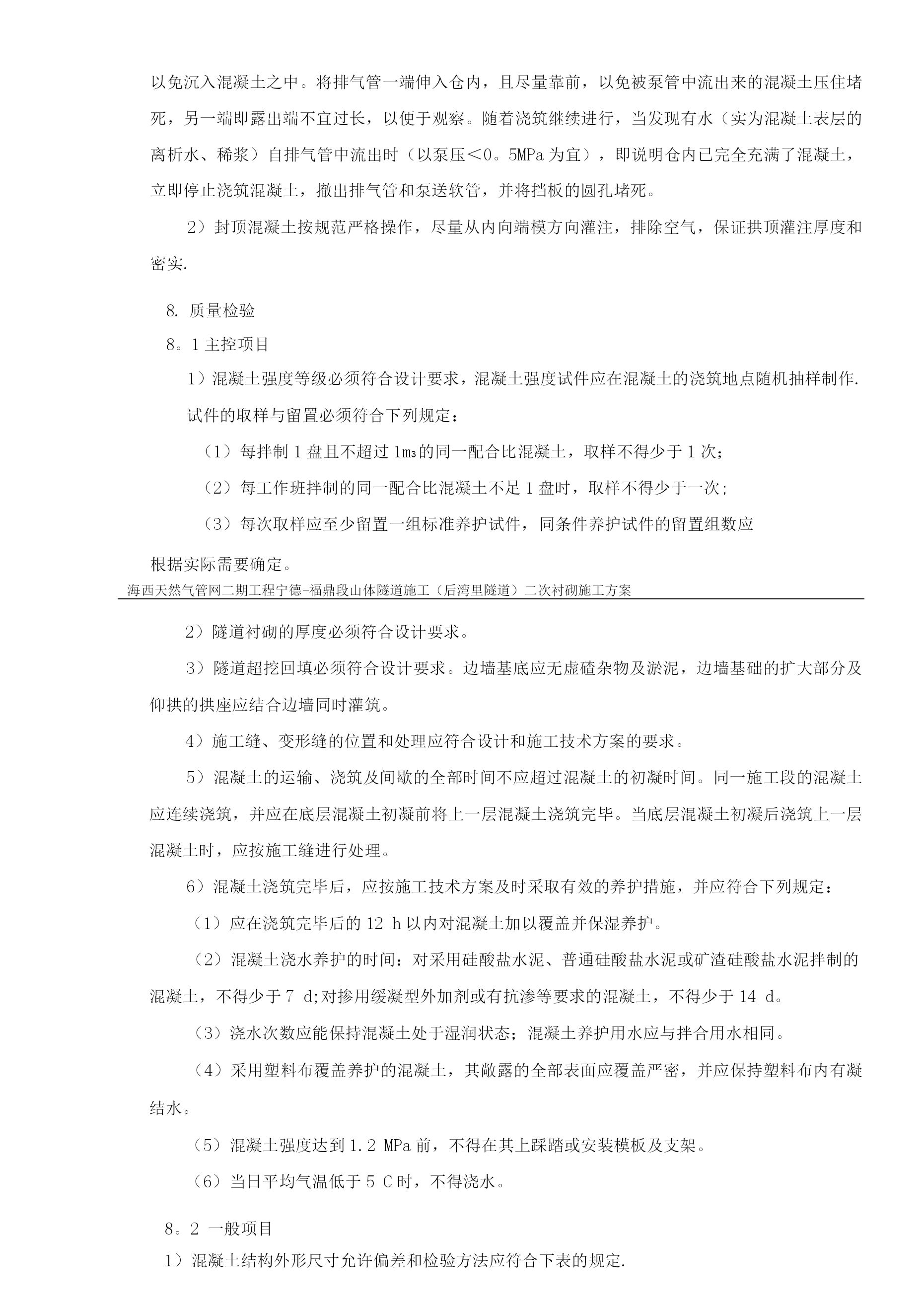

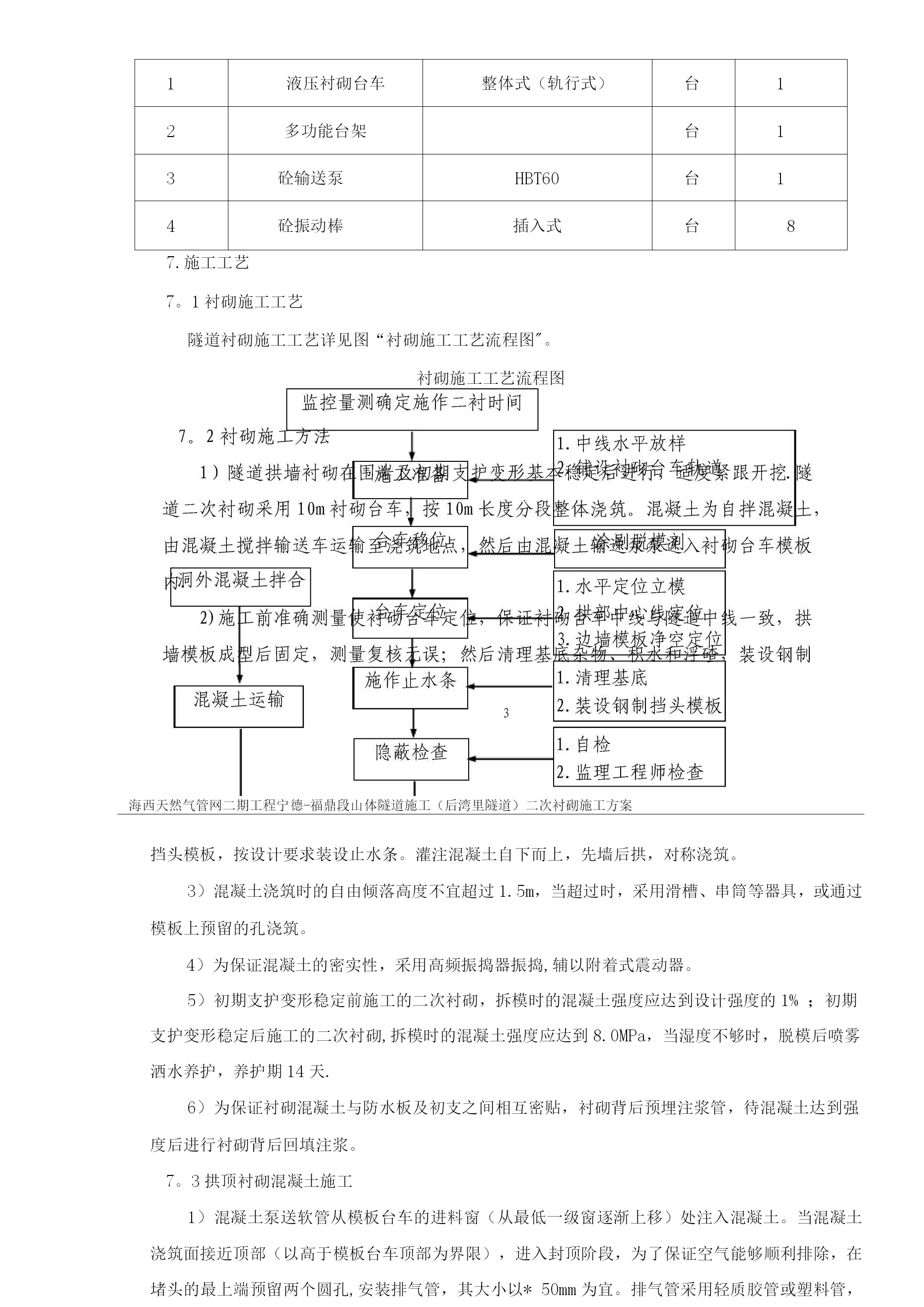

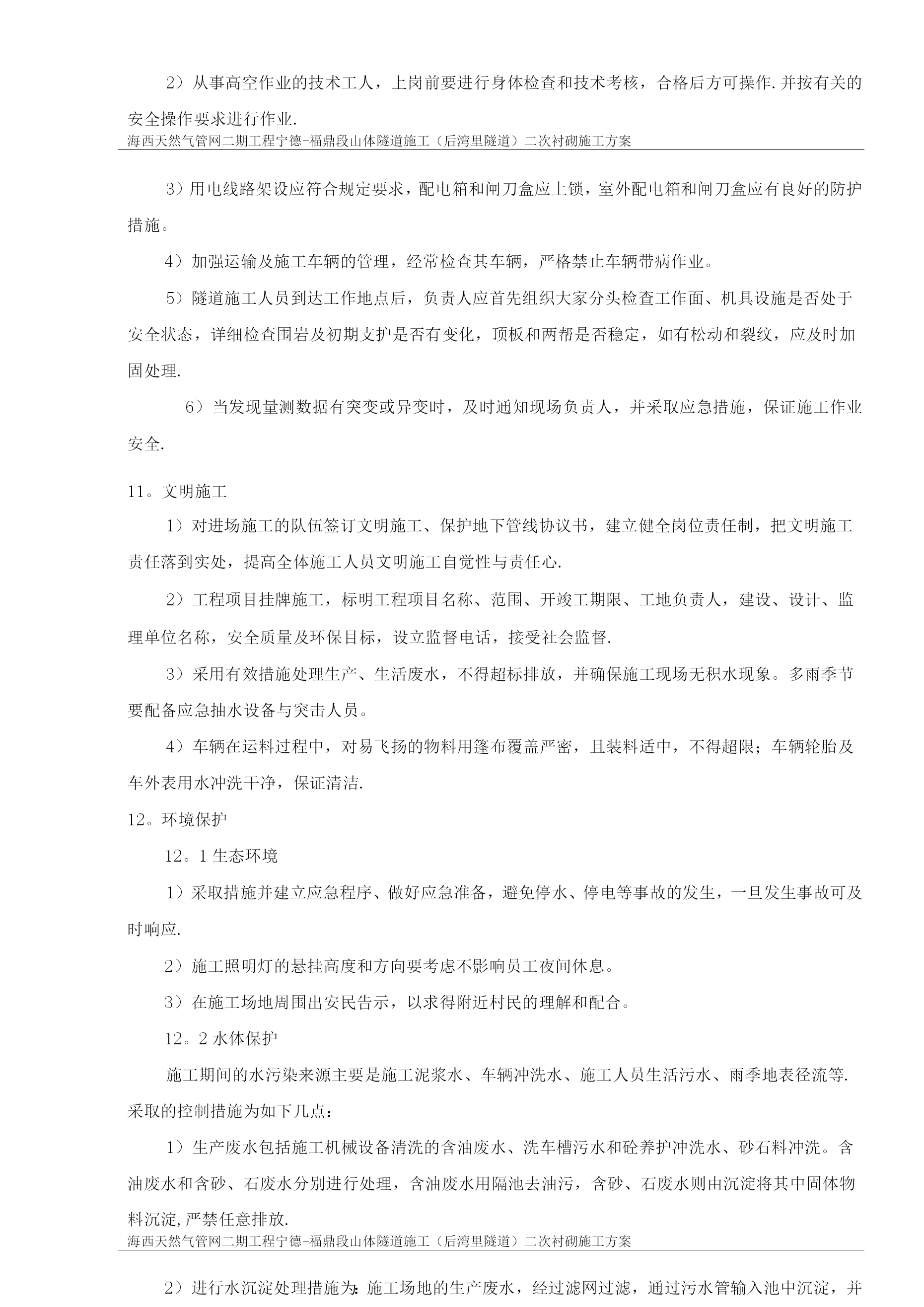

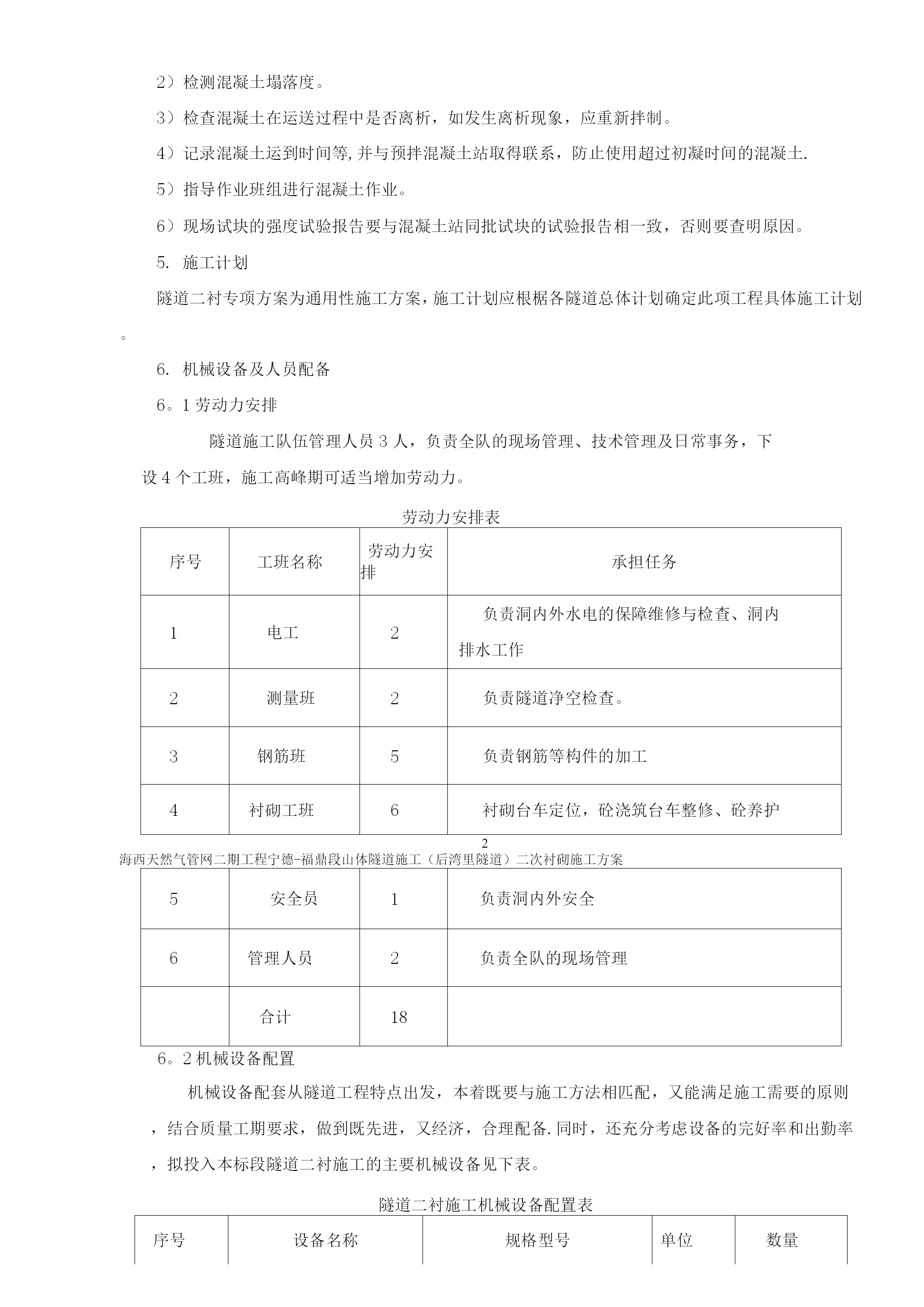

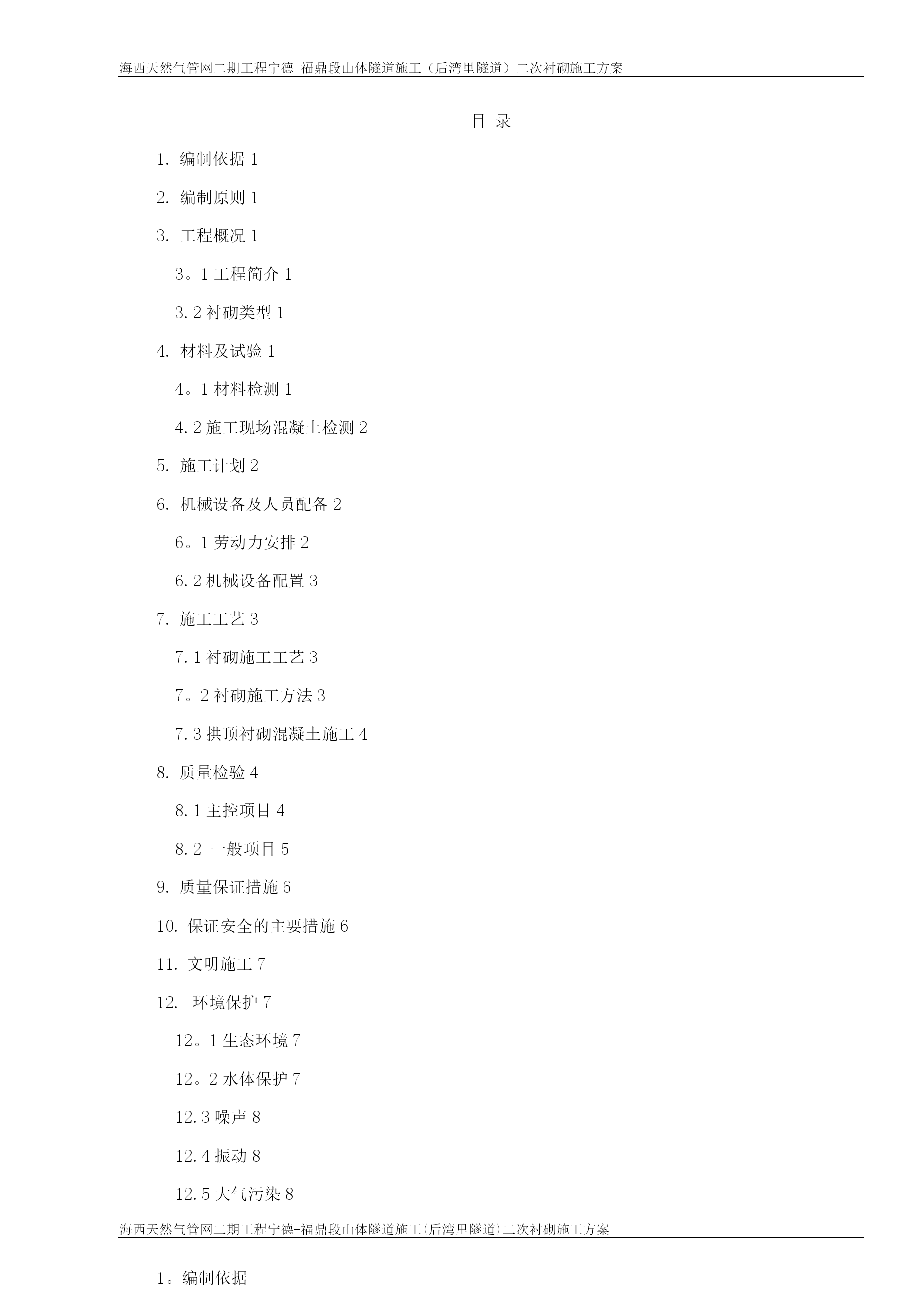

海西天然气管网二期工程宁德-福鼎段山体隧道施工（后湾里隧道）二次衬砌施工方案目录TOC\o"1-5"\h\z编制依据1编制原则1工程概况13。1工程简介13.2衬砌类型1材料及试验14。1材料检测14.2施工现场混凝土检测2施工计划2机械设备及人员配备26。1劳动力安排26.2机械设备配置3施工工艺37.1衬砌施工工艺37。2衬砌施工方法37.3拱顶衬砌混凝土施工4质量检验48.1主控项目48.2一般项目5质量保证措施6保证安全的主要措施6文明施工7环境保护712。1生态环境712。2水体保护712.3噪声812.4振动812.5大气污染8海西天然气管网二期工程宁德-福鼎段山体隧道施工(后湾里隧道)二次衬砌施工方案1。编制依据后湾里隧道施工设计图纸；《地下工程防水技术规范》(GB50108—28)《公路隧道设计规范》(JTGD70—24)；《公路隧道施工技术规范》(JTG/TF60—29)；《公路工程质量检验评定标准》(JTG/TF80/1—24)2。编制原则隧道二衬施工方案根据后湾里隧道的设计图纸、洞内围岩级别，选择适宜的方法进行施工；采用新技术、新设备、新方案,做到适用性和先进性相结合，进行技术经济方案的比选，选择最优方案施工；提高施工机械化水平，提高劳动生产率，加快施工进度，确保工程质量.总结经验教训，不断的提高隧道工程二衬施工质量，为隧道工程施工安全保驾护航。隧道二衬施工方案除应符合《公路隧道施工技术细则》外，应符合环境保护和劳动卫生有关法律、法规的要求.3。工程概况3.1工程简介海西天然气管网二期工程是福建省重点工程，输气干线设计压力7。5MPa，设计管径①813mn。隧道净断面规格为2.7*2。7m，本标段隧道工程为后湾里隧道。后湾里隧道设计为变坡隧道形式，隧道长度为312.51m，坡度为52.06%和1.75%.地貌单元为构造侵蚀—剥蚀低山地貌。其微地貌特形态主要为缓坡、陡坡、陡崖、山脊、冲沟等.隧址区内活动断裂不发育，无新构造活动迹象，区域较稳定。3。2衬砌类型III级：C30混凝土，厚20cm；IV级：C30混凝土，厚30cm;V级：C30钢筋混凝土，厚35cm。4。材料及试验4。1材料检测对所有购进原材料和商品混凝土的出厂合格证和说明书进行验收，并登记记录。海西天然气管网二期工程宁德-福鼎段山体隧道施工（后湾里隧道）二次衬砌施工方案2）对有合格证的原材料进行复验，复验合格的原材料才能使用.3）经复验不合格的原材料,书面通知物资部门做出标记，隔离存放防止误用，并作退货处理。4）对钢筋检测：按规定对钢筋取样进行抗拉和冷弯试验，及时出具报告。4.2施工现场混凝土检测1）在混凝土施工时，实行全过程检测。2）检测混凝土塌落度。3）检查混凝土在运送过程中是否离析，如发生离析现象，应重新拌制。4）记录混凝土运到时间等,并与预拌混凝土站取得联系，防止使用超过初凝时间的混凝土.5）指导作业班组进行混凝土作业。6）现场试块的强度试验报告要与混凝土站同批试块的试验报告相一致，否则要查明原因。施工计划隧道二衬专项方案为通用性施工方案，施工计划应根椐各隧道总体计划确定此项工程具体施工计划。机械设备及人员配备6。1劳动力安排隧道施工队伍管理人员3人，负责全队的现场管理、技术管理及日常事务，下设4个工班，施工高峰期可适当增加劳动力。劳动力安排表序号工班名称劳动力安排承担任务1电工2负责洞内外水电的保障维修与检查、洞内排水工作2测量班2负责隧道净空检查。3钢筋班5负责钢筋等构件的加工4衬砌工班6衬砌台车定位，砼浇筑台车整修、砼养护2海西天然气管网二期工程宁德-福鼎段山体隧道施工（后湾里隧道）二次衬砌施工方案5安全员1负责洞内外安全6管理人员2负责全队的现场管理合计186。2机械设备配置机械设备配套从隧道工程特点出发，本着既要与施工方法相匹配，又能满足施工需要的原则，结合质量工期要求，做到既先进，又经济，合理配备.同时，还充分考虑设备的完好率和出勤率，拟投入本标段隧道二衬施工的主要机械设备见下表。隧道二衬施工机械设备配置表序号设备名称规格型号单位数量1液压衬砌台车整体式（轨行式）台12多功能台架台13砼输送泵HBT60台14砼振动棒插入式台87.施工工艺7。1衬砌施工工艺隧道衬砌施工工艺详见图“衬砌施工工艺流程图"。衬砌施工工艺流程图海西天然气管网二期工程宁德-福鼎段山体隧道施工（后湾里隧道）二次衬砌施工方案挡头模板，按设计要求装设止水条。灌注混凝土自下而上，先墙后拱，对称浇筑。3）混凝土浇筑时的自由倾落高度不宜超过1.5m，当超过时，采用滑槽、串筒等器具，或通过模
