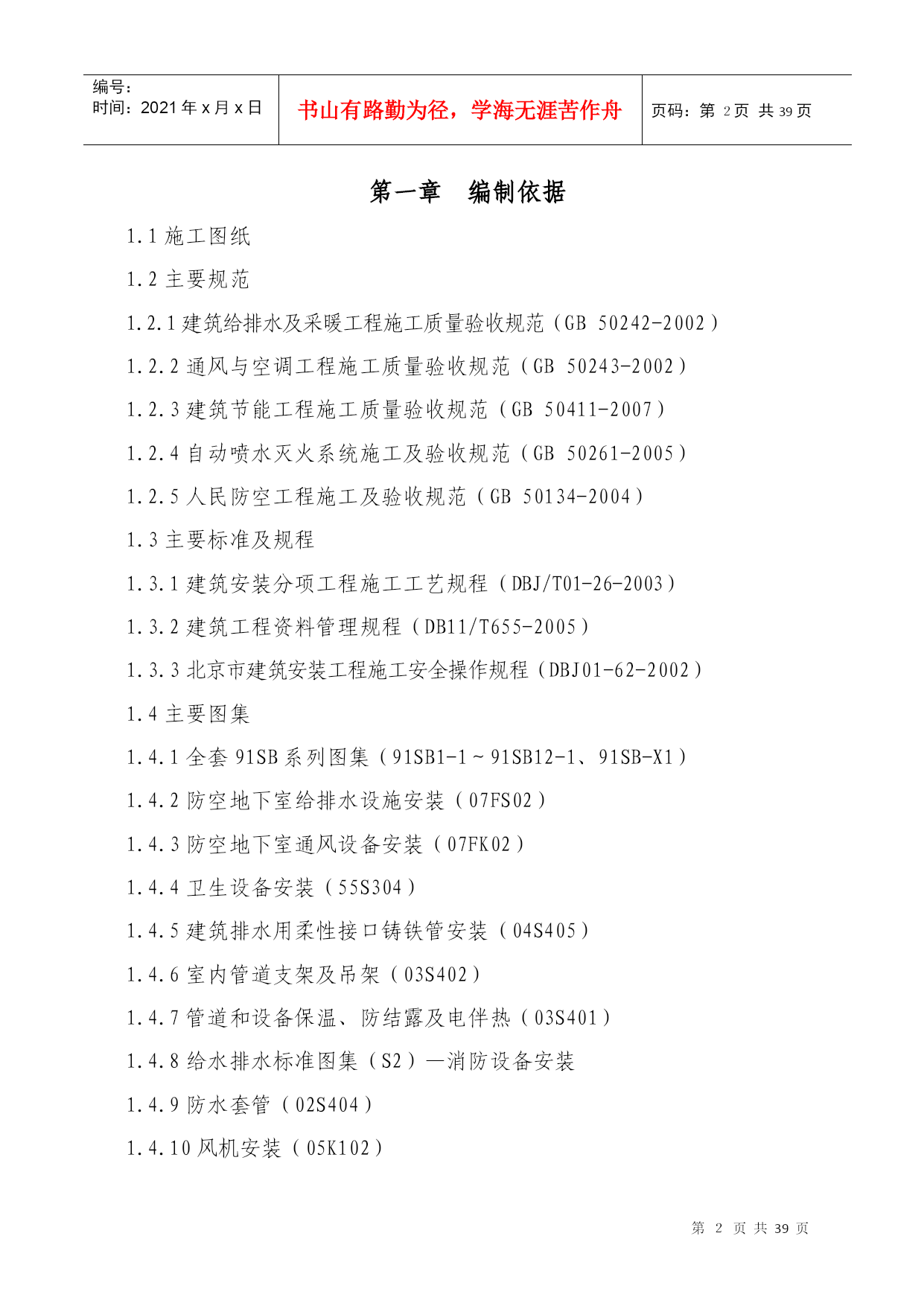

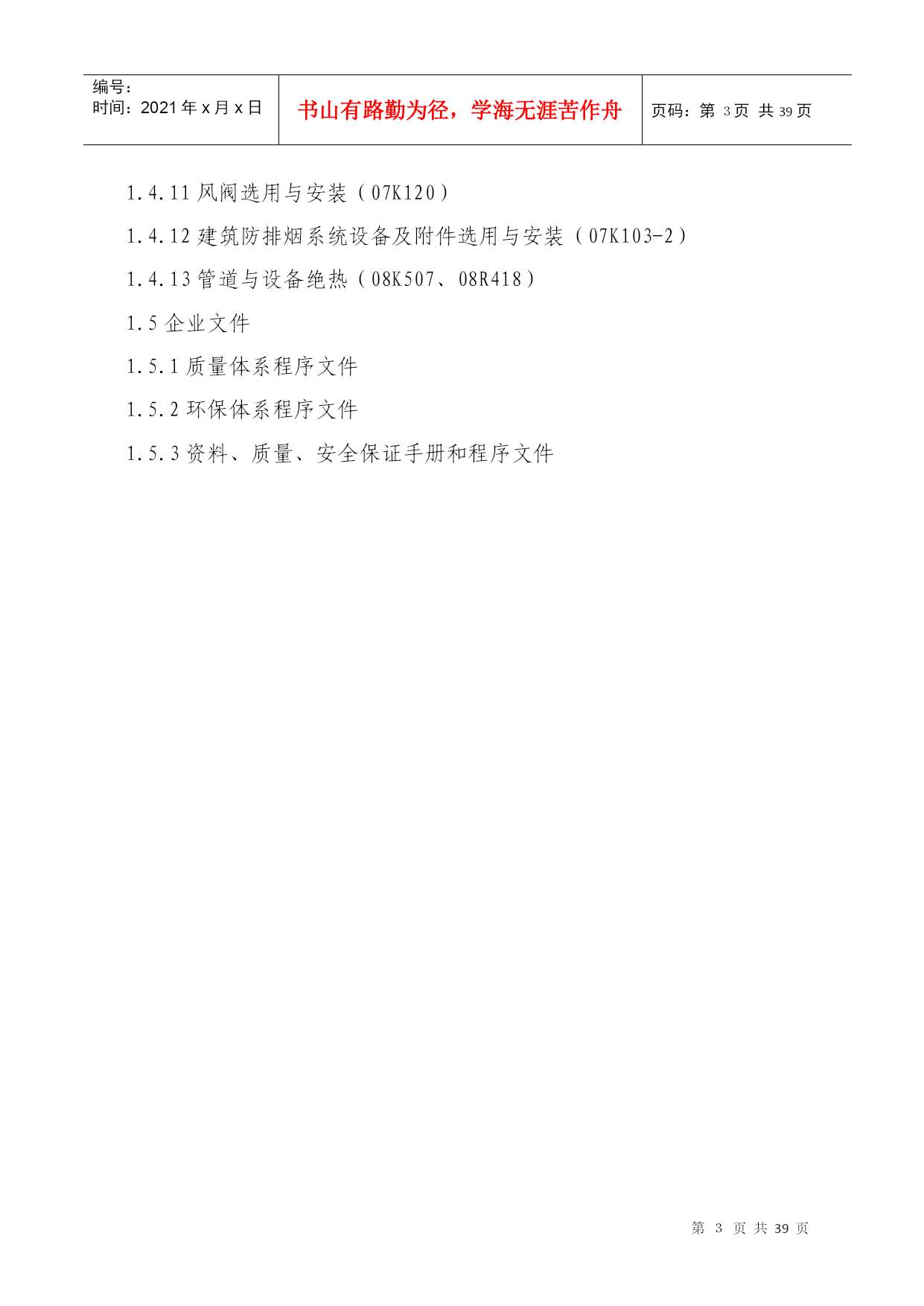

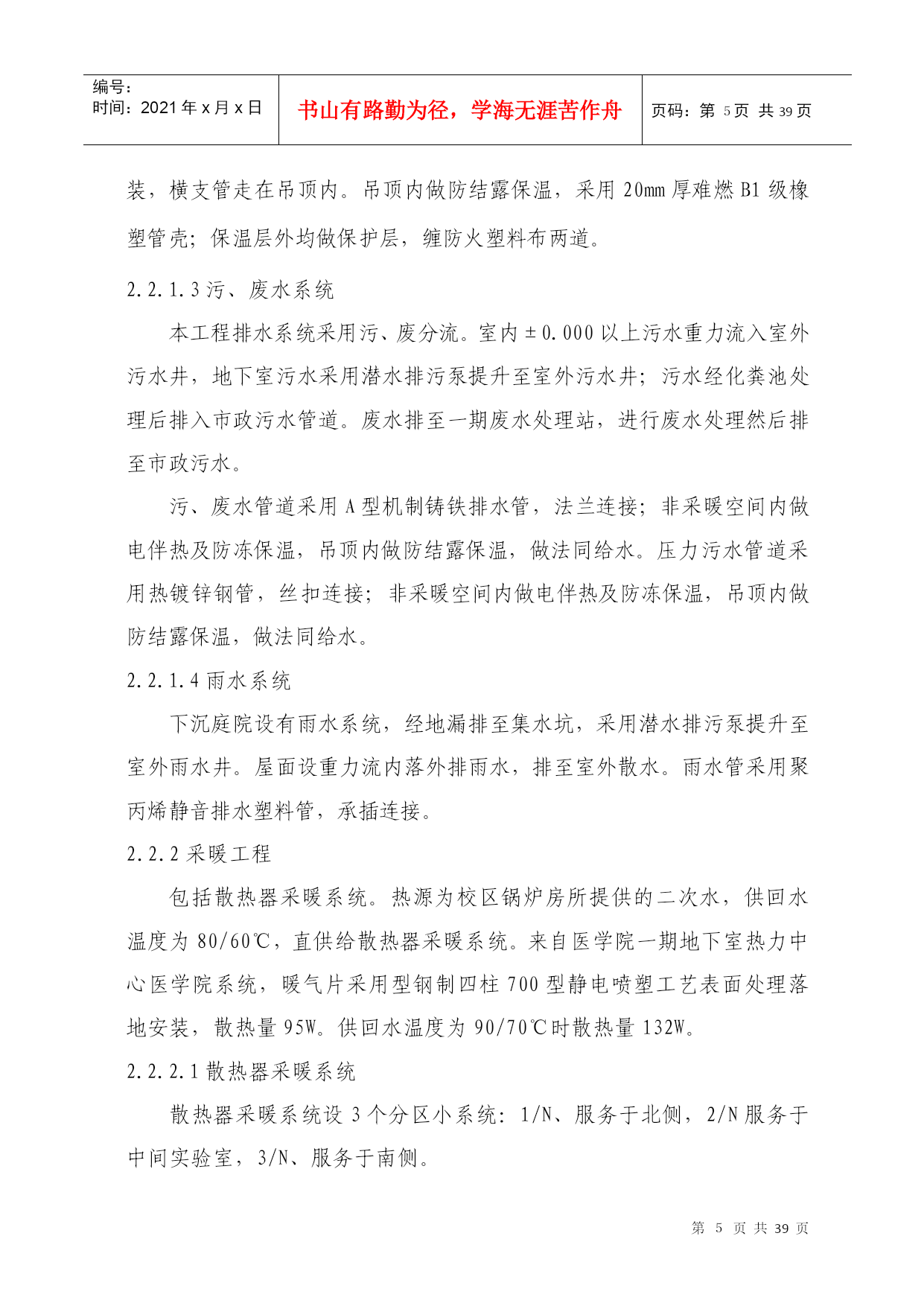

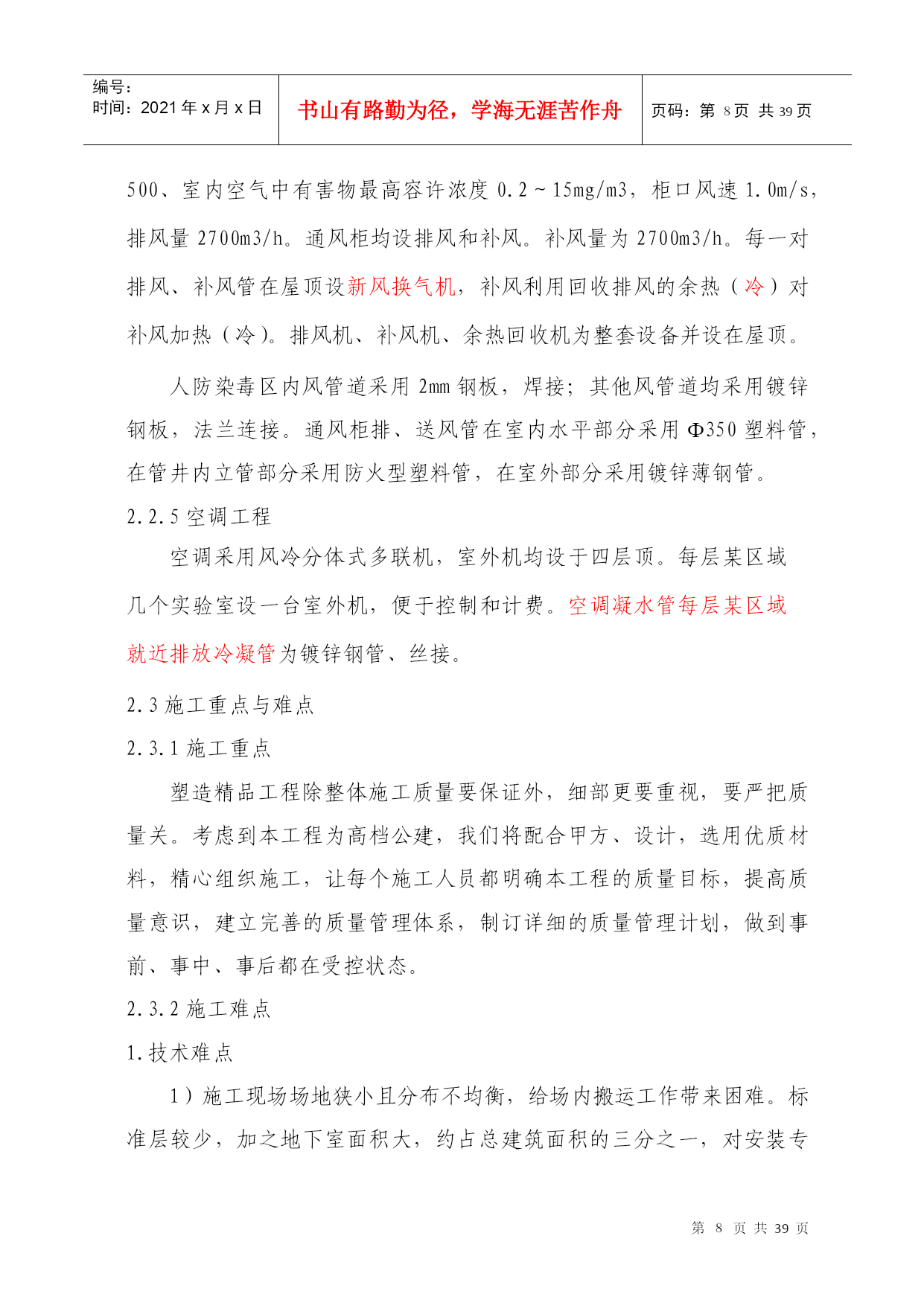

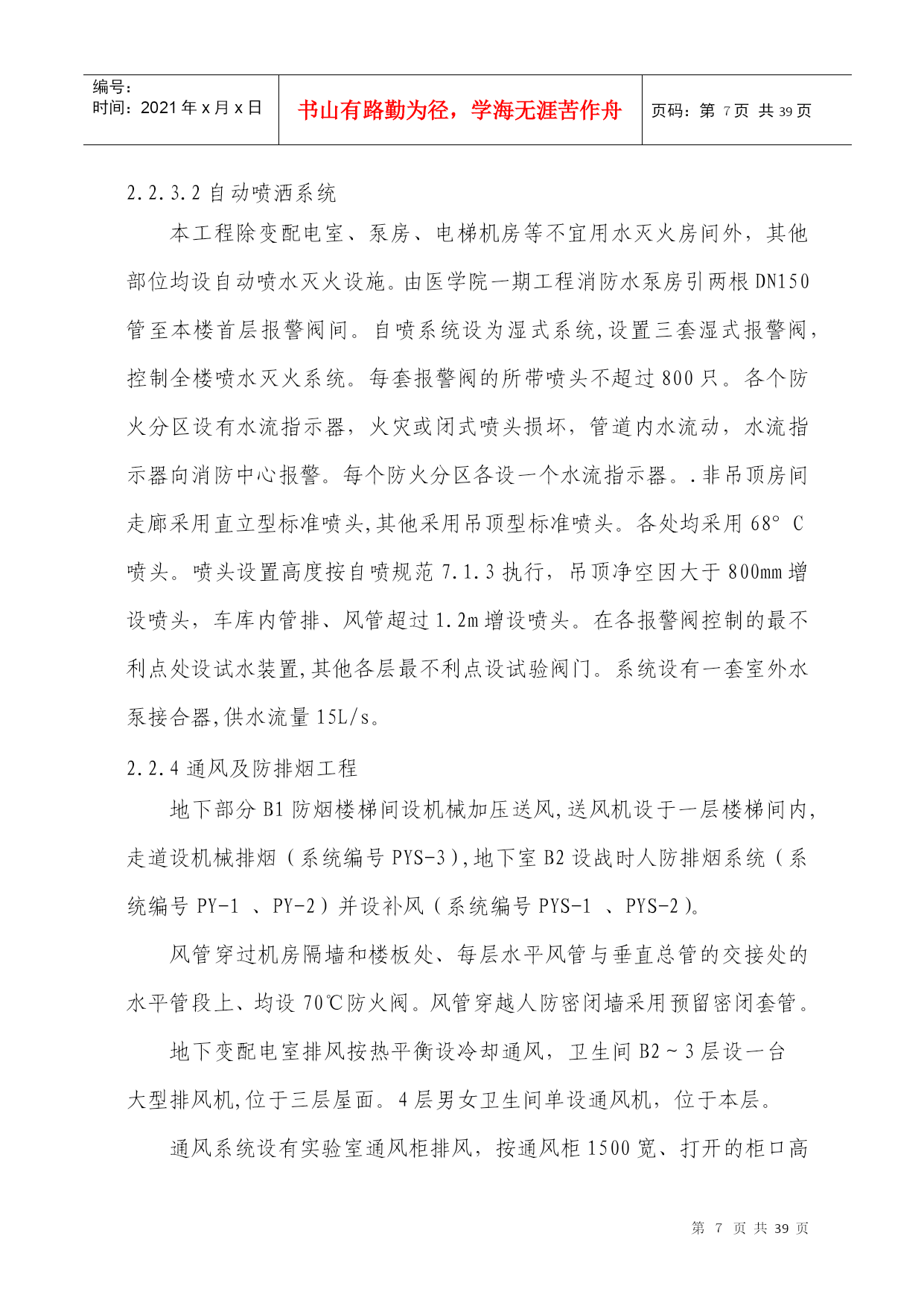

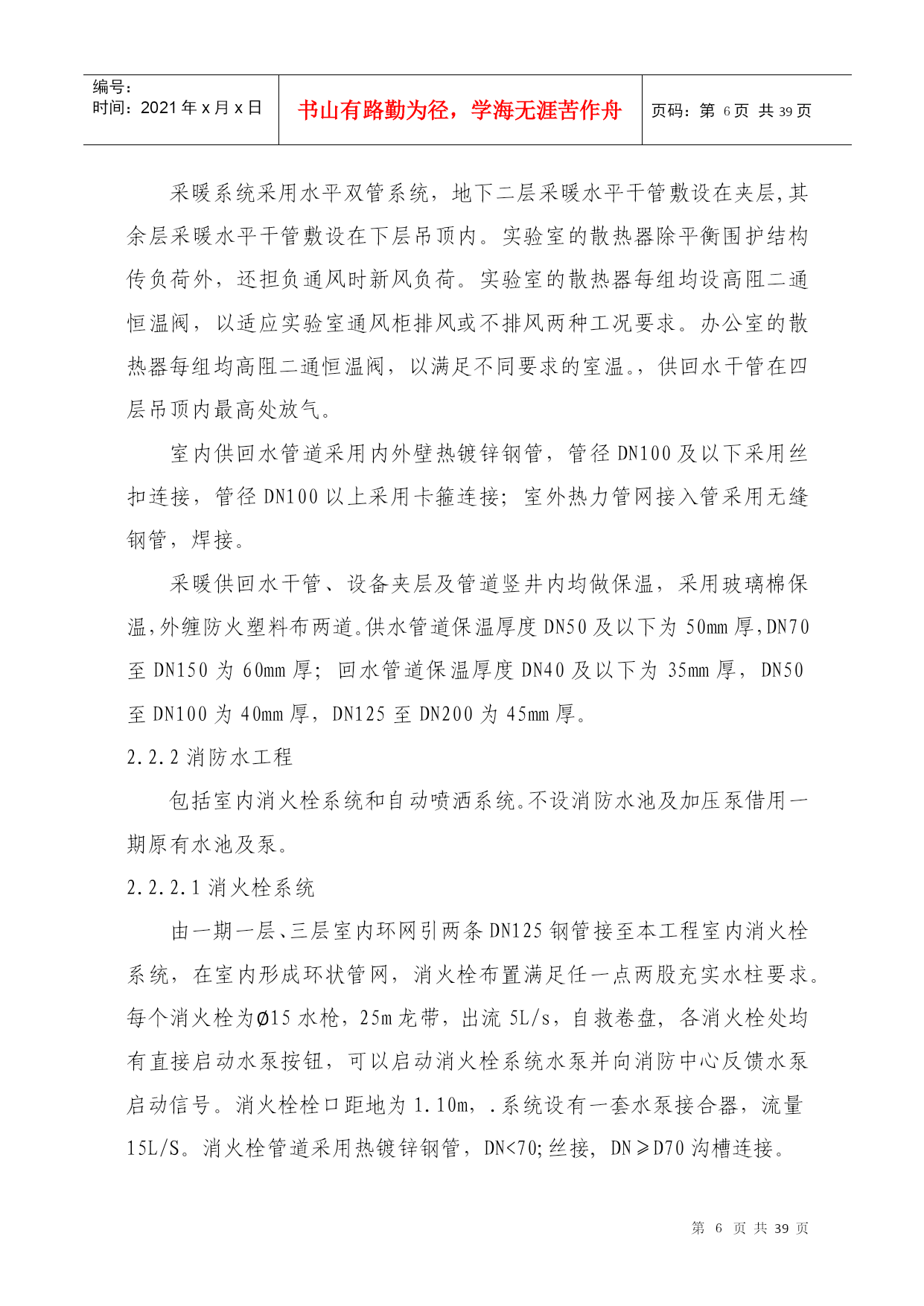

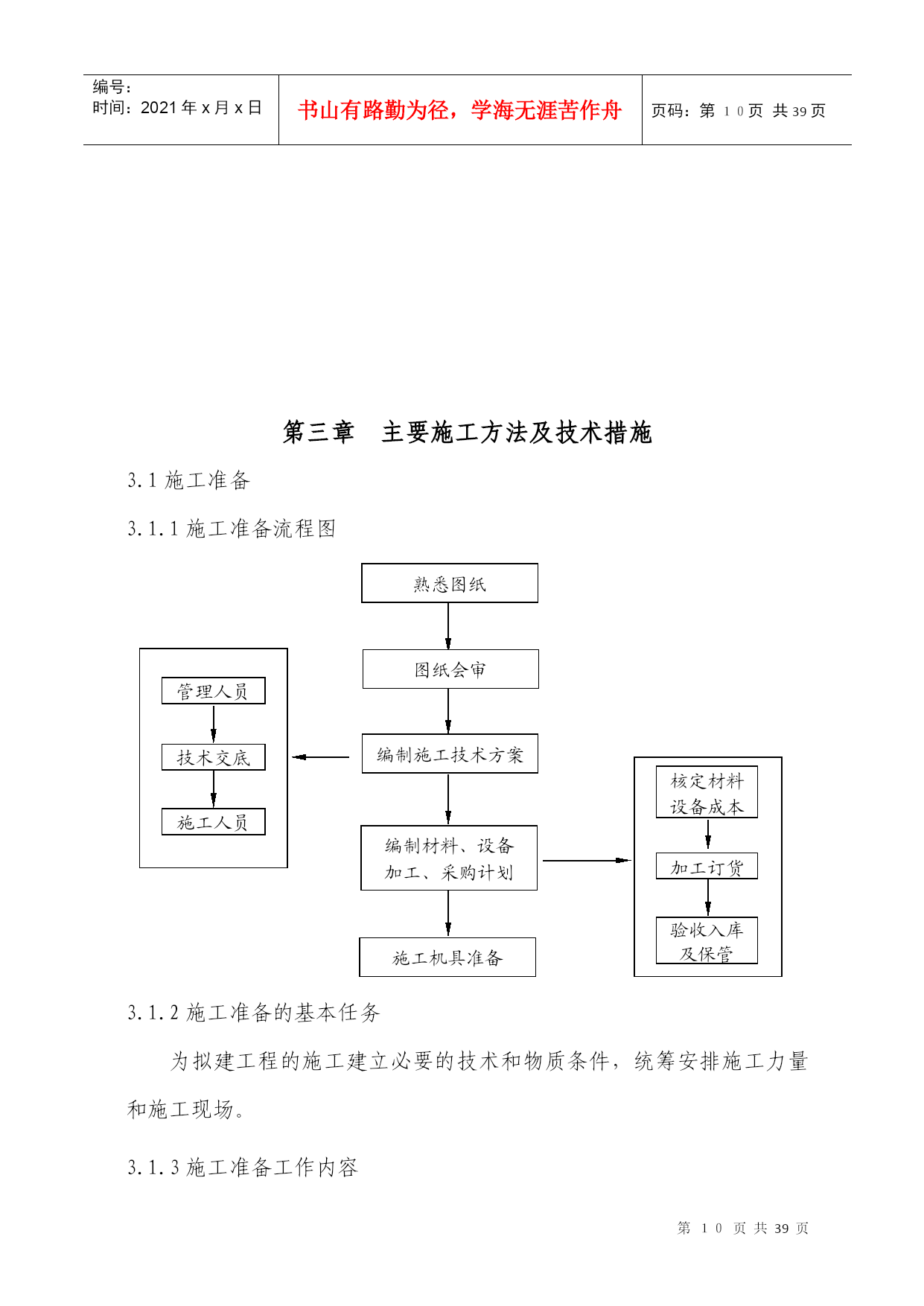

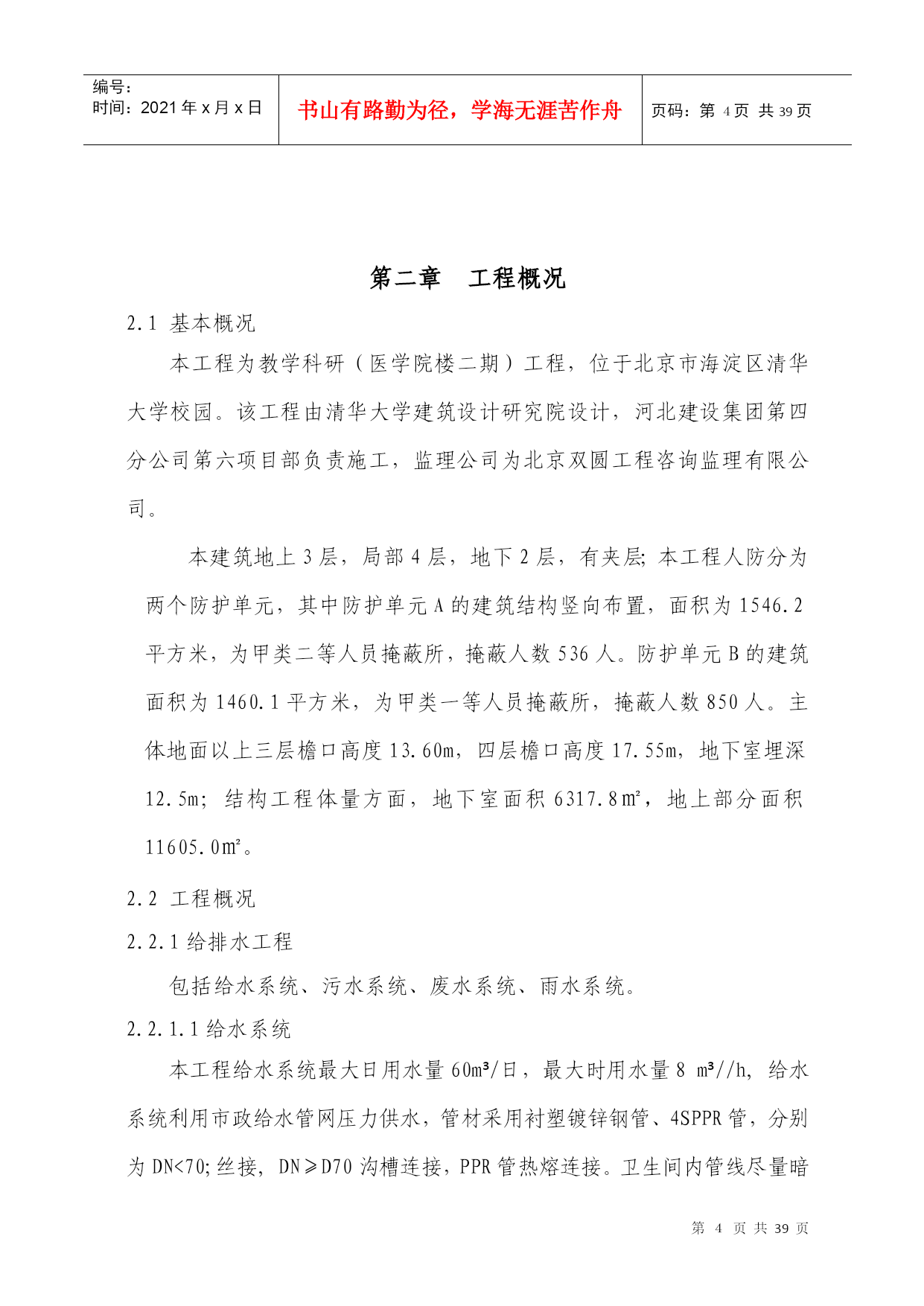

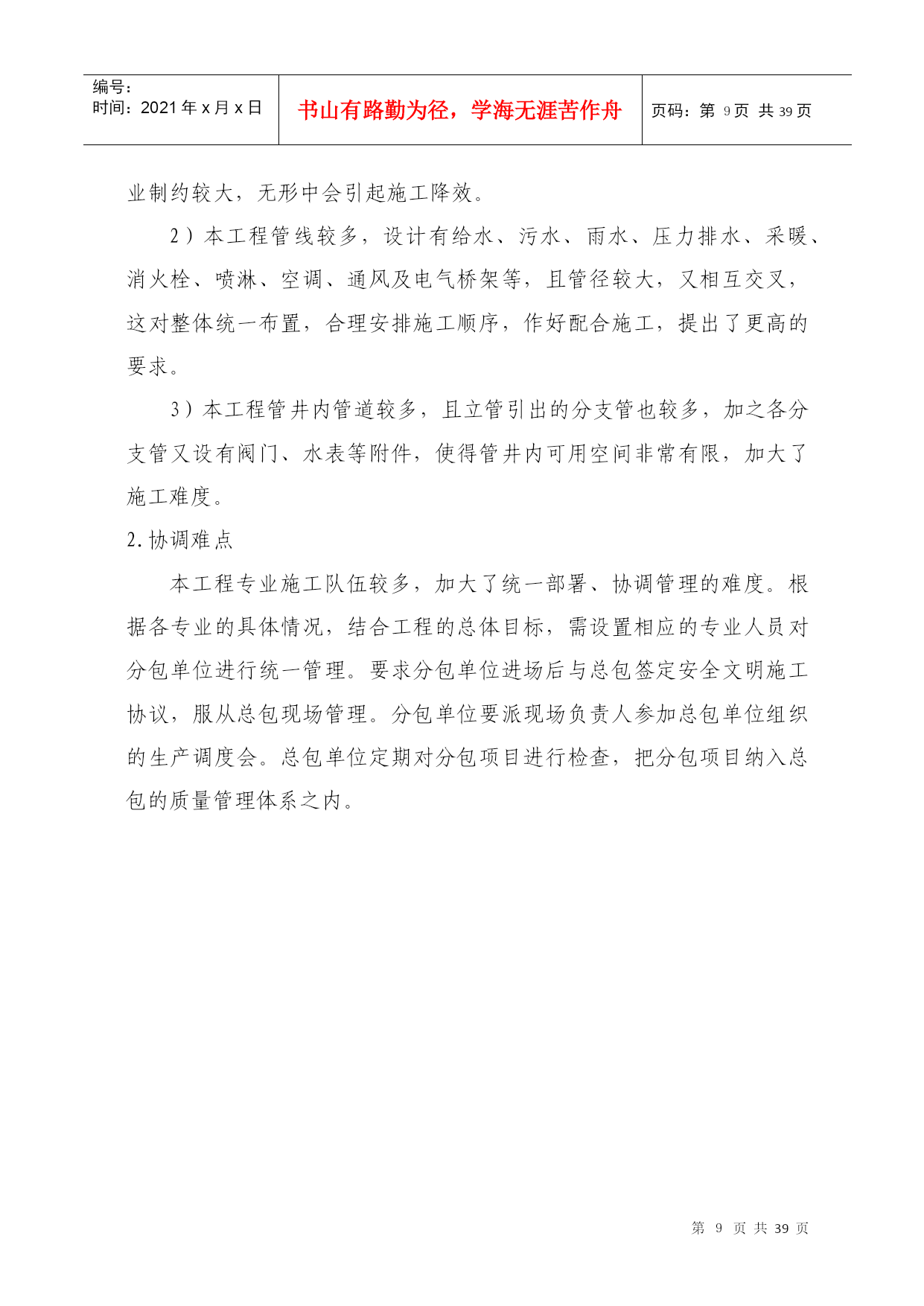

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE３９页共NUMPAGES39页第PAGE\*MERGEFORMAT３９页共NUMPAGES\*MERGEFORMAT39页目录第一章编制依据――――――――――――――――――――――――――――2第二章工程概况――――――――――――――――――――――――――――4第三章主要施工方法及技术措施⒈给排水工程―――――――――――――――――――――――――10⒉采暖工程―――――――――――――――――――――――――――20⒊通风及防排烟工程―――――――――――――――――――――23⒋消防水工程―――――――――――――――――――――――――32⒌空调工程―――――――――――――――――――――――――――31第四章保障措施⒈成品保护措施――――――――――――――――――――――――31⒉质量保证措施――――――――――――――――――――――――32⒊安全保障措施――――――――――――――――――――――――33⒋工期保障措施――――――――――――――――――――――――34第五章施工资料――――――――――――――――――――――――――――35第六章见证计划――――――――――――――――――――――――――――36附图――――――――――――――――――――――――――――――37附表――――――――――――――――――――――――――――――38第一章编制依据1.1施工图纸1.2主要规范1.2.1建筑给排水及采暖工程施工质量验收规范（GB50242-2002）1.2.2通风与空调工程施工质量验收规范（GB50243-2002）1.2.3建筑节能工程施工质量验收规范（GB50411-2007）1.2.4自动喷水灭火系统施工及验收规范（GB50261-2005）1.2.5人民防空工程施工及验收规范（GB50134-2004）1.3主要标准及规程1.3.1建筑安装分项工程施工工艺规程（DBJ/T01-26-2003）1.3.2建筑工程资料管理规程（DB11/T655-2005）1.3.3北京市建筑安装工程施工安全操作规程（DBJ01-62-2002）1.4主要图集1.4.1全套91SB系列图集（91SB1-1～91SB12-1、91SB-X1）1.4.2防空地下室给排水设施安装（07FS02）1.4.3防空地下室通风设备安装（07FK02）1.4.4卫生设备安装（55S304）1.4.5建筑排水用柔性接口铸铁管安装（04S405）1.4.6室内管道支架及吊架（03S402）1.4.7管道和设备保温、防结露及电伴热（03S401）1.4.8给水排水标准图集（S2）—消防设备安装1.4.9防水套管（02S404）1.4.10风机安装（05K102）1.4.11风阀选用与安装（07K120）1.4.12建筑防排烟系统设备及附件选用与安装（07K103-2）1.4.13管道与设备绝热（08K507、08R418）1.5企业文件1.5.1质量体系程序文件1.5.2环保体系程序文件1.5.3资料、质量、安全保证手册和程序文件第二章工程概况2.1基本概况本工程为教学科研（医学院楼二期）工程，位于北京市海淀区清华大学校园。该工程由清华大学建筑设计研究院设计，河北建设集团第四分公司第六项目部负责施工，监理公司为北京双圆工程咨询监理有限公司。本建筑地上3层，局部4层，地下2层，有夹层；本工程人防分为两个防护单元，其中防护单元A的建筑结构竖向布置，面积为1546.2平方米，为甲类二等人员掩蔽所，掩蔽人数536人。防护单元B的建筑面积为1460.1平方米，为甲类一等人员掩蔽所，掩蔽人数850人。主体地面以上三层檐口高度13.60m，四层檐口高度17.55m，地下室埋深12.5m；结构工程体量方面，地下室面积6317.8㎡，地上部分面积11605.0㎡。2.2工程概况2.2.1给排水工程包括给水系统、污水系统、废水系统、雨水系统。2.2.1.1给水系统本工程给水系统最大日用水量60m³/日，最大时用水量8m³//h,给水系统利用市政给水管网压力供水，管材采用衬塑镀锌钢管、4SPPR管，分别为DN<70;丝接,DN≥D70沟槽连接，PPR管热熔连接。卫生间内管线尽量暗装，横支管走在吊顶内。吊顶内做防结露保温，采用20mm厚难燃B1级橡塑管壳；保温层外均做保护层，缠防火塑料布两道。2.2.1.3污、废水系统本工程排水系统采用污、废分流。室内±0.000以上污水重力流入室外
