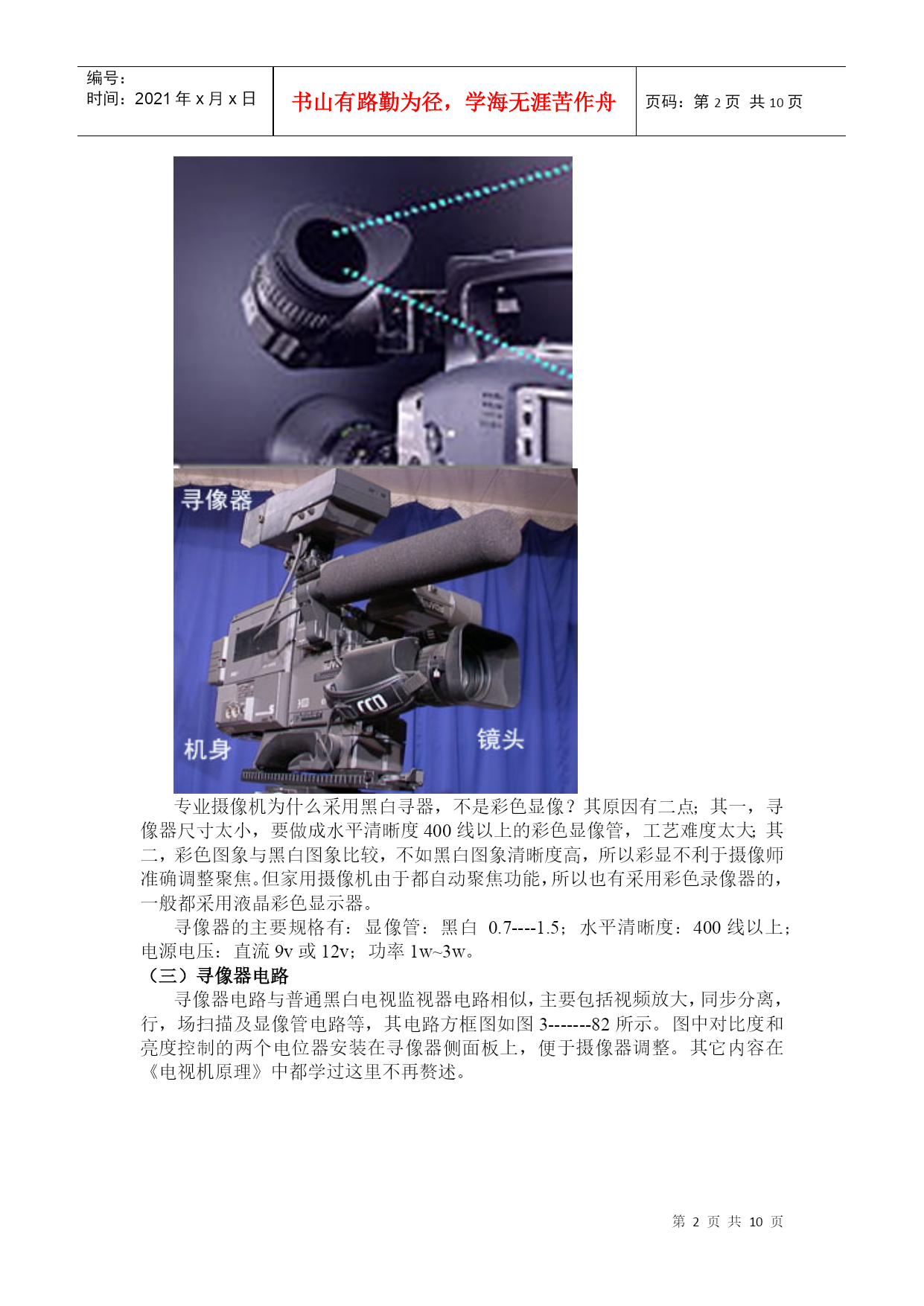

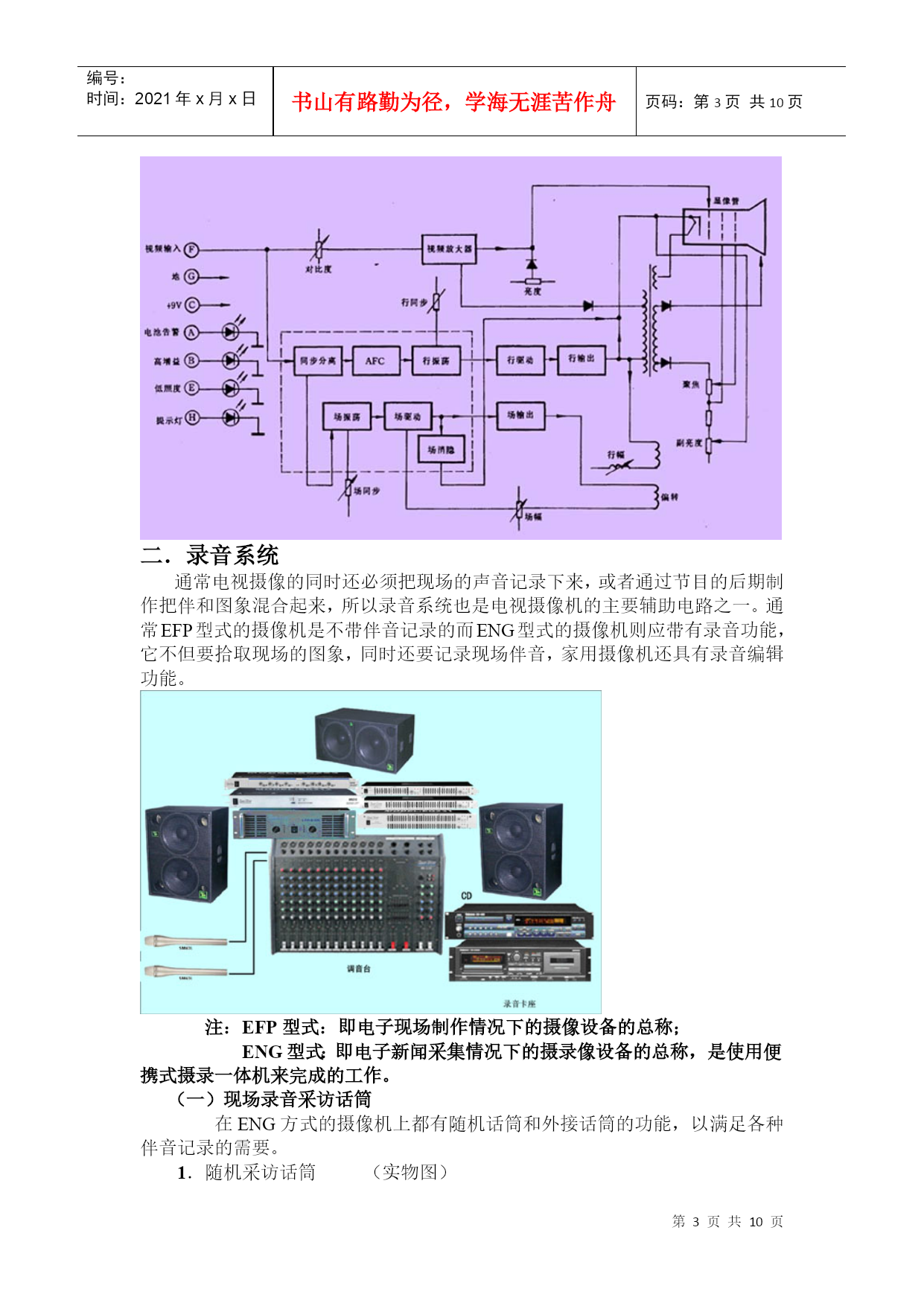

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE10页共NUMPAGES10页第PAGE\*MERGEFORMAT10页共NUMPAGES\*MERGEFORMAT10页3.9彩色摄像机的其它附属设备一．电子寻像器电子寻像器是摄像机的重要附属设备之一，它主要的功能是在拍摄时寻找拍摄目标，取景，因此也叫取景器。电子寻像器不是由光学部件组成，而是由电子电路组成，其实质是一台小小的图象鉴示器。电子寻像器承担了寻像，取景任务，还兼任其它多项功能，具体介绍如下。（一）主要功能1寻像，取景。送取拍照画面，并以寻像器上显示的图像为参考进行聚焦，光圈，变焦等镜头操作。2技术性监视。可以作为监视器监视录制工作完成后的图象重放。3摄像机状态显示。摄像机多种状态都可以由寻像器屏幕的英文或英文缩写显示。如若屏幕上出现“AUTO”字样，说明有自动光圈（AUTOIRIS），自动白平衡（AUTOWHITE），自动中心重合（AUTOCENTRING），等自动功能被使用；再如，自动白平衡调整完毕。则显示（WHT：OK）；自动黑平衡调整完毕（BLK：OK）；电子快门状态（SHUTTER：OFF或1/250，1/1000等）；自动光圈状态（A：IPIS：NOPM或+1，-1等）。大部分专业摄像器外框上有几个发光二极管，用于状态指示，如（REC/TACCY）录象提示；（GAINUP）增益提升指示等等。4告警指示。当摄像机出现电力不足或拍摄景物照度太低等情况时，也会通过寻像器发出告警指示。如，电池供电不足告警：闪烁的“BATT”字样；拍摄照度不足：“LOWLIGHT”；磁带已到末尾：“TAPEEND”等等。（二）。主要规格便携式摄像机的寻像器一般采用0.7-----1.5英寸的黑白显像管，演播室用摄像机（座机）其寻像器往往选用4----6英寸的黑白显像管，并安装在摄像机顶部（实物图），便于在后面操纵时观看。专业摄像机为什么采用黑白寻器，不是彩色显像？其原因有二点；其一，寻像器尺寸太小，要做成水平清晰度400线以上的彩色显像管，工艺难度太大；其二，彩色图象与黑白图象比较，不如黑白图象清晰度高，所以彩显不利于摄像师准确调整聚焦。但家用摄像机由于都自动聚焦功能，所以也有采用彩色录像器的，一般都采用液晶彩色显示器。寻像器的主要规格有：显像管：黑白0.7----1.5；水平清晰度：400线以上；电源电压：直流9v或12v；功率1w~3w。（三）寻像器电路寻像器电路与普通黑白电视监视器电路相似，主要包括视频放大，同步分离，行，场扫描及显像管电路等，其电路方框图如图3-------82所示。图中对比度和亮度控制的两个电位器安装在寻像器侧面板上，便于摄像器调整。其它内容在《电视机原理》中都学过这里不再赘述。二．录音系统通常电视摄像的同时还必须把现场的声音记录下来，或者通过节目的后期制作把伴和图象混合起来，所以录音系统也是电视摄像机的主要辅助电路之一。通常EFP型式的摄像机是不带伴音记录的而ENG型式的摄像机则应带有录音功能，它不但要拾取现场的图象，同时还要记录现场伴音，家用摄像机还具有录音编辑功能。注：EFP型式：即电子现场制作情况下的摄像设备的总称；ENG型式：即电子新闻采集情况下的摄录像设备的总称，是使用便携式摄录一体机来完成的工作。（一）现场录音采访话筒在ENG方式的摄像机上都有随机话筒和外接话筒的功能，以满足各种伴音记录的需要。1．随机采访话筒（实物图）它安装在摄像机头上，与变焦镜头同向平行地对着拍摄目标。在摄像机开启录像工作的同时，音频通道亦被接通，其录音信号与图象信号一起送到录象机内。由于话筒是与机头同步运动的，因此它取的是全量音。一般专业摄像机话筒都是具有一定方向性的话筒，家用摄像机则多采用驻极体话筒，方向性差一些，但都具有较高的灵敏度。由于外景拍摄时录音工作受然环境影响较大，如刮风声造成录音杂音等等，所以在录音话筒上一般都加套防风罩。2．外接采访话筒为了达到画面特写与声音特写相一致，应该把话筒线延长，这样使录音过程有更大的灵活性，并使伴音更形象效果。外接话筒有手接方式或吊装爱长拉杆上由专门的录音人员操作。（二）声道与磁迹摄像机的音频通道比较简单，主要由宽频带音频放大器和音频信号输出端组成它的标准输出阻抗是600欧，0dB。在摄录一体机内，声音输出记录有两种方式；1．纵向音频记录一般音频记录是纵向磁迹形式录在磁带上，即音频磁迹走向一致，并分为CH---1,CH---2两个声道，即立体声录音，如图3-----87所示。家用摄像机有单声道录音，也有立体声录音。2．调频音频在高质量音频记录中，如betacamsp摄录机又增加了两路调频音频
