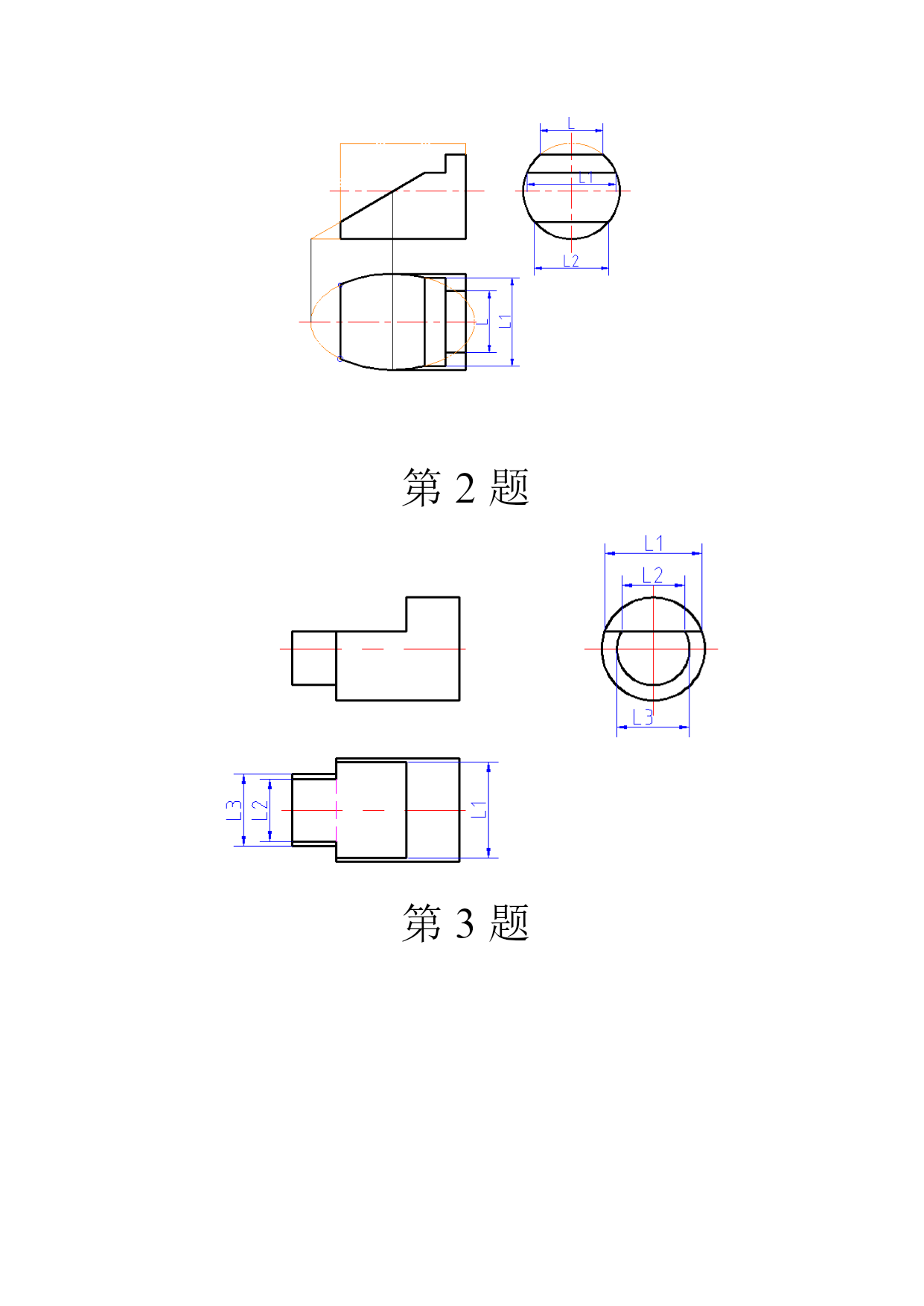

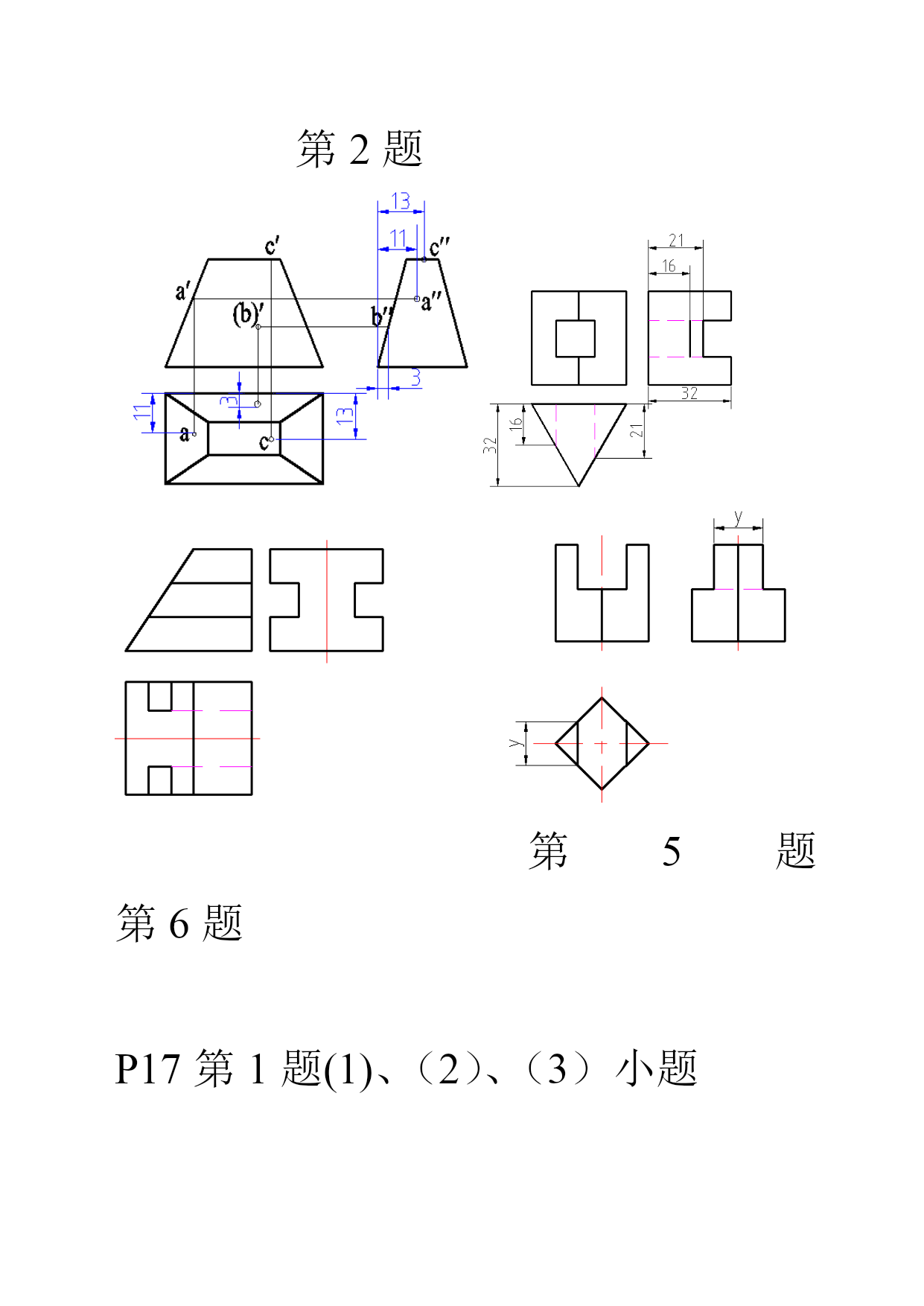

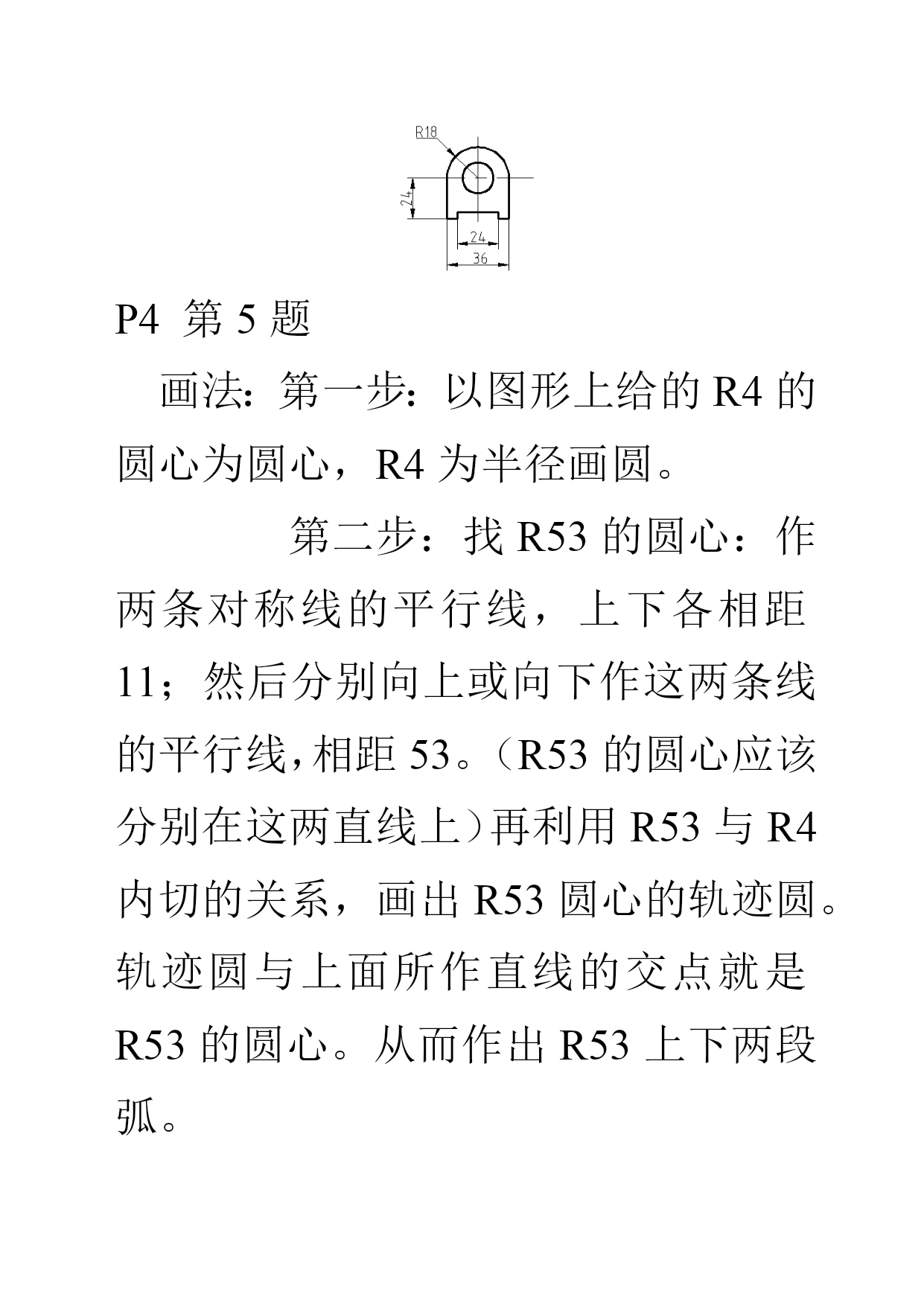

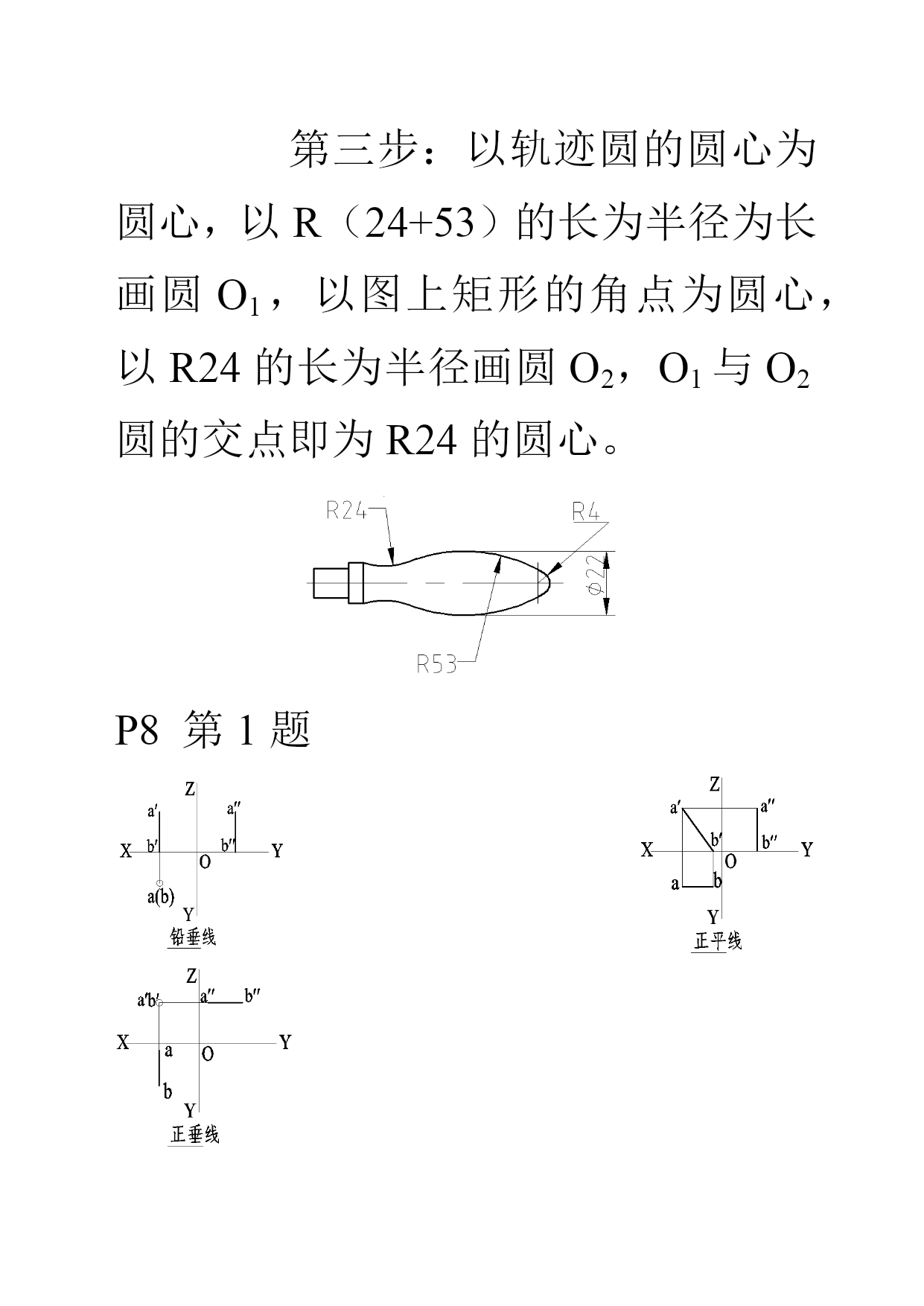

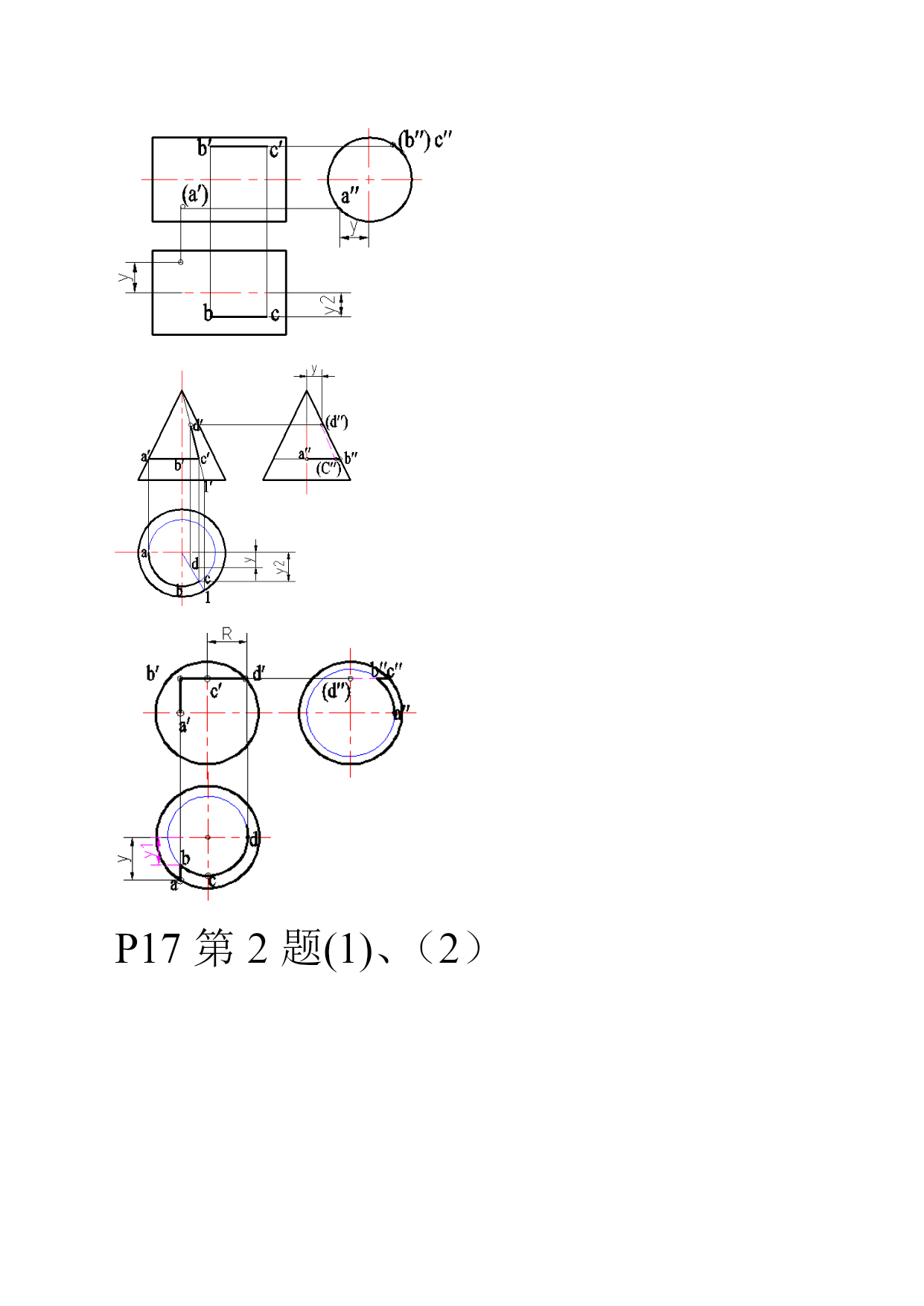

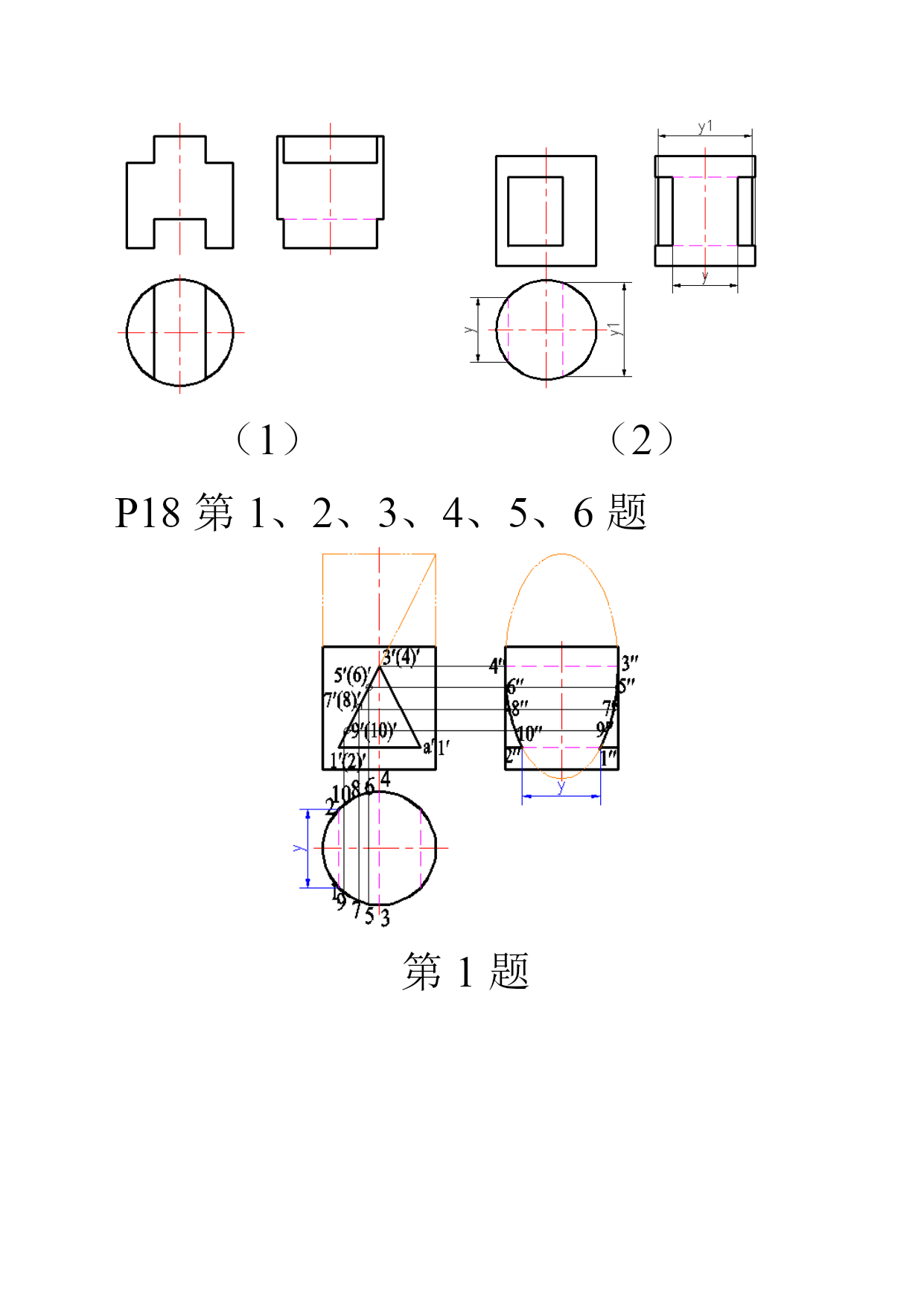

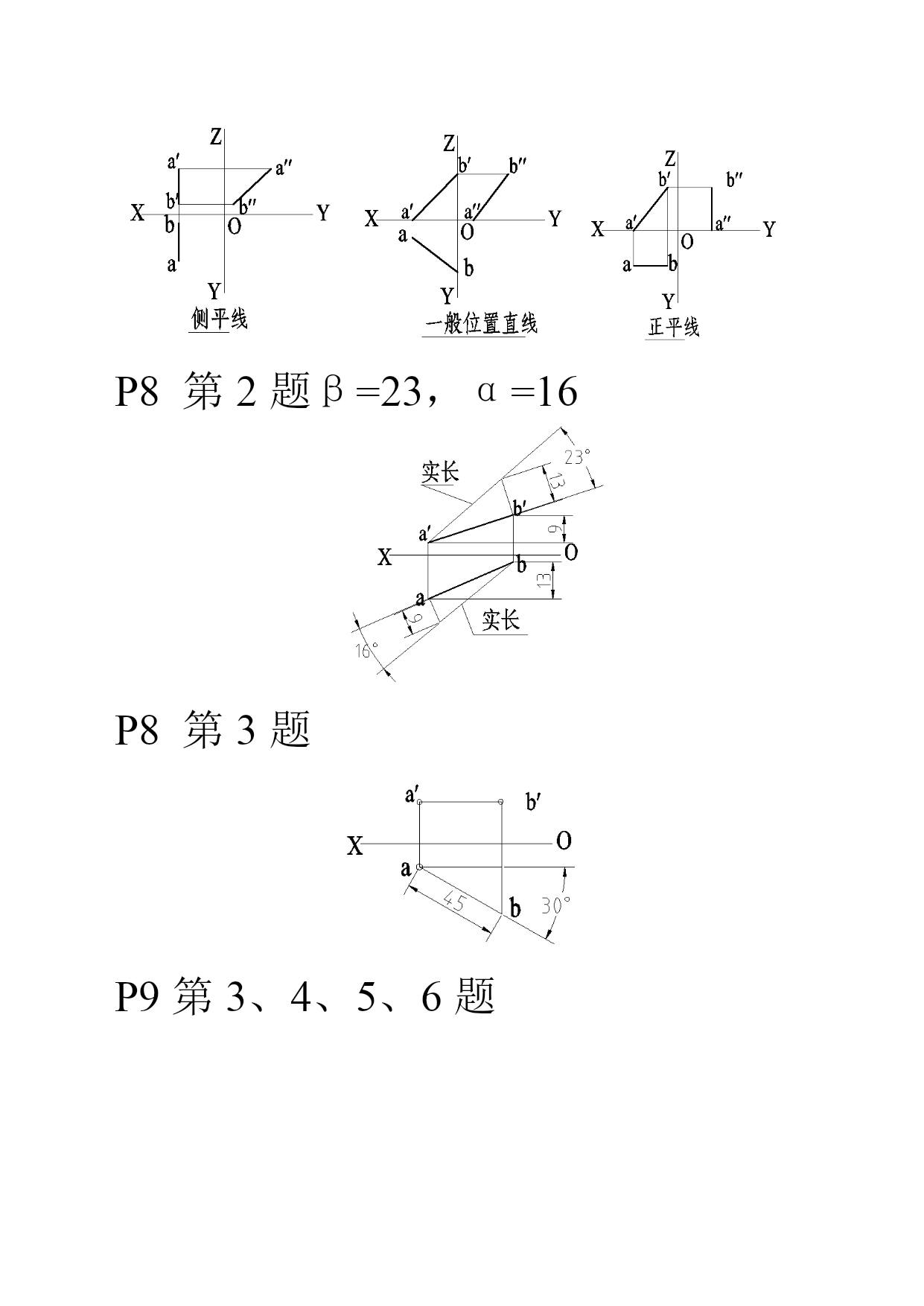

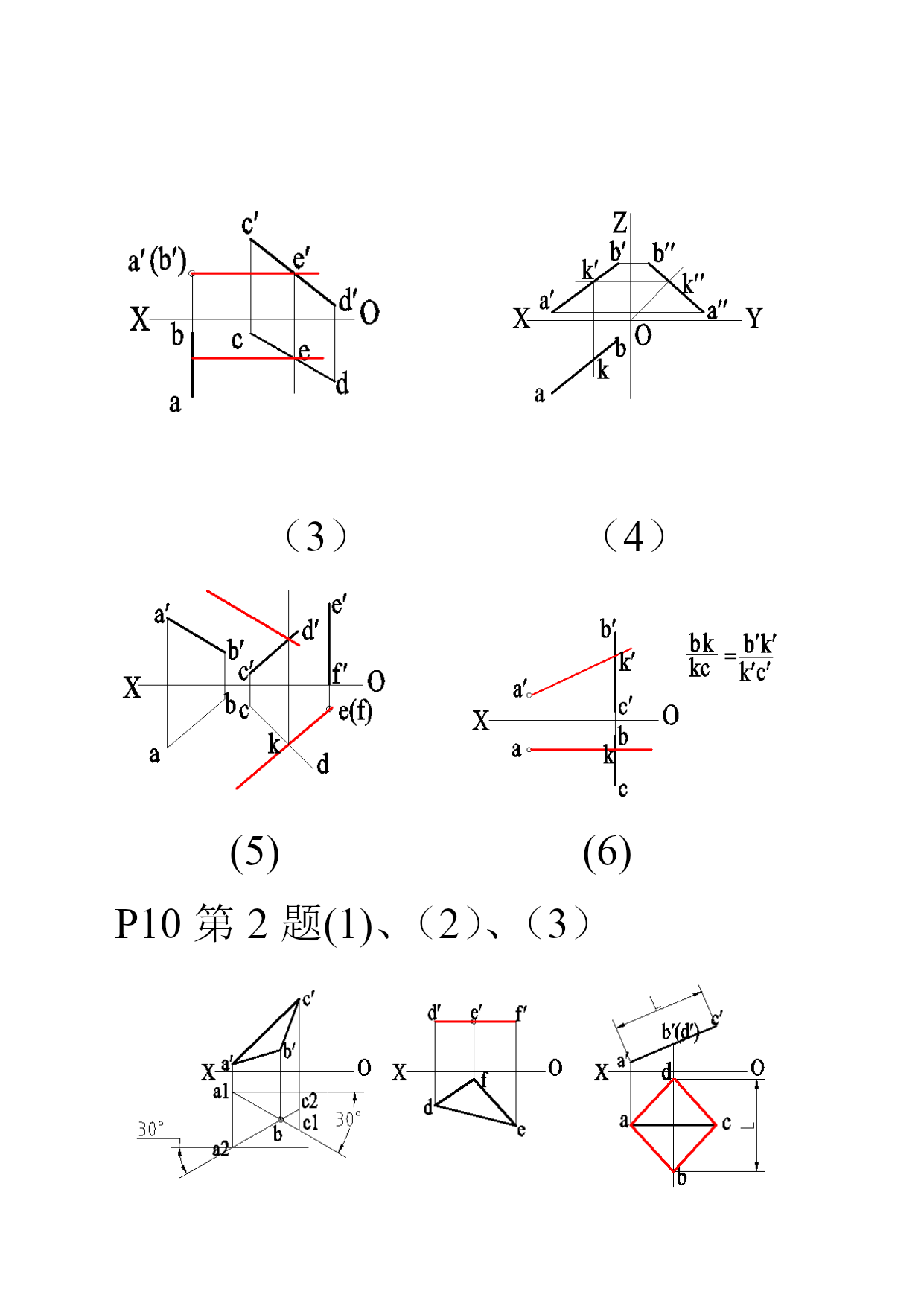

P3第3题(尺寸数字从图中量，注意标注方法)P3第4题有3处错误：1.R18的转折处错；2.数字24的方向错；3.24与36是平行方向的尺寸应保持小尺寸靠近图形，大尺寸远离图形。P4第5题画法：第一步：以图形上给的R4的圆心为圆心，R4为半径画圆。第二步：找R53的圆心：作两条对称线的平行线，上下各相距11；然后分别向上或向下作这两条线的平行线，相距53。（R53的圆心应该分别在这两直线上）再利用R53与R4内切的关系，画出R53圆心的轨迹圆。轨迹圆与上面所作直线的交点就是R53的圆心。从而作出R53上下两段弧。第三步：以轨迹圆的圆心为圆心，以R（24+53）的长为半径为长画圆O1，以图上矩形的角点为圆心，以R24的长为半径画圆O2，O1与O2圆的交点即为R24的圆心。P8第1题P8第2题β=23，α=16P8第3题P9第3、4、5、6题（4）(6)P10第2题(1)、（2）、（3）P11第2、3题第2题第3题P16第1、2、3、4题第1题第2题第5题第6题P17第1题(1)、（2）、（3）小题P17第2题(1)、（2）（2）P18第1、2、3、4、5、6题第1题第2题第3题第4题第5题第6题P19第2题第3题第4题第5题第6题P20第1，2,3题第1题第2题第3题P20第4，5题第4题第5题P21第1、第2、第3、第4、第5、第6题第2题第3题第4题第5题第6题P24第1-9题第1题第2题第3题第4题第5题第6题第7题第8题第9题P26第1-9题第1题第2题第3题第4题第5题第6题第7题第8题第9题P28补全主视图(1)、(2)、(3)、(4)(2)(3)(4)P28.2补全左视图(1)(2)(3)P291-6题(2)（4）（6）P30（1）（2）(4)(6)P32第2题第3题第4题第5题P331-3第1题第2题编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE42页共NUMPAGES42页第PAGE\*MERGEFORMAT42页共NUMPAGES\*MERGEFORMAT42页1.圆筒的定形尺寸为¢10、¢20、21。2.底板的定形尺寸为40、22、6。3.底板的底面是高度方向的尺寸基准。4.底面的左端面是长度方向的尺寸基准。5.后支板和底板的后面共面的，这个面是宽度方向的尺寸基准。6.圆筒的高度方向定位尺寸是24；宽度方向定位尺寸是4；长度方向定位尺寸是37。7.底板上长膘圆孔的定形尺寸是R3和11；定位尺寸是13和10。P37第2题P38第1题(2)（4）第2题第3题P39第1题第3题P40第1小题第2小题P41第1小题第2小题第3小题第4小题P40第2小题第3小题P471（1）1（2）第2小题P49第1小题第2小题
