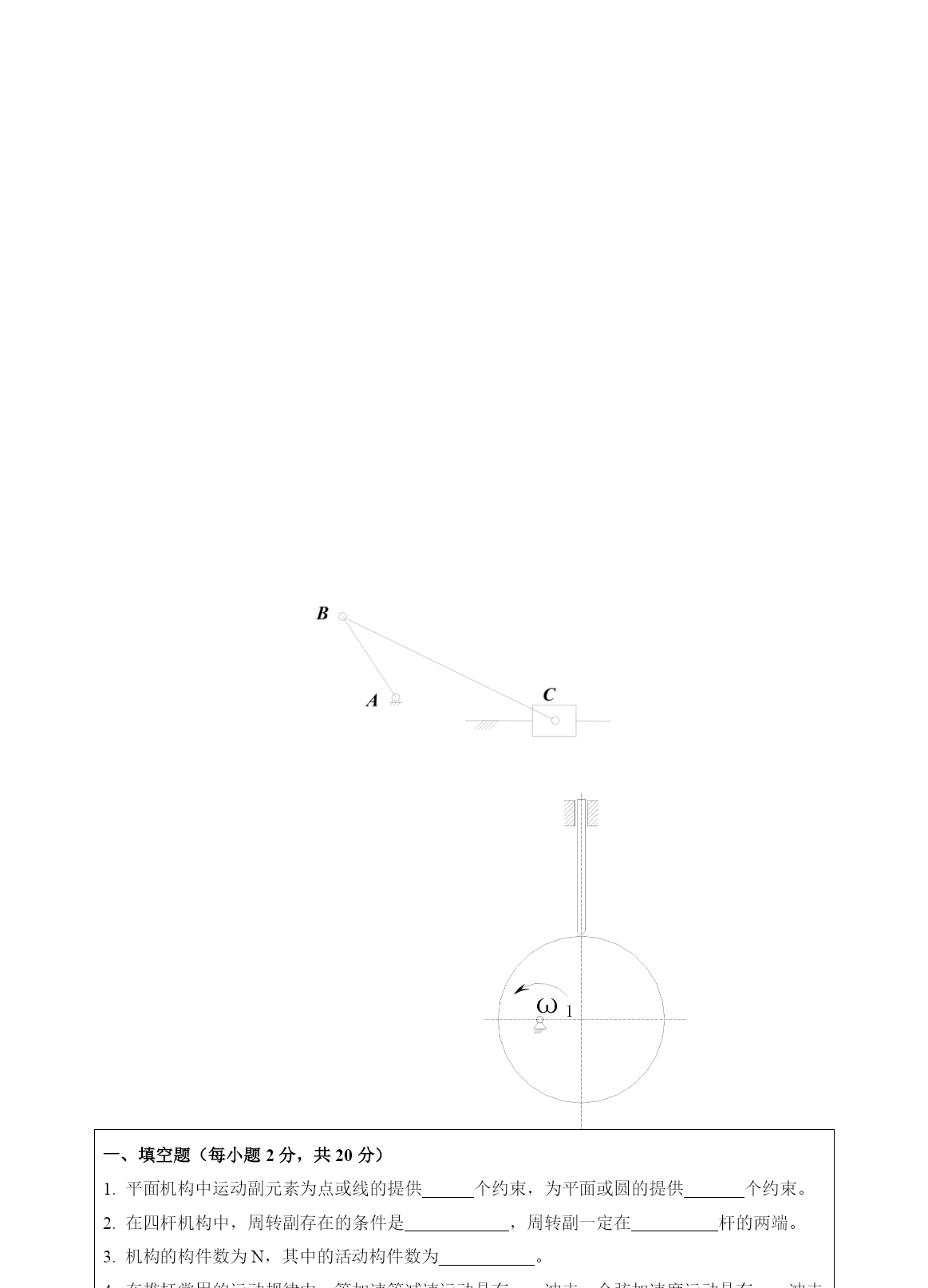

成人教育&网络教育20XX年5月课程考试试题学习中心：命题教师课程：机械基础考试时间100分钟考试形式：开□闭√A卷√B卷□学号姓名考试日期年月日一、填空题（每小题2分，共20分）1.平面机构中运动副元素为点或线的提供个约束，为平面或圆的提供个约束。2.在四杆机构中，周转副存在的条件是，周转副一定在杆的两端。3.机构的构件数为N，其中的活动构件数为。4.在推杆常用的运动规律中，等加速等减速运动具有冲击，余弦加速度运动具有冲击。5.一对直齿圆柱齿轮正确啮合的条件是，螺旋角为。6.带传动的设计准则是和。7.蜗杆蜗轮传动的主要失效形式是。8.链传动在工作过程中产生动载荷的原因是。9.采用阶梯轴的好处是和。10.滚动轴承的基本额定寿命等于。二、简答题（每小题5分，共20分）1.对心曲柄滑块四杆机构中的曲柄存在条件是什么？2.计算齿轮的中心距时应该考虑什么方面？3.为什么蜗杆传动中的蜗杆齿面应大于蜗轮而不是相反？4.轴的工作能力计算包含哪几个方面？三、分析题（每小题10分，共20分）1.曲柄滑块机构如图所示，滑块为主动件，试回答：（1）图示机构在此位置时的压力角；（2）图示机构的死点位置；（3）采用什么办法能够通过死点。第三题第1题题图2.在图示凸轮机构中，试分析（1）画出该机构的基圆；（2）标出机构在图示位置时的压力角和位移；（3）当凸轮沿图示方向转过后，标出该位置推杆位移和机构压力角；（4）标出推杆行程。第三题第2题题图四、计算题（每小题8分，共24分）1.计算图示机构的自由度，并指出是否存在局部自由度、复合铰链与虚约束，并说明所在位置。第四题第1题题图第四题第2题题图2.在图示周转轮系中，各齿轮齿数为，，，，齿轮1的转速为n1=200r/min，试求行星架H的转速nH。3.如图所示，螺栓联接受横向静载荷，采用4个的普通螺栓（，，，）。试计算该螺栓联接所允许传递的静载荷。五、设计题（每小题8分，共16分）1.设计一无急回运动的曲柄摇杆机构，已知摇杆长，摇杆摆角为，摇杆右极位与机架垂直。试用作图法设计该机构，求得曲柄连杆和机架的长度，并画出机构的最小传动角。2.图示为一过轮的支承系统，指出图中的结构设计不合理处，并画出轴的正确结构。
