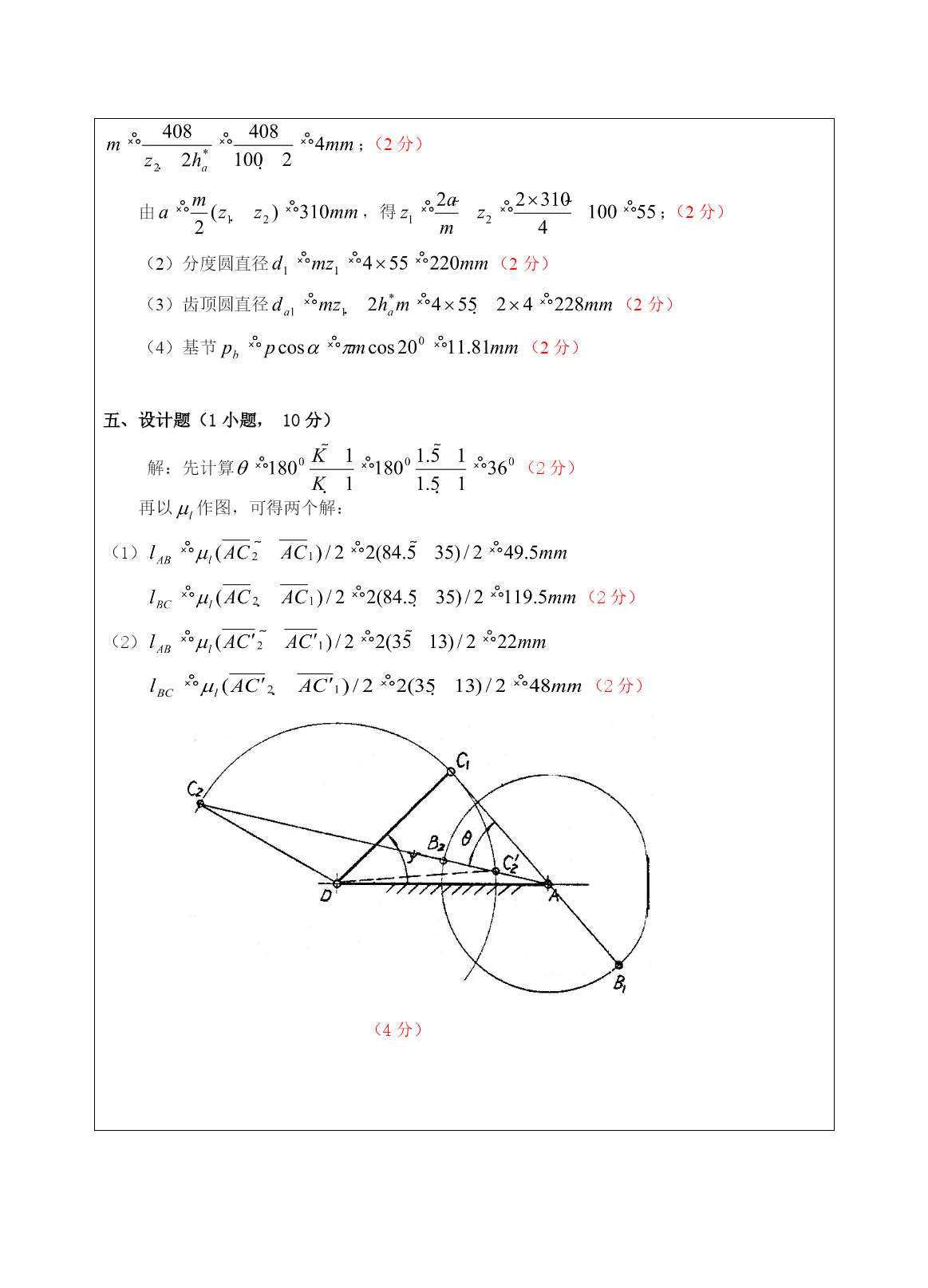

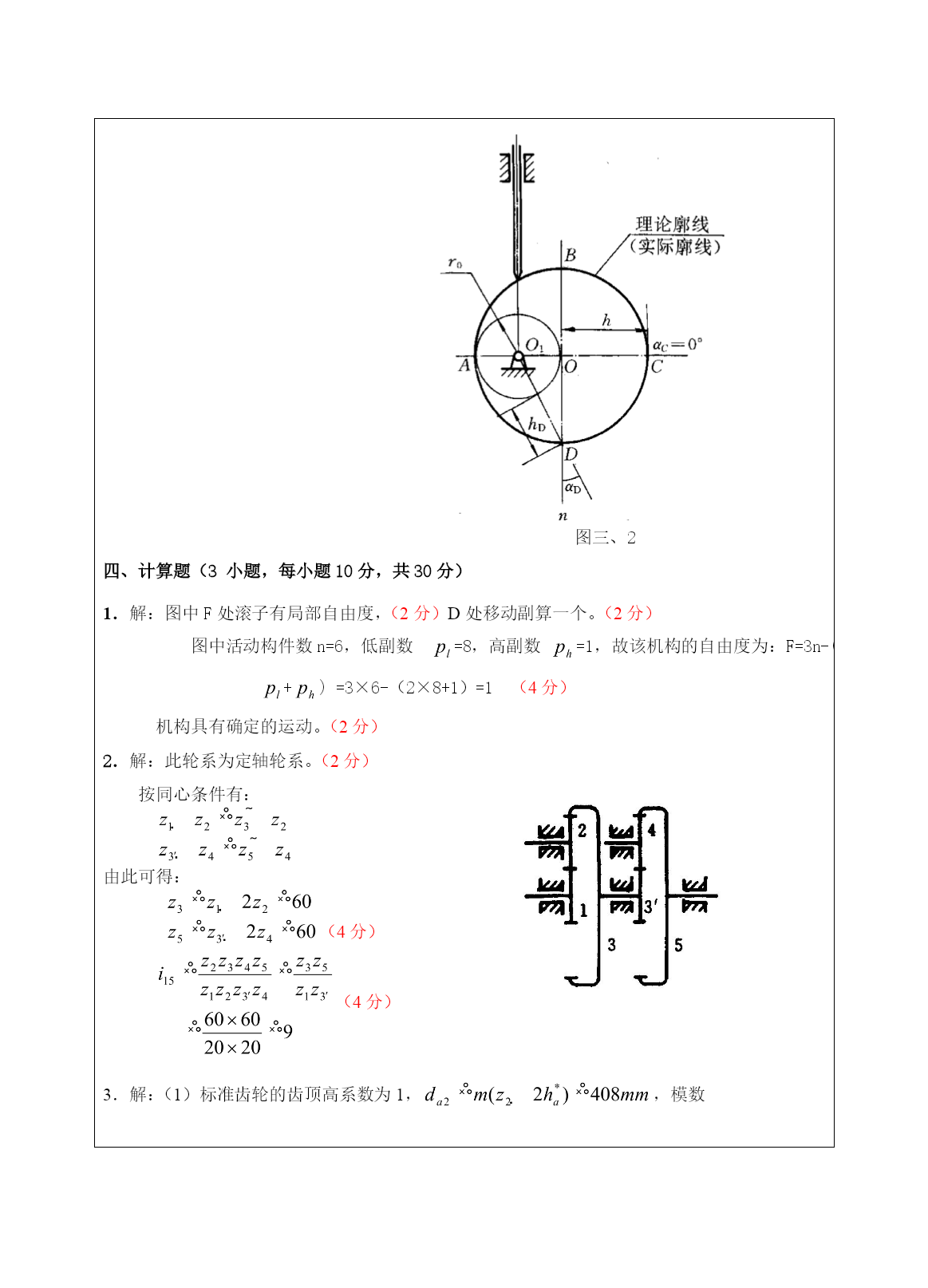

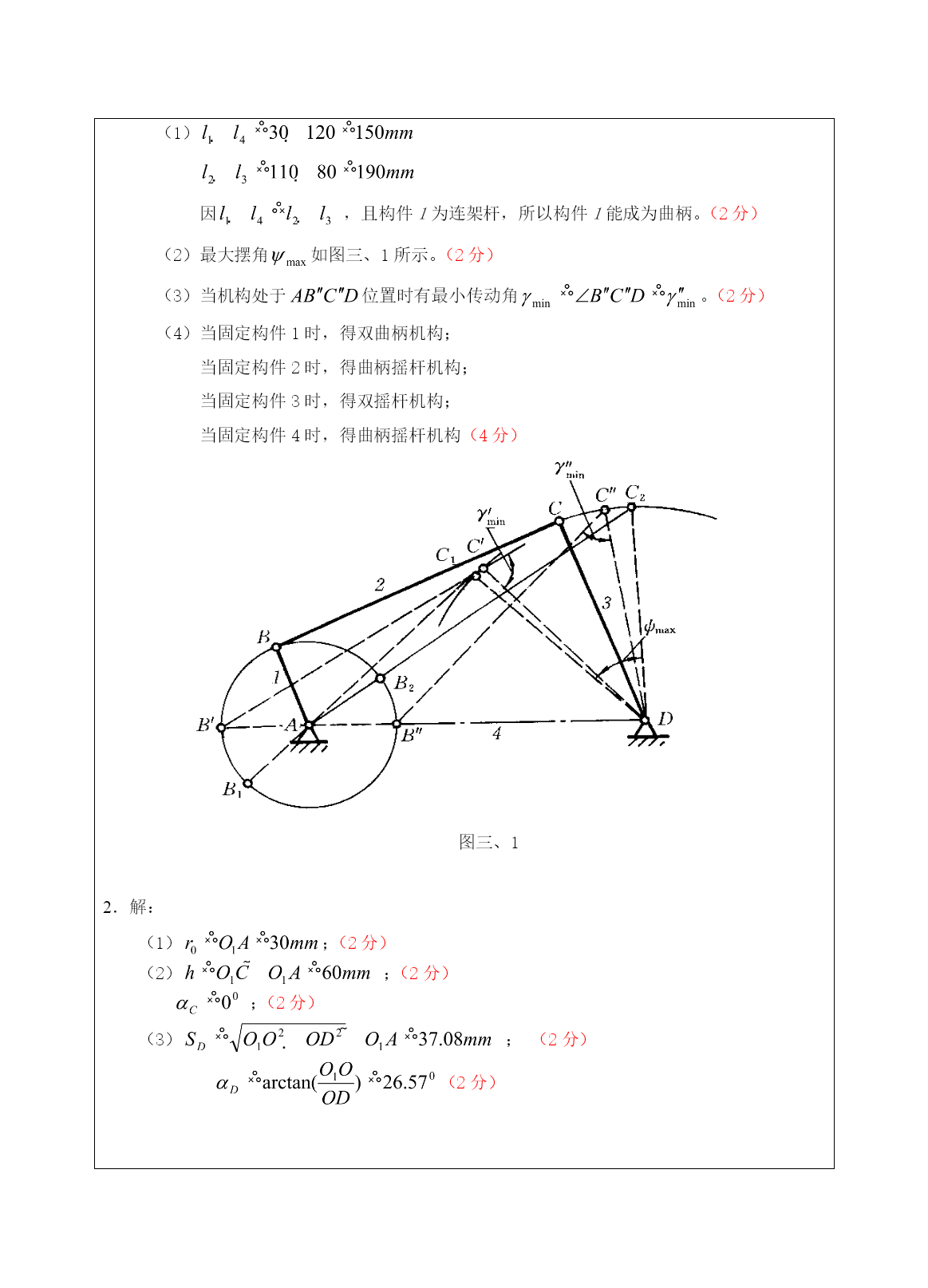

成人教育&网络教育20XX年9月试题答案课程名称：机械原理A卷√B卷□考试时间100分钟评分教师职称一、填空题（20个空，每空1分，共20分）1．高副，低副2．等速运动，等加速等减速3．通过蜗杆轴线且与蜗轮轴线相垂直的平面，齿条和齿轮传动4．法面模数，大端模数5．小，大6．分度圆，节圆，分度圆上压力角7．大，高速8．间歇转动9．棘轮齿面偏角大于棘爪预棘齿间摩擦角10．驱动力的作用线在摩擦角以内，驱动力的作用线在摩擦圆以内二、简答题（4小题，每小题5分，共20分）1．答：机构具有确定运动时所必须给定的独立运动参数的数目叫机构的自由度。在计算平面机构的自由度时应注意机构中是否有复合铰链、局部自由度和虚约束。（5分）2．答：速度瞬心法一般适用于构件数目不太多的简单平面机构的速度分析，不能进行机构的加速度分析。（5分）3．答：机器安装了飞轮以后能减小速度波动的程度，但不能得到绝对匀速运转。飞轮不能用来调节非周期性速度波动。（5分）4．答：不论相互接触的运动副两元素的几何形状如何，两元素间产生的滑动摩擦力均可用通式来计算，式中称为当量摩擦系数。总反力与正压力之间的夹角为当量摩擦角。引进当量摩擦的概念，是为了使问题简化，因为根据上式，在外载一定的情况下，为了计算运动副两元素间的滑动摩擦力，只要根据不同的接触情况引入不同的当量摩擦系数就行了。（5分）三、分析题（2小题，每小题10分，共20分）1．解：（1）因，且构件1为连架杆，所以构件1能成为曲柄。（2分）（2）最大摆角如图三、1所示。（2分）（3）当机构处于位置时有最小传动角。（2分）（4）当固定构件1时，得双曲柄机构；当固定构件2时，得曲柄摇杆机构；当固定构件3时，得双摇杆机构；当固定构件4时，得曲柄摇杆机构（4分）图三、12．解：（1）；（2分）（2）；（2分）；（2分）（3）；（2分）（2分）图三、2四、计算题（3小题，每小题10分，共30分）1．解：图中F处滚子有局部自由度，（2分）D处移动副算一个。（2分）图中活动构件数n=6，低副数=8，高副数=1，故该机构的自由度为：F=3n-(2+)=3×6-（2×8+1）=1（4分）机构具有确定的运动。（2分）2．解：此轮系为定轴轮系。（2分）按同心条件有：由此可得：（4分）（4分）3．解：（1）标准齿轮的齿顶高系数为1，，模数；（2分）由，得；（2分）（2）分度圆直径（2分）（3）齿顶圆直径（2分）（4）基节（2分）五、设计题（1小题，10分）解：先计算（2分）再以作图，可得两个解：（1）（2分）（2）（2分）（4分）
