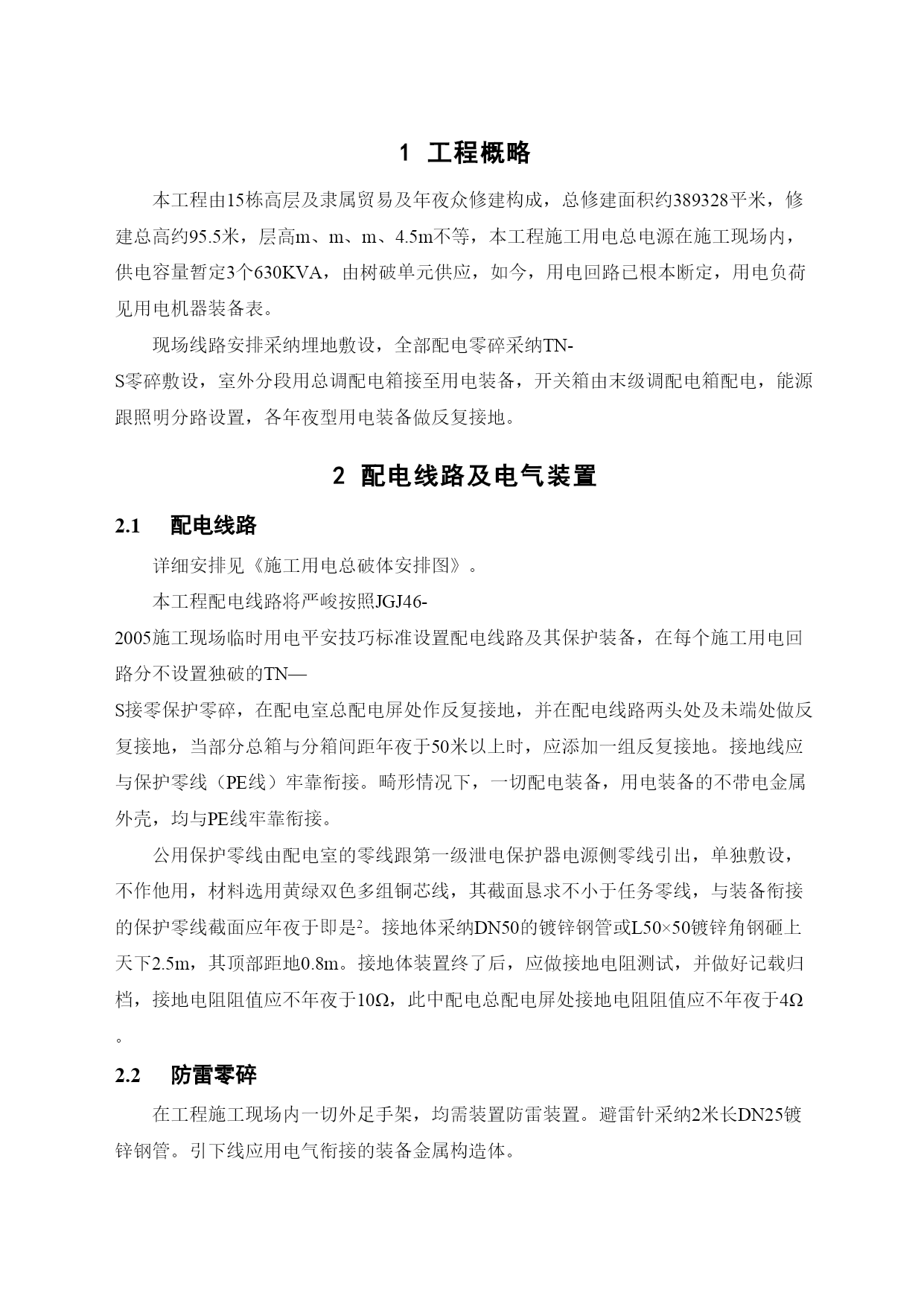

工程概略本工程由15栋高层及隶属贸易及年夜众修建构成，总修建面积约389328平米，修建总高约95.5米，层高m、m、m、4.5m不等，本工程施工用电总电源在施工现场内，供电容量暂定3个630KVA，由树破单元供应，如今，用电回路已根本断定，用电负荷见用电机器装备表。现场线路安排采纳埋地敷设，全部配电零碎采纳TN-S零碎敷设，室外分段用总调配电箱接至用电装备，开关箱由末级调配电箱配电，能源跟照明分路设置，各年夜型用电装备做反复接地。配电线路及电气装置配电线路详细安排见《施工用电总破体安排图》。本工程配电线路将严峻按照JGJ46-2005施工现场临时用电平安技巧标准设置配电线路及其保护装备，在每个施工用电回路分不设置独破的TN—S接零保护零碎，在配电室总配电屏处作反复接地，并在配电线路两头处及未端处做反复接地，当部分总箱与分箱间距年夜于50米以上时，应添加一组反复接地。接地线应与保护零线（PE线）牢靠衔接。畸形情况下，一切配电装备，用电装备的不带电金属外壳，均与PE线牢靠衔接。公用保护零线由配电室的零线跟第一级泄电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多组铜芯线，其截面恳求不小于任务零线，与装备衔接的保护零线截面应年夜于即是2。接地体采纳DN50的镀锌钢管或L50×50镀锌角钢砸上天下2.5m，其顶部距地0.8m。接地体装置终了后，应做接地电阻测试，并做好记载归档，接地电阻阻值应不年夜于10Ω，此中配电总配电屏处接地电阻阻值应不年夜于4Ω。防雷零碎在工程施工现场内一切外足手架，均需装置防雷装置。避雷针采纳2米长DN25镀锌钢管。引下线应用电气衔接的装备金属构造体。接地体装置同TN—S零碎，接地电阻阻值不年夜于10Ω。配电装置本工程施工用电为三级配电两级泄电保护零碎，配电装置要紧有总配电箱，调配电箱（即二级配电箱）跟开关箱（即三级配电箱）三级，同时本零碎遵照能源与照明零碎离开的原那么，调配电箱又分照明与能源两种。配电箱（包含总配电箱、调配电箱）跟开关箱箱体采纳δ=2mm的钢板制造，其进、出线口设置在箱底部，且为光滑圆孔。配电箱、开关箱均设PE端子板（可与箱体衔接），以及加装N线端子板（与箱体绝缘），并必需设箱门配锁。别的配电箱开关箱骨架为L30×30角钢制造，箱体为全封锁，箱门上方设10cm的挑檐，以防雨水落入。按照结实式配电箱开关箱的下底与空中的垂直间隔应年夜于1.3m，小于1.5m，挪动式的配电箱、开关箱的下底与空中的垂直高度宜年夜于0.6m，小于1.5m的标准规则，配电箱与开关箱下方设采纳L50×50角钢制造的支足，支腿高度结实式为1.3m，挪动式为0.6m，箱体表里防腐，且外部一致刷黄色彩跟漆，并设电气标记。总配电箱的电器设置：设熔断功用总断绝开关1个，总泄电保护开关1个，下设假设干分路，每个分路设熔断功用断绝开关1个，泄电开关1个，泄电开关存在短途经载、泄电保护功用，此中总路断绝开关跟气氛开关为三级，分路泄电开关为4极（带任务零线），进线为三相四线，出线为三相五线。调配电箱的电器设置与接线：调配电箱分为照明跟能源两种，关于能源调配电箱，思索到三相负荷及单相用电机具的通用性，设置总断绝开关及气氛开关1只，假设干三相四线能源分路，及一个单相二级能源分路，收支线均为三相五线，单相照明调配电箱，设置三相总断绝开关1只，三相气氛开关1只，下设假设干分路，每个分路设置双极断绝开关，及气氛开关各1只，进线为三相五线，出线为单相三线。开关箱的电器设置与接线：开关箱是临时用电工程的未级配电装置，按照其负载的差异，其设置分为二种型式，即：三相负载型，单相负载型，均设置断绝开关1个跟存在短路、过载及泄电保护功用的泄电开关1只，收支线分不为三相五线跟单相三线。本工程采纳二级泄电保护，一级为总配电箱泄电保护，另一级为开关箱泄电保护，按照标准规则，开关箱选用额外泄电举措电流不年夜于30mA泄电开关，关于在特不潮湿场合运用的开关箱，应选用额外泄电举措电流不超越15mA的泄电开关，泄电举措时刻不超越0.1s。按照“二级泄电开关的额外泄电举措电流跟泄电举措时刻，应作公正共同，使之存在分级分段保护才能”免得呈现误举措的原那么，总配电箱内泄电开关，宜选用额外泄电举措电流为50mA（或100mA）举措时刻小于0.2s的泄电开关。负荷盘算本施工现场配电采纳三级配电两级保护，全部工程按区分别为四个临时用电施工区，每个施工区临电要紧由四路电构成，第一、二路担任年夜型施工机器装备用电，第三路消费临建加工机器用电，第四路担任楼层及零碎用电。总电箱盘算：用电机器装备表序号用电机器装备称号数目单台功率（kW）算计总功率（kW）一电念头负荷类2塔吊1936.4施工电梯1566990物料晋升机31133搅拌机
