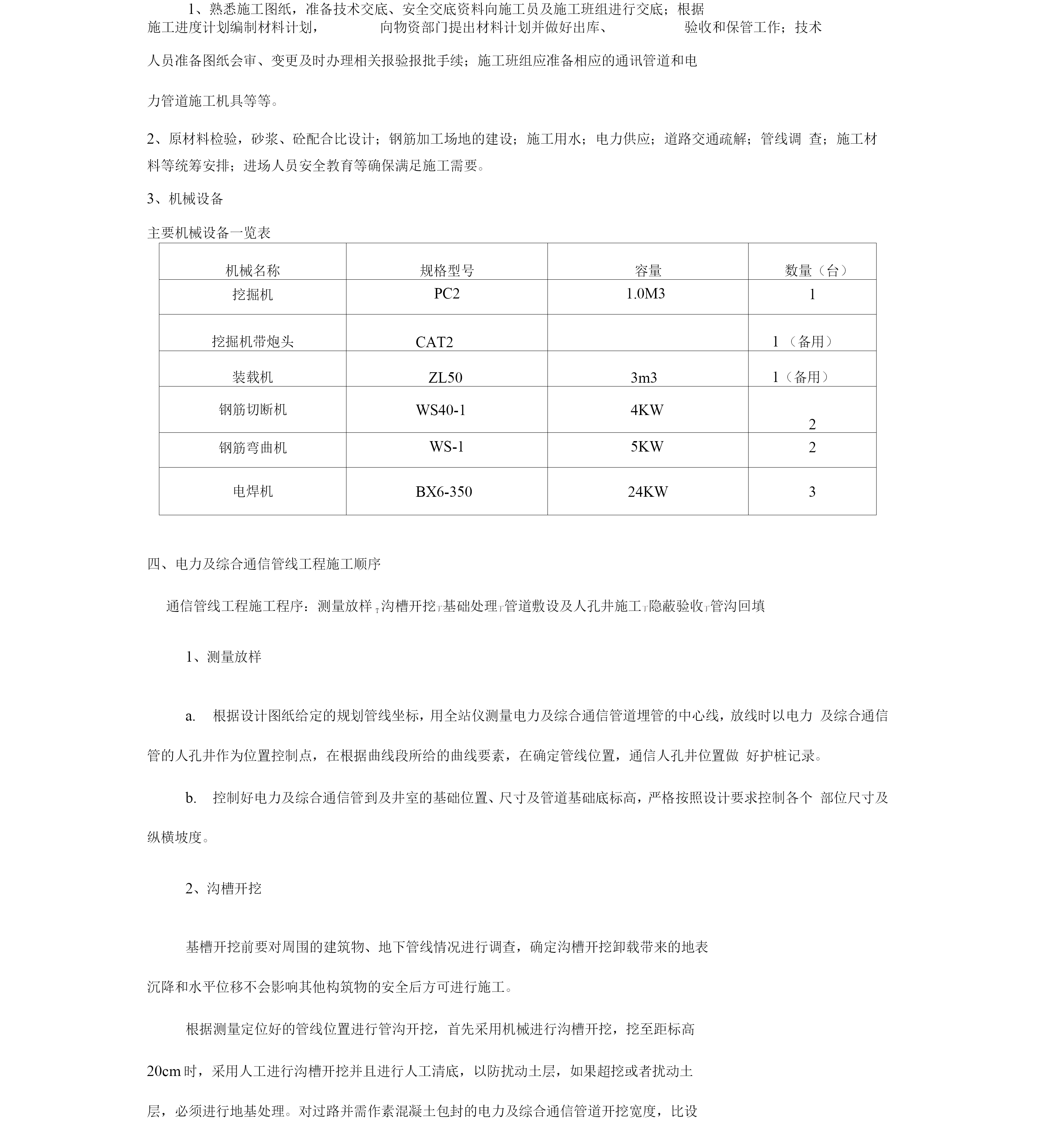

一、编制依据1、《民用建筑电气设计规范》JGJT16-922、《城市工程管线综合规划规范》GB50289-983、《通信管道工程施工及验收技术规范》YD5103-234、《管线综合工程施工指导图集》5、《电力及综合通讯管沟工程》施工图二、工程概况1、电力通道电力管沟在道路采用双侧布置。人行道上埋深不小于0.5m，车行道上埋深不小于0.7m。主管束以16①212+2①1方式敷设，电缆管采用PVC-C管（绿化带下壁厚6mm，车行道下壁厚8mm），并用刚进固定素混凝土包封。过桥处沿桥面向至桥上人行道盖板下敷设。电力管沟在混凝土底部通常敷设一一50x5mm热镀锌扁钢作为接地。电力管沟原则上每隔50m左右设一个电缆井，并在有电气设备、电缆分支或电缆接头处增设电缆井，道路转弯处电力井间隔距适当减小。电力管沟每隔2m左右设置电力锅炉管，横过街过路管采用7①216+1①1方式敷设，埋深不小于0.7m。电缆井净空高度H=1.9m。盖板上孔直径按9mm考虑，并采用D9型复合材料检查井盖。电力通道、电力电缆井、设备出所用的铁件均应做热镀锌处理。2、综合通信管道通信管道在道路双侧布置，人行道上埋深不小于0.5m，车行道上埋深不小于0.7m。根据各通信部门要求采用20/24空①110HDPE波纹管、梅花管及聚乙烯（PVC-U）4孔栅格管组成的管束，并采用钢筋固定素混凝土包封。每隔2m左右设通信过路管，过路管采用12孔通信管束。过桥处沿桥面向至桥上人行道盖板下敷设。综合通信管道原则上80m左右设一个人孔井，并在电缆有分支或转弯处增设人孔井，当电力过街管和纵向综合通信管道标高冲突，首先保证电力过街管标高不变，在人行道或绿化带处与电力管标高冲突的纵向综合通信管道标高下降至电力管之下敷设，综合通信管道混凝土包封层顶面距人行道顶面约1.2m，当综合通信管道过街管和纵向电力管道标高冲突，保证纵向电力管道标高不变，综合通信管到过街管道标高下降至纵向电力管之下敷设，综合通信管道混凝土包封层顶面距人行道顶面约1.2m，相应综合通信管道下降处的综合通信管道井深度加深至22mm。三、施工准备1、熟悉施工图纸，准备技术交底、安全交底资料向施工员及施工班组进行交底；根据施工进度计划编制材料计划，向物资部门提出材料计划并做好出库、验收和保管工作；技术人员准备图纸会审、变更及时办理相关报验报批手续；施工班组应准备相应的通讯管道和电力管道施工机具等等。2、原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。3、机械设备主要机械设备一览表机械名称规格型号容量数量（台）挖掘机PC21.0M31挖掘机带炮头CAT21（备用）装载机ZL503m31（备用）钢筋切断机WS40-14KW2钢筋弯曲机WS-15KW2电焊机BX6-35024KW3四、电力及综合通信管线工程施工顺序通信管线工程施工程序：测量放样T沟槽开挖丁基础处理丁管道敷设及人孔井施工丁隐蔽验收丁管沟回填1、测量放样根据设计图纸给定的规划管线坐标，用全站仪测量电力及综合通信管道埋管的中心线，放线时以电力及综合通信管的人孔井作为位置控制点，在根据曲线段所给的曲线要素，在确定管线位置，通信人孔井位置做好护桩记录。控制好电力及综合通信管到及井室的基础位置、尺寸及管道基础底标高，严格按照设计要求控制各个部位尺寸及纵横坡度。2、沟槽开挖基槽开挖前要对周围的建筑物、地下管线情况进行调查，确定沟槽开挖卸载带来的地表沉降和水平位移不会影响其他构筑物的安全后方可进行施工。根据测量定位好的管线位置进行管沟开挖，首先采用机械进行沟槽开挖，挖至距标高20cm时，采用人工进行沟槽开挖并且进行人工清底，以防扰动土层，如果超挖或者扰动土层，必须进行地基处理。对过路并需作素混凝土包封的电力及综合通信管道开挖宽度，比设计每侧加宽0.5m，以便于管道、模板安装，及混凝土灌筑。基坑挖完后进行验槽，作好记录，监理工程师检测合格后方可进行下一工序的施工。沟槽开挖施工期间，槽边0.8m以内不得堆置弃土和废料及其他材料，开挖后应按照沟渠开挖的有关规范要求采取有效的支护措施，以防止坍塌；沟底地下水需采取有效的排水设施，管顶临时堆土不得超过道路设计标高，通过大型机械时，要经过结构检算。管沟槽开挖后进行相应的排水措施：管道沟槽采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。管沟排水示意图：注：排水沟深度比沟槽底低0
