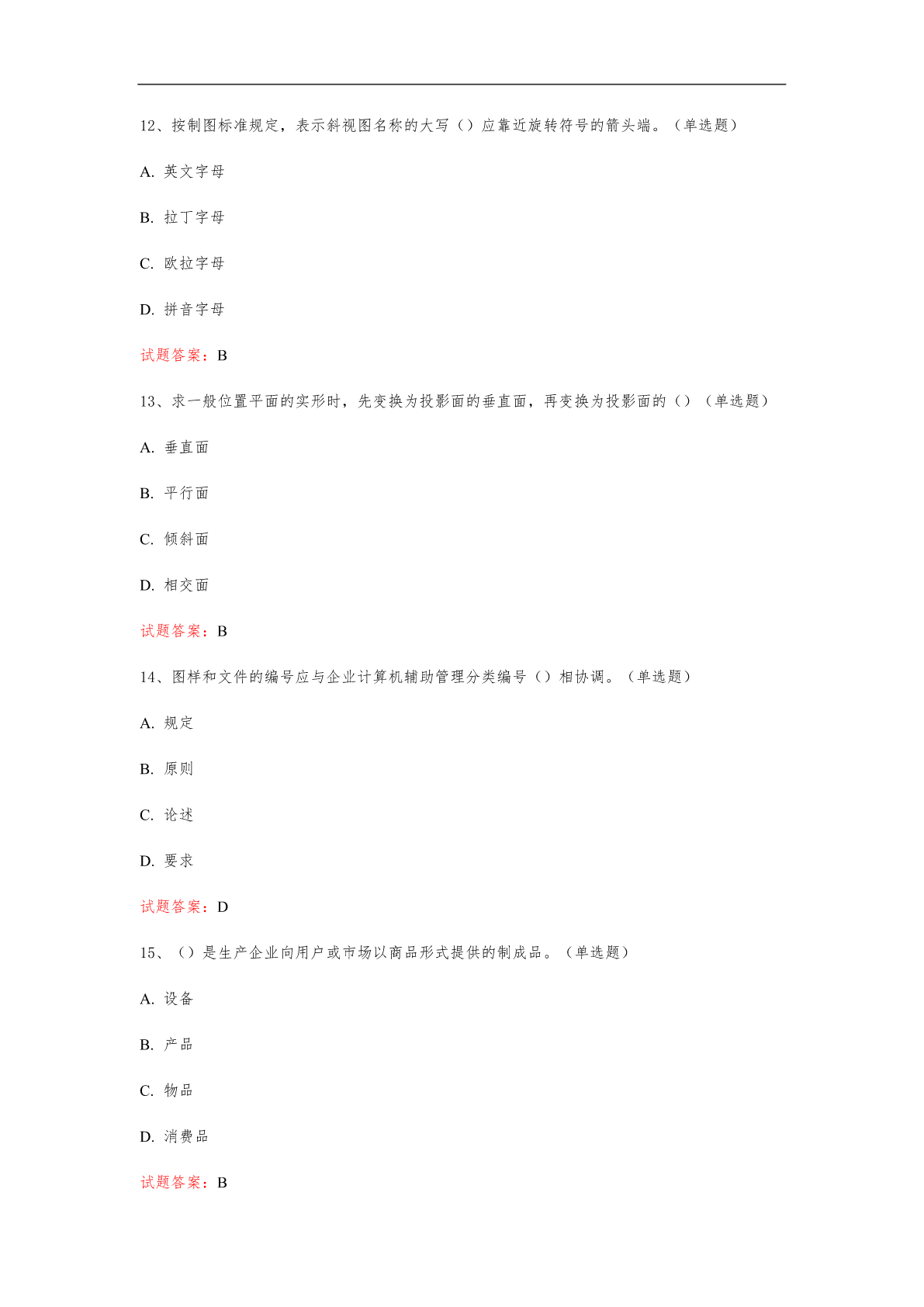

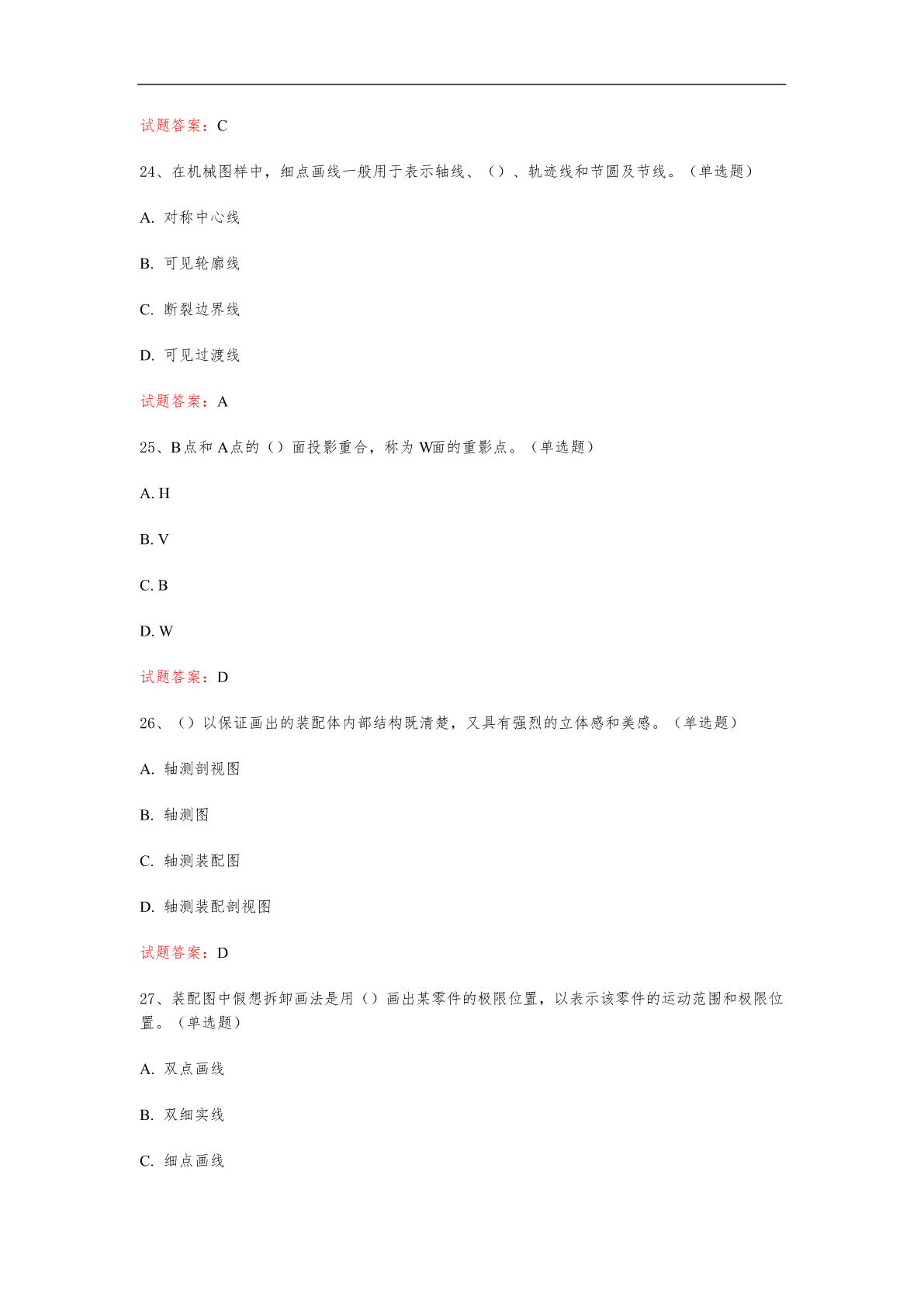

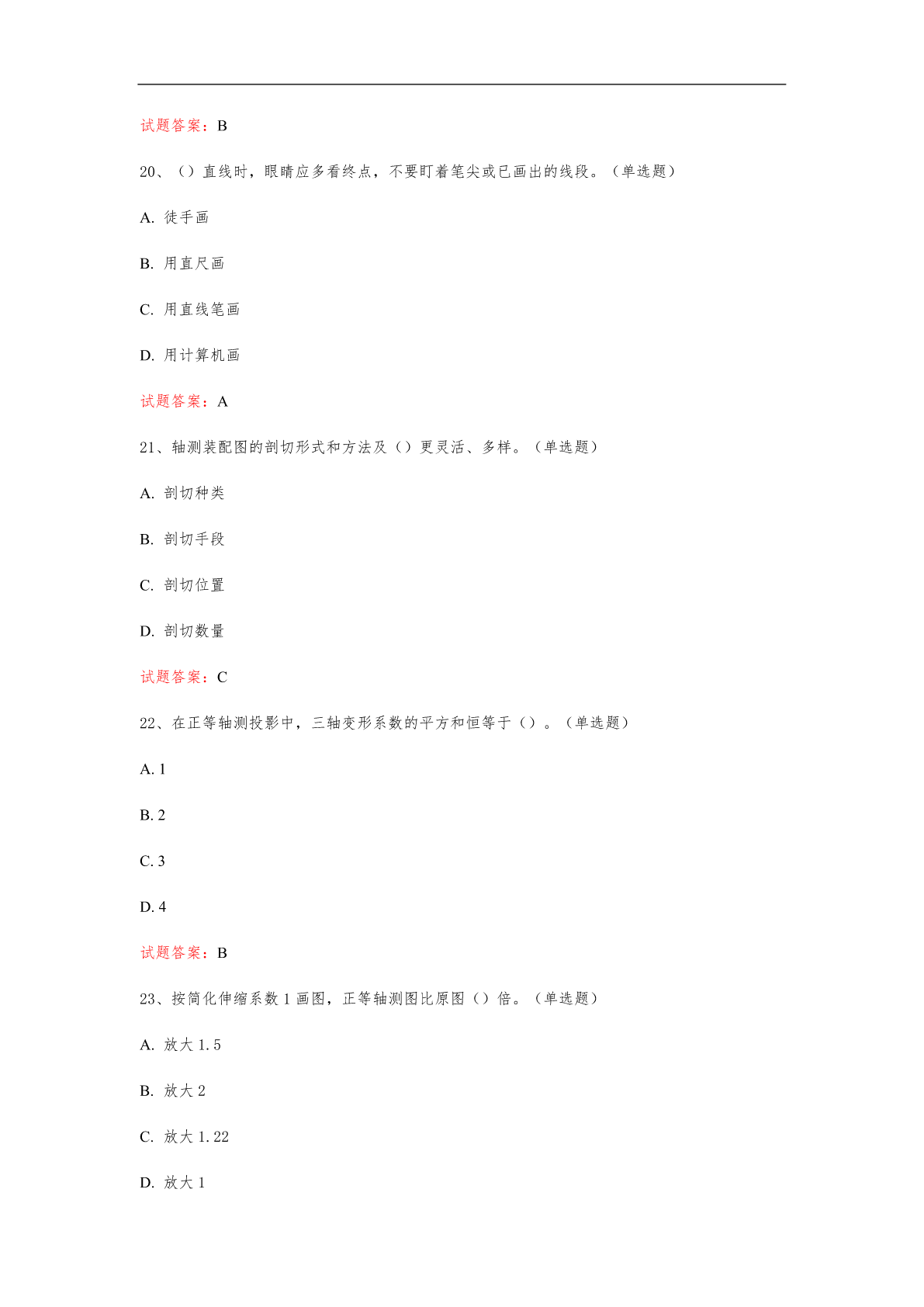

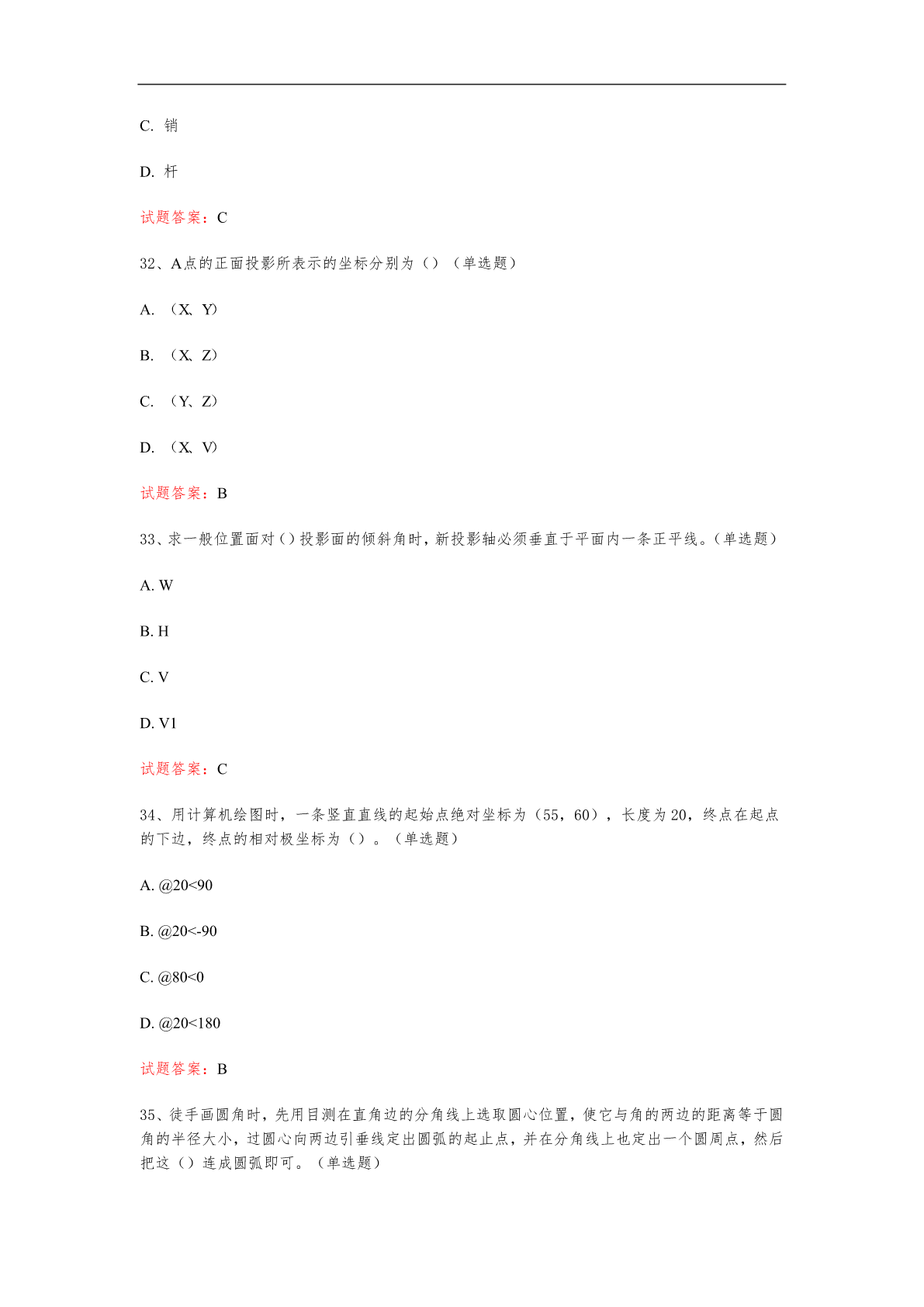

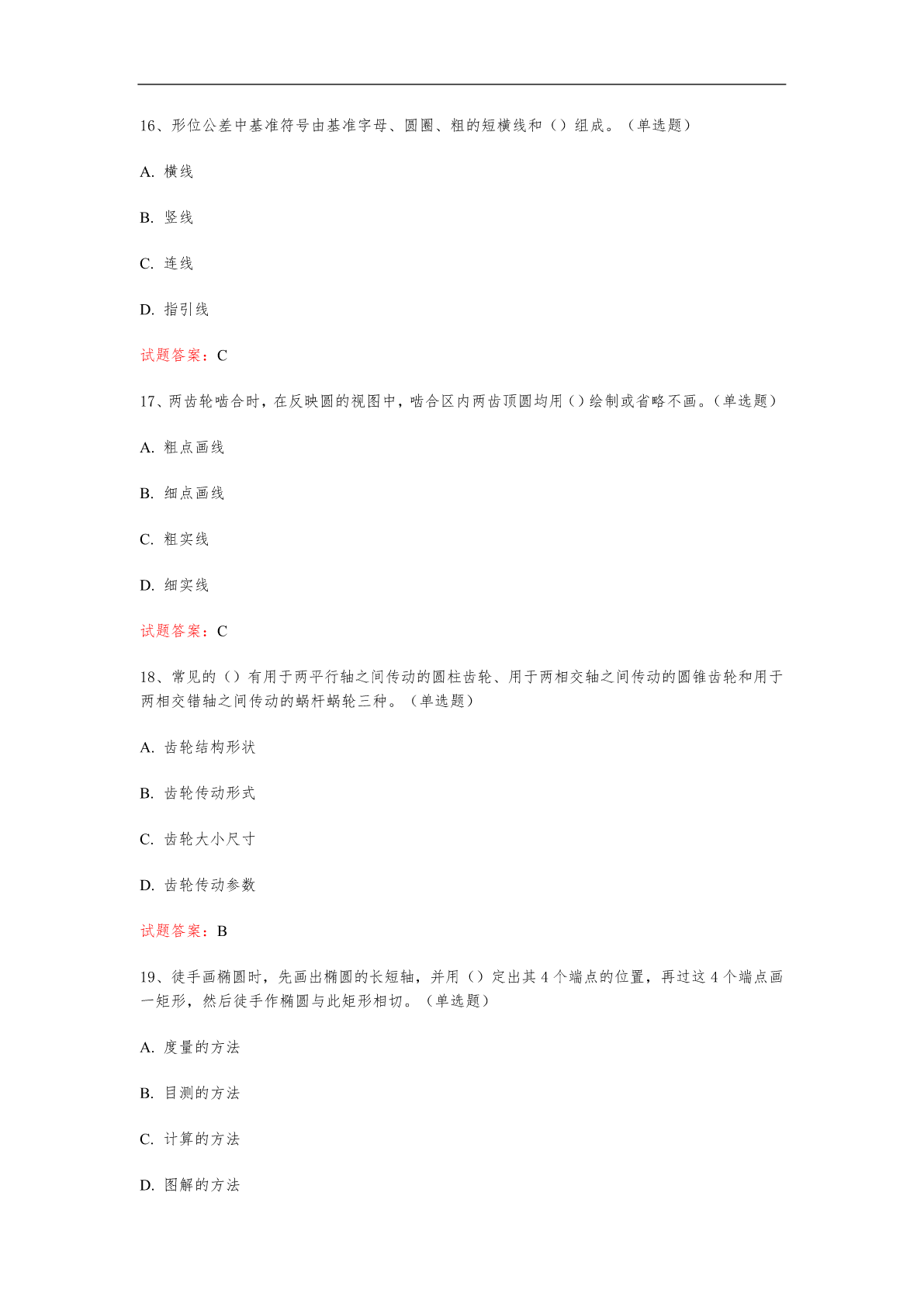

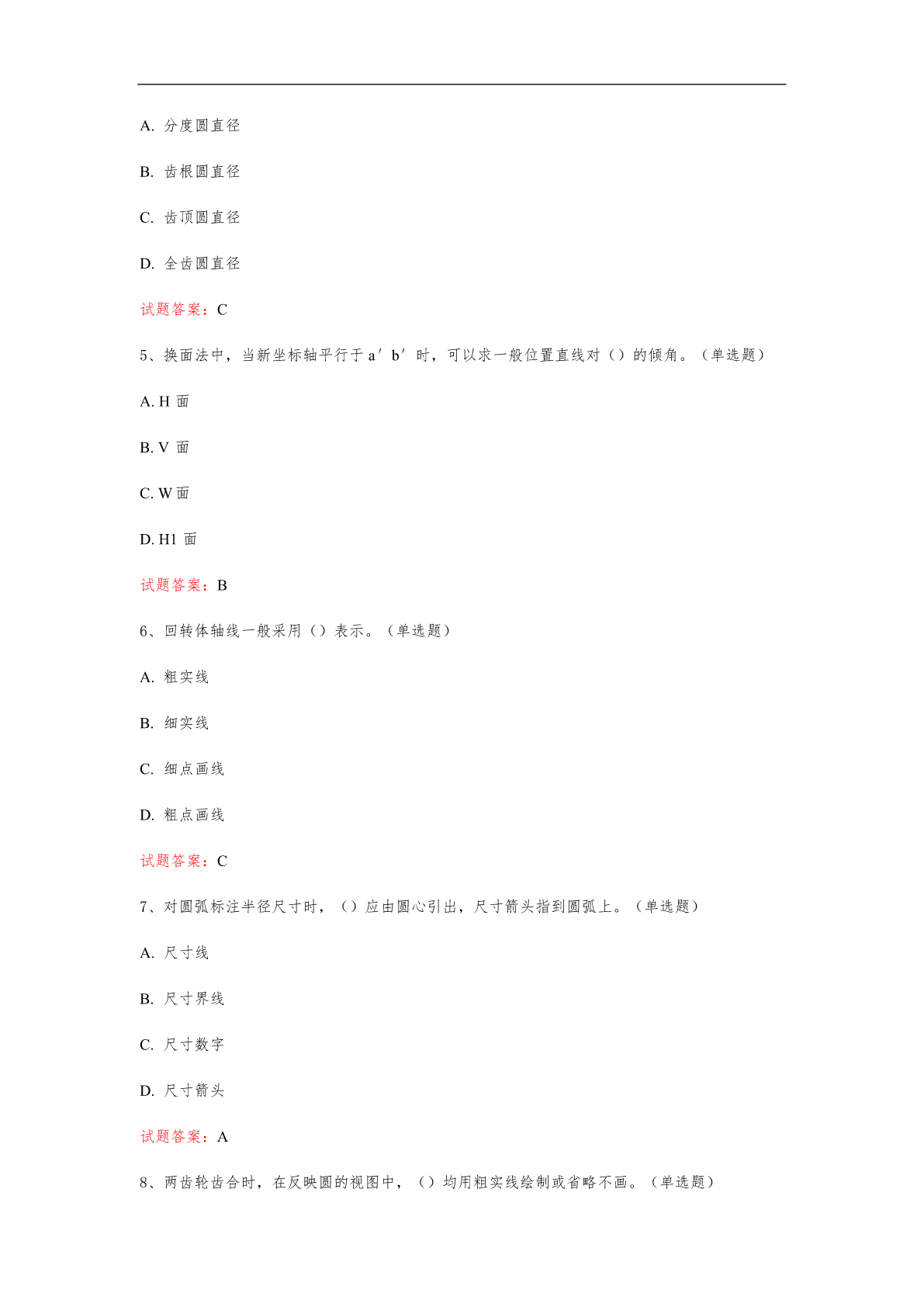

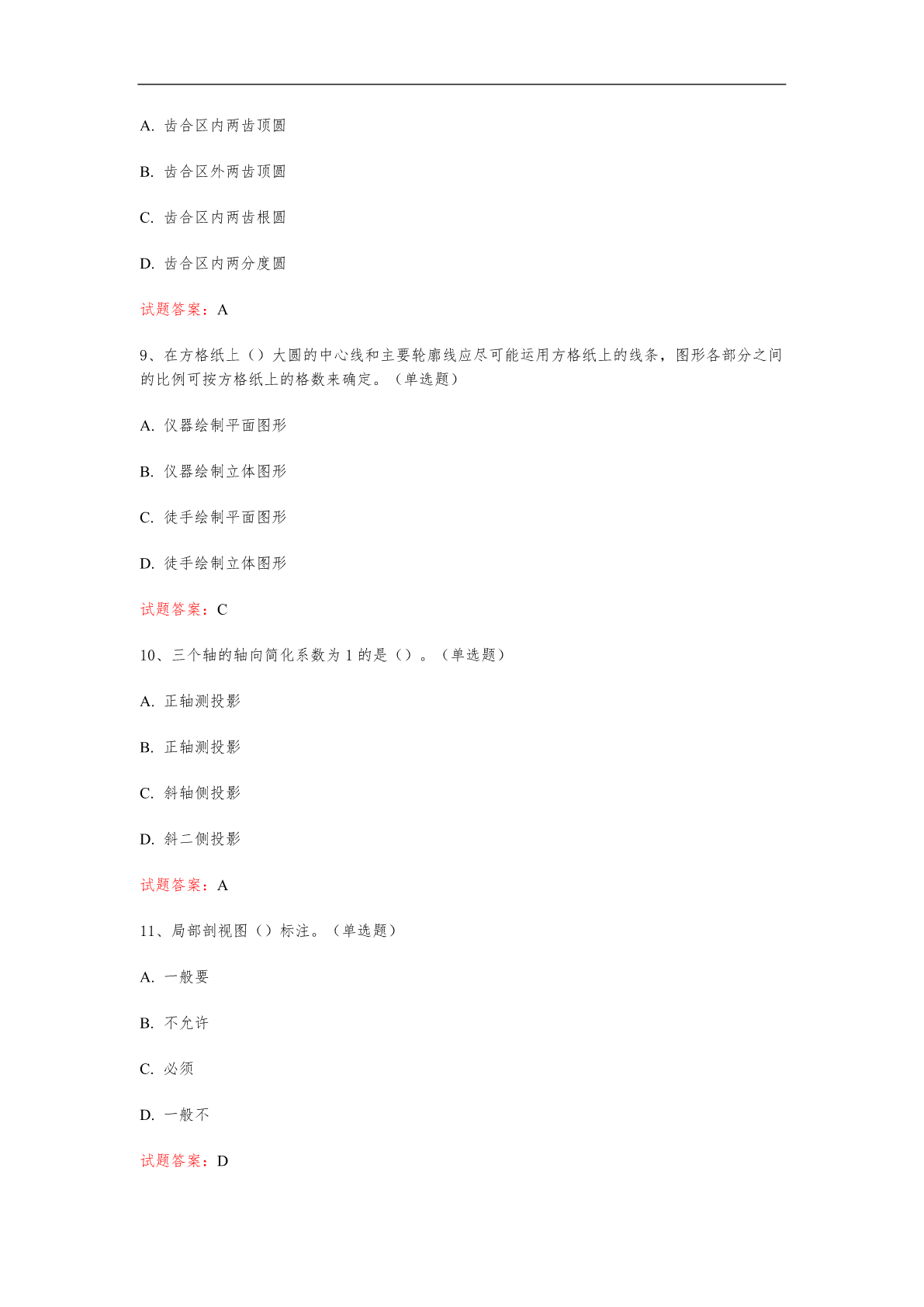

北京2023年计算机辅助设计绘图员：CAD高级考试真题模拟汇编（共354题）1、用先画外形再作剖视法画组合体的（），可先画出其完整的正等轴测图。（单选题）A.三视图B.正等轴测剖视图C.剖视图D.轴测图试题答案：B2、轴测剖视图的断面应画出剖面线，平行于不同坐标面的断面，剖面线的方向（）。（单选题）A.各不相同B.交叉C.相同D.与坐标面垂直试题答案：A3、徒手画直线时，先定出直线的两个端点，眼睛看着直线的（）画线。（单选题）A.中点B.起点C.终点D.两个端点试题答案：C4、标准直齿圆柱齿轮的（）计算公式为：da=m（Z+2）。（单选题）A.分度圆直径B.齿根圆直径C.齿顶圆直径D.全齿圆直径试题答案：C5、换面法中，当新坐标轴平行于a′b′时，可以求一般位置直线对（）的倾角。（单选题）A.H面B.V面C.W面D.H1面试题答案：B6、回转体轴线一般采用（）表示。（单选题）A.粗实线B.细实线C.细点画线D.粗点画线试题答案：C7、对圆弧标注半径尺寸时，（）应由圆心引出，尺寸箭头指到圆弧上。（单选题）A.尺寸线B.尺寸界线C.尺寸数字D.尺寸箭头试题答案：A8、两齿轮齿合时，在反映圆的视图中，（）均用粗实线绘制或省略不画。（单选题）A.齿合区内两齿顶圆B.齿合区外两齿顶圆C.齿合区内两齿根圆D.齿合区内两分度圆试题答案：A9、在方格纸上（）大圆的中心线和主要轮廓线应尽可能运用方格纸上的线条，图形各部分之间的比例可按方格纸上的格数来确定。（单选题）A.仪器绘制平面图形B.仪器绘制立体图形C.徒手绘制平面图形D.徒手绘制立体图形试题答案：C10、三个轴的轴向简化系数为1的是（）。（单选题）A.正轴测投影B.正轴测投影C.斜轴侧投影D.斜二侧投影试题答案：A11、局部剖视图（）标注。（单选题）A.一般要B.不允许C.必须D.一般不试题答案：D12、按制图标准规定，表示斜视图名称的大写（）应靠近旋转符号的箭头端。（单选题）A.英文字母B.拉丁字母C.欧拉字母D.拼音字母试题答案：B13、求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的（）（单选题）A.垂直面B.平行面C.倾斜面D.相交面试题答案：B14、图样和文件的编号应与企业计算机辅助管理分类编号（）相协调。（单选题）A.规定B.原则C.论述D.要求试题答案：D15、（）是生产企业向用户或市场以商品形式提供的制成品。（单选题）A.设备B.产品C.物品D.消费品试题答案：B16、形位公差中基准符号由基准字母、圆圈、粗的短横线和（）组成。（单选题）A.横线B.竖线C.连线D.指引线试题答案：C17、两齿轮啮合时，在反映圆的视图中，啮合区内两齿顶圆均用（）绘制或省略不画。（单选题）A.粗点画线B.细点画线C.粗实线D.细实线试题答案：C18、常见的（）有用于两平行轴之间传动的圆柱齿轮、用于两相交轴之间传动的圆锥齿轮和用于两相交错轴之间传动的蜗杆蜗轮三种。（单选题）A.齿轮结构形状B.齿轮传动形式C.齿轮大小尺寸D.齿轮传动参数试题答案：B19、徒手画椭圆时，先画出椭圆的长短轴，并用（）定出其4个端点的位置，再过这4个端点画一矩形，然后徒手作椭圆与此矩形相切。（单选题）A.度量的方法B.目测的方法C.计算的方法D.图解的方法试题答案：B20、（）直线时，眼睛应多看终点，不要盯着笔尖或已画出的线段。（单选题）A.徒手画B.用直尺画C.用直线笔画D.用计算机画试题答案：A21、轴测装配图的剖切形式和方法及（）更灵活、多样。（单选题）A.剖切种类B.剖切手段C.剖切位置D.剖切数量试题答案：C22、在正等轴测投影中，三轴变形系数的平方和恒等于（）。（单选题）A.1B.2C.3D.4试题答案：B23、按简化伸缩系数1画图，正等轴测图比原图（）倍。（单选题）A.放大1.5B.放大2C.放大1.22D.放大1试题答案：C24、在机械图样中，细点画线一般用于表示轴线、（）、轨迹线和节圆及节线。（单选题）A.对称中心线B.可见轮廓线C.断裂边界线D.可见过渡线
