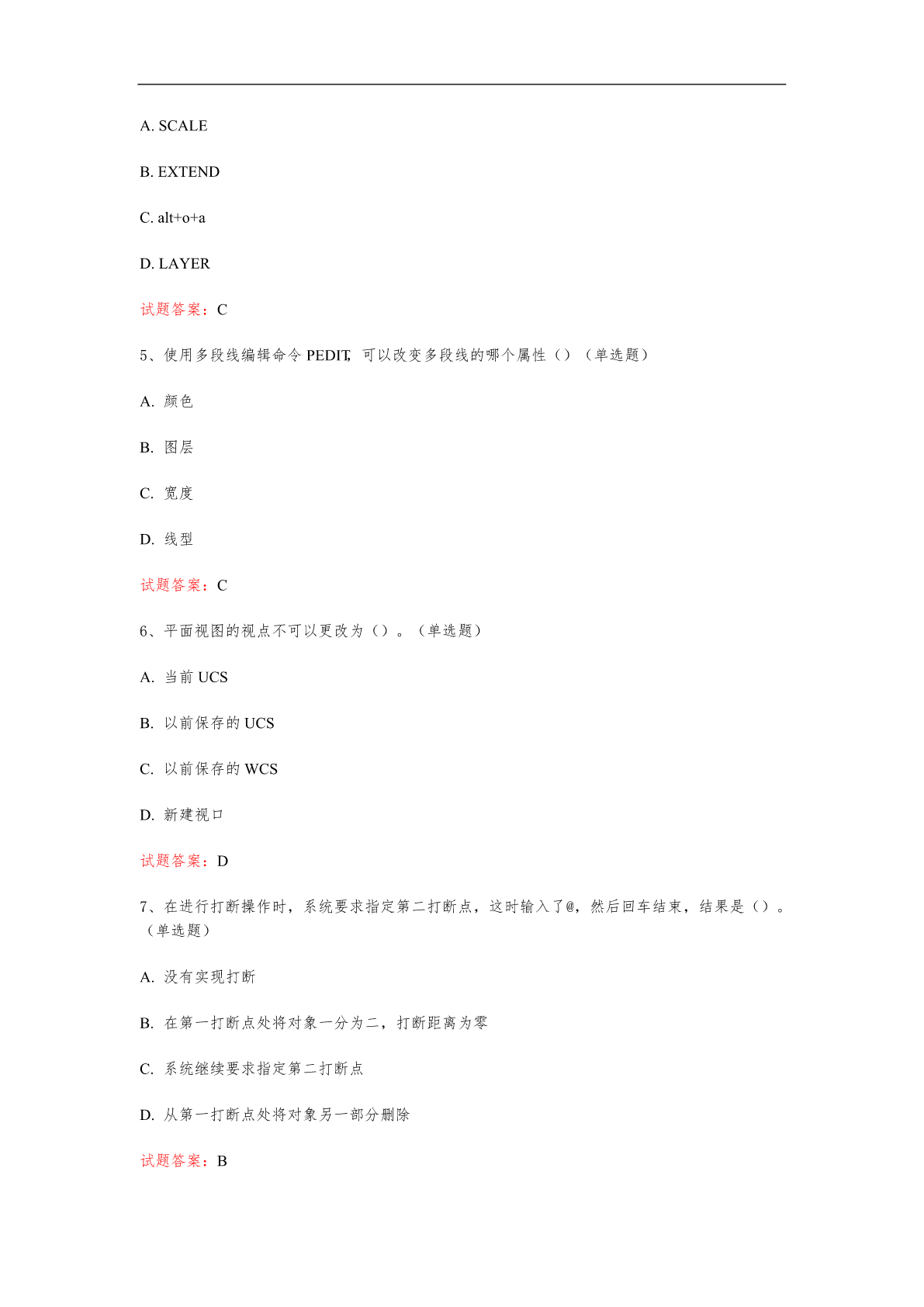

重庆2023年计算机辅助设计绘图员：CAD初级考试真题模拟汇编（共73题）1、如图所示，若在A点处再进行折断标注，则？（）（单选题）A.会再显示一个如图标注上显示的折断符号B.原折断符号消失，在A点处显示折断符号C.提示已进行过折断标注并退出命令D.报错并退出当前命令试题答案：B2、线性标注不可以测量什么样的线（）（多选题）A.弧线B.直线C.斜线D.以上都不可以测量试题答案：A,C,D3、如果插入的光栅图象盖住了AUTOCAD的图形对象，要将这些图（）（单选题）A.将图像的透明度进行调整B.DRAWORDER命令调整显示次序C.用DISPLAY命令调整显示次序D.无需调整，打印时会自动显示出来试题答案：B4、在CAD中用（）命令可以设置图形界限（）（单选题）A.SCALEB.EXTENDC.alt+o+aD.LAYER试题答案：C5、使用多段线编辑命令PEDIT，可以改变多段线的哪个属性（）（单选题）A.颜色B.图层C.宽度D.线型试题答案：C6、平面视图的视点不可以更改为（）。（单选题）A.当前UCSB.以前保存的UCSC.以前保存的WCSD.新建视口试题答案：D7、在进行打断操作时，系统要求指定第二打断点，这时输入了@，然后回车结束，结果是（）。（单选题）A.没有实现打断B.在第一打断点处将对象一分为二，打断距离为零C.系统继续要求指定第二打断点D.从第一打断点处将对象另一部分删除试题答案：B8、在CAD中使用POLYGON命令绘制正多边形，边数最大值是（）（单选题）A.300B.50C.100D.1024试题答案：D9、一个圆的面积为12345，其半径为（）。（单选题）A.125.37B.62.69C.31.34D.393.87试题答案：B10、用户可以以下列哪些格式输出或打印图形？（）（单选题）A.以光栅文件格式打印B.打印AdobePDF文件C.打印AdobePostScript文件D.打印DOC文件试题答案：A11、在CAD制图中若使用标注那么不应该使用什么样的标记（）（多选题）A.实心闭合标记B.空心闭合标记C.建筑标记D.以上都不对试题答案：A,B,D12、以下哪一项是AUTOCAD2006安装和使用时所必须的（）。（单选题）A.具有ServicePark1（或更高版本）的MicrosoftInternetExplorer6.0B.OpenGL兼容三维显示卡C.调制解调器或其他访问Internet连接的设备D.打印机或绘图仪试题答案：A13、已知圆弧的起点坐标（50，50），端点坐标（96，120），半径85，该圆弧的圆心坐标为（）（单选题）A.X=69.6189Y=132.7049B.X=11.1860Y=125.6206C.X=75.3250Y=131.9125D.X=55.6272Y=112.4583试题答案：B14、命名和保存视图时，不会保存下来的（）方向。（单选题）A.比例、中心点和视图方向B.显示窗口设置C.用户坐标系，三维透视和剪裁D.视图的位置，保存视图时图形中的图层可见性试题答案：A15、如图，在绘制切线AB时，使用哪种捕捉方式？（）（单选题）A.使用象限点B.使用捕捉到最近点C.使用临时追踪点D.使用切点试题答案：D16、如果要修改标注样式中的设置，则图形中的什么将自动使用更新后的样式（）。（单选题）A.当前选择的尺寸标注B.当前图层上的所有标注C.除了当前选择以外的所有标注D.使用修改样式的所有标注试题答案：D17、在CAD中在AutoCAD2006中，用于打开／关闭“动态输入”的功能健是（）（单选题）A.F9B.F8C.F11D.F12试题答案：D18、下列哪些不是栅格的快捷键（）（多选题）A.BRB.ELC.F7D.F6试题答案：A,B,D19、拖动圆弧的一个夹点（端点），将不会改变圆弧的（）。（单选题）A.圆心B.半径C.中间点D.另一端点试题答案：D20、关于块的编辑以下说法不正确的是（）。（单选题）A.可以将参数和动作从块编辑器拖动到任何工具选项板B.可以指定块编辑器绘图绘图区域的背景颜色C.块编辑器提供了专门的编写选项版，通过他们可以快速访问编写工具
