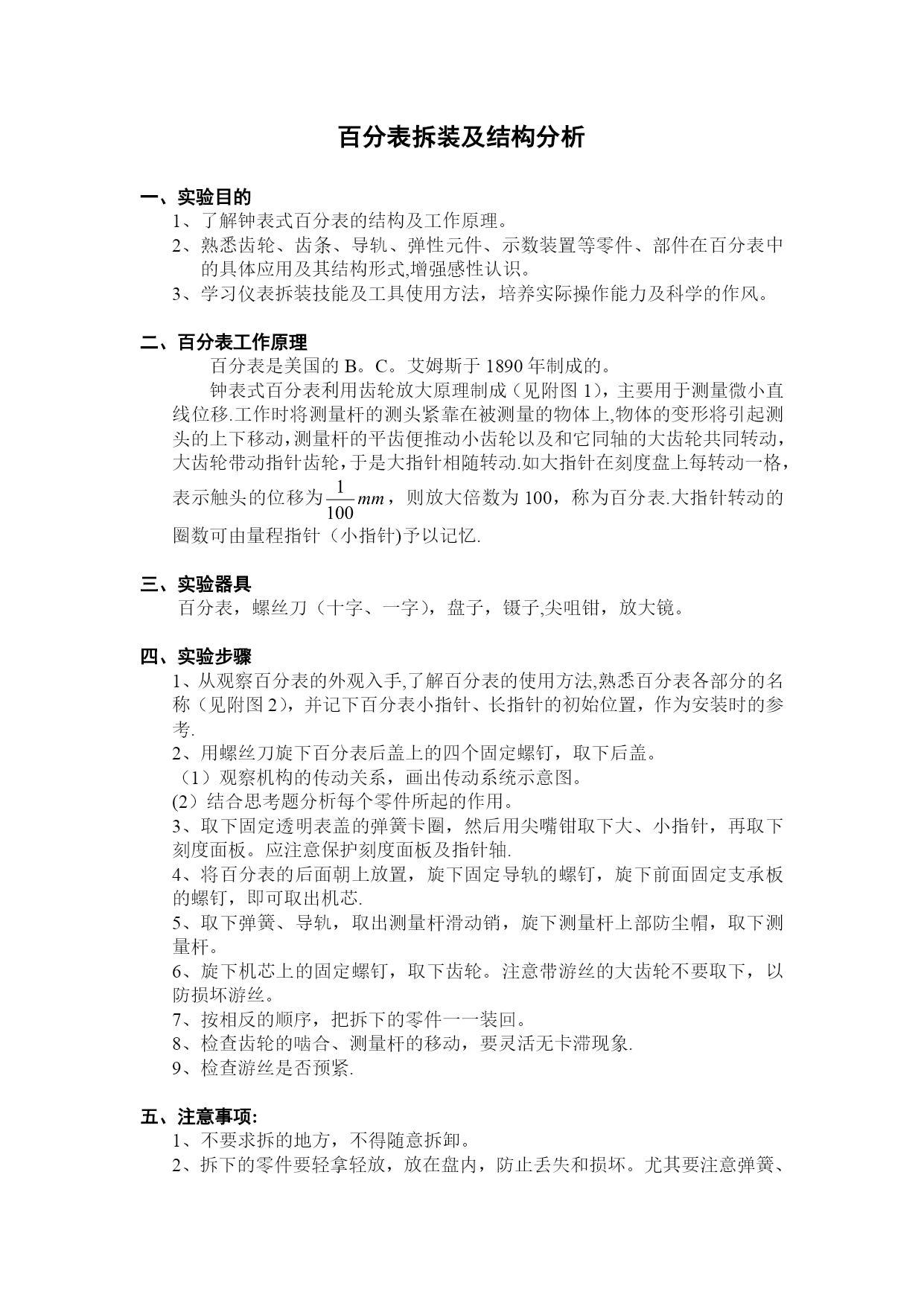

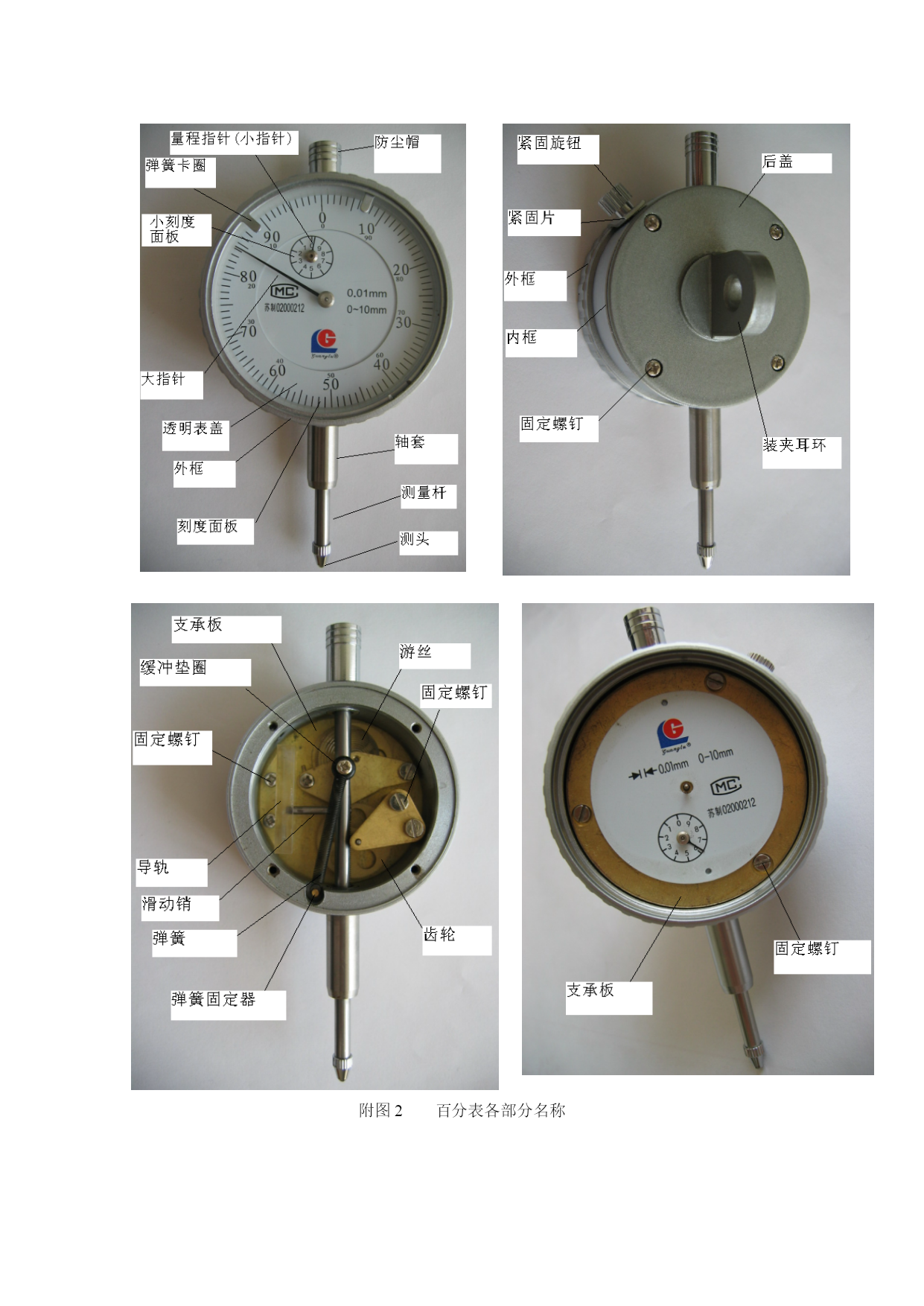

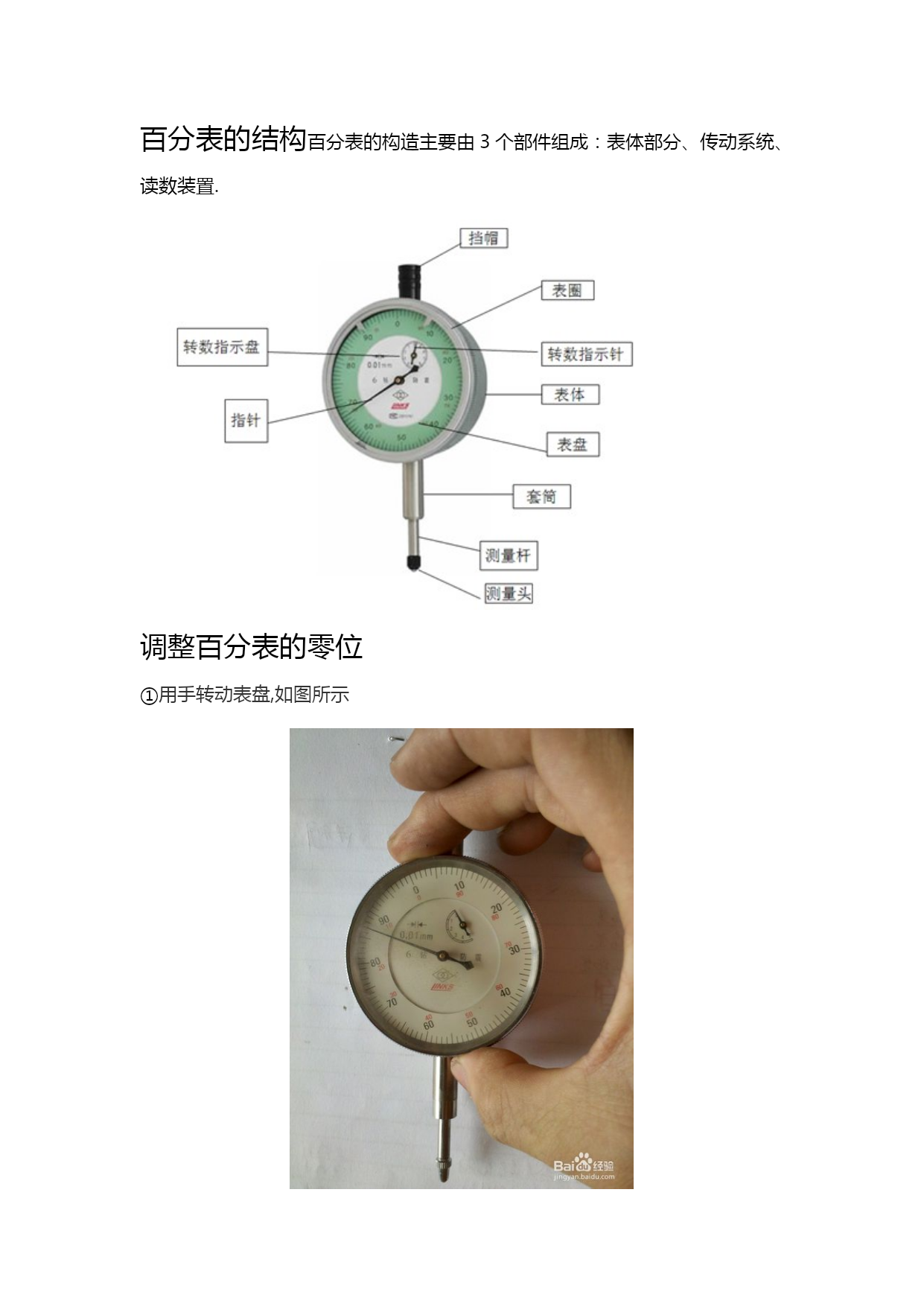

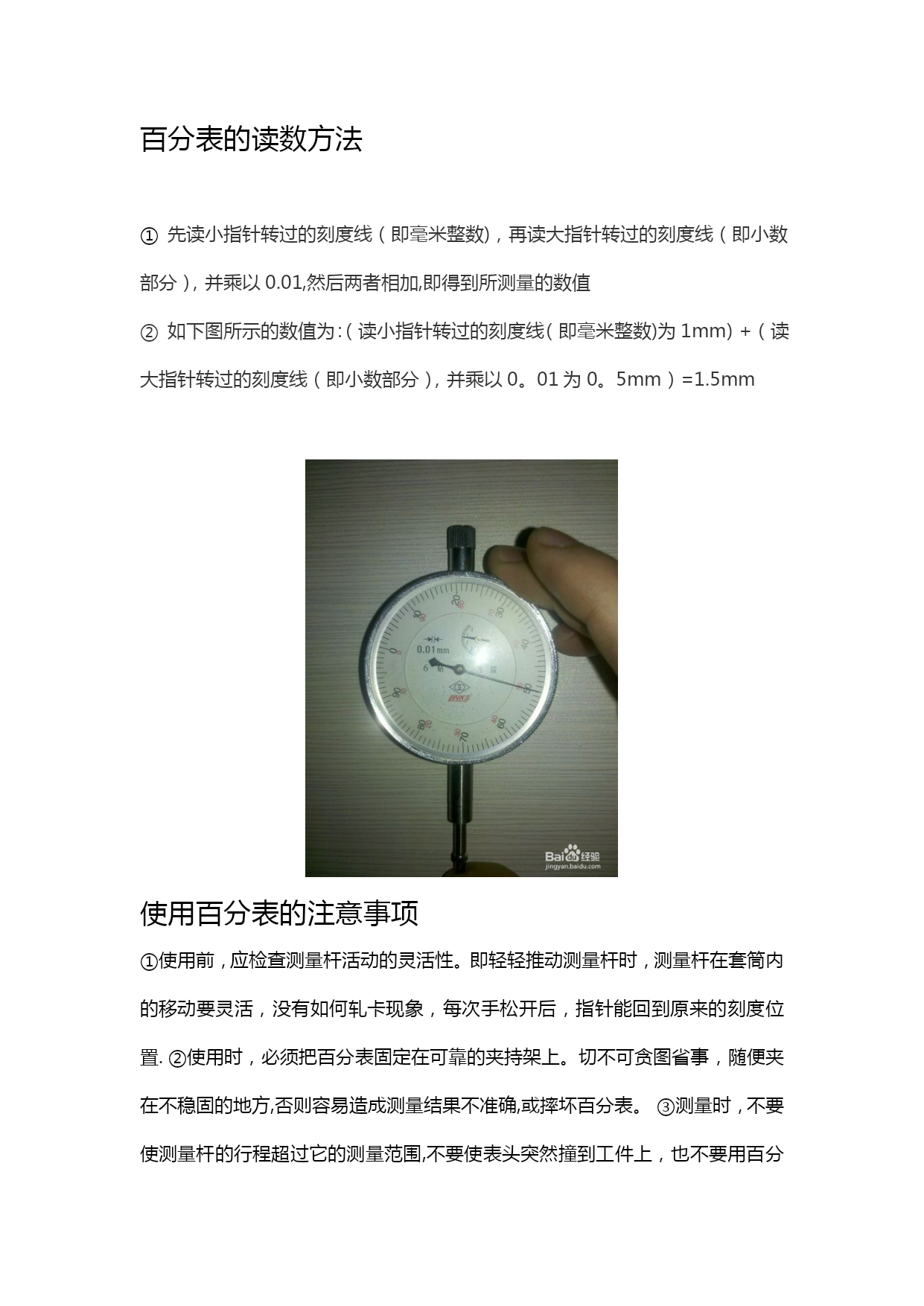

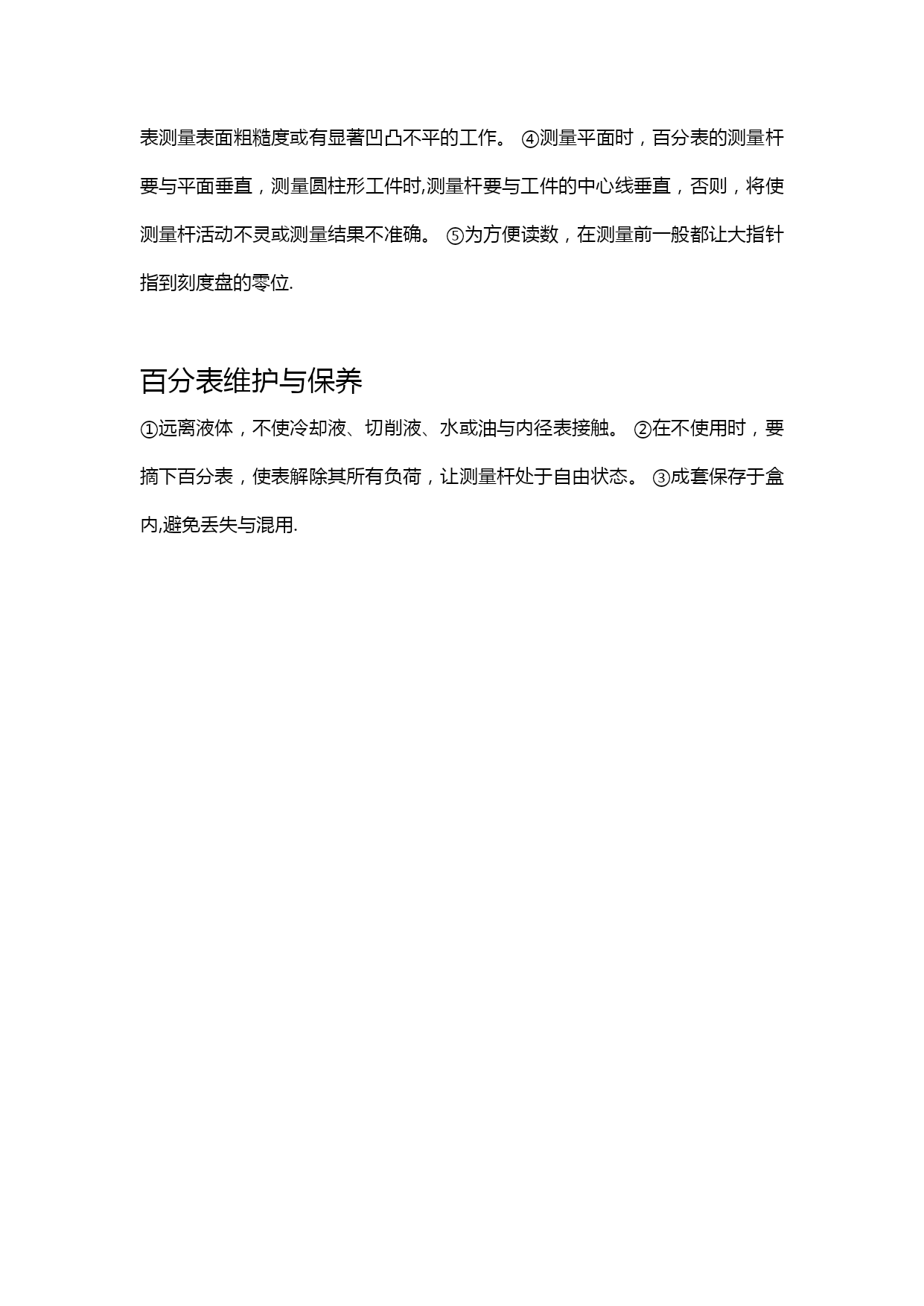

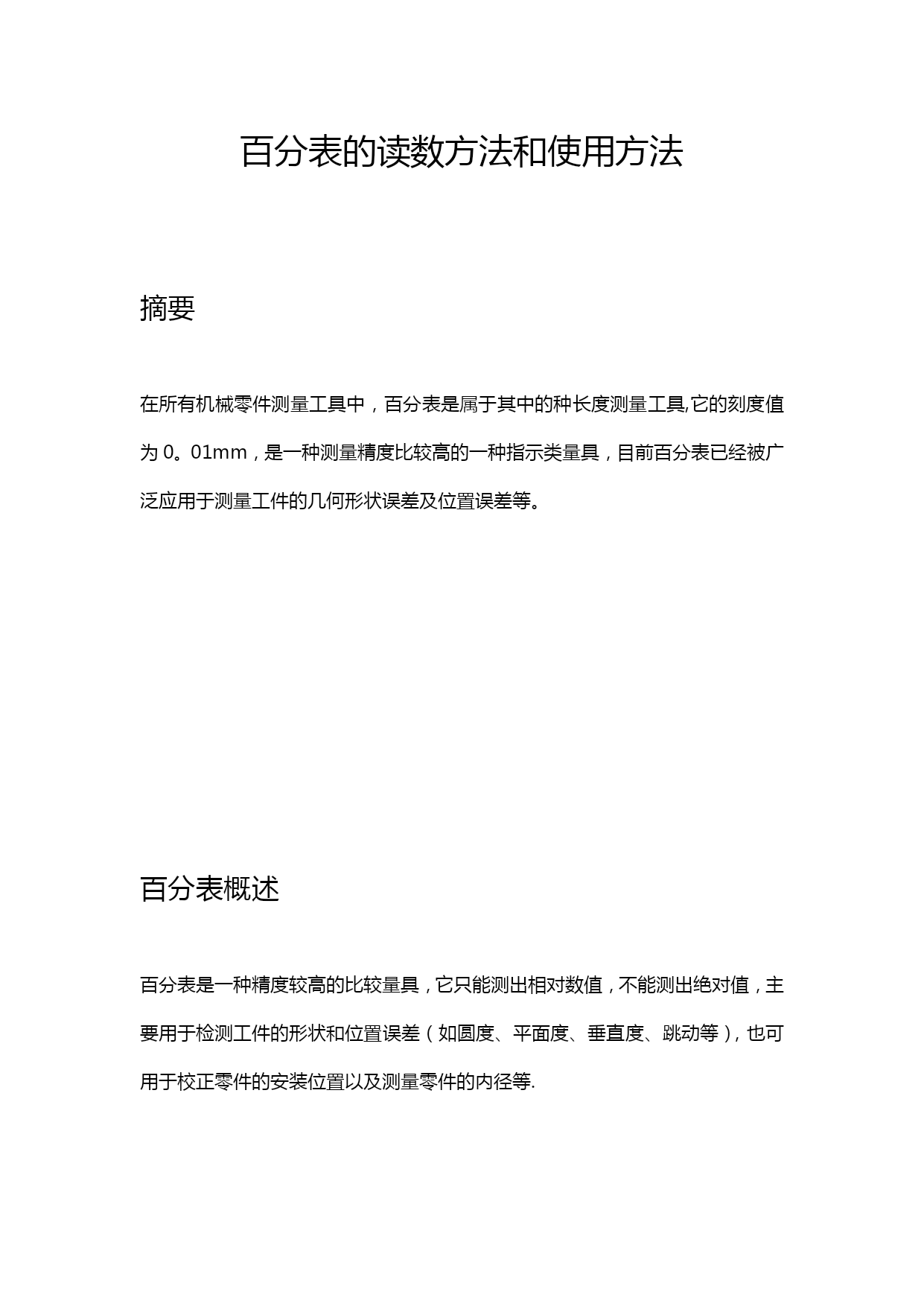

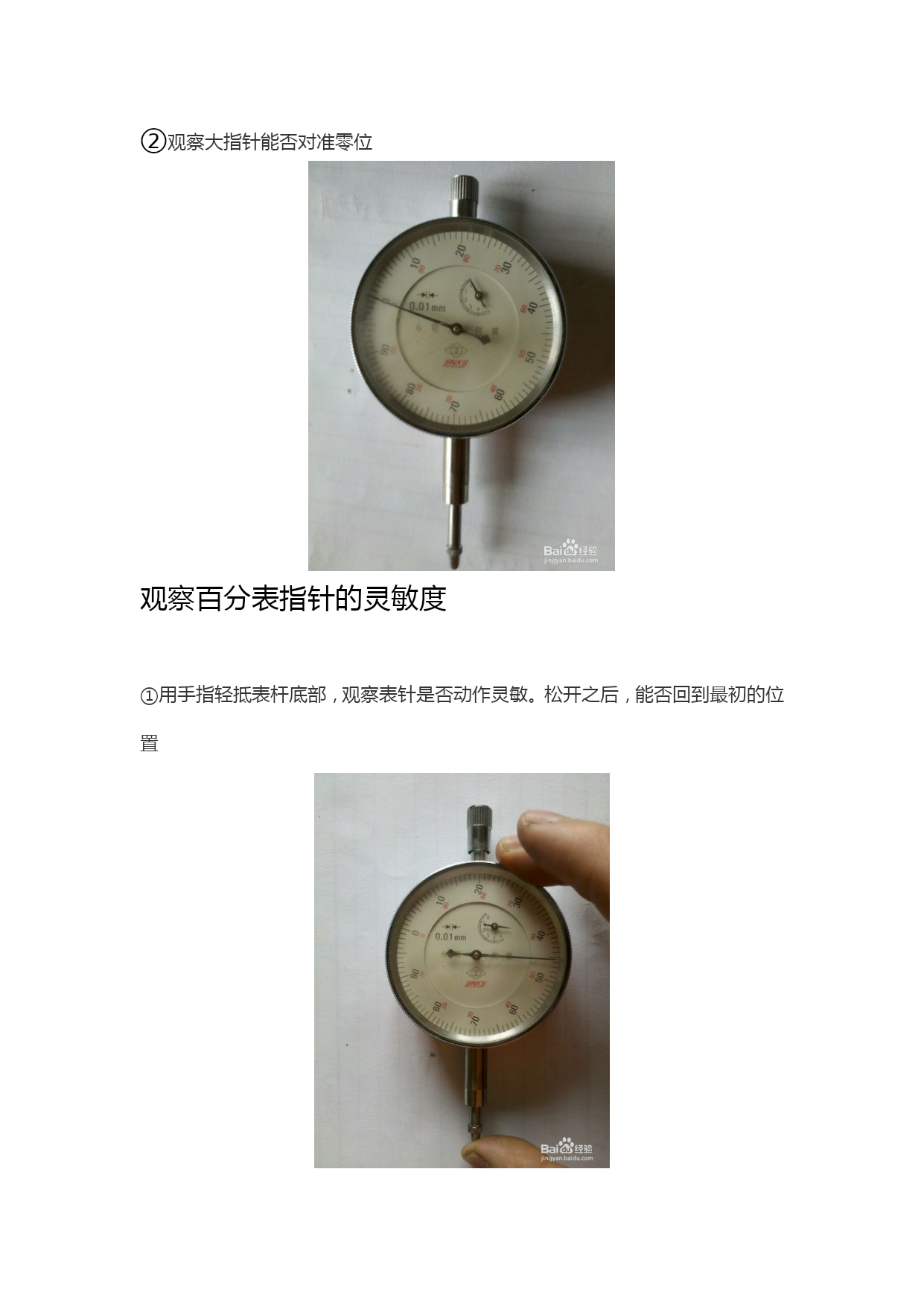

百分表拆装及结构分析实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）百分表拆装及结构分析一、实验目的了解钟表式百分表的结构及工作原理。熟悉齿轮、齿条、导轨、弹性元件、示数装置等零件、部件在百分表中的具体应用及其结构形式,增强感性认识。学习仪表拆装技能及工具使用方法，培养实际操作能力及科学的作风。二、百分表工作原理百分表是美国的B。C。艾姆斯于1890年制成的。钟表式百分表利用齿轮放大原理制成（见附图1），主要用于测量微小直线位移.工作时将测量杆的测头紧靠在被测量的物体上,物体的变形将引起测头的上下移动，测量杆的平齿便推动小齿轮以及和它同轴的大齿轮共同转动，大齿轮带动指针齿轮，于是大指针相随转动.如大指针在刻度盘上每转动一格，表示触头的位移为，则放大倍数为100，称为百分表.大指针转动的圈数可由量程指针（小指针)予以记忆.三、实验器具百分表，螺丝刀（十字、一字），盘子，镊子,尖咀钳，放大镜。四、实验步骤1、从观察百分表的外观入手,了解百分表的使用方法,熟悉百分表各部分的名称（见附图2），并记下百分表小指针、长指针的初始位置，作为安装时的参考.2、用螺丝刀旋下百分表后盖上的四个固定螺钉，取下后盖。（1）观察机构的传动关系，画出传动系统示意图。(2）结合思考题分析每个零件所起的作用。3、取下固定透明表盖的弹簧卡圈，然后用尖嘴钳取下大、小指针，再取下刻度面板。应注意保护刻度面板及指针轴.4、将百分表的后面朝上放置，旋下固定导轨的螺钉，旋下前面固定支承板的螺钉，即可取出机芯.5、取下弹簧、导轨，取出测量杆滑动销，旋下测量杆上部防尘帽，取下测量杆。6、旋下机芯上的固定螺钉，取下齿轮。注意带游丝的大齿轮不要取下，以防损坏游丝。7、按相反的顺序，把拆下的零件一一装回。8、检查齿轮的啮合、测量杆的移动，要灵活无卡滞现象.9、检查游丝是否预紧.五、注意事项:1、不要求拆的地方，不得随意拆卸。2、拆下的零件要轻拿轻放，放在盘内，防止丢失和损坏。尤其要注意弹簧、游丝和指针.3、大小指针拆卸时要特别注意.4、安装指针时，应保证对指针位置的要求,即小指针要指向零点。5、安装支承板时，应使游丝预紧180º—270º。6、拆卸的过程要记录拆卸顺序.7、拆卸完毕要画出每一个零件的结构草图.六、实验报告内容及要求（1）简述装配顺序。（2）画出百分表的传动系统示意图。（3)游丝内、外端各是如何固定的？画出游丝固定的结构草图.（4）做出下列思考题:=1\＊GB3①百分表测量杆上的弹簧起什么作用？=2\*GB3②游丝起什么作用?为什么要有180—270度的预转角？=3\*GB3③测量杆上的滑动销的作用是什么？=4\＊GB3④表盘为什么要旋转？旋转的导向面在何处？画出结构草图。=5\＊GB3⑤百分表在下述各处采用了什么联接型式？A、大齿轮与轴；B、轴套与壳体；C、指针与指针套；D、指针套与齿轮轴；E、导轨与支承板；附图1百分表工作原理附图2百分表各部分名称百分表的读数方法和使用方法摘要在所有机械零件测量工具中，百分表是属于其中的种长度测量工具,它的刻度值为0。01mm，是一种测量精度比较高的一种指示类量具，目前百分表已经被广泛应用于测量工件的几何形状误差及位置误差等。百分表概述百分表是一种精度较高的比较量具，它只能测出相对数值，不能测出绝对值，主要用于检测工件的形状和位置误差（如圆度、平面度、垂直度、跳动等），也可用于校正零件的安装位置以及测量零件的内径等.百分表的结构百分表的构造主要由3个部件组成：表体部分、传动系统、读数装置.调整百分表的零位①用手转动表盘,如图所示②观察大指针能否对准零位观察百分表指针的灵敏度①用手指轻抵表杆底部，观察表针是否动作灵敏。松开之后，能否回到最初的位置百分表的读数方法①先读小指针转过的刻度线（即毫米整数)，再读大指针转过的刻度线（即小数部分），并乘以0.01,然后两者相加,即得到所测量的数值②如下图所示的数值为：（读小指针转过的刻度线（即毫米整数)为1mm)+（读大指针转过的刻度线（即小数部分），并乘以0。01为0。5mm）=1.5mm使用百分表的注意事项①使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有如何轧卡现象，每次手松开后，指针能回到原来的刻度位置.②使用时，必须把百分表固定在可靠的夹持架上。切不可贪图省事，随便夹在不稳固的地方,否则容易造成测量结果不准确,或摔坏百分表。③测量时，不要使测量杆的行程超过它的测量范围,不要使表头突然
