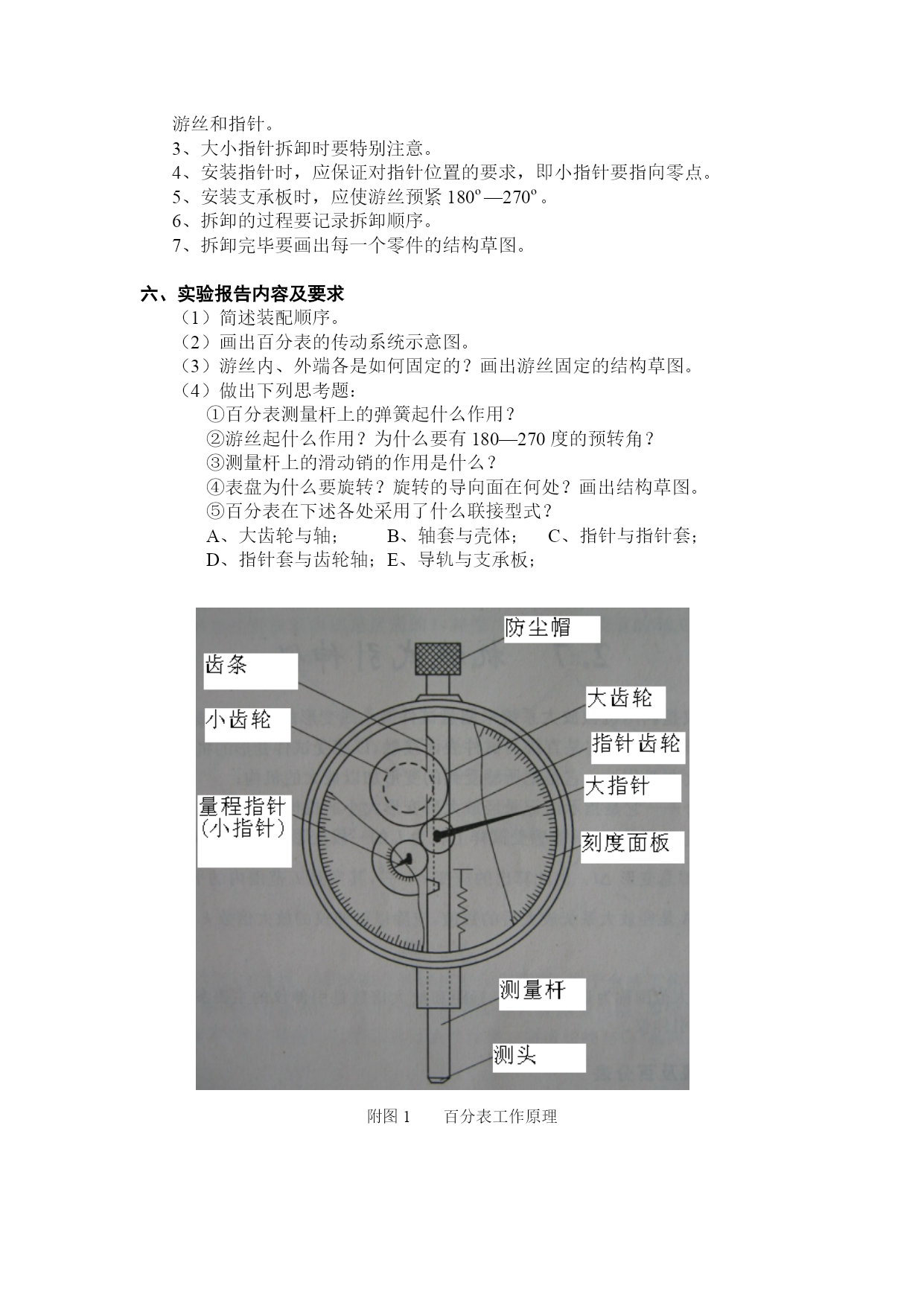

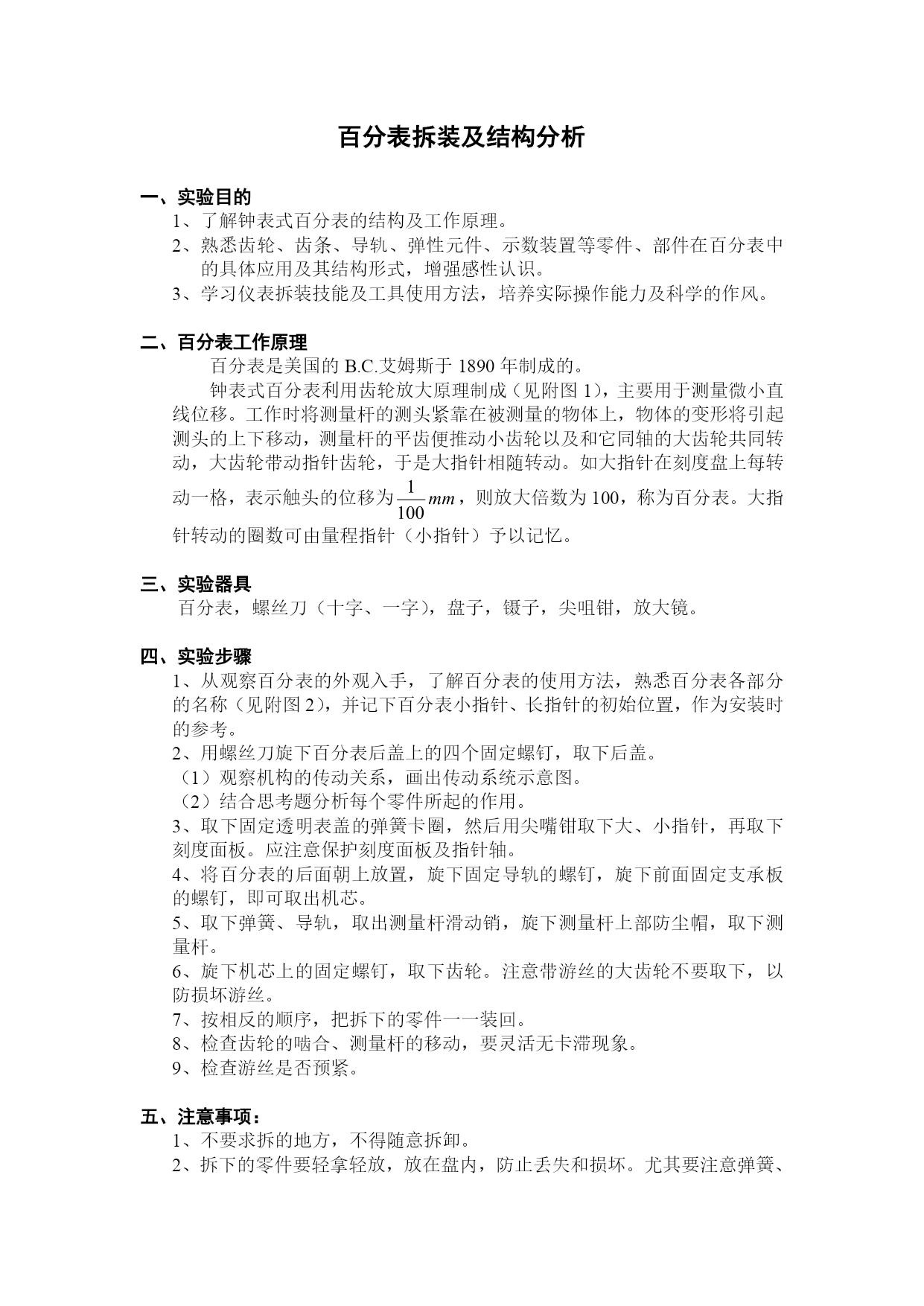

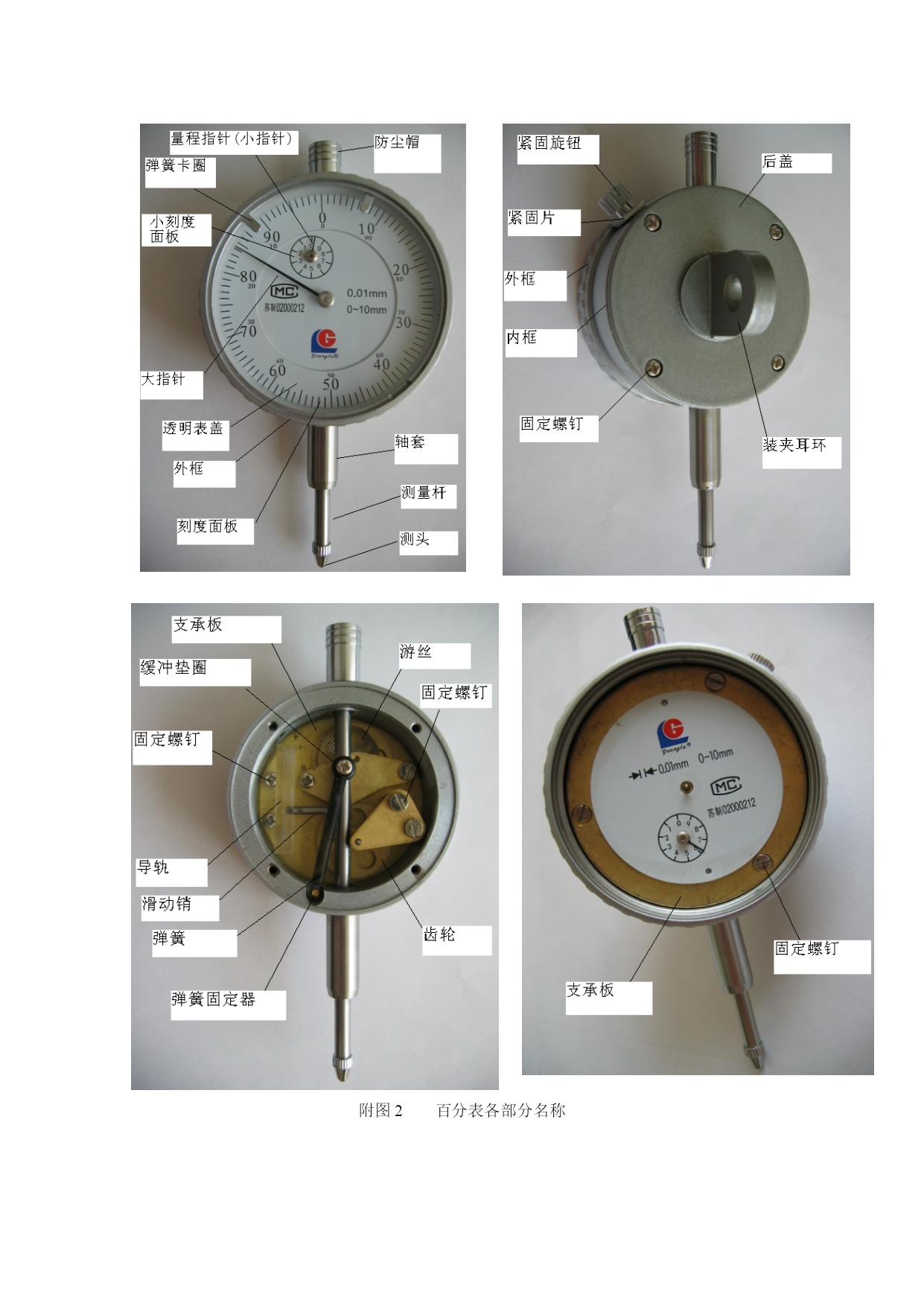

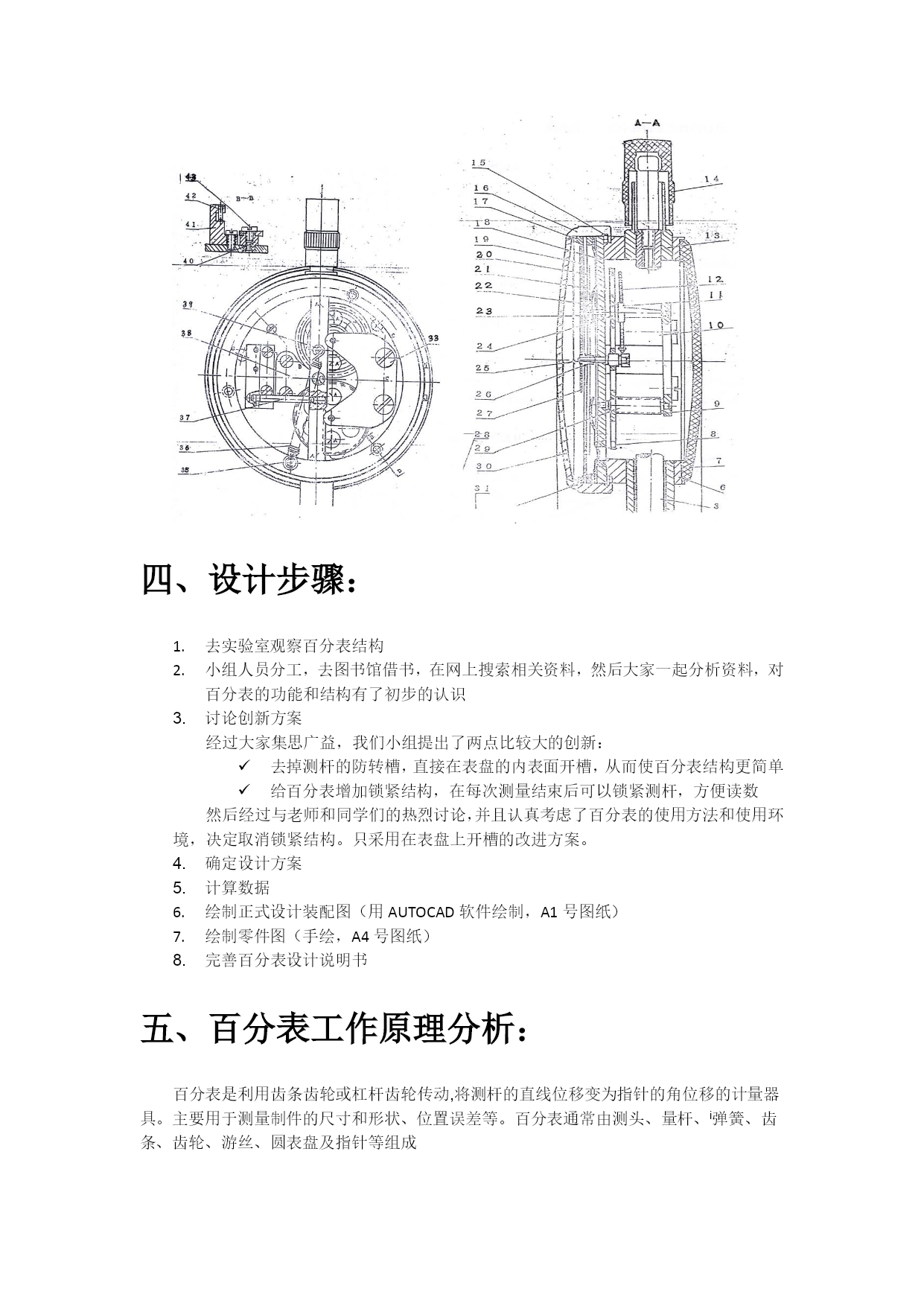

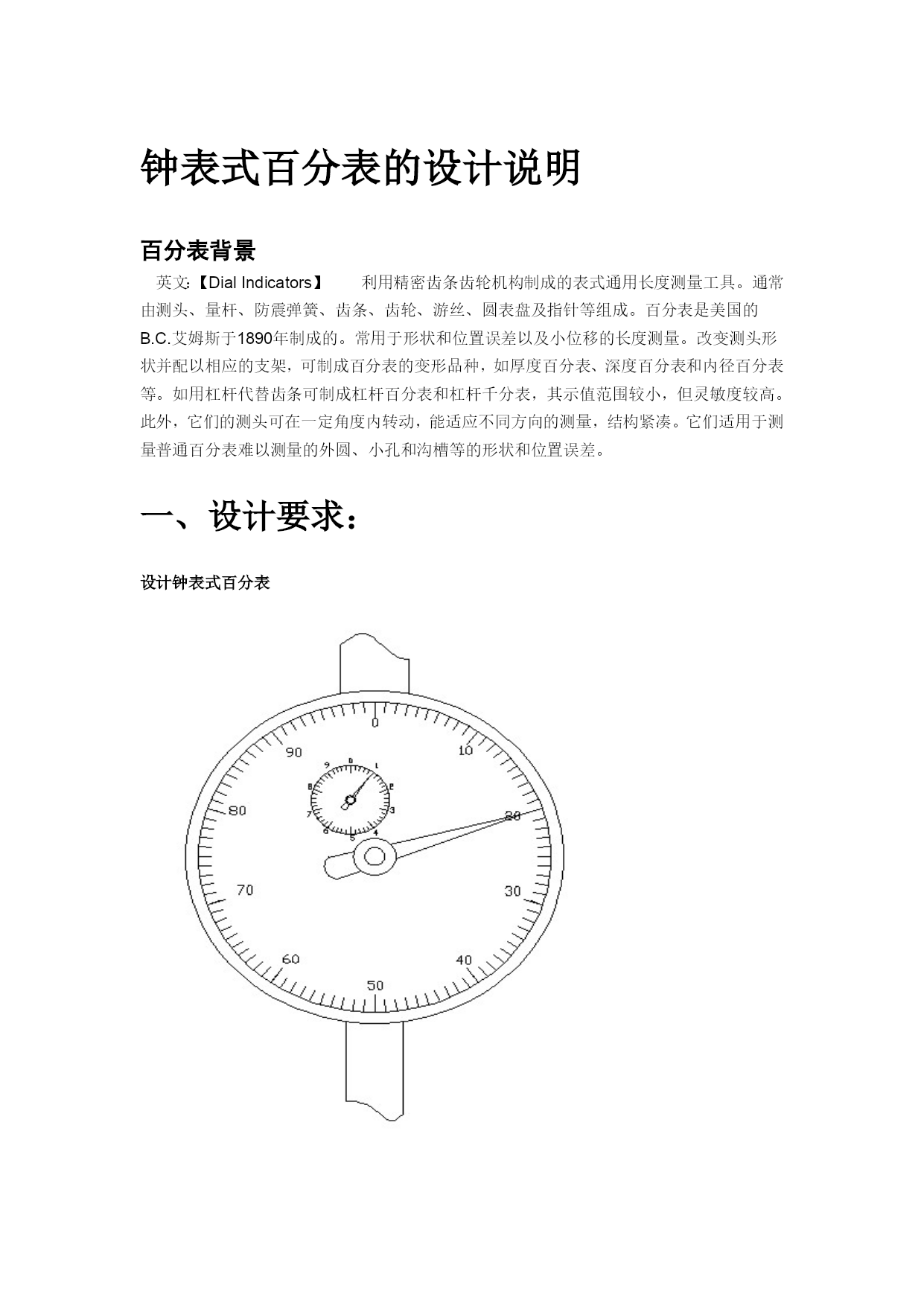

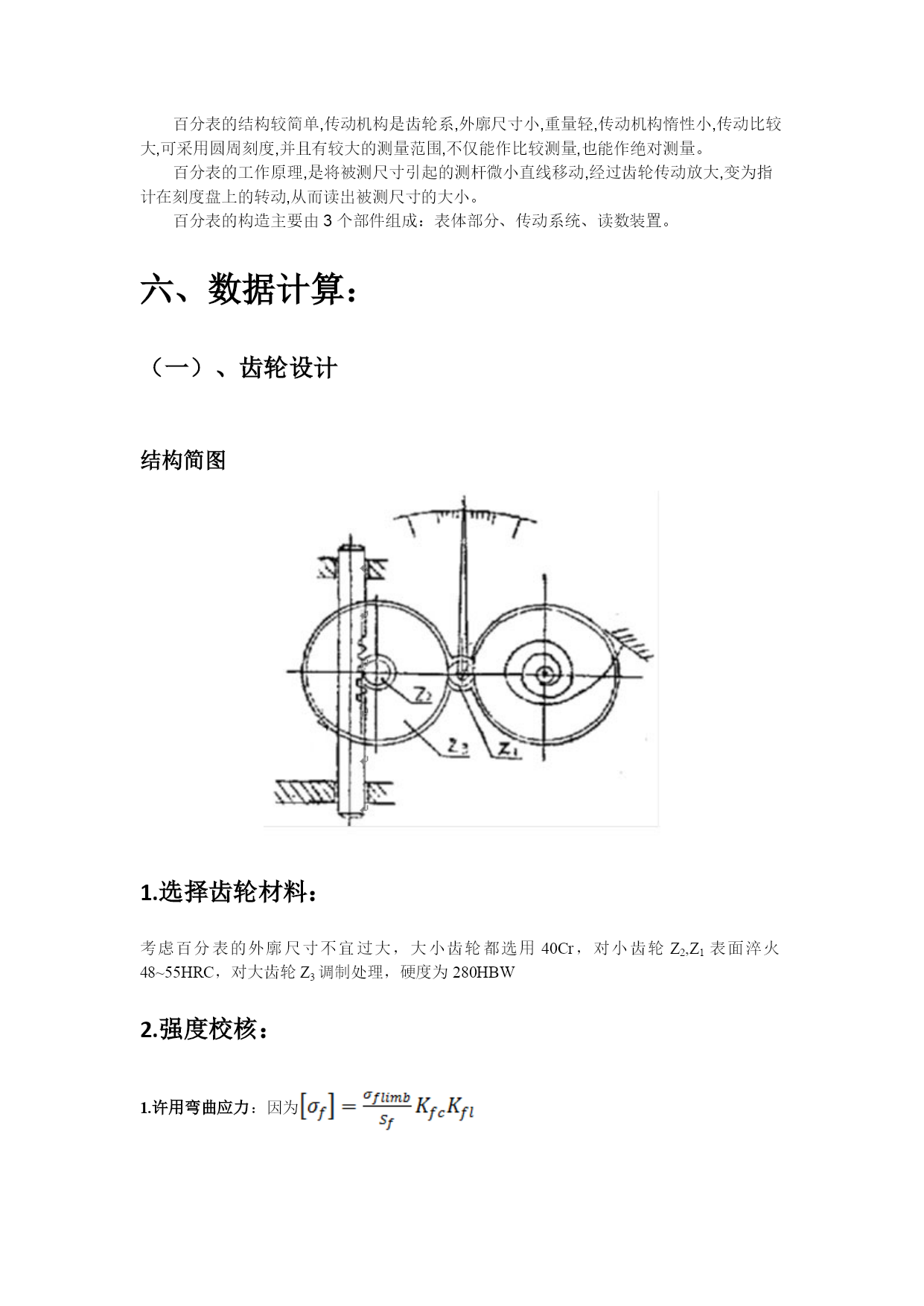

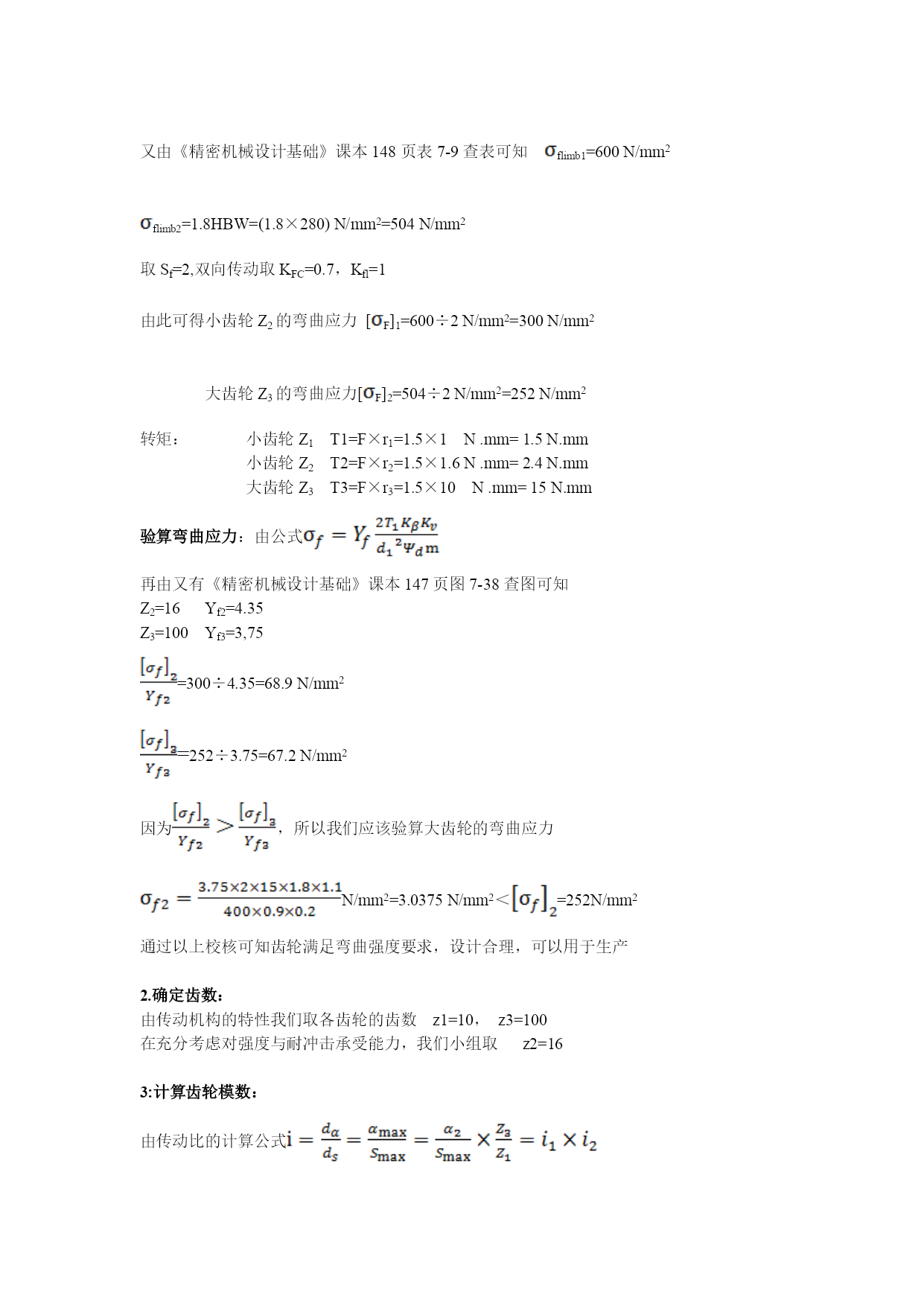

百分表拆装及结构分析优质资料(可以直接使用，可编辑优质资料，欢迎下载）百分表拆装及结构分析一、实验目的了解钟表式百分表的结构及工作原理。熟悉齿轮、齿条、导轨、弹性元件、示数装置等零件、部件在百分表中的具体应用及其结构形式，增强感性认识。学习仪表拆装技能及工具使用方法，培养实际操作能力及科学的作风。二、百分表工作原理百分表是美国的B.C.艾姆斯于1890年制成的。钟表式百分表利用齿轮放大原理制成（见附图1），主要用于测量微小直线位移。工作时将测量杆的测头紧靠在被测量的物体上，物体的变形将引起测头的上下移动，测量杆的平齿便推动小齿轮以及和它同轴的大齿轮共同转动，大齿轮带动指针齿轮，于是大指针相随转动。如大指针在刻度盘上每转动一格，表示触头的位移为，则放大倍数为100，称为百分表。大指针转动的圈数可由量程指针（小指针）予以记忆。三、实验器具百分表，螺丝刀（十字、一字），盘子，镊子，尖咀钳，放大镜。四、实验步骤1、从观察百分表的外观入手，了解百分表的使用方法，熟悉百分表各部分的名称（见附图2），并记下百分表小指针、长指针的初始位置，作为安装时的参考。2、用螺丝刀旋下百分表后盖上的四个固定螺钉，取下后盖。（1）观察机构的传动关系，画出传动系统示意图。（2）结合思考题分析每个零件所起的作用。3、取下固定透明表盖的弹簧卡圈，然后用尖嘴钳取下大、小指针，再取下刻度面板。应注意保护刻度面板及指针轴。4、将百分表的后面朝上放置，旋下固定导轨的螺钉，旋下前面固定支承板的螺钉，即可取出机芯。5、取下弹簧、导轨，取出测量杆滑动销，旋下测量杆上部防尘帽，取下测量杆。6、旋下机芯上的固定螺钉，取下齿轮。注意带游丝的大齿轮不要取下，以防损坏游丝。7、按相反的顺序，把拆下的零件一一装回。8、检查齿轮的啮合、测量杆的移动，要灵活无卡滞现象。9、检查游丝是否预紧。五、注意事项：1、不要求拆的地方，不得随意拆卸。2、拆下的零件要轻拿轻放，放在盘内，防止丢失和损坏。尤其要注意弹簧、游丝和指针。3、大小指针拆卸时要特别注意。4、安装指针时，应保证对指针位置的要求，即小指针要指向零点。5、安装支承板时，应使游丝预紧180º—270º。6、拆卸的过程要记录拆卸顺序。7、拆卸完毕要画出每一个零件的结构草图。六、实验报告内容及要求（1）简述装配顺序。（2）画出百分表的传动系统示意图。（3）游丝内、外端各是如何固定的？画出游丝固定的结构草图。（4）做出下列思考题：=1\*GB3①百分表测量杆上的弹簧起什么作用？=2\*GB3②游丝起什么作用？为什么要有180—270度的预转角？=3\*GB3③测量杆上的滑动销的作用是什么？=4\*GB3④表盘为什么要旋转？旋转的导向面在何处？画出结构草图。=5\*GB3⑤百分表在下述各处采用了什么联接型式？A、大齿轮与轴；B、轴套与壳体；C、指针与指针套；D、指针套与齿轮轴；E、导轨与支承板；附图1百分表工作原理附图2百分表各部分名称钟表式百分表的设计说明百分表背景英文：【DialIndicators】利用精密齿条齿轮机构制成的表式通用长度测量工具。通常由测头、量杆、防震弹簧、齿条、齿轮、游丝、圆表盘及指针等组成。百分表是美国的B.C.艾姆斯于1890年制成的。常用于形状和位置误差以及小位移的长度测量。改变测头形状并配以相应的支架，可制成百分表的变形品种，如厚度百分表、深度百分表和内径百分表等。如用杠杆代替齿条可制成杠杆百分表和杠杆千分表，其示值范围较小，但灵敏度较高。此外，它们的测头可在一定角度内转动，能适应不同方向的测量，结构紧凑。它们适用于测量普通百分表难以测量的外圆、小孔和沟槽等的形状和位置误差。一、设计要求：设计钟表式百分表具体技术指标要求如下：分度值：0.01mm测量范围：0~10mm外线尺寸直径：φ50~φ60使用环境：车间现场（要求防尘、防油、防震、防噪）测杆应移动平衡、灵活、无卡住现象其余按照国家标准二、设计任务：提出设计方案给出装配结构示意图（A1号图纸）给出2张零件图（A4号图纸）给出设计说明书三、设计目的：本次课程设计是《精密机械设计》课的重要组成部分，是打好技术基础和进行技能训练的重要环节。其目的是：训练同学们独立思考、独立运用。独立设计的能力，掌握百分表的具体原理，强化掌握平时学到的理论知识扩大同学们的知识面，提高对知识的应用能力培养同学们的创新能力加强同学们的团队合作精神百分表结构图四、设计步骤：去实验室观察百分表结构小组人员分工，去图书馆借书，在网上搜索相关资料，然后大家一起
