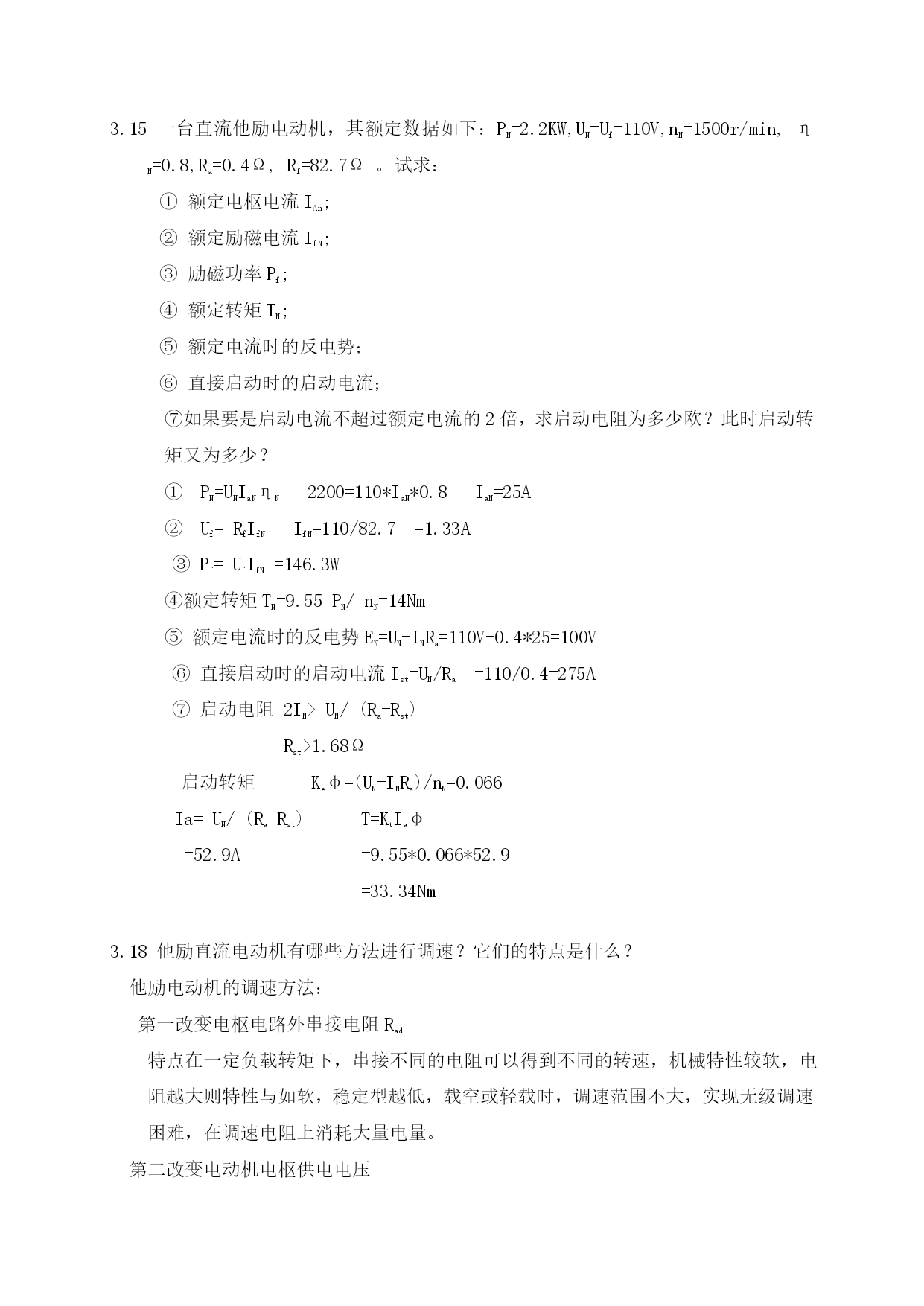

第三章直流电机的工作原理及特点3.5一台直流发电机，其部分铭牌数据如下：PN=180kW,UN=230V,nN=1450r/min,ηN=89.5%，试求：①该发电机的额定电流；②电流保持为额定值而电压下降为100V时，原动机的输出功率（设此时η=ηN）PN=UNIN180KW=230*ININ=782.6A该发电机的额定电流为782.6AP=IN100/ηNP=87.4KW3.6已知某他励直流电动机的铭牌数据如下：PN=7.5KW,UN=220V,nN=1500r/min,ηN=88.5%,试求该电机的额定电流和转矩。PN=UNINηN7500W=220V*IN*0.885IN=38.5ATN=9.55PN/nN=47.75Nm3.8一台他励直流电动机的铭牌数据为：PN=5.5KW,UN=110V,IN=62A,nN=1000r/min,试绘出它的固有机械特性曲线。Ra=(0.50~0.75)(1-PN/UNIN)UN/IN=0.6(1-5500/110*62)*110/62=0.206Ωn0=nNUN/(UN-INRa)=1131r/minTN=9.55*5500/1000=52.525Nm3.15一台直流他励电动机，其额定数据如下：PN=2.2KW,UN=Uf=110V,nN=1500r/min,ηN=0.8,Ra=0.4Ω,Rf=82.7Ω。试求：①额定电枢电流IAn;②额定励磁电流IfN;③励磁功率Pf;④额定转矩TN;⑤额定电流时的反电势；⑥直接启动时的启动电流；⑦如果要是启动电流不超过额定电流的2倍，求启动电阻为多少欧？此时启动转矩又为多少？PN=UNIaNηN2200=110*IaN*0.8IaN=25AUf=RfIfNIfN=110/82.7=1.33A③Pf=UfIfN=146.3W④额定转矩TN=9.55PN/nN=14Nm⑤额定电流时的反电势EN=UN-INRa=110V-0.4*25=100V⑥直接启动时的启动电流Ist=UN/Ra=110/0.4=275A⑦启动电阻2IN>UN/(Ra+Rst)Rst>1.68Ω启动转矩Keφ=(UN-INRa)/nN=0.066Ia=UN/(Ra+Rst)T=KtIaφ=52.9A=9.55*0.066*52.9=33.34Nm3.18他励直流电动机有哪些方法进行调速？它们的特点是什么？他励电动机的调速方法：第一改变电枢电路外串接电阻Rad特点在一定负载转矩下，串接不同的电阻可以得到不同的转速，机械特性较软，电阻越大则特性与如软，稳定型越低，载空或轻载时，调速范围不大，实现无级调速困难，在调速电阻上消耗大量电量。第二改变电动机电枢供电电压特点当电压连续变化时转速可以平滑无级调速，一般只能自在额定转速以下调节，调速特性与固有特性相互平行，机械特性硬度不变，调速的稳定度较高，调速范围较大，调速时因电枢电流与电压无关，属于恒转矩调速，适应于对恒转矩型负载。可以靠调节电枢电压来启动电机，不用其它启动设备，第三改变电动机主磁通特点可以平滑无级调速，但只能弱词调速，即在额定转速以上调节，调速特性较软，且受电动机换向条件等的限制，调速范围不大，调速时维持电枢电压和电流步变，属恒功率调速。第五章交流电动机的工作原理及特性5.6有一台三相异步电动机，其技术数据如下表所示。型号PN/kWUN/V满载时Ist/INTst/TNTmax/TNnN/r·min-1IN/AηN×100cosφY132S-63220/38096012.8/7.2830.756.52.02.0试求：①线电压为380V时，三相定子绕组应如何接法？②求n0,p,SN,TN,Tst,Tmax和Ist；③额定负载时电动机的输入功率是多少？线电压为380V时，三相定子绕组应为Y型接法.TN=9.55PN/nN=9.55*3000/960=29.8NmTst/TN=2Tst=2*29.8=59.6NmTmax/TN=2.0Tmax=59.6NmIst/IN=6.5Ist=46.8A一般nN=(0.94-0.98)n0n0=nN/0.96=1000r/minSN=(n0-nN)/n0=(1000-960)/1000=0.04P=60f/n0=60*50/1000=3η=PN/P输入P输入=3/0.83=3.615.11有一台三相异步电动机，其铭牌数据如下：PN/kWnN/r·min-1UN/VηN×100cosφNIst/INTst/TNTmax/TN接法401470380900.96.51.22.0△当负载转矩为250N·m时，试问在U=UN和U`=0
