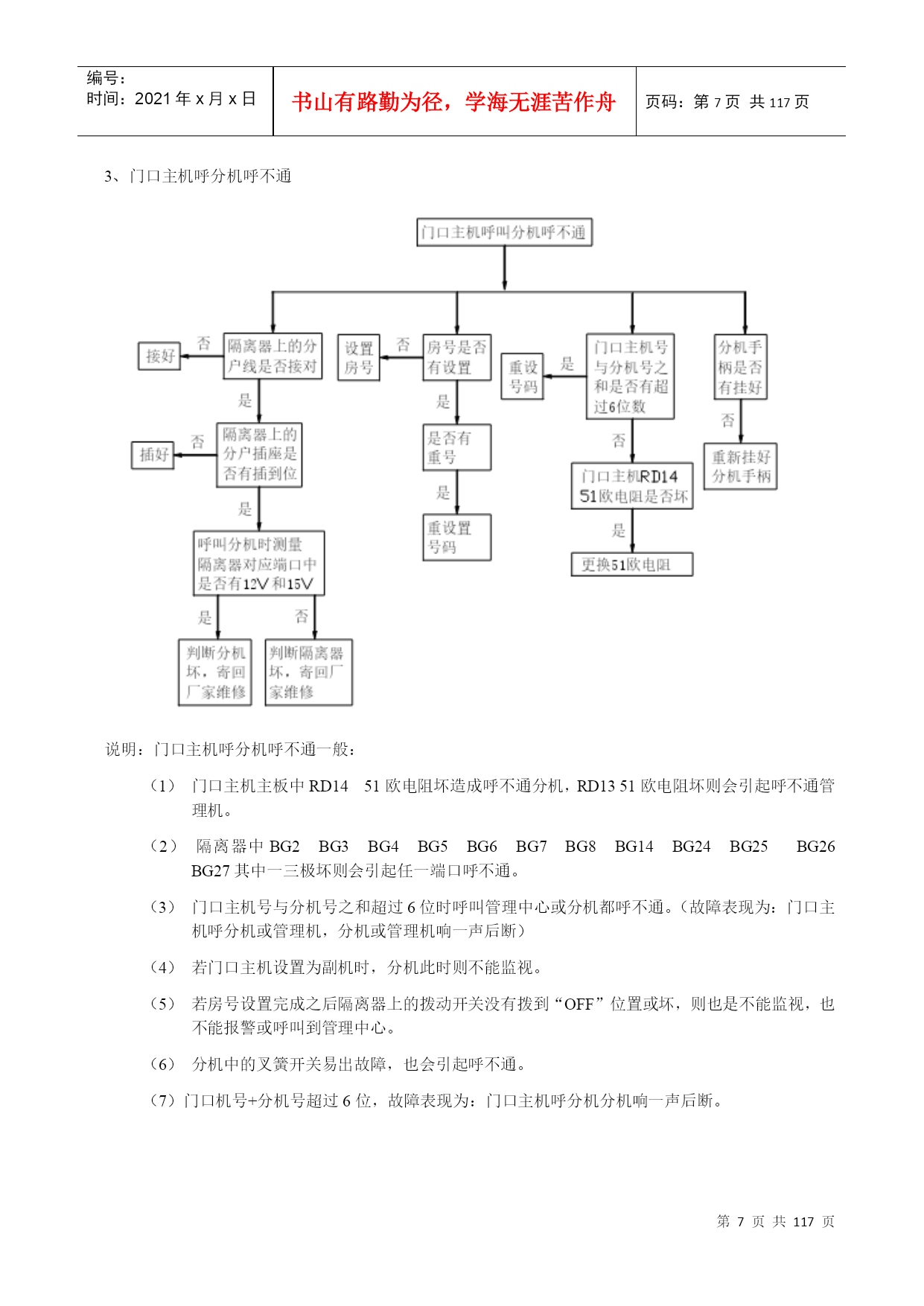

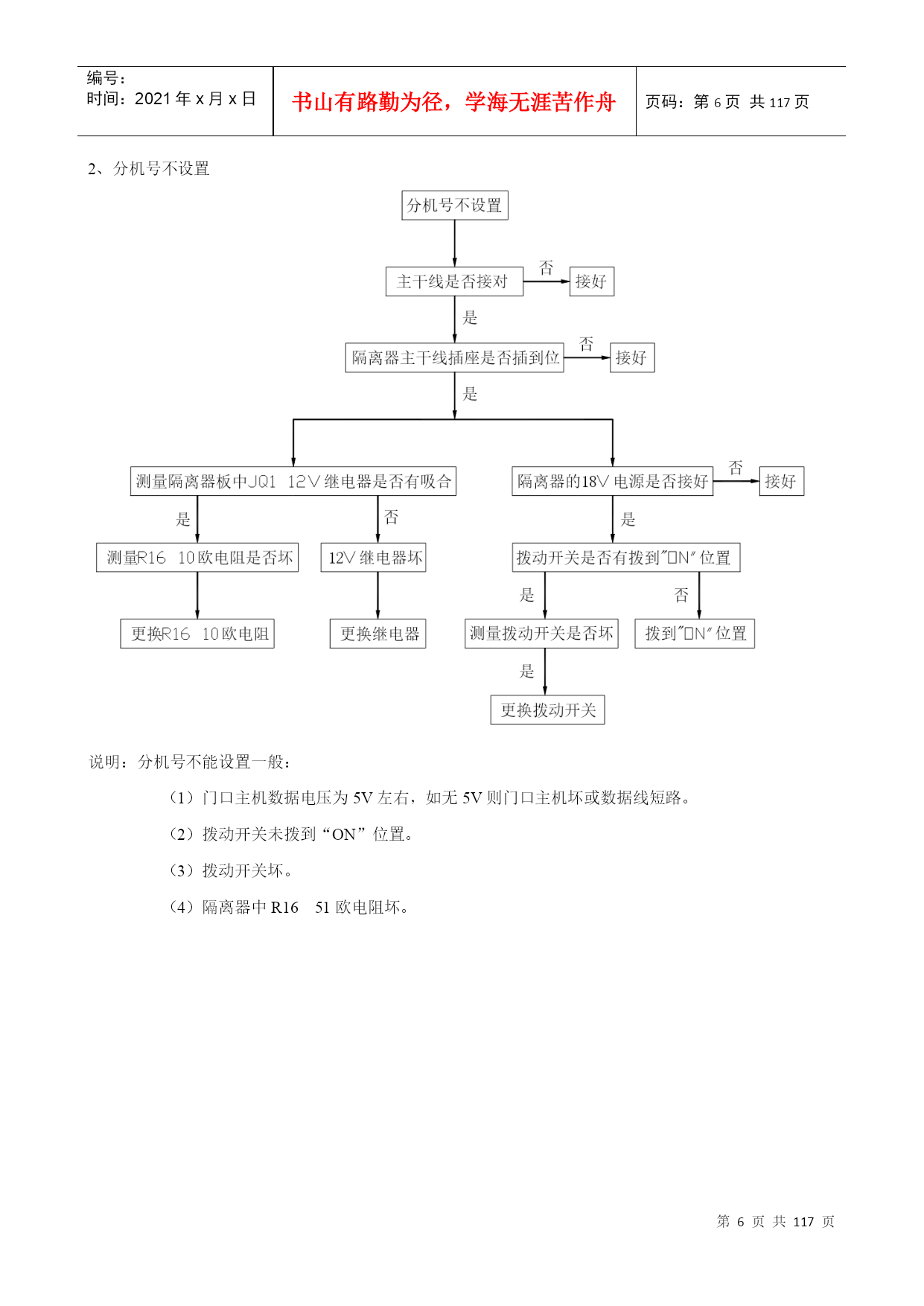

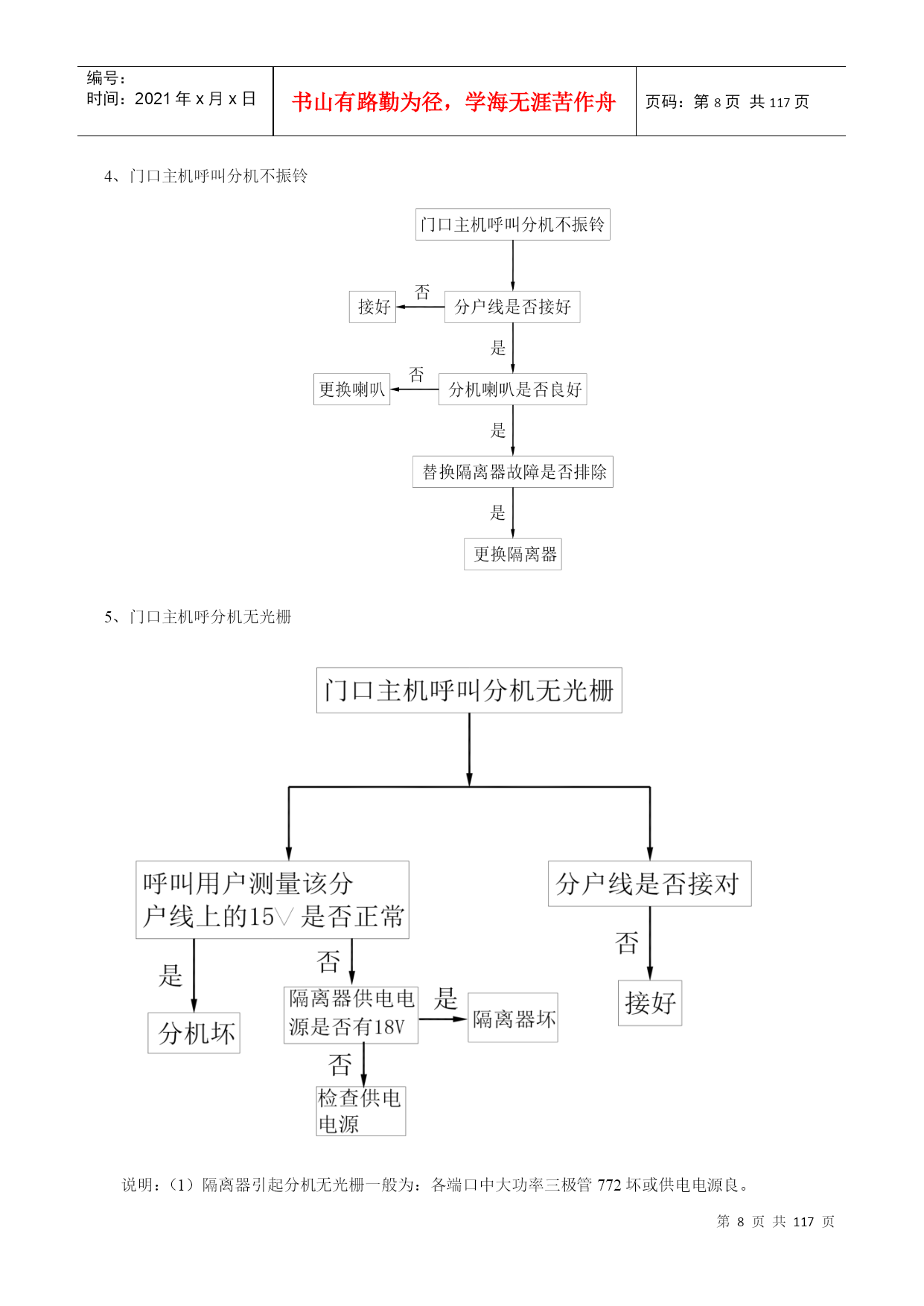

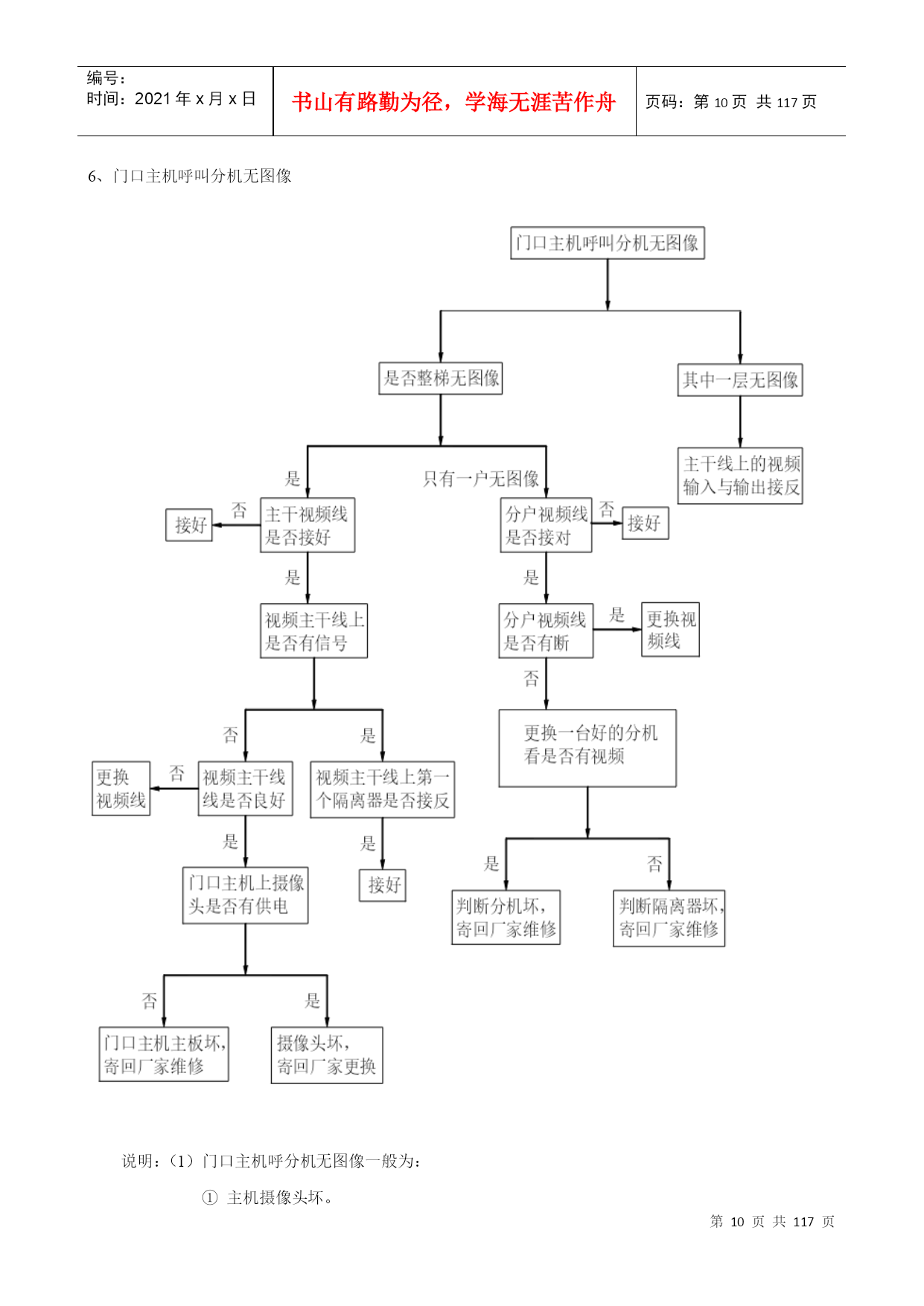

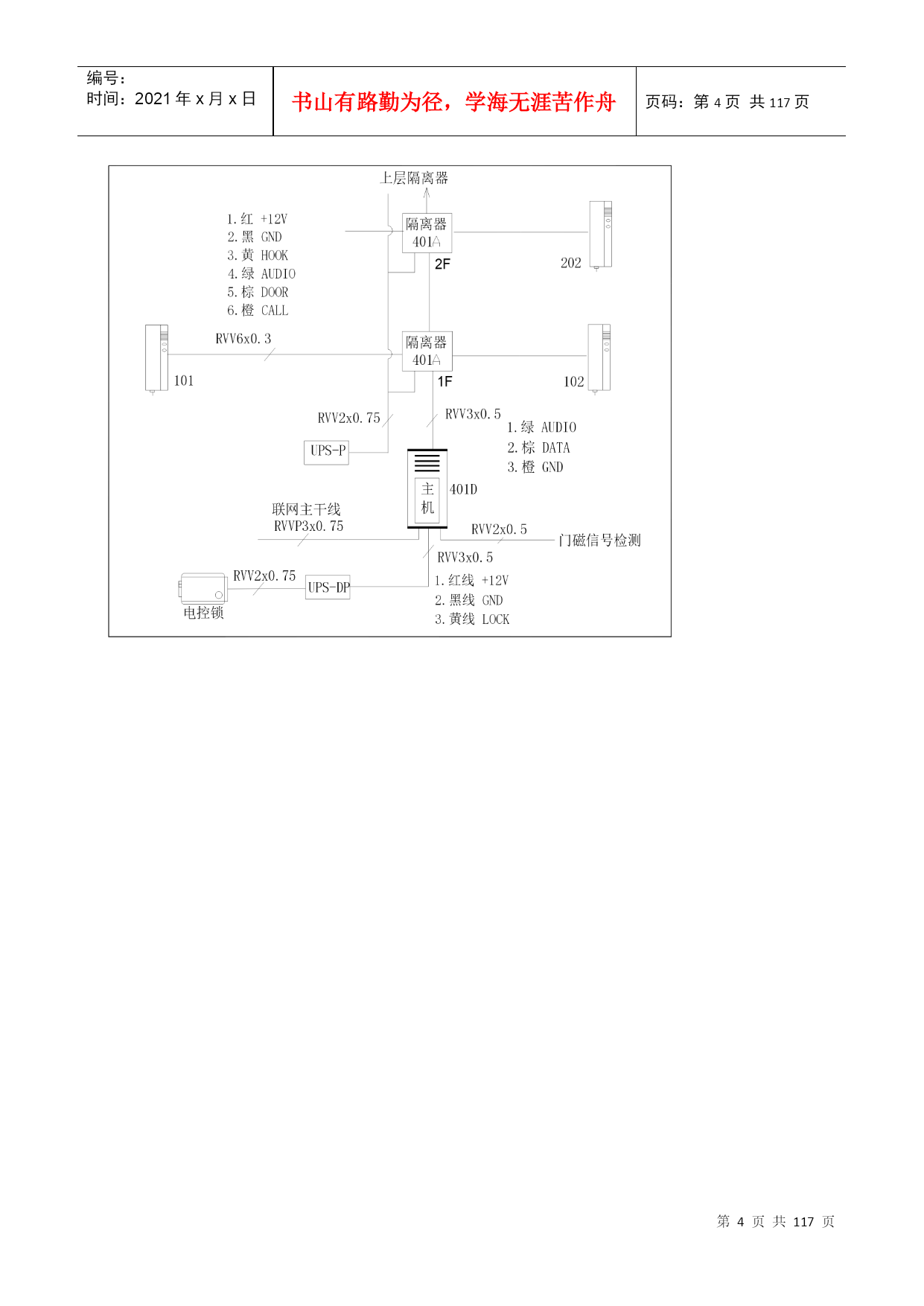

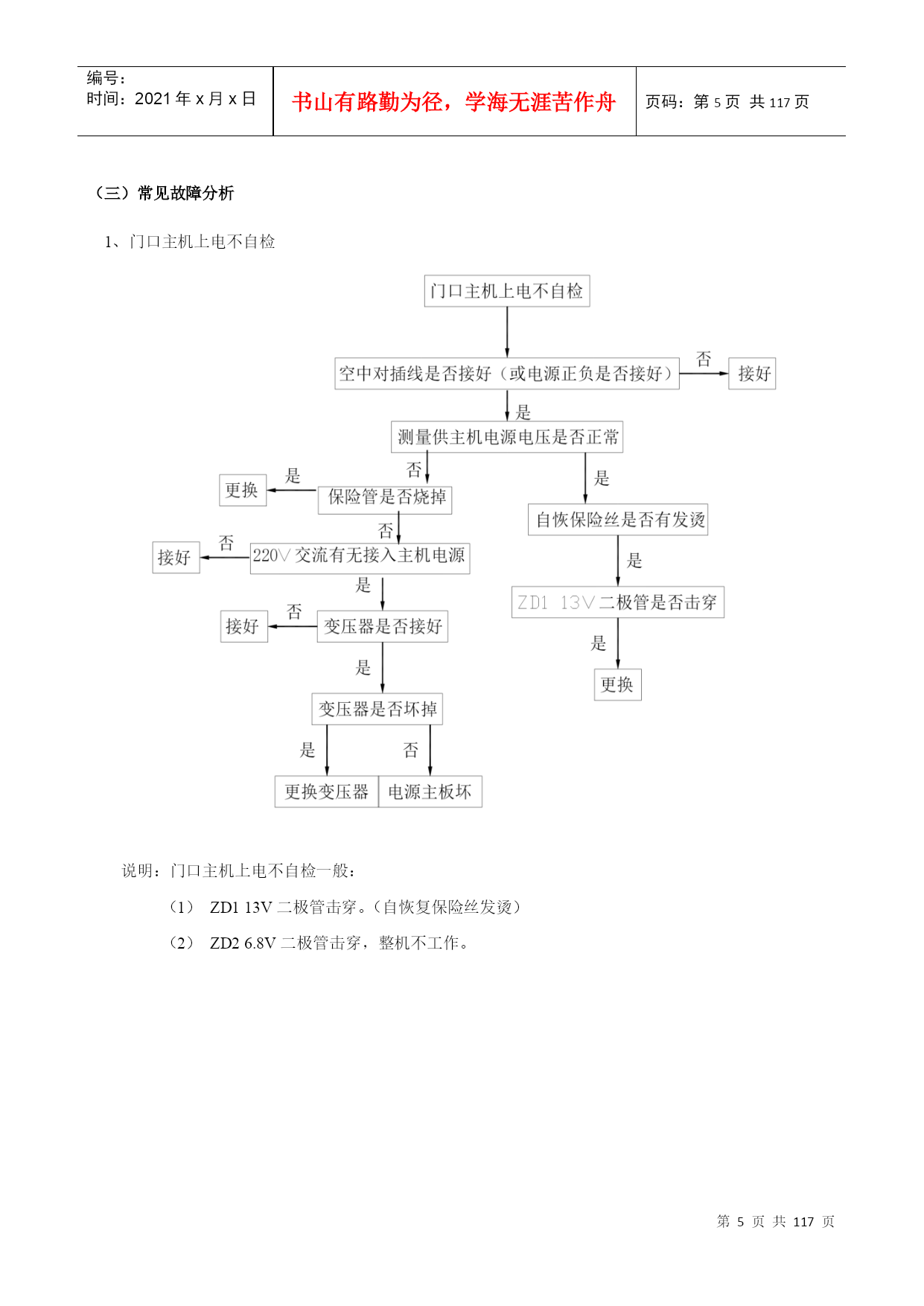

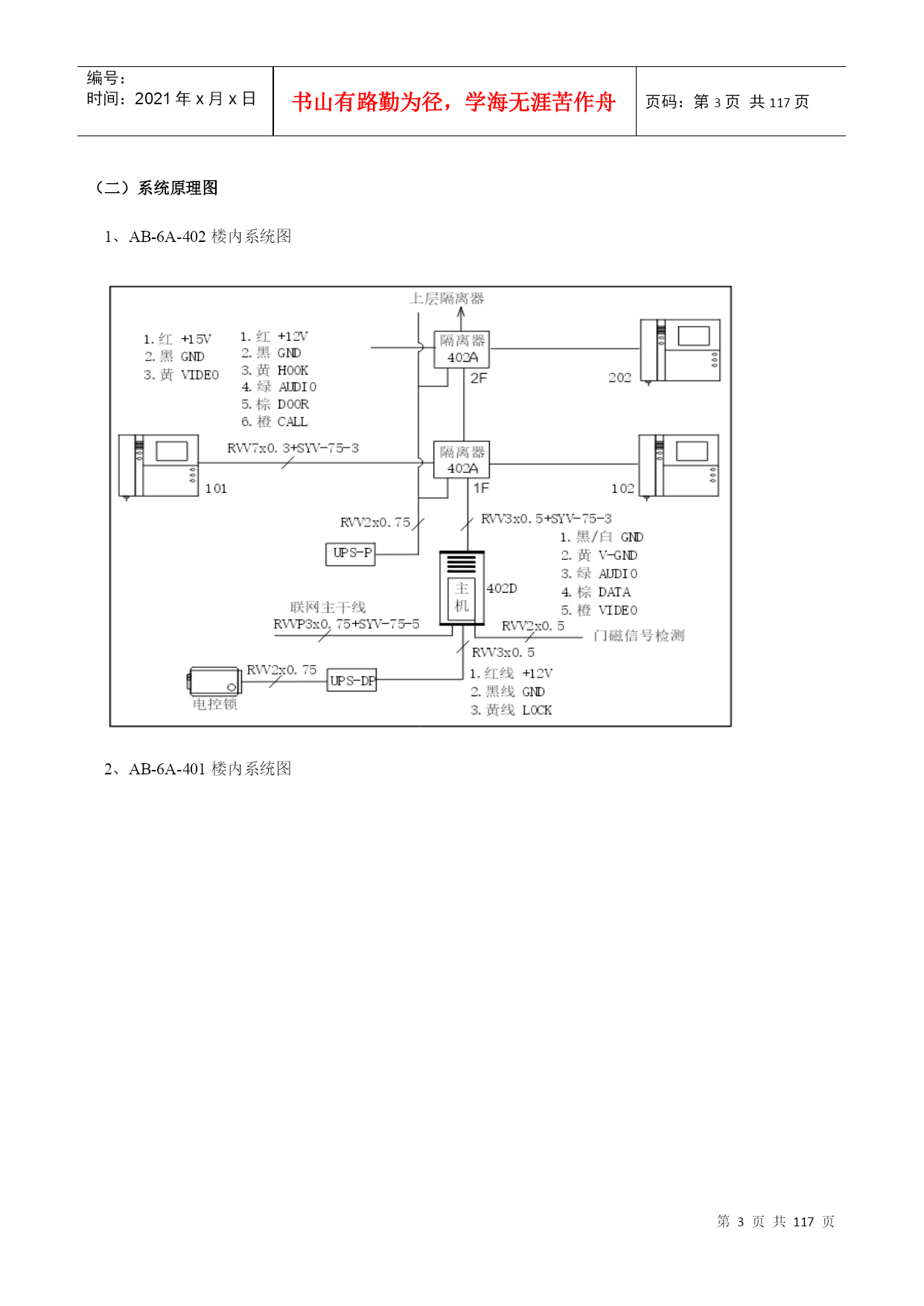

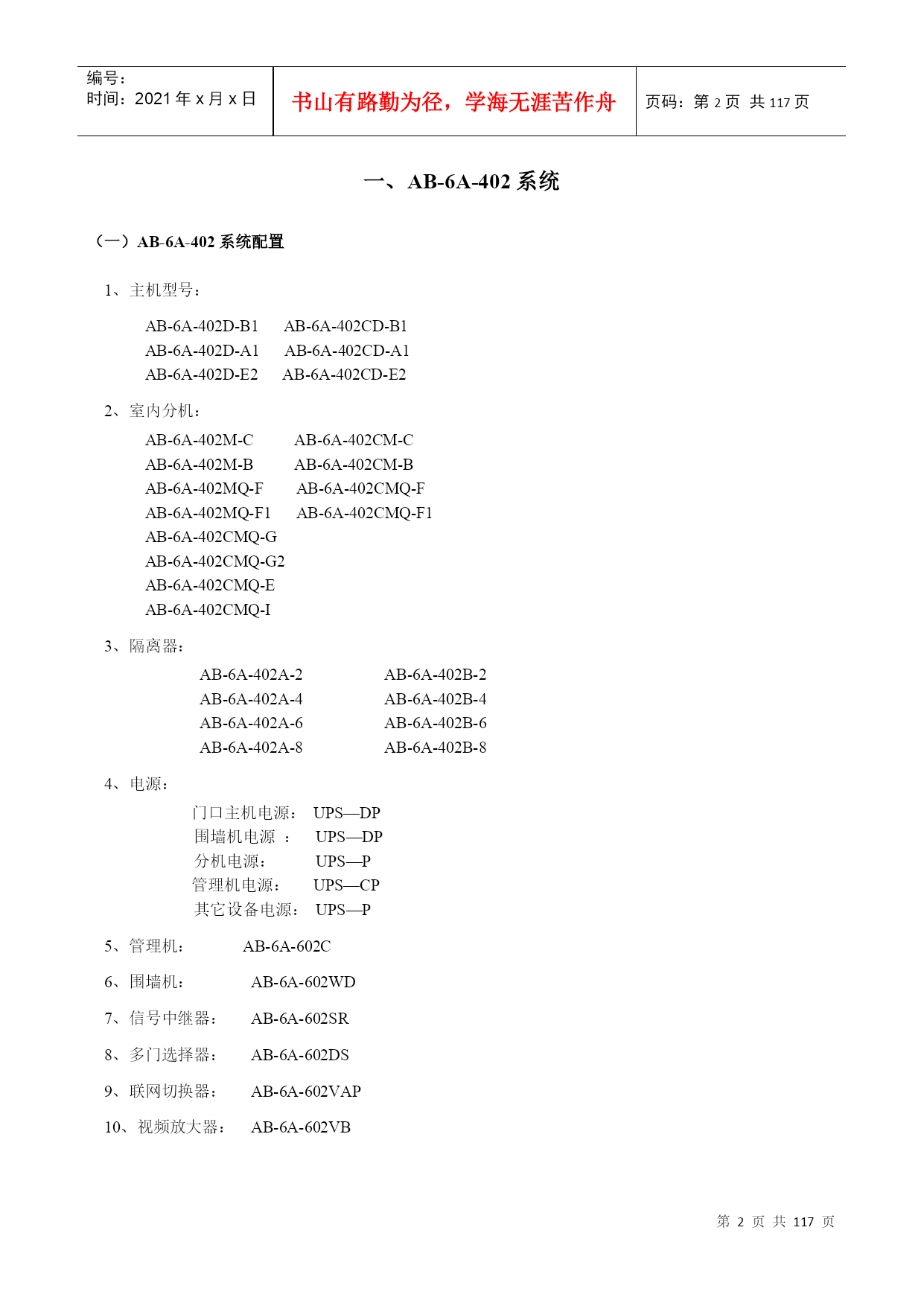

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE117页共NUMPAGES117页第PAGE\*MERGEFORMAT117页共NUMPAGES\*MERGEFORMAT117页电子元器件的作用与种类二极管：（1）作用：单向导电性（2）种类：整流二极管、稳压二极管、发光二极管、光敏二极管（3）测量：正向阻值小反向阻大。三极管：（1）三极管工作在三种状态：放大，饱和，截止。（2）三极管分为NPN和PNPNPNPNP电阻：（1）作用：在电路中主要起分压、分流的作用。（2）种类：碳膜电阻、水泥电阻（3）色环识别：黑棕红橙黄绿兰紫灰白（金银）为误差0123456789电容：（1）作用：滤波，通交隔直（2）种类：电解电容、瓷片电容、贴片电容一、AB-6A-402系统（一）AB-6A-402系统配置1、主机型号：AB-6A-402D-B1AB-6A-402CD-B1AB-6A-402D-A1AB-6A-402CD-A1AB-6A-402D-E2AB-6A-402CD-E22、室内分机：AB-6A-402M-CAB-6A-402CM-CAB-6A-402M-BAB-6A-402CM-BAB-6A-402MQ-FAB-6A-402CMQ-FAB-6A-402MQ-F1AB-6A-402CMQ-F1AB-6A-402CMQ-GAB-6A-402CMQ-G2AB-6A-402CMQ-EAB-6A-402CMQ-I3、隔离器：AB-6A-402A-2AB-6A-402B-2AB-6A-402A-4AB-6A-402B-4AB-6A-402A-6AB-6A-402B-6AB-6A-402A-8AB-6A-402B-84、电源：门口主机电源：UPS—DP围墙机电源：UPS—DP分机电源：UPS—P管理机电源：UPS—CP其它设备电源：UPS—P5、管理机：AB-6A-602C6、围墙机：AB-6A-602WD7、信号中继器：AB-6A-602SR8、多门选择器：AB-6A-602DS9、联网切换器：AB-6A-602VAP10、视频放大器：AB-6A-602VB（二）系统原理图1、AB-6A-402楼内系统图2、AB-6A-401楼内系统图（三）常见故障分析1、门口主机上电不自检说明：门口主机上电不自检一般：（1）ZD113V二极管击穿。（自恢复保险丝发烫）（2）ZD26.8V二极管击穿，整机不工作。2、分机号不设置说明：分机号不能设置一般：（1）门口主机数据电压为5V左右，如无5V则门口主机坏或数据线短路。（2）拨动开关未拨到“ON”位置。（3）拨动开关坏。（4）隔离器中R1651欧电阻坏。3、门口主机呼分机呼不通说明：门口主机呼分机呼不通一般：（1）门口主机主板中RD1451欧电阻坏造成呼不通分机，RD1351欧电阻坏则会引起呼不通管理机。（2）隔离器中BG2BG3BG4BG5BG6BG7BG8BG14BG24BG25BG26BG27其中一三极坏则会引起任一端口呼不通。（3）门口主机号与分机号之和超过6位时呼叫管理中心或分机都呼不通。（故障表现为：门口主机呼分机或管理机，分机或管理机响一声后断）（4）若门口主机设置为副机时，分机此时则不能监视。（5）若房号设置完成之后隔离器上的拨动开关没有拨到“OFF”位置或坏，则也是不能监视，也不能报警或呼叫到管理中心。（6）分机中的叉簧开关易出故障，也会引起呼不通。（7）门口机号+分机号超过6位，故障表现为：门口主机呼分机分机响一声后断。4、门口主机呼叫分机不振铃5、门口主机呼分机无光栅说明：（1）隔离器引起分机无光栅一般为：各端口中大功率三极管772坏或供电电源良。（2）分机无光栅一般是CRT坏。6、门口主机呼叫分机无图像说明：（1）门口主机呼分机无图像一般为：①主机摄像头坏。②分机CRT坏。③门口主机或围墙机呼叫分机无光栅，一般是分机出问题。（2）如有加视频放大器，还要考虑视频放大器是否有问题。7、门口主机与分机通话无声8、分机与门口主机通话时出现啸叫说明：（1）麦克风灵敏度过高，可加海棉来降低麦克风的灵敏度。（2）分机把音量调小些也可以减小啸叫。（3）主机到分机的音频线开路或音频线与其它线路短路也会出现啸叫。9、门口主机不开锁说明：（1）造成主机不能开锁一般为：①主机电源中105可调电阻被调坏。②主机电源中IC555坏。③分机中开锁开关坏。（2）如果是接磁力锁，电源主板中的105可调电阻要调节到有延时状态，否则不能
