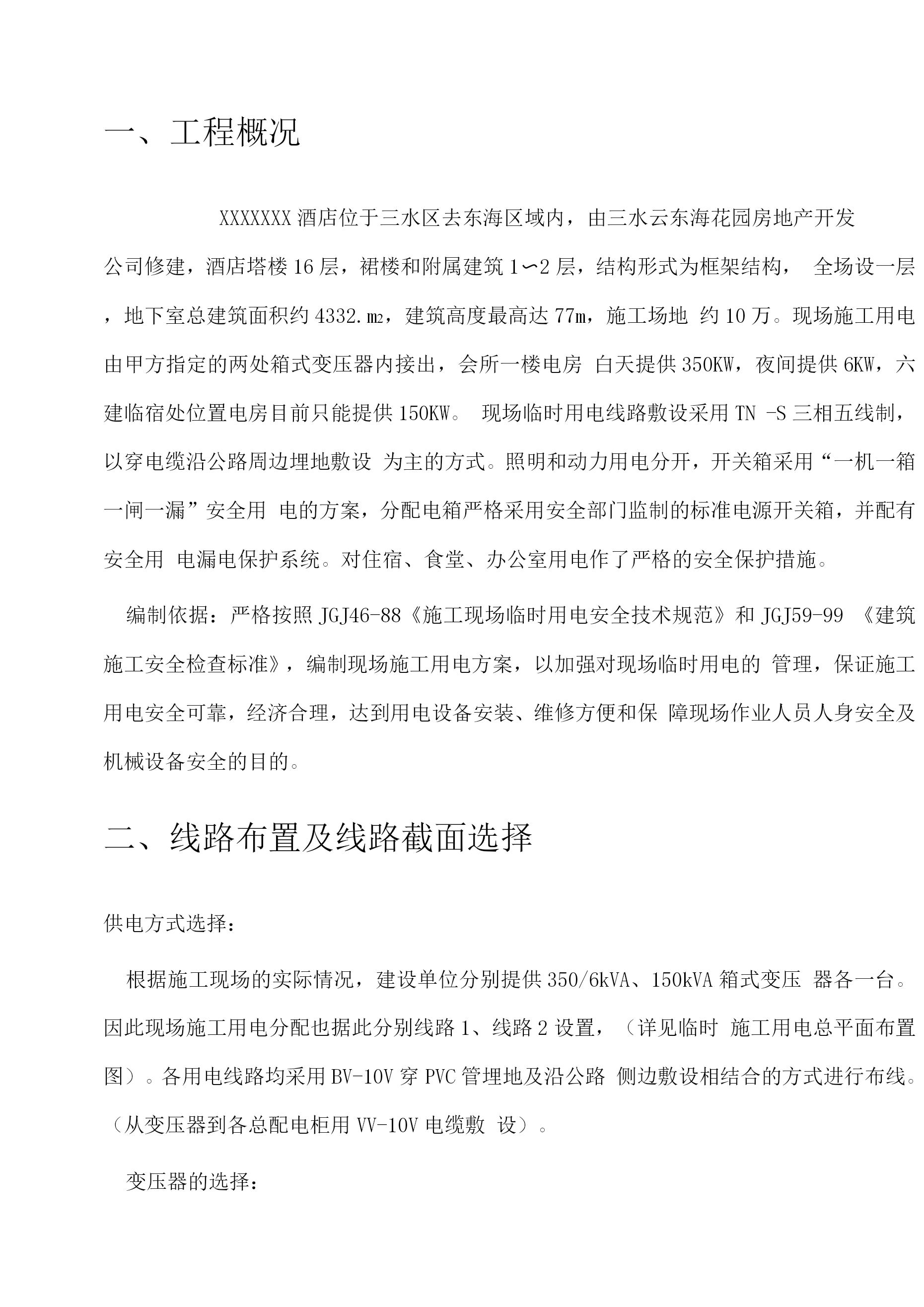

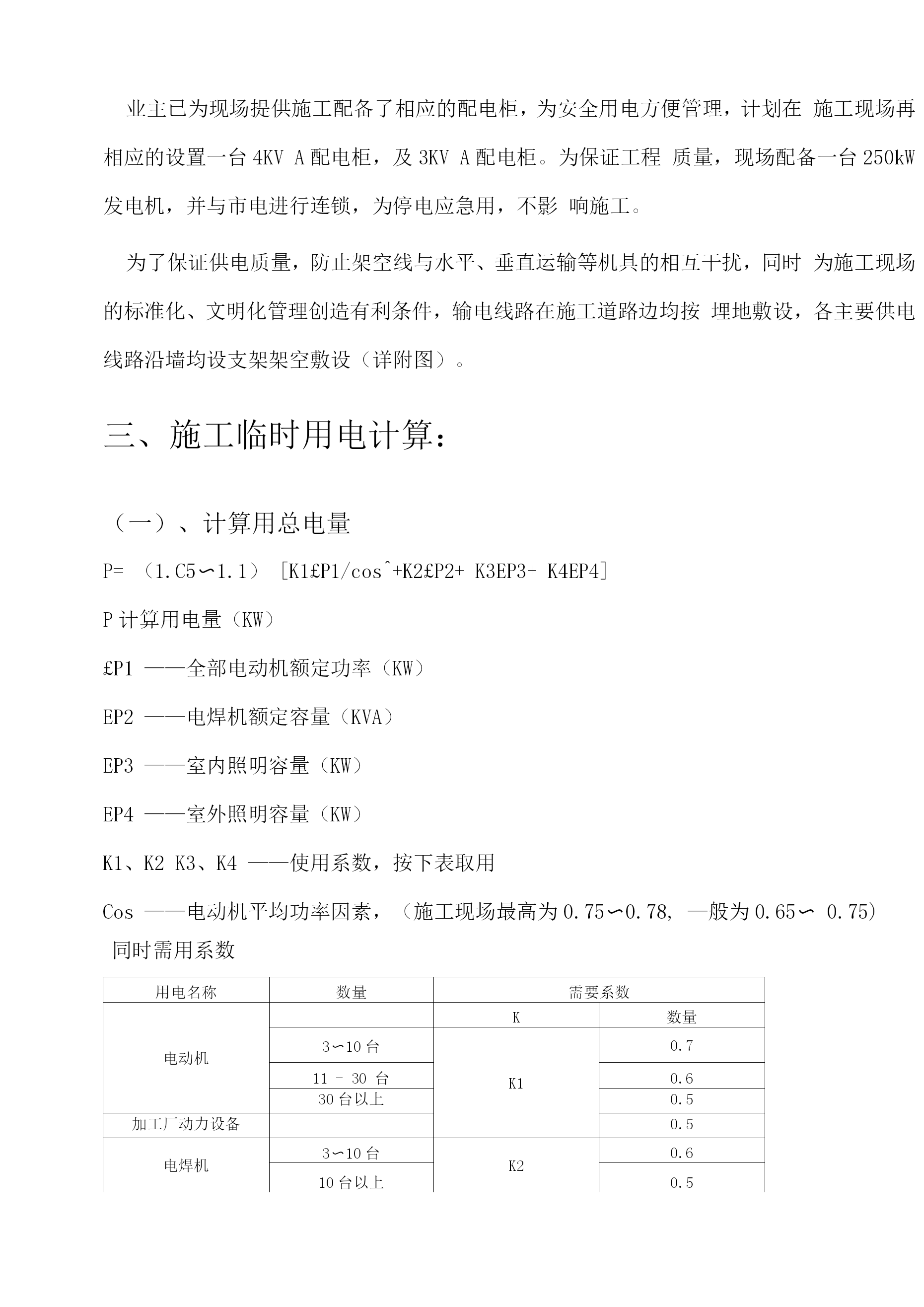

XXXXXXX酒店工程施工现场临时用电施工方案建设单位：XXXXX酒店有限公司监理单位：施工单位：XXXXXX建设工程有限责任公司编制人：XXX审核人：2010年7月17日TOC\o"1-5"\h\zHYPERLINK"h"\l"bookmark13"\o"CurrentDocument"一、工程概况3HYPERLINK"h"\l"bookmark17"\o"CurrentDocument"二、线路布置及线路截面选择3HYPERLINK"h"\l"bookmark21"\o"CurrentDocument"三、施工临时用电计算:4HYPERLINK"h"\l"bookmark41"\o"CurrentDocument"四、施工现场安全组织措施：12HYPERLINK"h"\l"bookmark54"\o"CurrentDocument"五、施工现场安全用电技术措施16（一）、接地与接零（二）配置漏电保护器（三）配电装置HYPERLINK"h"\l"bookmark81"\o"CurrentDocument"六、电器防火措施18一、工程概况XXXXXXX酒店位于三水区去东海区域内，由三水云东海花园房地产开发公司修建，酒店塔楼16层，裙楼和附属建筑1〜2层，结构形式为框架结构，全场设一层，地下室总建筑面积约4332.m2，建筑高度最高达77m，施工场地约10万。现场施工用电由甲方指定的两处箱式变压器内接出，会所一楼电房白天提供350KW，夜间提供6KW，六建临宿处位置电房目前只能提供150KW。现场临时用电线路敷设采用TN-S三相五线制，以穿电缆沿公路周边埋地敷设为主的方式。照明和动力用电分开，开关箱采用“一机一箱一闸一漏”安全用电的方案，分配电箱严格采用安全部门监制的标准电源开关箱，并配有安全用电漏电保护系统。对住宿、食堂、办公室用电作了严格的安全保护措施。编制依据：严格按照JGJ46-88《施工现场临时用电安全技术规范》和JGJ59-99《建筑施工安全检查标准》，编制现场施工用电方案，以加强对现场临时用电的管理，保证施工用电安全可靠，经济合理，达到用电设备安装、维修方便和保障现场作业人员人身安全及机械设备安全的目的。二、线路布置及线路截面选择供电方式选择：根据施工现场的实际情况，建设单位分别提供350/6kVA、150kVA箱式变压器各一台。因此现场施工用电分配也据此分别线路1、线路2设置，（详见临时施工用电总平面布置图）。各用电线路均采用BV-10V穿PVC管埋地及沿公路侧边敷设相结合的方式进行布线。（从变压器到各总配电柜用VV-10V电缆敷设）。变压器的选择：业主已为现场提供施工配备了相应的配电柜，为安全用电方便管理，计划在施工现场再相应的设置一台4KVA配电柜，及3KVA配电柜。为保证工程质量，现场配备一台250kW发电机，并与市电进行连锁，为停电应急用，不影响施工。为了保证供电质量，防止架空线与水平、垂直运输等机具的相互干扰，同时为施工现场的标准化、文明化管理创造有利条件，输电线路在施工道路边均按埋地敷设，各主要供电线路沿墙均设支架架空敷设（详附图）。三、施工临时用电计算：（一）、计算用总电量P=（1.C5〜1.1）[K1£P1/cos^+K2£P2+K3EP3+K4EP4]P计算用电量（KW）£P1——全部电动机额定功率（KW）EP2——电焊机额定容量（KVA）EP3——室内照明容量（KW）EP4——室外照明容量（KW）K1、K2K3、K4——使用系数，按下表取用Cos——电动机平均功率因素，（施工现场最高为0.75〜0.78,—般为0.65〜0.75)同时需用系数用电名称数量需要系数电动机K数量3〜10台K10.711-30台0.630台以上0.5加工厂动力设备0.5电焊机3〜10台K20.610台以上0.5室内照明K30.8室外K41.0酒店跟宿舍在工程进展到一定阶段，会同时进行施工，按流水施工组织；工程施工按单台班组织，可以不考虑室外照明，移动机具按实际台数计。现场施工机具统计表:序号机具名称数量P1i(kW)P2i(kVA)总功率(KW)cos4)KiPi(kVA)£Pi(kVA)1自升式塔机355.5166.50.750.5111263.22提升机31133223砼输送泵1505033.334弯钢机33965钢筋切断机35.516.5116钢筋调直机37.522.5157砼震捣器81.18.85.878木工园盘锯55.527.518.339木工刨木机236410高压水泵1555536.6711钢筋对焊机2120.6120226.9212交流电焊机323.470.242.1213钢筋竖
