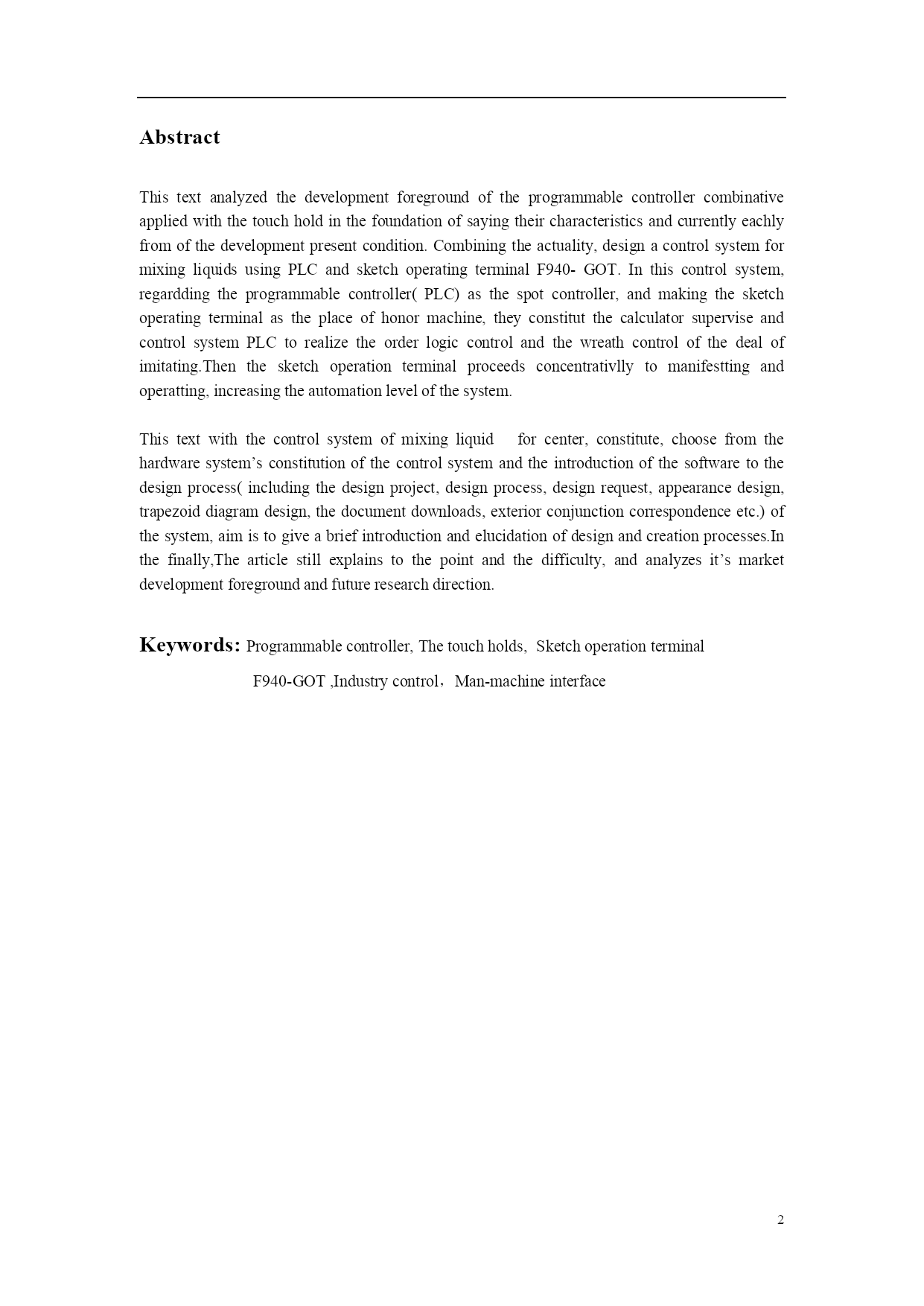

PAGE20摘要本文在概述了可编程控制器和触摸屏的特点及目前各自的发展现状的基础上，分析了两者结合应用的发展前景，并结合实际，设计了一个由PLC与图形操作终端F940-GOT组成的液体混合控制系统。在该控制系统中，以可编程控制器（PLC）为现场控制器，以图形操作终端作上位机，组成了计算机监控系统PLC实现顺序逻辑控制和模拟量闭环控制，图形操作终端则进行集中显示和操作，提高了系统的自动化水平。本文以液体混合控制系统为中心，从控制系统的硬件系统组成、选用的软件介绍到系统的设计过程（包括设计方案、设计流程、设计要求、画面设计、梯形图设计、文件下载、外部连接通信等），旨在对其中的设计及制作过程做简单的介绍和说明。文章最后还说明了设计重点与难点，并分析了其市场发展前景及以后的研究方向。关键词：可编程控制器，触摸屏，图形操作终端，F940-GOT，工业控制，人机界面AbstractThistextanalyzedthedevelopmentforegroundoftheprogrammablecontrollercombinativeappliedwiththetouchholdinthefoundationofsayingtheircharacteristicsandcurrentlyeachlyfromofthedevelopmentpresentcondition.Combiningtheactuality,designacontrolsystemformixingliquidsusingPLCandsketchoperatingterminalF940-GOT.Inthiscontrolsystem,regarddingtheprogrammablecontroller(PLC)asthespotcontroller,andmakingthesketchoperatingterminalastheplaceofhonormachine,theyconstitutthecalculatorsuperviseandcontrolsystemPLCtorealizetheorderlogiccontrolandthewreathcontrolofthedealofimitating.Thenthesketchoperationterminalproceedsconcentrativllytomanifesttingandoperatting,increasingtheautomationlevelofthesystem.Thistextwiththecontrolsystemofmixingliquidforcenter,constitute,choosefromthehardwaresystem’sconstitutionofthecontrolsystemandtheintroductionofthesoftwaretothedesignprocess(includingthedesignproject,designprocess,designrequest,appearancedesign,trapezoiddiagramdesign,thedocumentdownloads,exteriorconjunctioncorrespondenceetc.)ofthesystem,aimistogiveabriefintroductionandelucidationofdesignandcreationprocesses.Inthefinally,Thearticlestillexplainstothepointandthedifficulty,andanalyzesit’smarketdevelopmentforegroundandfutureresearchdirection.Keywords:Programmablecontroller,Thetouchholds,SketchoperationterminalF940-GOT,Industrycontrol，Man-machineinterface第一章概述目前，随着工业技术的不断发展，可编程序控制器(简称PLC)已被广泛地应用于自动化控制领域中。PLC原意是可编程逻辑控制器，是随着装配线上顺序控制的大量使用而迅速发展起来的，而如今则大大超出了逻辑控制的应用范围。在硬件上它不仅开发出模拟量专用I/O接口，在软件中也有模拟量的PID控制模块。但PLC本身不具备人机界面的功能，当需要对工作状态进行实时监控时，PLC就往往被工控机所取代。而与触摸屏等计算机人机界面的结合，正好
