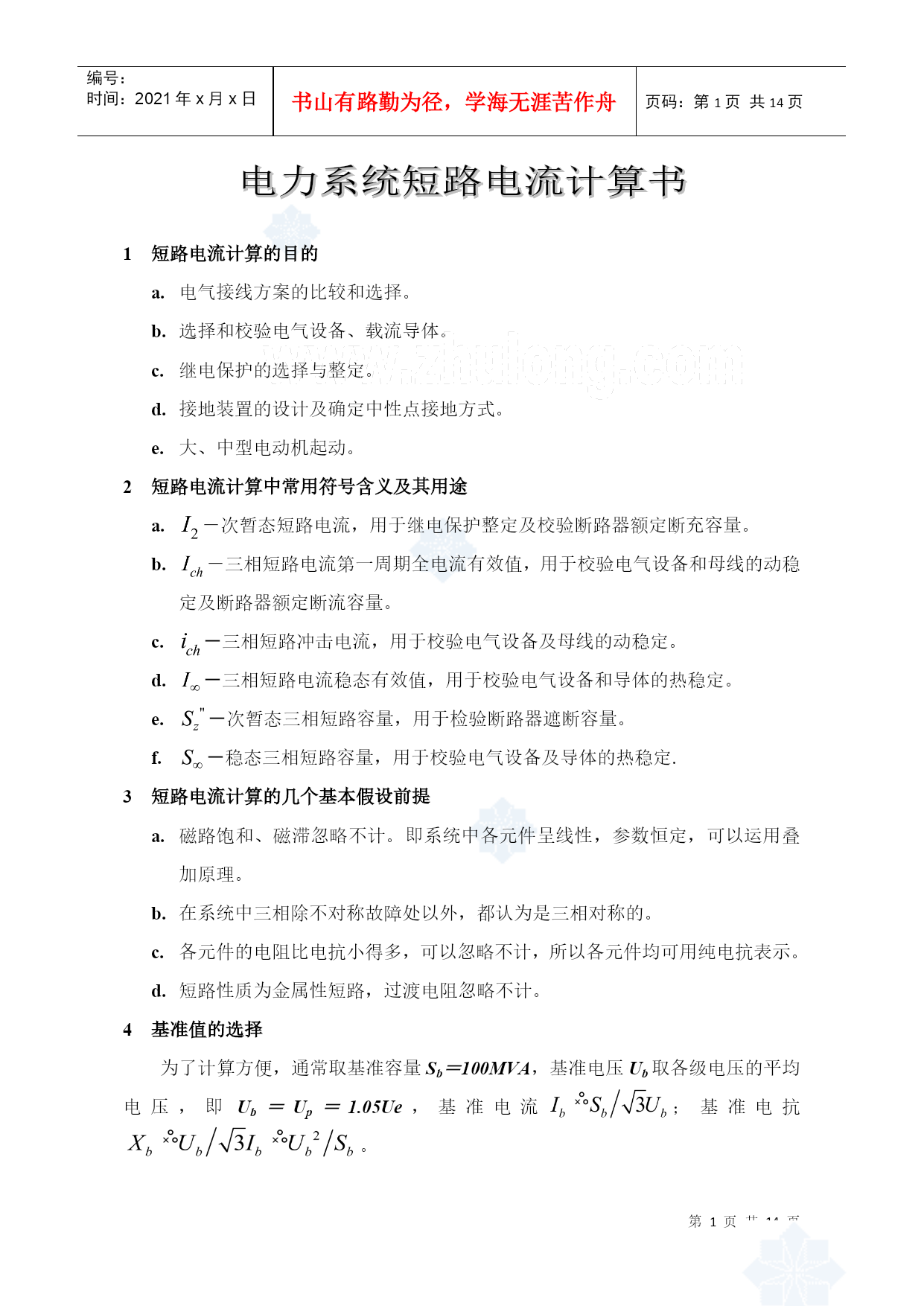

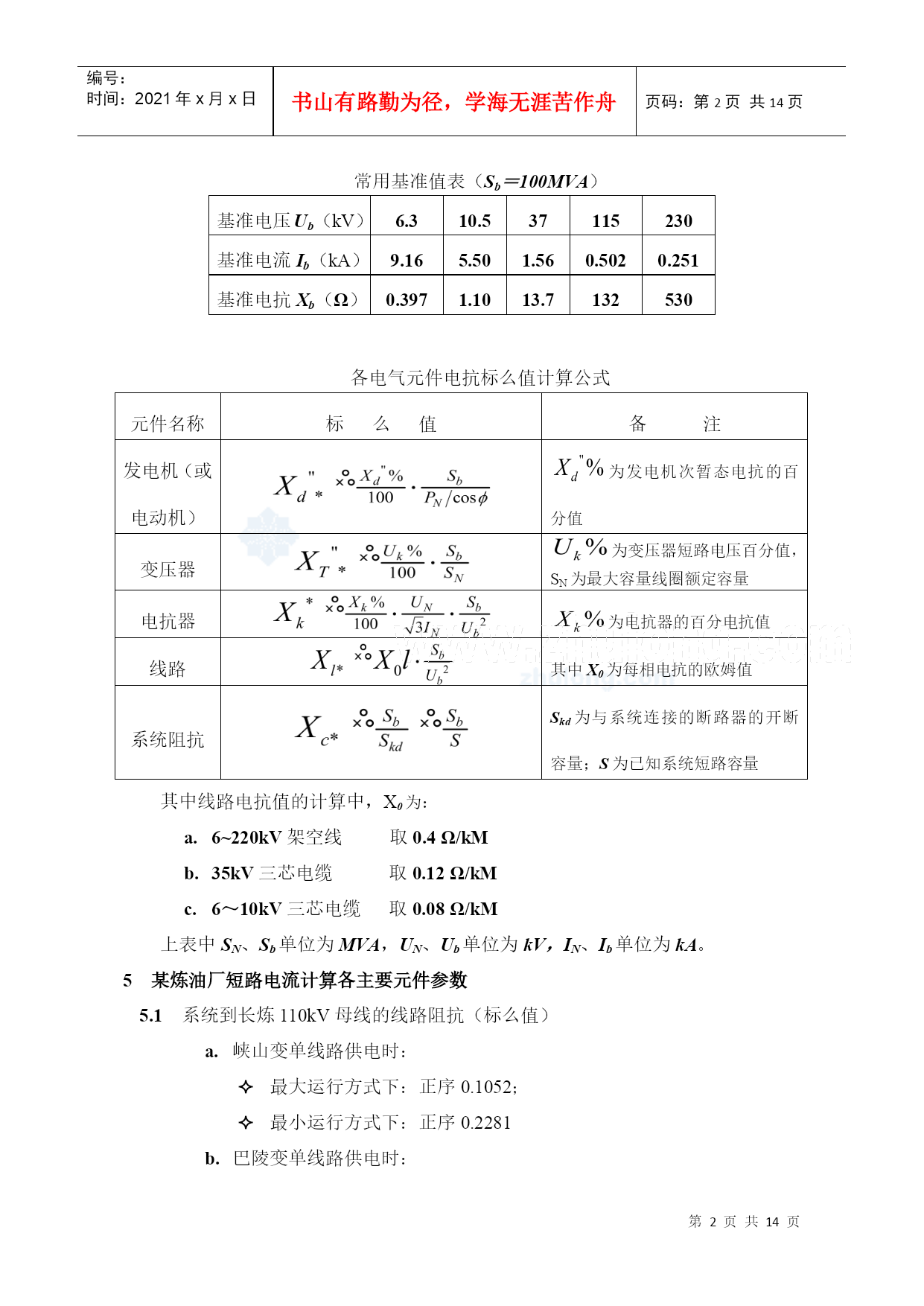

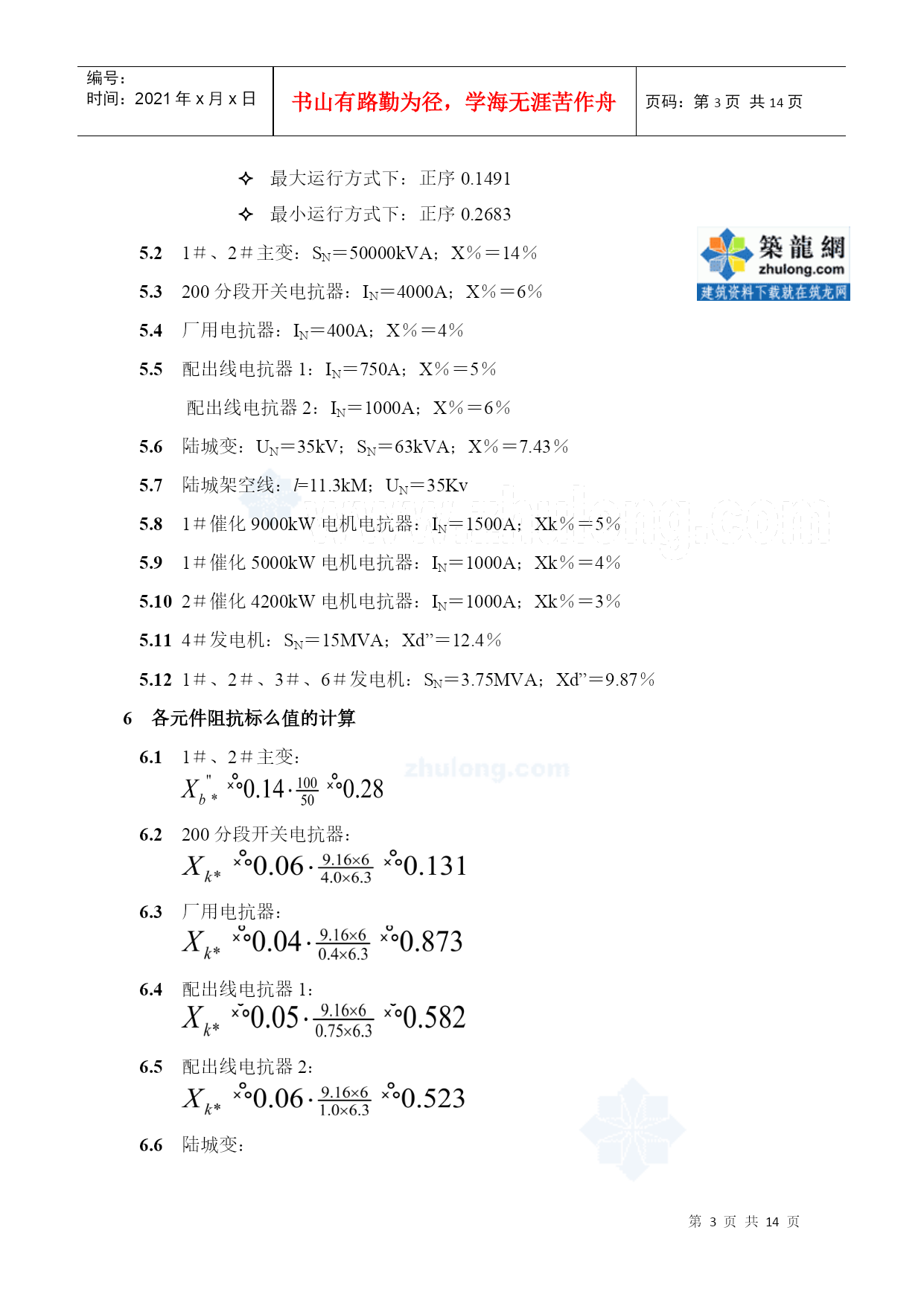

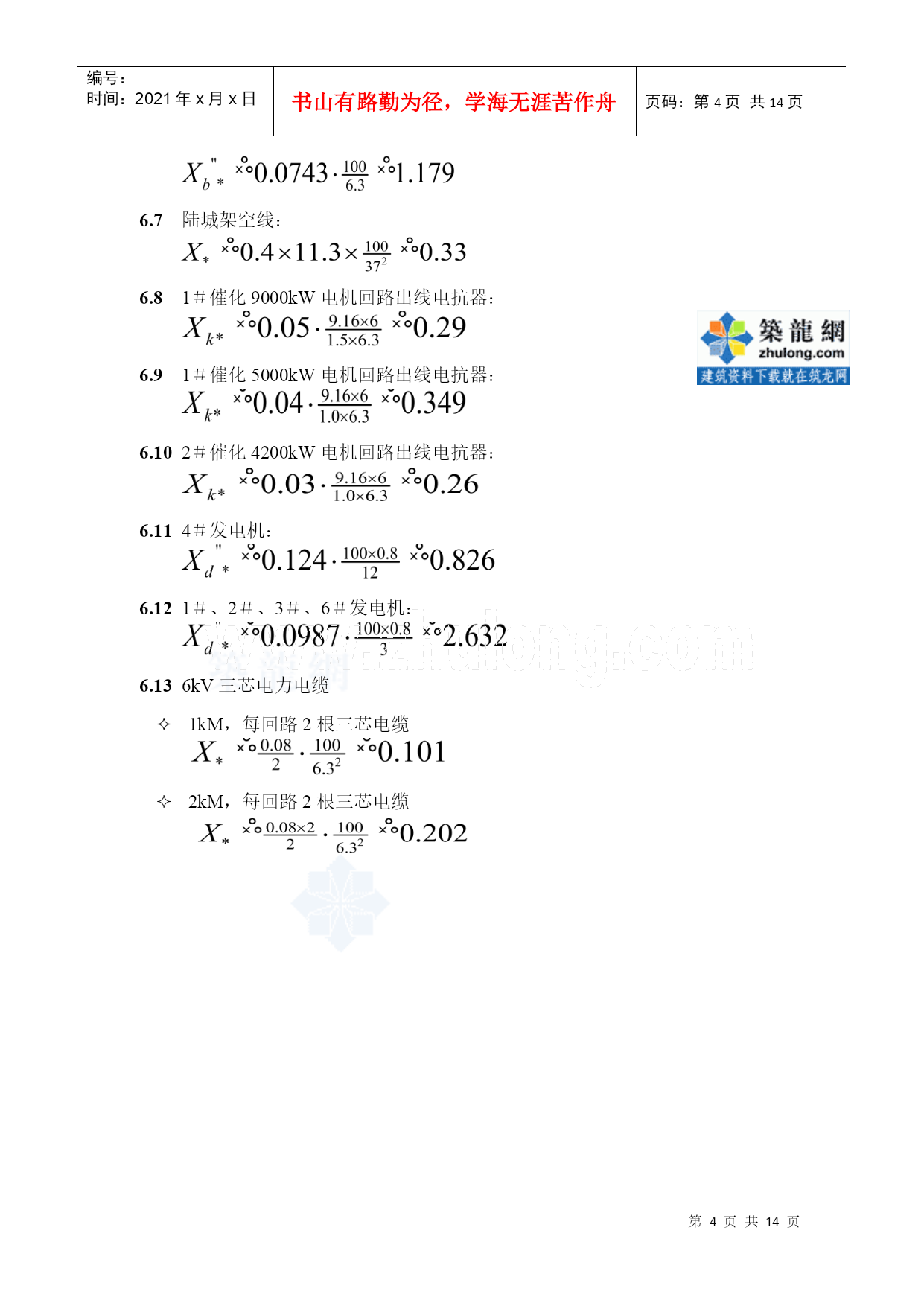

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE14页共NUMPAGES14页第PAGE\*MERGEFORMAT14页共NUMPAGES\*MERGEFORMAT14页电力系统短路电流计算书短路电流计算的目的电气接线方案的比较和选择。选择和校验电气设备、载流导体。继电保护的选择与整定。接地装置的设计及确定中性点接地方式。大、中型电动机起动。短路电流计算中常用符号含义及其用途－次暂态短路电流，用于继电保护整定及校验断路器额定断充容量。－三相短路电流第一周期全电流有效值，用于校验电气设备和母线的动稳定及断路器额定断流容量。－三相短路冲击电流，用于校验电气设备及母线的动稳定。－三相短路电流稳态有效值，用于校验电气设备和导体的热稳定。－次暂态三相短路容量，用于检验断路器遮断容量。－稳态三相短路容量，用于校验电气设备及导体的热稳定.短路电流计算的几个基本假设前提磁路饱和、磁滞忽略不计。即系统中各元件呈线性，参数恒定，可以运用叠加原理。在系统中三相除不对称故障处以外，都认为是三相对称的。各元件的电阻比电抗小得多，可以忽略不计，所以各元件均可用纯电抗表示。短路性质为金属性短路，过渡电阻忽略不计。基准值的选择为了计算方便，通常取基准容量Sb＝100MVA，基准电压Ub取各级电压的平均电压，即Ub＝Up＝1.05Ue，基准电流；基准电抗。常用基准值表（Sb＝100MVA）基准电压Ub（kV）6.310.537115230基准电流Ib（kA）9.165.501.560.5020.251基准电抗Xb（Ω）0.3971.1013.7132530各电气元件电抗标么值计算公式元件名称标么值备注发电机（或电动机）为发电机次暂态电抗的百分值变压器为变压器短路电压百分值，SN为最大容量线圈额定容量电抗器为电抗器的百分电抗值线路其中X0为每相电抗的欧姆值系统阻抗Skd为与系统连接的断路器的开断容量；S为已知系统短路容量其中线路电抗值的计算中，X0为：6~220kV架空线取0.4Ω/kM35kV三芯电缆取0.12Ω/kM6～10kV三芯电缆取0.08Ω/kM上表中SN、Sb单位为MVA，UN、Ub单位为kV，IN、Ib单位为kA。某炼油厂短路电流计算各主要元件参数5.1系统到长炼110kV母线的线路阻抗（标么值）峡山变单线路供电时：最大运行方式下：正序0.1052；最小运行方式下：正序0.2281巴陵变单线路供电时：最大运行方式下：正序0.1491最小运行方式下：正序0.26831＃、2＃主变：SN＝50000kVA；X％＝14％200分段开关电抗器：IN＝4000A；X％＝6％厂用电抗器：IN＝400A；X％＝4％配出线电抗器1：IN＝750A；X％＝5％配出线电抗器2：IN＝1000A；X％＝6％陆城变：UN＝35kV；SN＝63kVA；X％＝7.43％陆城架空线：l=11.3kM；UN＝35Kv1＃催化9000kW电机电抗器：IN＝1500A；Xk％＝5％1＃催化5000kW电机电抗器：IN＝1000A；Xk％＝4％2＃催化4200kW电机电抗器：IN＝1000A；Xk％＝3％4＃发电机：SN＝15MVA；Xd”＝12.4％1＃、2＃、3＃、6＃发电机：SN＝3.75MVA；Xd”＝9.87％各元件阻抗标么值的计算1＃、2＃主变：200分段开关电抗器：厂用电抗器：配出线电抗器1：配出线电抗器2：陆城变：陆城架空线：1＃催化9000kW电机回路出线电抗器：1＃催化5000kW电机回路出线电抗器：2＃催化4200kW电机回路出线电抗器：4＃发电机：1＃、2＃、3＃、6＃发电机：6kV三芯电力电缆1kM，每回路2根三芯电缆2kM，每回路2根三芯电缆最大运行方式（500、200均合闸运行）下系统及某内部系统标么值阻抗图：最大运行方式下，主6kVI段母线K1点三相短路电流计算（4＃机、2台3000kW机及500、200合闸运行）：当电源容量大于基准量的7.56倍时，即以供电电源的容量为基准的阻抗标么值Xjs≥3时（3/Xb＝3/0.397＝7.56），可以将供电电源视为无穷大电源系统。短路电流的周期分量在整个短路过程中保持不变，即短路电流不衰减。k1点由大系统提供的三相短路电流为：k1点由4＃发电机提供的三相短路电流为：查汽轮发电机运算曲线得：8.3k1点由一台3000kW发电机提供的三相短路电流为查汽轮发电机运算曲线得：所以，最大运行方式下，主6kVI段母线三相短路电流为：即k1点
