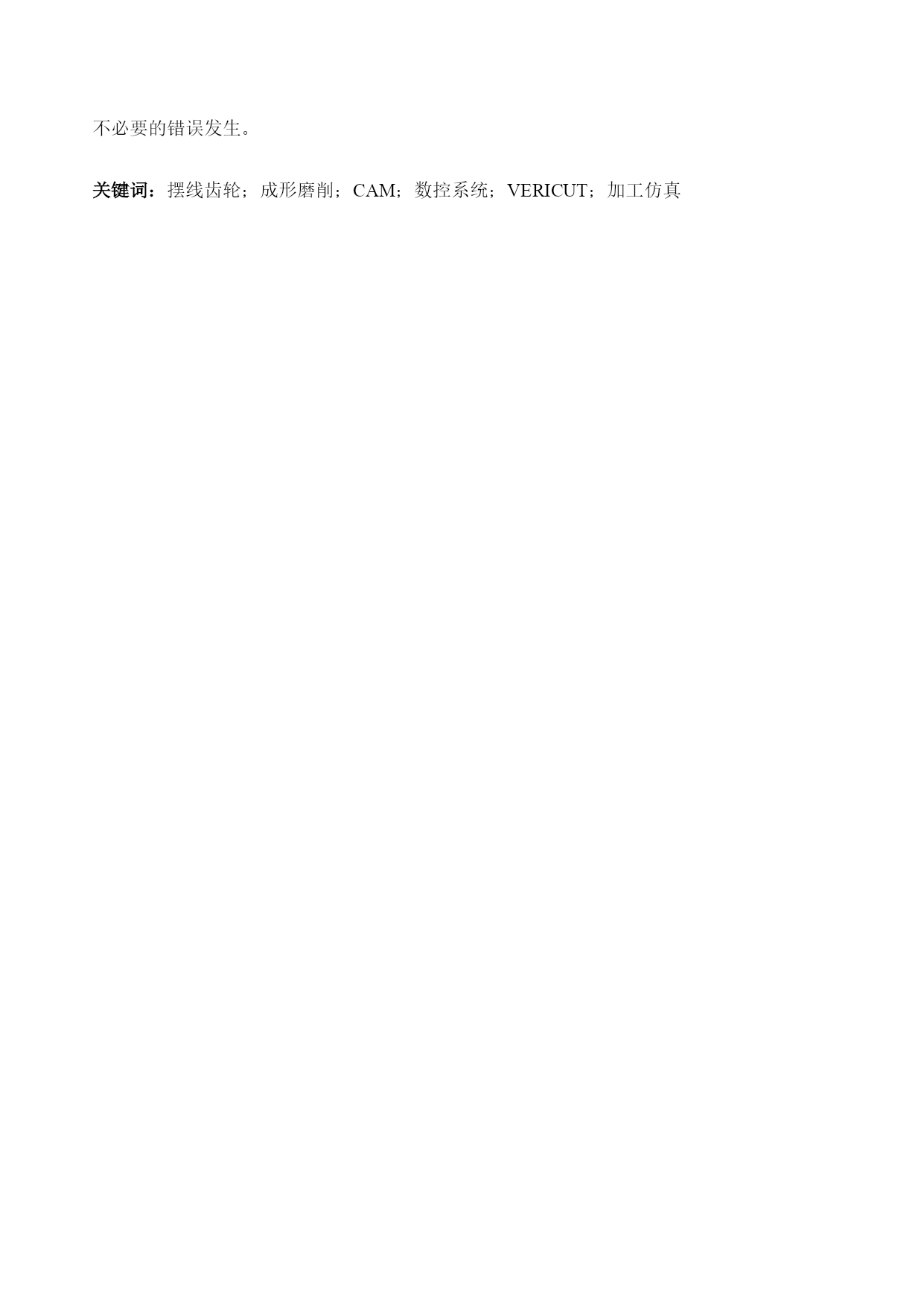

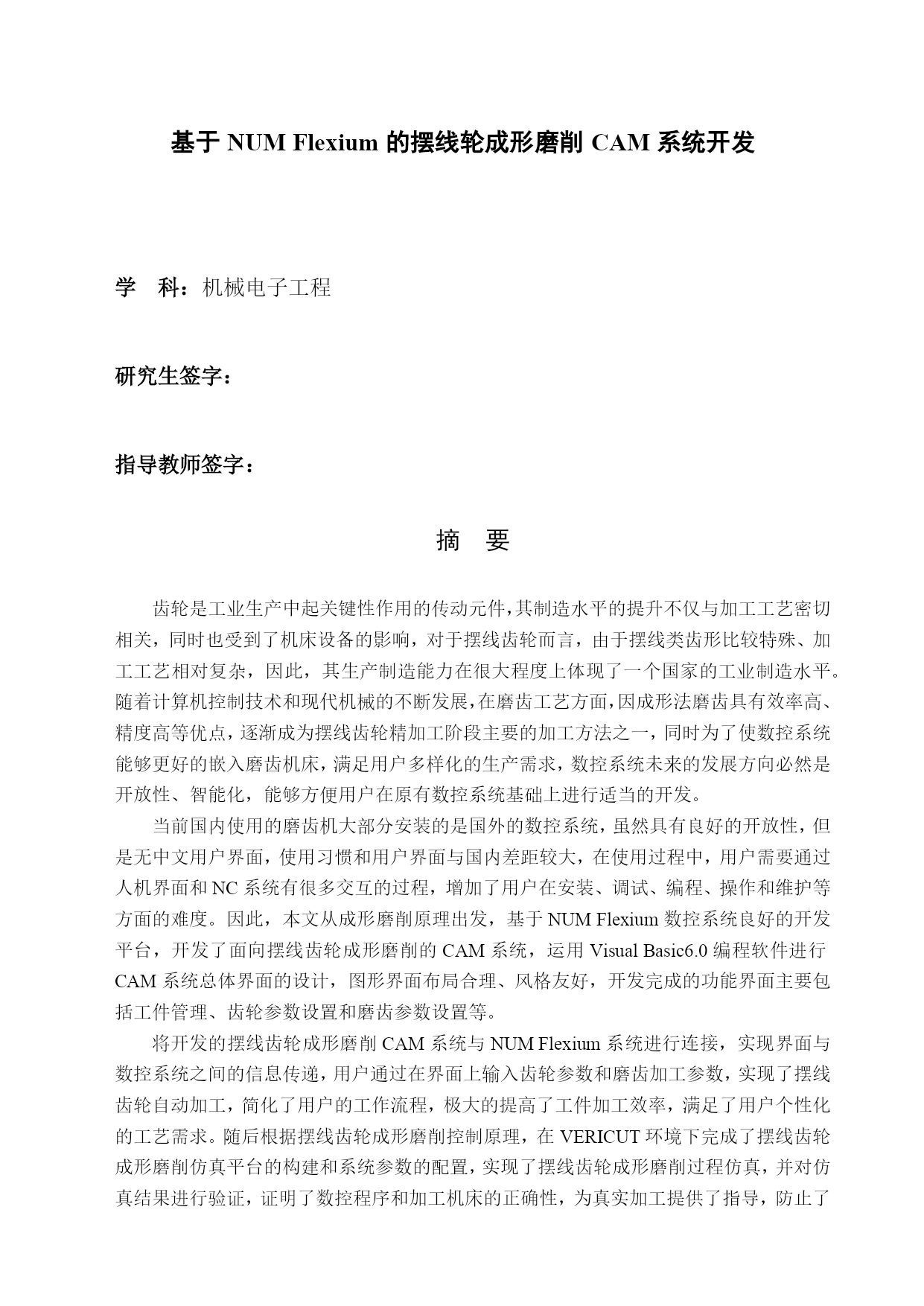

密级公开分类号TH164XI’ANTECHNOLOGICALUNIVERSITY硕士学位论文基于NUMFlexium的摆线轮成形磨削CAM题目:系统开发作者：刘贵祥指导教师：曹岩教授申请学位学科：机械电子工程2018年4月25日基于NUMFlexium的摆线轮成形磨削CAM系统开发学科：机械电子工程研究生签字：指导教师签字：摘要齿轮是工业生产中起关键性作用的传动元件，其制造水平的提升不仅与加工工艺密切相关，同时也受到了机床设备的影响，对于摆线齿轮而言，由于摆线类齿形比较特殊、加工工艺相对复杂，因此，其生产制造能力在很大程度上体现了一个国家的工业制造水平。随着计算机控制技术和现代机械的不断发展，在磨齿工艺方面，因成形法磨齿具有效率高、精度高等优点，逐渐成为摆线齿轮精加工阶段主要的加工方法之一，同时为了使数控系统能够更好的嵌入磨齿机床，满足用户多样化的生产需求，数控系统未来的发展方向必然是开放性、智能化，能够方便用户在原有数控系统基础上进行适当的开发。当前国内使用的磨齿机大部分安装的是国外的数控系统，虽然具有良好的开放性，但是无中文用户界面，使用习惯和用户界面与国内差距较大，在使用过程中，用户需要通过人机界面和NC系统有很多交互的过程，增加了用户在安装、调试、编程、操作和维护等方面的难度。因此，本文从成形磨削原理出发，基于NUMFlexium数控系统良好的开发平台，开发了面向摆线齿轮成形磨削的CAM系统，运用VisualBasic6.0编程软件进行CAM系统总体界面的设计，图形界面布局合理、风格友好，开发完成的功能界面主要包括工件管理、齿轮参数设置和磨齿参数设置等。将开发的摆线齿轮成形磨削CAM系统与NUMFlexium系统进行连接，实现界面与数控系统之间的信息传递，用户通过在界面上输入齿轮参数和磨齿加工参数，实现了摆线齿轮自动加工，简化了用户的工作流程，极大的提高了工件加工效率，满足了用户个性化的工艺需求。随后根据摆线齿轮成形磨削控制原理，在VERICUT环境下完成了摆线齿轮成形磨削仿真平台的构建和系统参数的配置，实现了摆线齿轮成形磨削过程仿真，并对仿真结果进行验证，证明了数控程序和加工机床的正确性，为真实加工提供了指导，防止了不必要的错误发生。关键词：摆线齿轮；成形磨削；CAM；数控系统；VERICUT；加工仿真DevelopmentofCAMSystemforCycloidGearFormingGrindingBasedonNUMFlexiumDiscipline:MechanicalandElectronicEngineeringStudentSignature:SupervisorSignature:AbstractGearisanimportantandbasiccomponentinindustrialproduction;itsmanufacturinglevelisnotonlycloselyrelatedtothemachiningprocess,butalsoaffectedbytheprocessequipment.Forthecycloidgear,duetothecomplexshapeofcycloidgearandprocessingtechnology,therefore,thecycloidgearsmanufacturingcapacitytosomeextentreflectthelevelofindustrialmanufacturingofacountry.Withthecontinuousdevelopmentofcomputercontroltechnologyandmodernmachinery,forminggrindinghasbecomeoneofthemainprocessingmethodsofthecycloidgearfinishingstagebecauseofitsadvantagesofhighefficiencyandhighprecision.InordertomaketheCNCsystemcanbebetterembeddedgrindingmachineandmeetthediverseneedsofdifferentusers,thefuturedevelopmentdirectionofCNCsystemmustbeopenandintelligent,whichcanbeconvenientforuserstocarryoutproperdevelopmentbasedontheoriginalCNCsystem.Atpresent,mos
