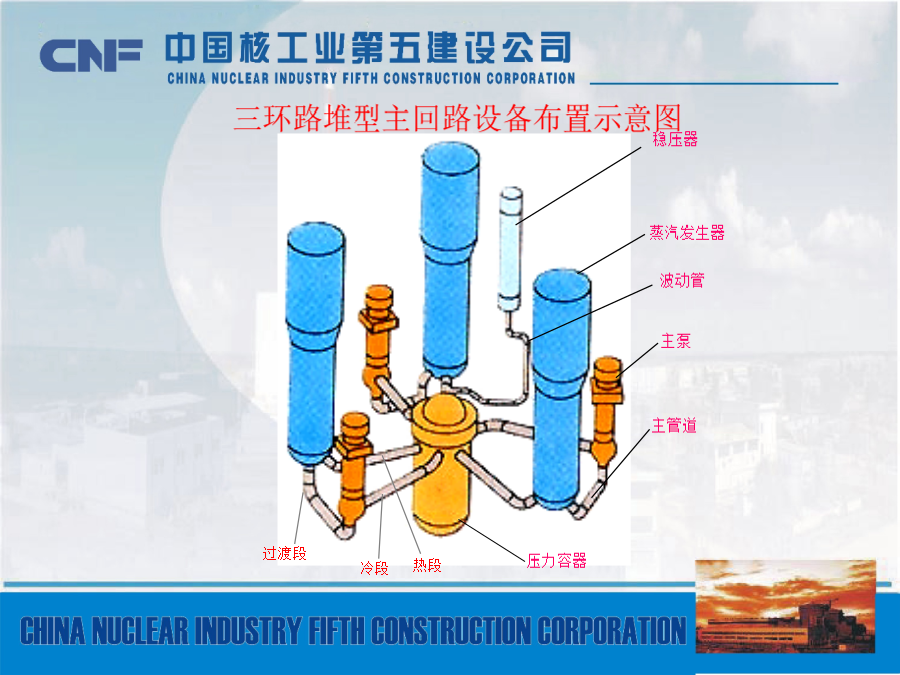

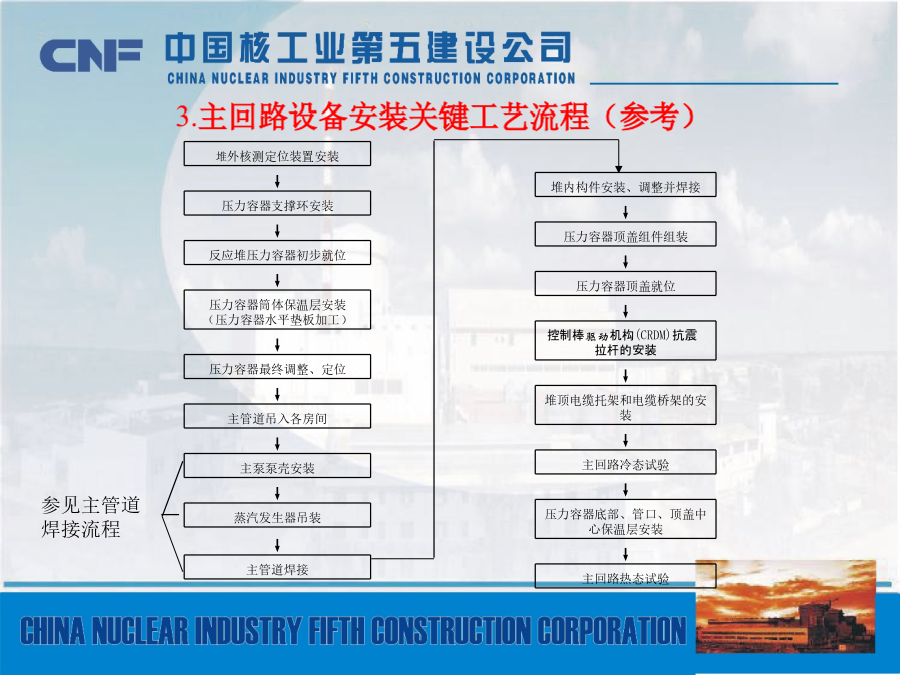

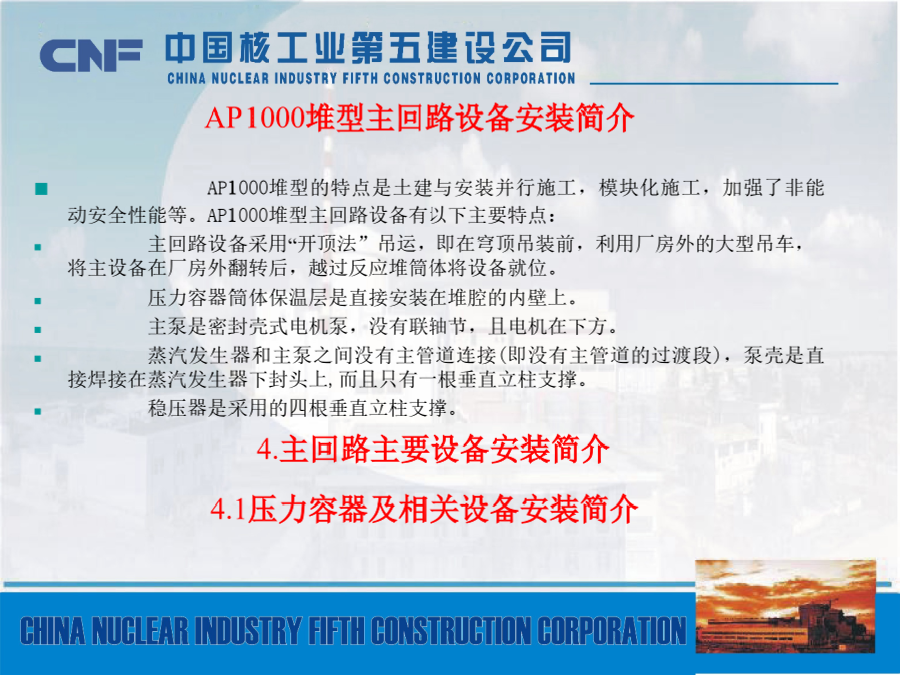

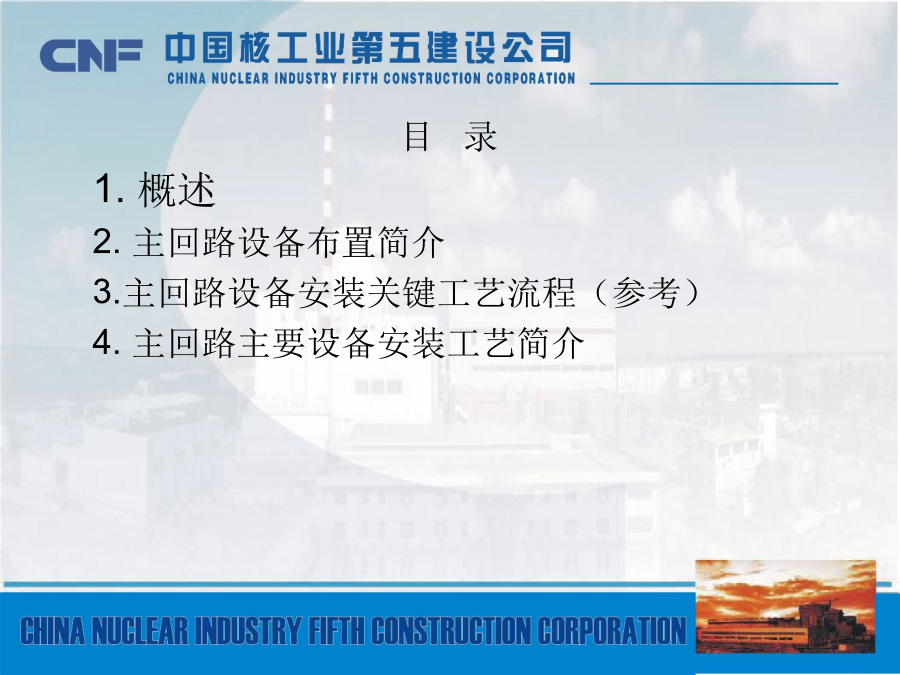

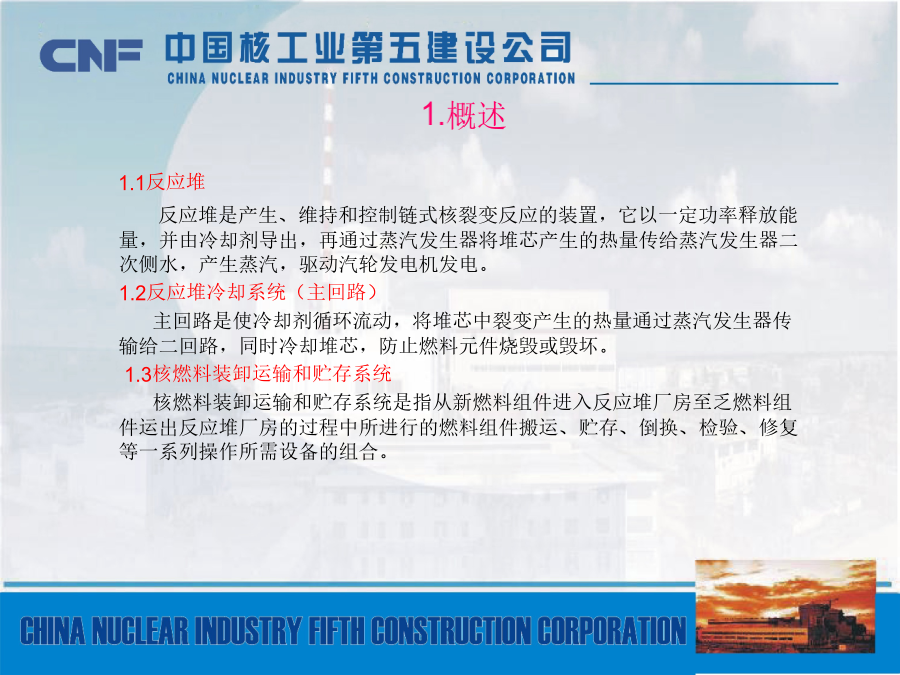

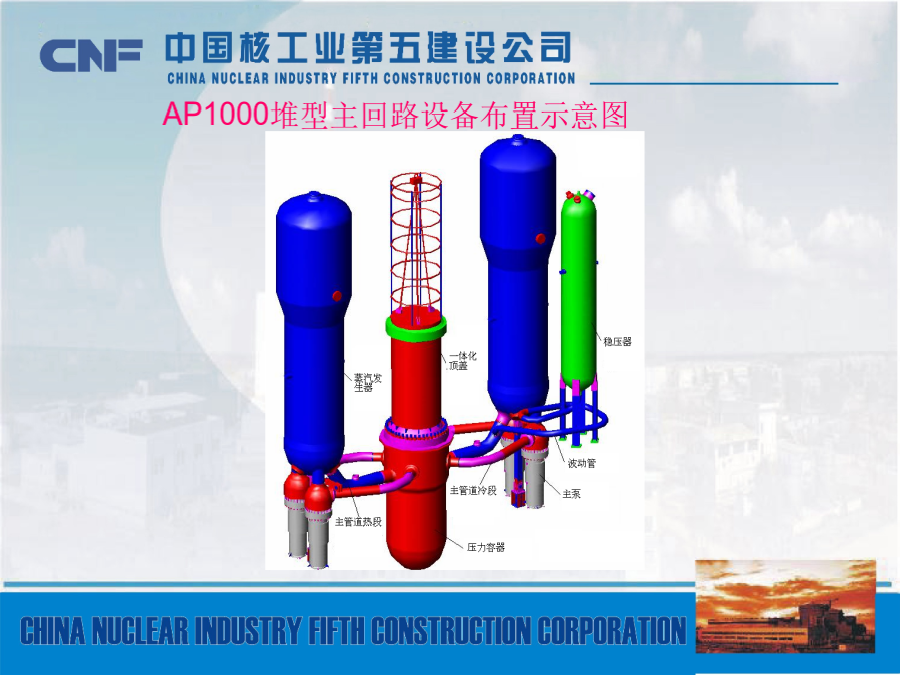

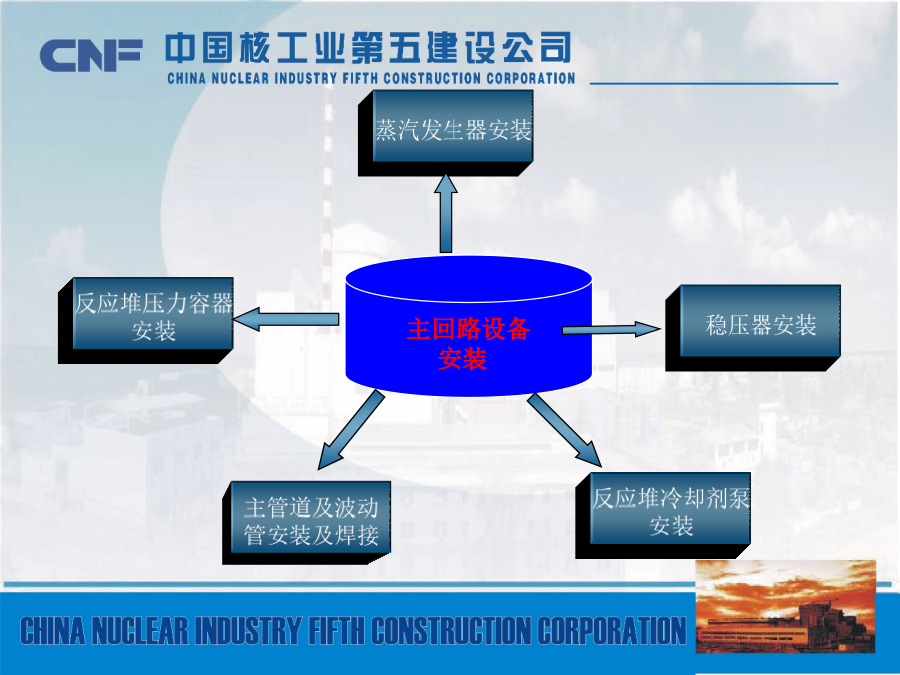

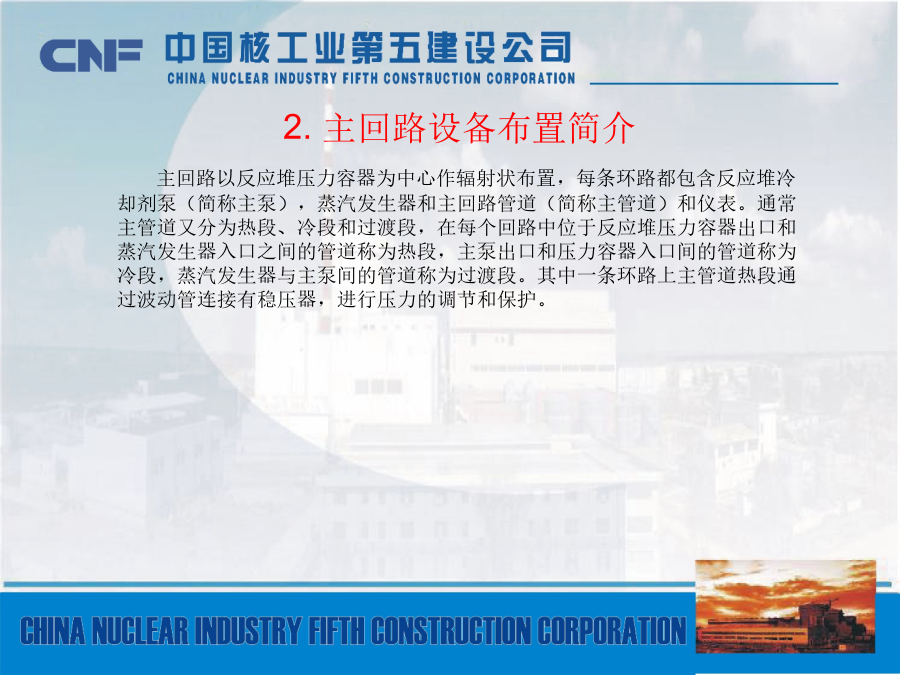

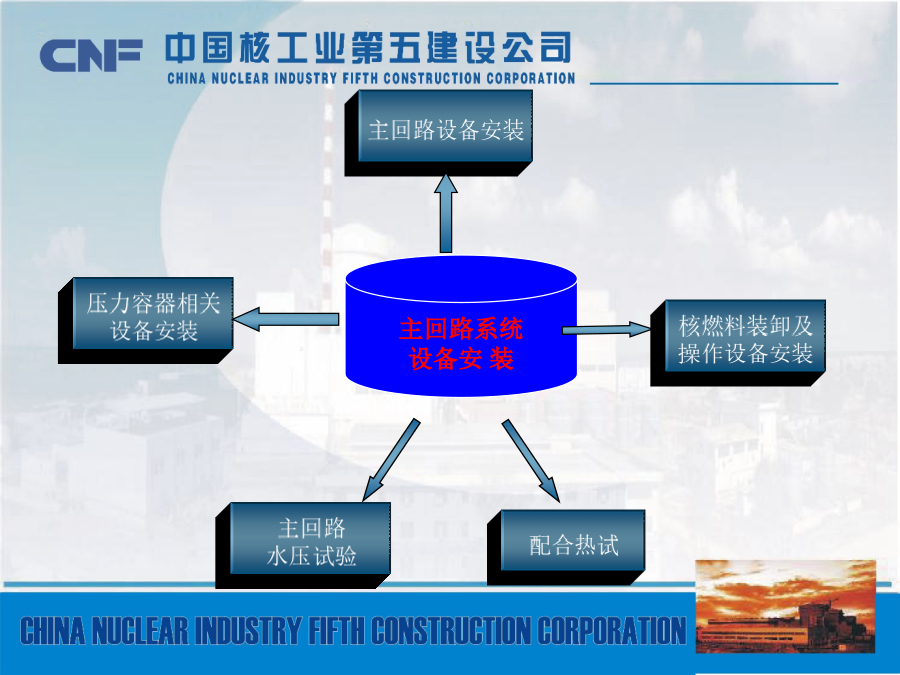

目录1.概述2.主回路设备布置简介3.主回路设备安装关键工艺流程（参考）4.主回路主要设备安装工艺简介1.1反应堆反应堆是产生、维持和控制链式核裂变反应的装置，它以一定功率释放能量，并由冷却剂导出，再通过蒸汽发生器将堆芯产生的热量传给蒸汽发生器二次侧水，产生蒸汽，驱动汽轮发电机发电。1.2反应堆冷却系统（主回路）主回路是使冷却剂循环流动，将堆芯中裂变产生的热量通过蒸汽发生器传输给二回路，同时冷却堆芯，防止燃料元件烧毁或毁坏。1.3核燃料装卸运输和贮存系统核燃料装卸运输和贮存系统是指从新燃料组件进入反应堆厂房至乏燃料组件运出反应堆厂房的过程中所进行的燃料组件搬运、贮存、倒换、检验、修复等一系列操作所需设备的组合。主回路系统设备安装主回路设备安装2.主回路设备布置简介三环路堆型主回路设备布置示意图AP1000堆型主回路设备布置示意图堆外核测定位装置安装AP1000堆型的特点是土建与安装并行施工，模块化施工，加强了非能动安全性能等。AP1000堆型主回路设备有以下主要特点：主回路设备采用“开顶法”吊运，即在穹顶吊装前，利用厂房外的大型吊车，将主设备在厂房外翻转后，越过反应堆筒体将设备就位。压力容器筒体保温层是直接安装在堆腔的内壁上。主泵是密封壳式电机泵，没有联轴节，且电机在下方。蒸汽发生器和主泵之间没有主管道连接(即没有主管道的过渡段)，泵壳是直接焊接在蒸汽发生器下封头上,而且只有一根垂直立柱支撑。稳压器是采用的四根垂直立柱支撑。压力容器及其相关设备压力容器支撑环安装示意图控制棒驱动机构AP1000堆型压力容器示意图下部堆内构件示意图压力容器筒体安装重点与难点分析堆内构件安装重点与难点分析压力容器顶盖组件组装CRDM耐压壳示意图压力容器顶盖吊具组件及CRDM抗震支撑组件示意图CRDM电缆桥架组件示意图AP1000堆型压力容器顶盖组件示意图压力容器顶盖组件安装重点与难点分析堆芯仪表安装堆芯仪表系统部件示意图堆芯测量系统安装重点与难点分析堆腔密封组件安装堆外核测量系统安装压力容器保温层安装筒体保温层安装接管嘴保温层安装底封头保温层安装4.7蒸汽发生器安装简介蒸汽发生器本体AP1000堆型蒸汽发生器示意图蒸汽发生器安装蒸汽发生器安装工艺流程（参考）蒸汽发生器安装参考图垂直支腿安装横向支撑二次预埋件安装蒸汽发生器安装重点与难点分析主管道及波动管安装及焊接主管道示意图AP1000堆型主管道示意图主管道焊接流程主管道安装重点与难点分析波动管安装重点与难点分析4.9主泵安装简介主泵安装水平横向支撑3＃密封AP1000堆型主泵内部结构示意图主泵安装总体工艺流程（参考）垂直支撑、水平横向支撑及泵壳主法兰螺栓、半联轴器、中间联轴器、电机支座及电机主泵安装重点与难点分析4.10稳压器安装简介稳压器安装喷淋管嘴AP1000堆型稳压器示意图稳压器安装工艺流程（参考）环形支撑板、地脚螺栓水平支撑限制器、水平支撑二次灌浆稳压器安装重点与难点分析核燃料装卸及操作设备安装燃料操作与贮存系统设备布置示意简图（反应堆厂房部分）燃料操作与贮存系统设备布置示意简图（燃料厂房部分）装卸料机示意图燃料转运装置示意总图燃料操作与贮存系统安装重点与难点分析感谢您对五公司的关心和支持！
