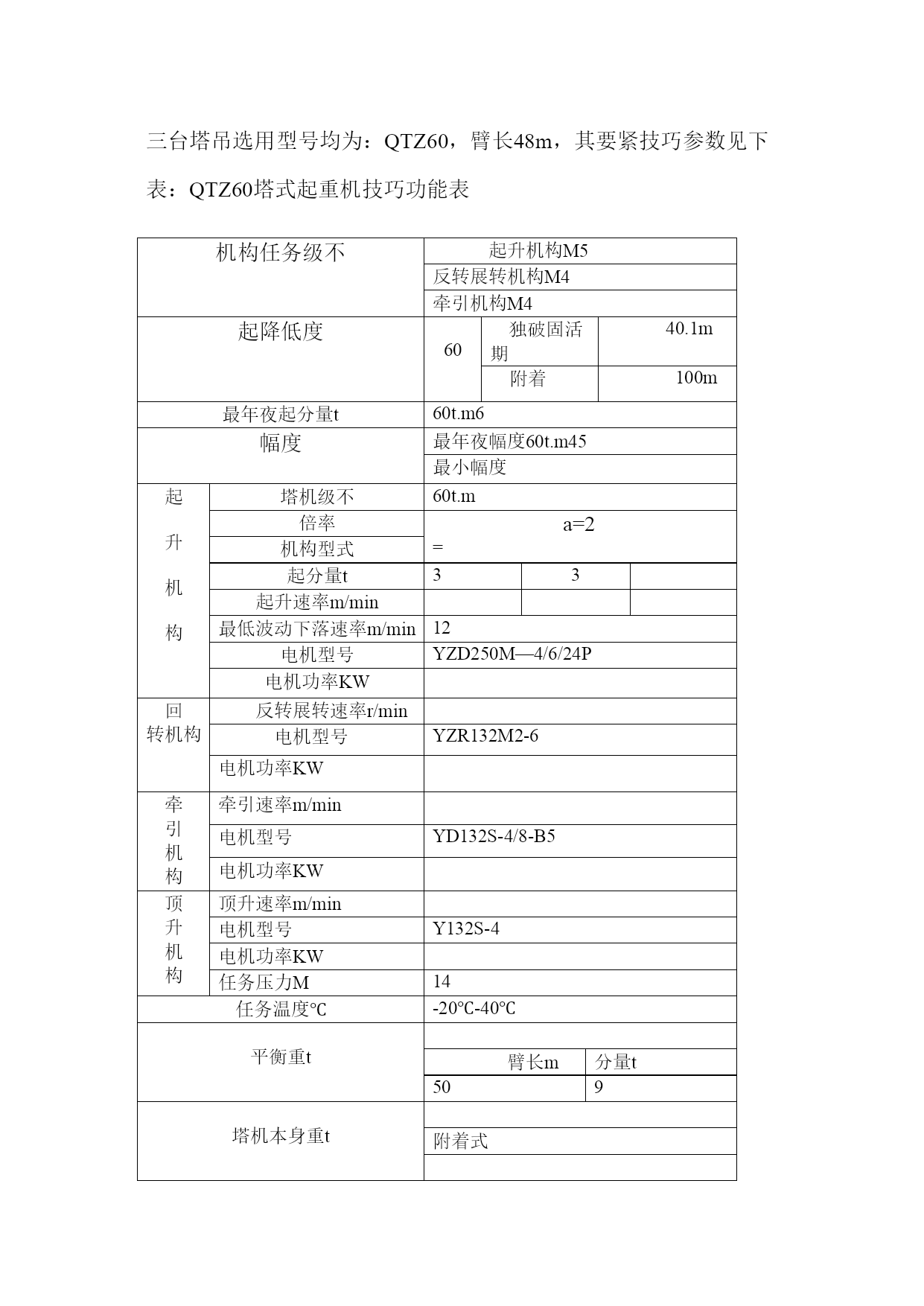

塔吊根底施工打算工程概略本工程为杭州六合房地产开拓公司的二期工程的地下车库及4#、5#楼，工程紧靠北环路及联庄村室庐区。由于本工程修建面积较年夜，高度达102.5米，工程量绝对较年夜，属于矮小难工程，为放慢本工程的施工进度，确保施工质量，将投入三台塔吊用于4#、5#楼高层修建运用，要紧是垂直运输。二、塔吊根底荷载盘算塔吊迁用型号为QTZ60，臂长48m，其要紧参数见下表吊根底打算及验算：M1、M2为根底所受颠覆力矩〔KN.M〕，P值按塔吊说明取529KN1、地基承载力验算a。查地质讲演,较浅下层地基承载力均不克不及满意恳求。故拟采纳根底下加四根桩满意塔机任务时的恳求。三台塔吊选用型号均为：QTZ60，臂长48m，其要紧技巧参数见下表：QTZ60塔式起重机技巧功能表机构任务级不起升机构M5反转展转机构M4牵引机构M4起降低度60独破固活期40.1m附着100m最年夜起分量t60t.m6幅度最年夜幅度60t.m45最小幅度起升机构塔机级不60t.m倍率a=2=机构型式起分量t33起升速率m/min最低波动下落速率m/min12电机型号YZD250M—4/6/24P电机功率KW回转机构反转展转速率r/min电机型号YZR132M2-6电机功率KW牵引机构牵引速率m/min电机型号YD132S-4/8-B5电机功率KW顶升机构顶升速率m/min电机型号Y132S-4电机功率KW任务压力M14任务温度℃-20℃-40℃平衡重t臂长m分量t509塔机本身重t附着式总功率KW〔不包括顶升电机〕402、塔吊根底荷载盘算桩基中单桩所接受的外力打算值M1=564KN.M，M2=996kN.M(此数据引自塔吊说明书)。按照塔吊起吊的差异地位其颠覆力矩对桩基最倒霉的地位Q1=5×5××25=812.5KN(F+G)/n=529/4/4=其最年夜荷载为:Qmax=(F+G)/n+〔564×〕/〔4×2〕+〔996×〕/〔4×2〕Q拉=335.375-[(564+996)/〔4×2〕]×单桩受最年夜荷载取595.375KN。3、单桩承载力打算值按照打算图纸，根底桩基采纳本工程桩φ600钻孔桩，估量进入2-6层1米。查地质讲演，各层桩的周土摩擦力特点值如下：2-2层13Kpa2-3层19Kpa2-4层19Kpa2-5层23Kpa2-6层18Kpa3-1层7Kpa3-2层9Kpa4层18Kpa5层18Kpa6层23Kpa(见Z23剖面)〔2-6层的桩端土承载力标准值按“浙江省地基打算标准〞可取800-1000Kpa，实践按700Kpa取值来盘算〕Qu=Σqsikli·A·qpk××(13×3+7×19+1×19+5×23+1×××700)=808KN<Qu=808KN盘算后果满意恳求。塔吊根底定位1#塔吊根底以轴线〔4-21〕轴为中，间隔〔4-F〕轴北面5300为中；2#塔吊根底以轴线〔4-57〕轴为中，间隔〔N’〕轴北面2700为中；3#塔吊根底以轴线〔24’〕轴往东2700为中，〔C’〕往北4100为根底核心。三台塔吊均设置在地下室车库根底底板以下，1#、2#塔基承台顶标高-5.400，3#塔基承台顶标高-5.500(与地下室底板垫层面相平)，承台下设工程桩φ600四要根，桩顶标高超过根底承台底100，钢筋笼长17.7米，配10Φ16钢筋，HYPERLINK"mailto:箍筋φ6.5150"箍筋φ6.5150，HYPERLINK"mailto:加劲箍Φ122000"加劲箍Φ122000，桩底进入2-6层下1米的土层中。塔吊装置后,地下室底板施工时，井架与砼打仗断面两头设置一圈3mm厚250宽的钢板止水带，井架与底浇为全体。
