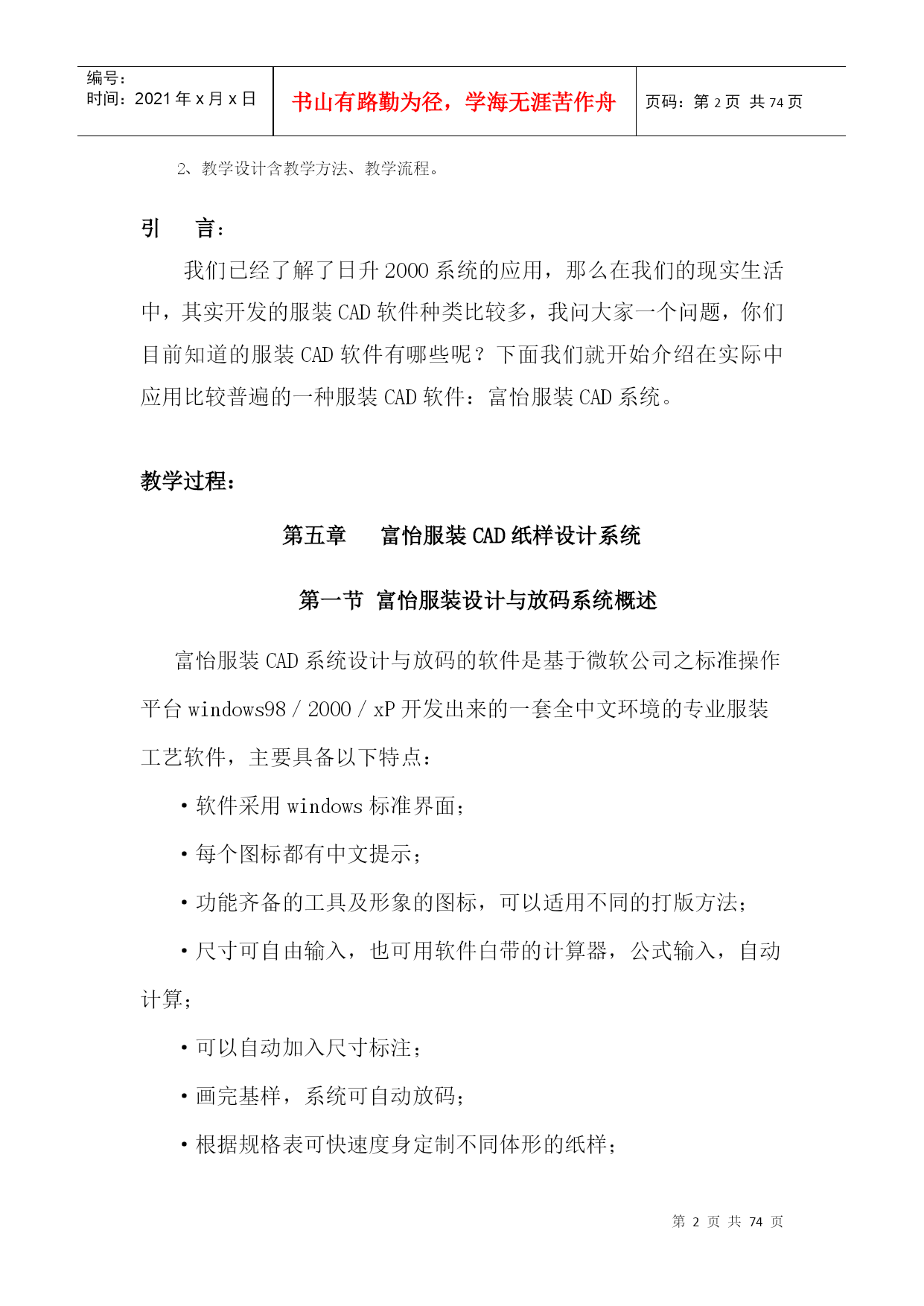

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE74页共NUMPAGES74页第PAGE\*MERGEFORMAT74页共NUMPAGES\*MERGEFORMAT74页单元课教案首页第5次课课题富怡服装CAD纸样设计系统课时数28（实训20学时）授课内容第五章富怡服装CAD纸样设计系统第一节富怡服装CAD设计与放码系统概述第二节富怡服装CAD设计与放码系统画面介绍第三节打板系统工具条功能介绍第四节打板综合实例教学目的与要求必备知识1、掌握富怡服装CAD软件的基本功能2、掌握打版系统工具与菜单功能操作方法及具体运用3、掌握利用富怡打板系统对任意款式进行打板的方法和步骤职业能力1、培养学生利用服装CAD打版的实际操作技能2、培养学生运用服装CAD软件进行服装结构设计的能力3、培养学生具备分析问题和解决实际问题的能力重点掌握打版系统工具与菜单功能操作方法具体运用掌握利用富怡打板系统对任意款式进行打板的方法和步骤难点富怡服装CAD打板系统工具的灵活运用教学设计采用多媒体教学，讲授与示范相结合的教学方法，提高学生实践操作能力。全面系统地介绍服装CAD各功能的系统设置，着重讲授操作方法。教具电脑、U盘授课情况班级授课时间授课地点第周星期至第周星期注：1、每次课须填写“单元课教案首页”。以单元课的每一子课题的教学要求设计每一个教案。每个单元的备课由多个教案构成。2、教学设计含教学方法、教学流程。引言：我们已经了解了日升2000系统的应用，那么在我们的现实生活中，其实开发的服装CAD软件种类比较多，我问大家一个问题，你们目前知道的服装CAD软件有哪些呢？下面我们就开始介绍在实际中应用比较普遍的一种服装CAD软件：富怡服装CAD系统。教学过程：第五章富怡服装CAD纸样设计系统第一节富怡服装设计与放码系统概述富怡服装CAD系统设计与放码的软件是基于微软公司之标准操作平台windows98／2000／xP开发出来的一套全中文环境的专业服装工艺软件，主要具备以下特点：·软件采用windows标准界面；·每个图标都有中文提示；·功能齐备的工具及形象的图标，可以适用不同的打版方法；·尺寸可自由输入，也可用软件白带的计算器，公式输入，自动计算；·可以自动加入尺寸标注；·画完基样，系统可自动放码；·根据规格表可快速度身定制不同体形的纸样；·可扫描款式设计图，制图时可同时参考，并可与纸样一起保存，以各日后查阅；·企业版可与输入设备接驳，进行图象扫描；·企业版可与输出设备接驳，进行小样的打印及l：1纸样的绘图及切割。系统界面介绍第二节富怡服装设计与放码系统画面介绍系统的工作界面就好比是用户的工作室，熟悉了这个工作界面也就是熟悉了您的工作环境，自然就能提高工作效率。本系统设有两种制图方法：自由设计和公式法，打开设计与放码系统就会弹出界面选择对话框询问选用哪种制图方法，选定后即进入相应界面。设计与放码界面一、设计与放码系统的自由设计界面·菜单栏：该区是放置菜单命令的地方，且每个菜单的下拉菜单中又有各种命令。单击一个菜单时，会弹出一个下拉式命令列表。既可以用鼠标单击选择一个命令，也可以得用键盘上的快捷键不放，再按菜单和命令后面括号中的字母。·快捷工具栏用于放置常用命令的快捷图标，为快速完成设计与放码工作提拱了极大的方便。·纸样列表框用于放置当前款式中纸样的裁片。每一个单独的纸样放置地在一小格的纸样框中，纸样框的布局可以通过选项——系统设置——界面设置——纸样列表框布局改变其位置，并可通过单击拖动进行纸样顺序的调整。还可以在这里选中衣片来用菜单命令对其进行复制、删除。·传统设计工具栏该栏存放着绘制裁剪图用的基本工具，可以设计纸样断缝等分割线，还可以旋转对称和部分纸样等等。·专业设计工具栏该栏存放着自由设计裁剪图所要用到的一些工具。·纸样工具栏当用剪刀工具剪下裁片后，用该栏工具将其进行细部加工，如为其加上省、剪口、钻孔，缝份，调整布纹线等。·编辑工具栏该工具栏用于对生成的纸样进行修改、编辑、调整，可以改变纸样、布纹线的方向等。·放码工具栏该栏存放着放码所要用到的一些工具，还可以对全部或部分号型进行调整修改。·左工作区它的边缘通常显示有标尺。工作区就如一张带有坐标的无限大的纸，可以任其绘制。·右工作区可以用来对纸样进行放码与纸样的修改，排列要打印的纸样裁片，可以对纸样进行移动和旋转等操作，并可显示绘图纸边界。·状态栏状态栏位于系统界面的最底部，它显示着当前选择的工具的名称，一些工具还有操作步骤的提示。二、设计与放码系统的公式法设计界面该
