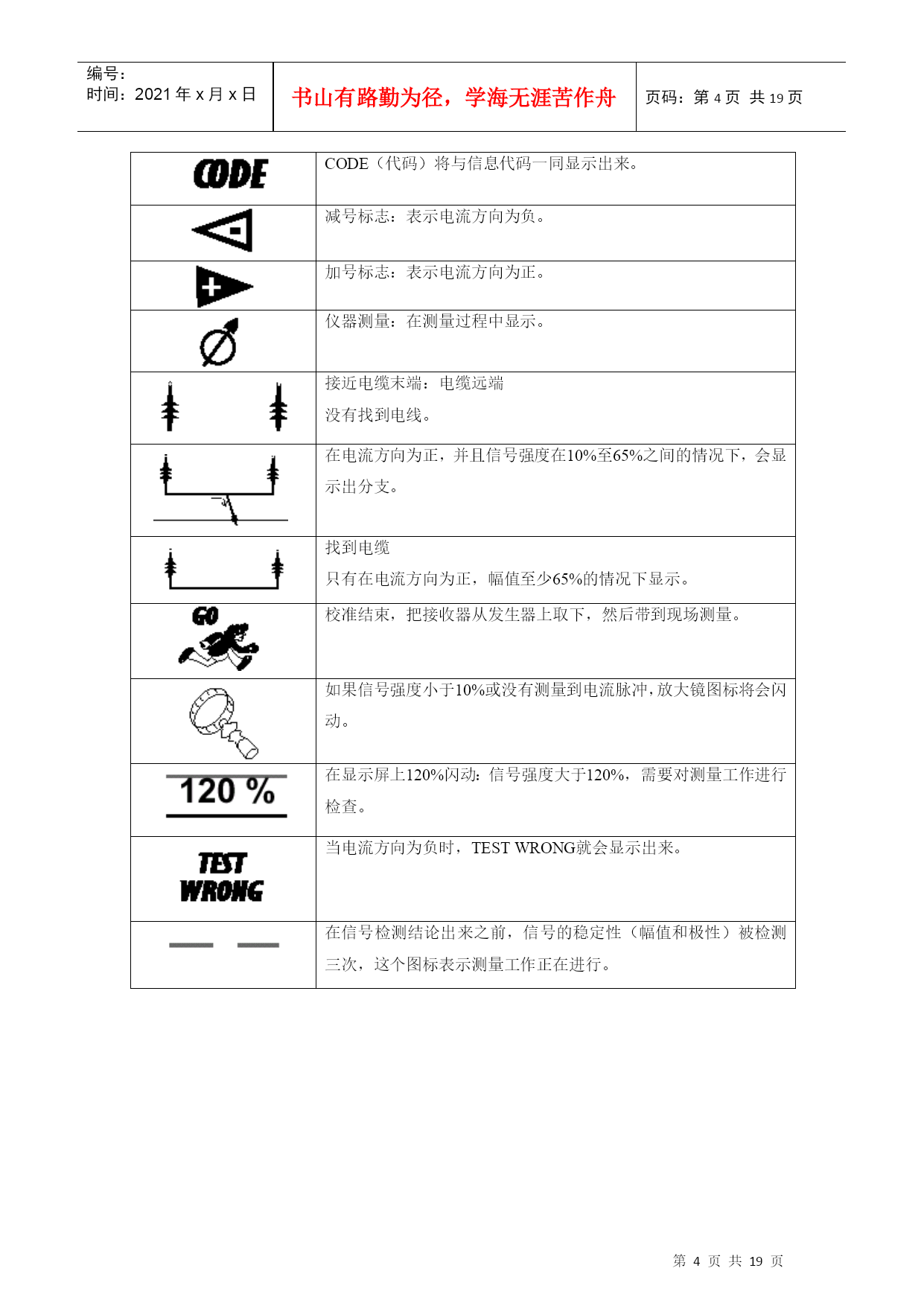

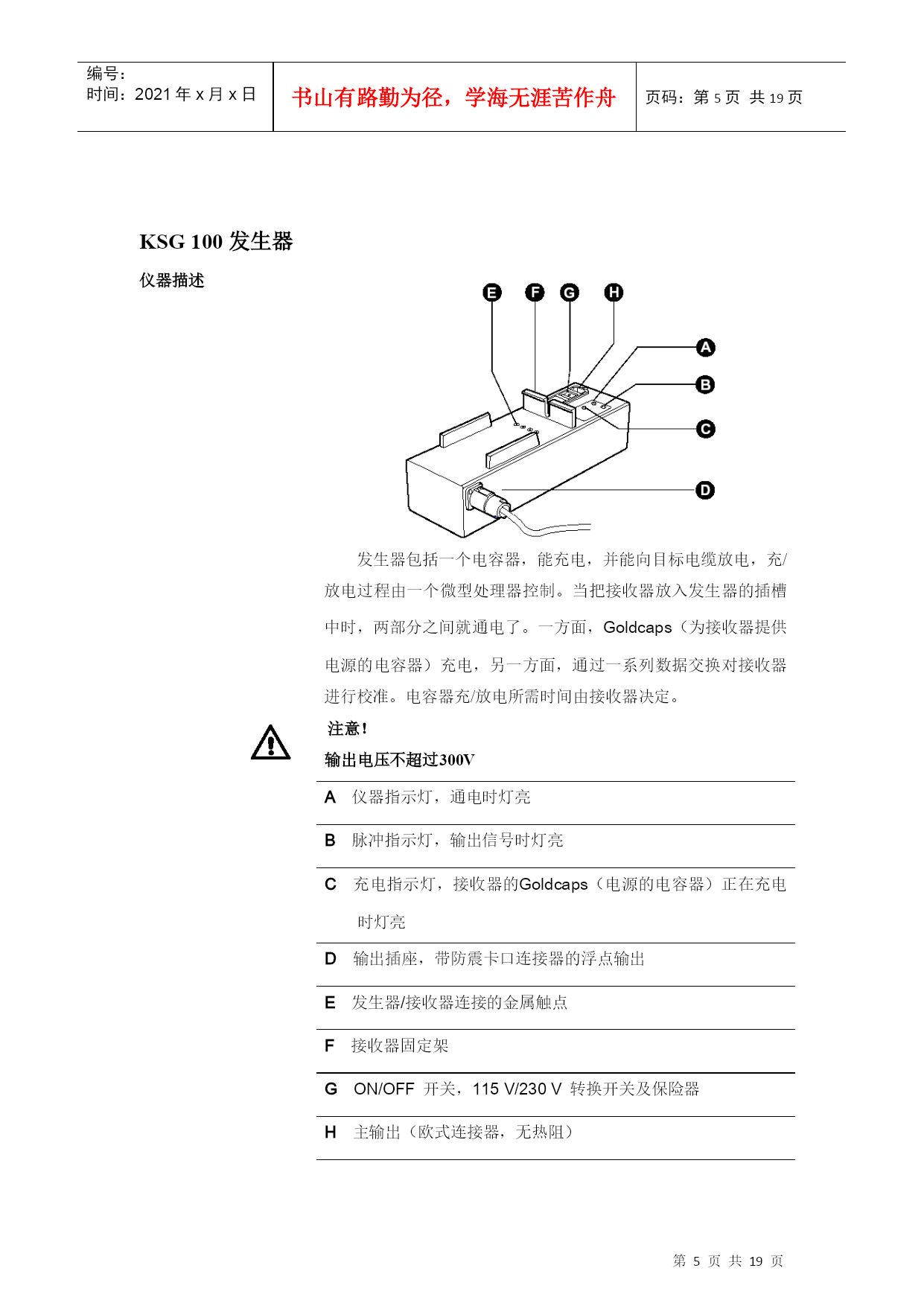

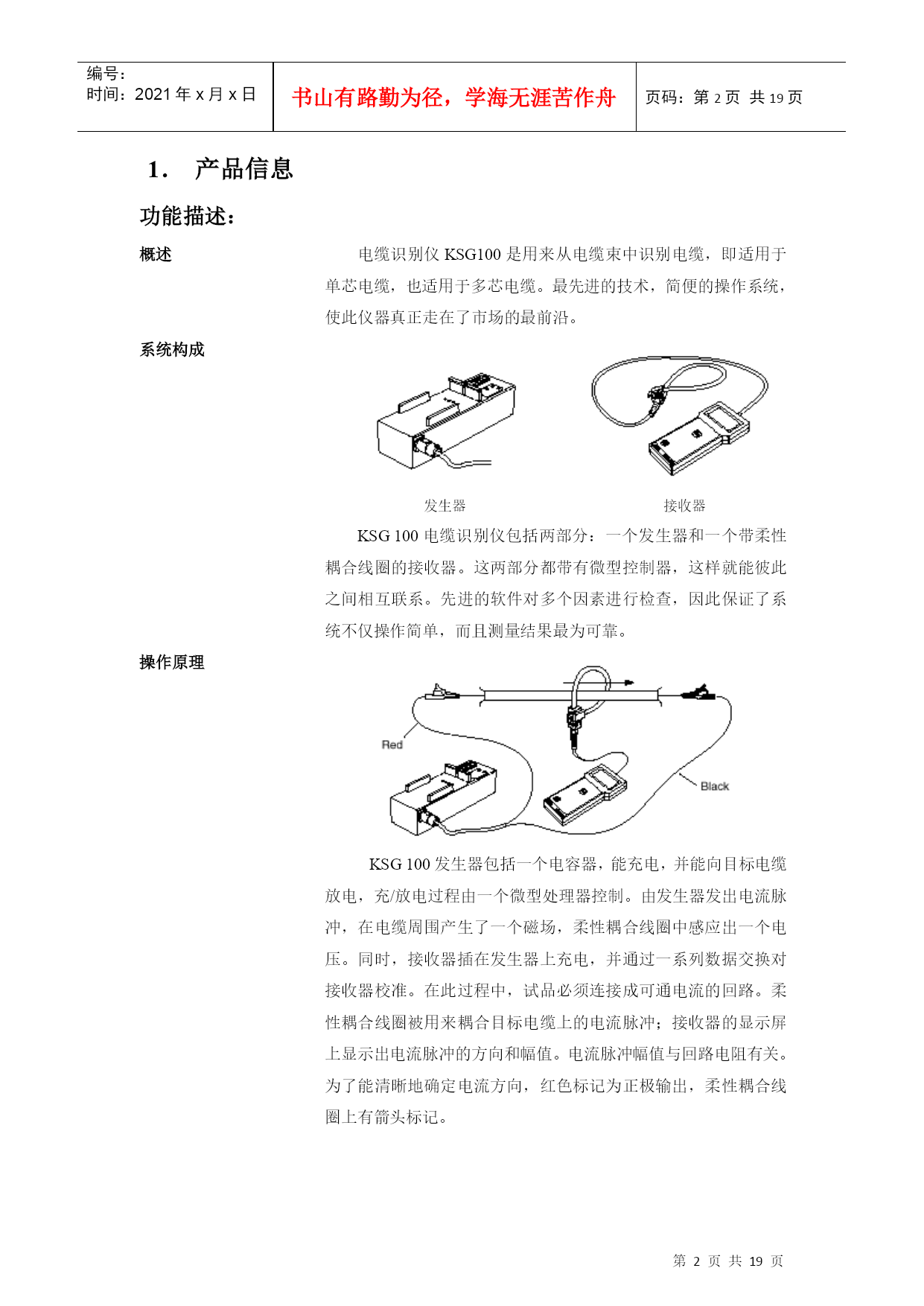

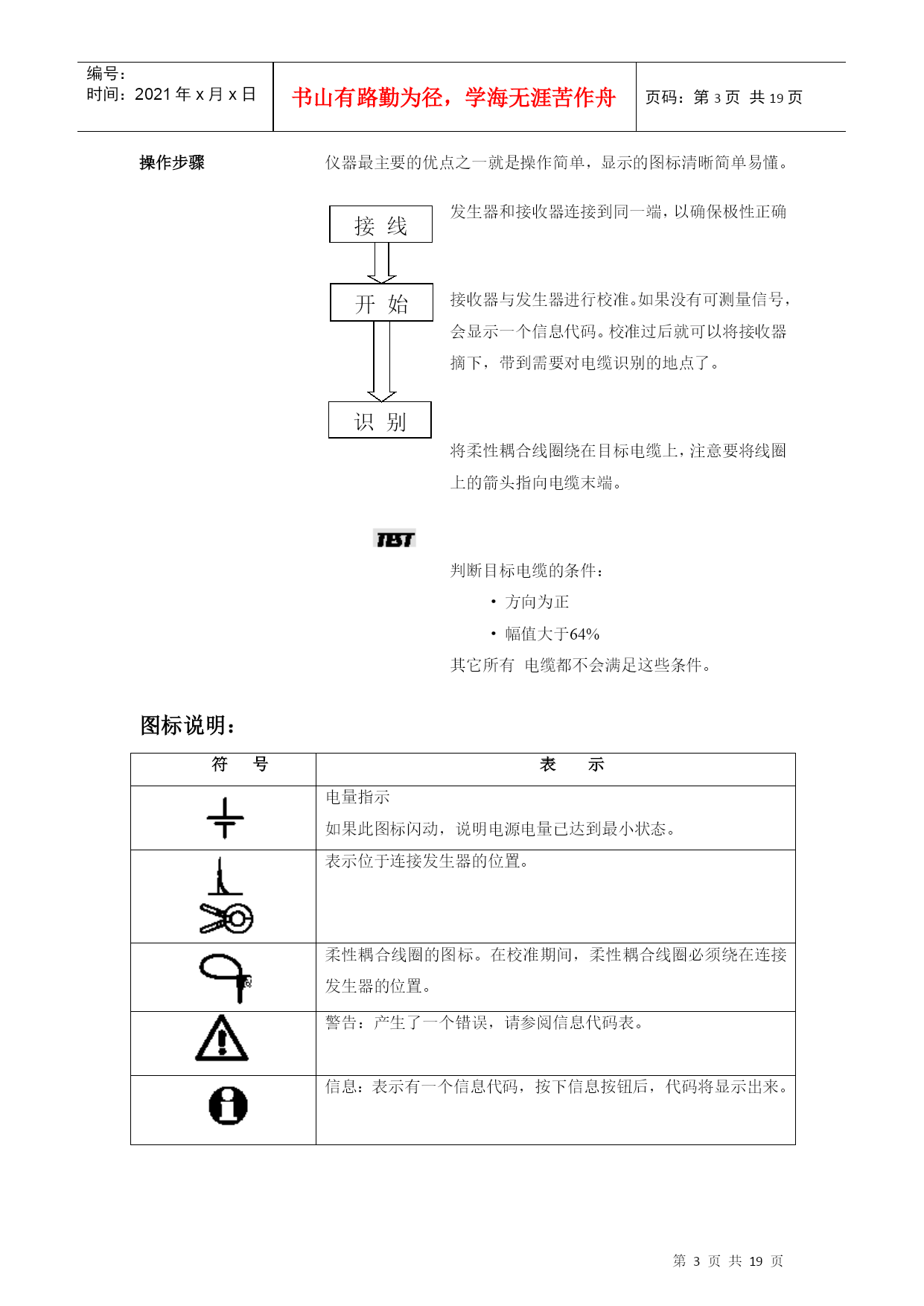

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE19页共NUMPAGES19页第PAGE\*MERGEFORMAT19页共NUMPAGES\*MERGEFORMAT19页电缆识别仪操作手册KSG100产品信息功能描述：概述电缆识别仪KSG100是用来从电缆束中识别电缆，即适用于单芯电缆，也适用于多芯电缆。最先进的技术，简便的操作系统，使此仪器真正走在了市场的最前沿。系统构成发生器接收器KSG100电缆识别仪包括两部分：一个发生器和一个带柔性耦合线圈的接收器。这两部分都带有微型控制器，这样就能彼此之间相互联系。先进的软件对多个因素进行检查，因此保证了系统不仅操作简单，而且测量结果最为可靠。操作原理KSG100发生器包括一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器控制。由发生器发出电流脉冲，在电缆周围产生了一个磁场，柔性耦合线圈中感应出一个电压。同时，接收器插在发生器上充电，并通过一系列数据交换对接收器校准。在此过程中，试品必须连接成可通电流的回路。柔性耦合线圈被用来耦合目标电缆上的电流脉冲；接收器的显示屏上显示出电流脉冲的方向和幅值。电流脉冲幅值与回路电阻有关。为了能清晰地确定电流方向，红色标记为正极输出，柔性耦合线圈上有箭头标记。操作步骤仪器最主要的优点之一就是操作简单，显示的图标清晰简单易懂。识别开始接线发生器和接收器连接到同一端，以确保极性正确接收器与发生器进行校准。如果没有可测量信号，会显示一个信息代码。校准过后就可以将接收器摘下，带到需要对电缆识别的地点了。将柔性耦合线圈绕在目标电缆上，注意要将线圈上的箭头指向电缆末端。判断目标电缆的条件：•方向为正•幅值大于64%其它所有电缆都不会满足这些条件。图标说明：符号表示电量指示如果此图标闪动，说明电源电量已达到最小状态。表示位于连接发生器的位置。柔性耦合线圈的图标。在校准期间，柔性耦合线圈必须绕在连接发生器的位置。警告：产生了一个错误，请参阅信息代码表。信息：表示有一个信息代码，按下信息按钮后，代码将显示出来。CODE（代码）将与信息代码一同显示出来。减号标志：表示电流方向为负。加号标志：表示电流方向为正。仪器测量：在测量过程中显示。接近电缆末端：电缆远端没有找到电线。在电流方向为正，并且信号强度在10%至65%之间的情况下，会显示出分支。找到电缆只有在电流方向为正，幅值至少65%的情况下显示。校准结束，把接收器从发生器上取下，然后带到现场测量。如果信号强度小于10%或没有测量到电流脉冲，放大镜图标将会闪动。在显示屏上120%闪动：信号强度大于120%，需要对测量工作进行检查。当电流方向为负时，TESTWRONG就会显示出来。在信号检测结论出来之前，信号的稳定性（幅值和极性）被检测三次，这个图标表示测量工作正在进行。KSG100发生器仪器描述发生器包括一个电容器，能充电，并能向目标电缆放电，充/放电过程由一个微型处理器控制。当把接收器放入发生器的插槽中时，两部分之间就通电了。一方面，Goldcaps（为接收器提供电源的电容器）充电，另一方面，通过一系列数据交换对接收器进行校准。电容器充/放电所需时间由接收器决定。注意！输出电压不超过300VA仪器指示灯，通电时灯亮B脉冲指示灯，输出信号时灯亮C充电指示灯，接收器的Goldcaps（电源的电容器）正在充电时灯亮D输出插座，带防震卡口连接器的浮点输出E发生器/接收器连接的金属触点F接收器固定架GON/OFF开关，115V/230V转换开关及保险器H主输出（欧式连接器，无热阻）主电压转换：顶部标有电压值：230VAC/115VAC注意：在第一次操作之前，检查主电压和电压选择器的显示。更换保险保险：2x1Aslow-blow(额定115V和220V交流).KSG100接收器KSG100发生器的电流脉冲在电缆周围产生了一个磁场。根据磁感应定律，这个磁场在柔性耦合线圈上感应出一个电压。当把接收器放入发生器的插槽中时，两部分之间就通电了。一方面，Goldcaps（为接收器提供电源的电容器）充电，另一方面，通过一系列数据交换对接收器进行校准。I液晶图形显示J柔性耦合线圈（Rogowsky线圈）KSTART开始按钮L信息查阅按钮M（背面）发生器与接收器的连接触点把接收器放入发生器的插槽中：当把接收器放入发生器的插槽中时，KSG100系统将重新设置，并且准备好新的一次测量。2．使用：重要的基础原则目标电缆的回路电阻决定了最大的脉冲电流。我们假设认为，在电缆识别过程中，回路电阻没有变化。除了电流方
