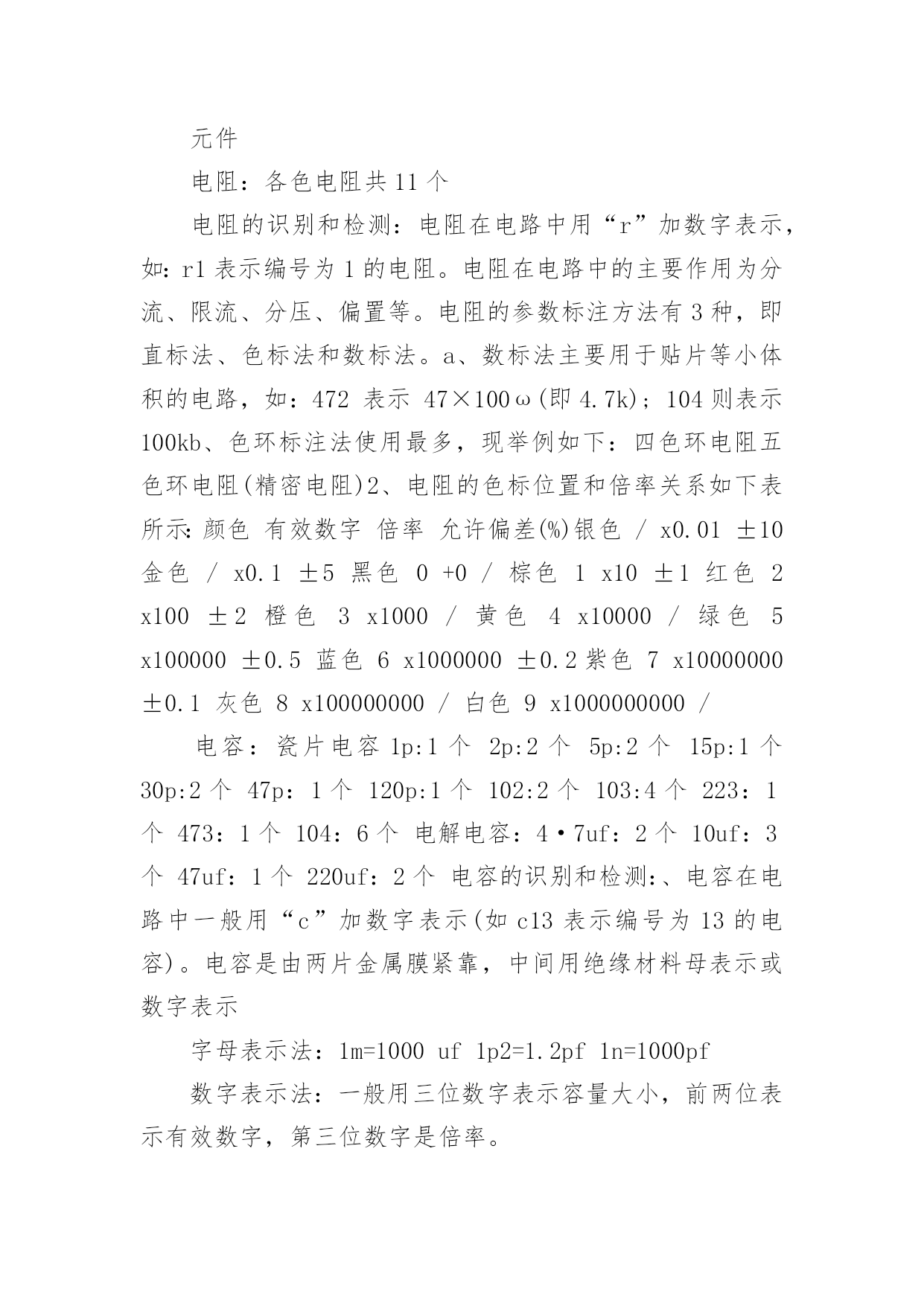

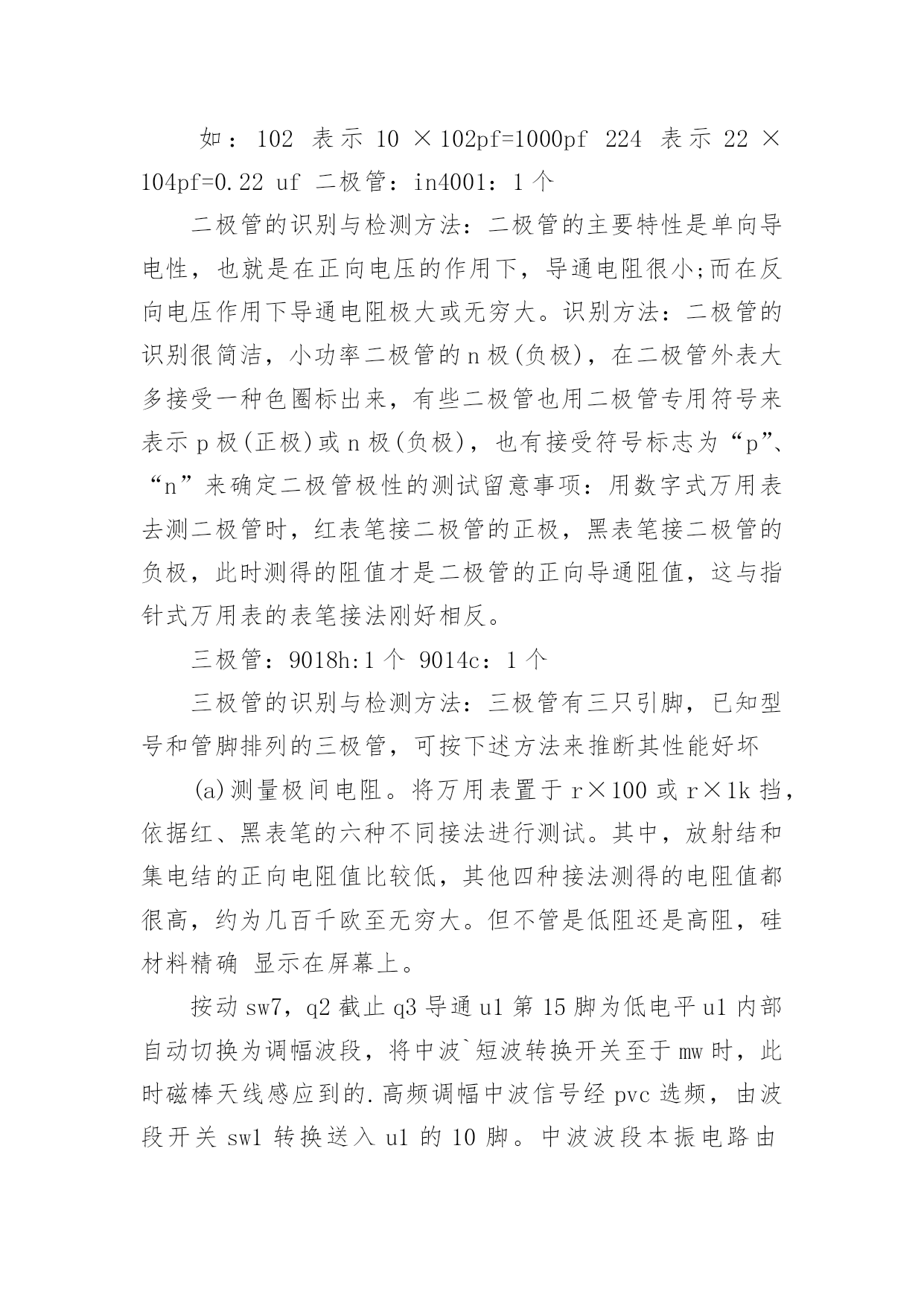

电子工艺实习报告电子工艺实习报告【汇编15篇】在人们素养不断提高的今天，报告有着举足轻重的地位，报告中涉及到专业性术语要解释清楚。你还在对写报告感到一筹莫展吗？以下是小编帮大家整理的电子工艺实习报告，欢迎阅读与收藏。电子工艺实习报告1一、实习要求1·要求同学生疏常用的电子元器件的识别，测试方法。2·要求同学练习和把握正确的焊接方法。3·要求同学练习和把握电子工艺的基本要求，了解电子产品的生产的工艺文件，对比电路原理图，能看懂接线图，理解图上的符号及图注并与实物能一一对比。4·认真阅读有关的工艺图纸以及文件，并据此细心独立的进行安装，连焊，并记录有关的心得，阅历和体会。5·依据文件调试，会利用仪器和工对机芯进行调试，学会排解故障，使整机达到指标要求，6·依据工艺文件的指导，独立封装整机外壳，完成一件正式的产品。二、实习工具及元件实习工具电烙铁：马蹄形，大功率35瓦，镊子，起子，焊锡，松香，两节5号电池元件电阻：各色电阻共11个电阻的识别和检测：电阻在电路中用“r”加数字表示，如：r1表示编号为1的电阻。电阻在电路中的主要作用为分流、限流、分压、偏置等。电阻的参数标注方法有3种，即直标法、色标法和数标法。a、数标法主要用于贴片等小体积的电路，如：472表示47×100ω(即4.7k);104则表示100kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色/x0.01±10金色/x0.1±5黑色0+0/棕色1x10±1红色2x100±2橙色3x1000/黄色4x10000/绿色5x100000±0.5蓝色6x1000000±0.2紫色7x10000000±0.1灰色8x100000000/白色9x1000000000/电容：瓷片电容1p:1个2p:2个5p:2个15p:1个30p:2个47p：1个120p:1个102:2个103:4个223：1个473：1个104：6个电解电容：4·7uf：2个10uf：3个47uf：1个220uf：2个电容的识别和检测：、电容在电路中一般用“c”加数字表示(如c13表示编号为13的电容)。电容是由两片金属膜紧靠，中间用绝缘材料母表示或数字表示字母表示法：1m=1000uf1p2=1.2pf1n=1000pf数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。如：102表示10×102pf=1000pf224表示22×104pf=0.22uf二极管：in4001：1个二极管的识别与检测方法：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。识别方法：二极管的识别很简洁，小功率二极管的n极(负极)，在二极管外表大多接受一种色圈标出来，有些二极管也用二极管专用符号来表示p极(正极)或n极(负极)，也有接受符号标志为“p”、“n”来确定二极管极性的测试留意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。三极管：9018h:1个9014c：1个三极管的识别与检测方法：三极管有三只引脚，已知型号和管脚排列的三极管，可按下述方法来推断其性能好坏(a)测量极间电阻。将万用表置于r×100或r×1k挡，依据红、黑表笔的六种不同接法进行测试。其中，放射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料精确显示在屏幕上。按动sw7，q2截止q3导通u1第15脚为低电平u1内部自动切换为调幅波段，将中波`短波转换开关至于mw时，此时磁棒天线感应到的.高频调幅中波信号经pvc选频，由波段开关sw1转换送入u1的10脚。中波波段本振电路由t101`pvc等元件组成，u1的5脚的本振信号与10脚的选频信号同时加到内部混频器，混频得出455khz调幅中频信号，455khz中频信号从14脚输出。推动中短波开关选择短波1~8波段，从拉杆天线接收到的短波高频信号经c101到q101放大经c102耦合到中短波开关sw1波段开关转换从u1第10脚输入。短波1~8的短振回路由t102`t103`pvc`c112`c113等元件组成。本振信号经波段开关sw1转换从5脚输入，与10脚的短波高频信号一起送到混频器混频得出455khz的中频信号从4脚输出。14脚输出的调幅中频信号经r106`t104`cf1选频，滤除455khz宽带以外大部分杂波后，送至u1的16脚输入，中频信号在1c内部进行放大`检波，检波后的音频信号由23脚输出。调幅另一本振信号经c114送至显示驱动sc3610第33脚输入其内部进行
