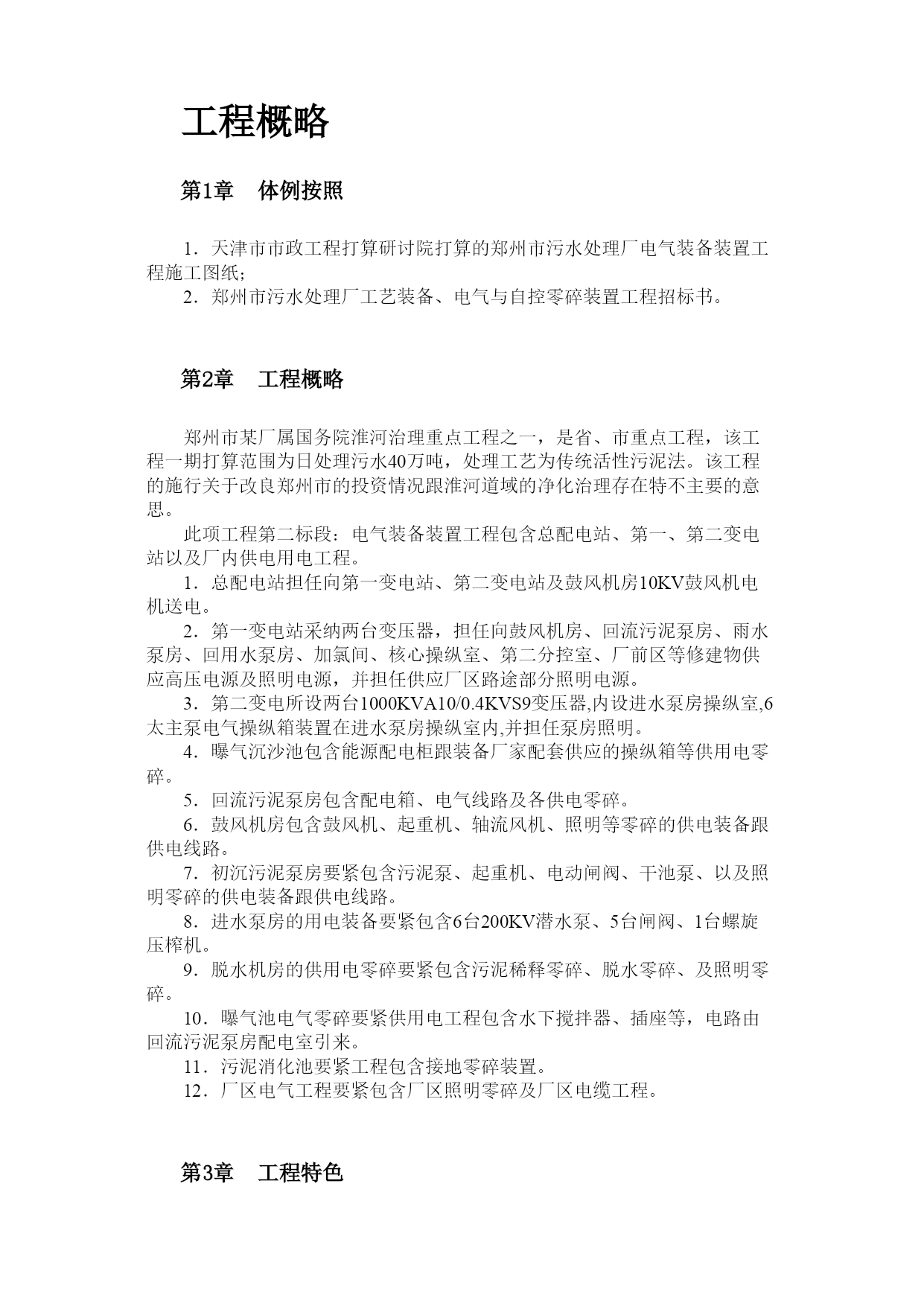

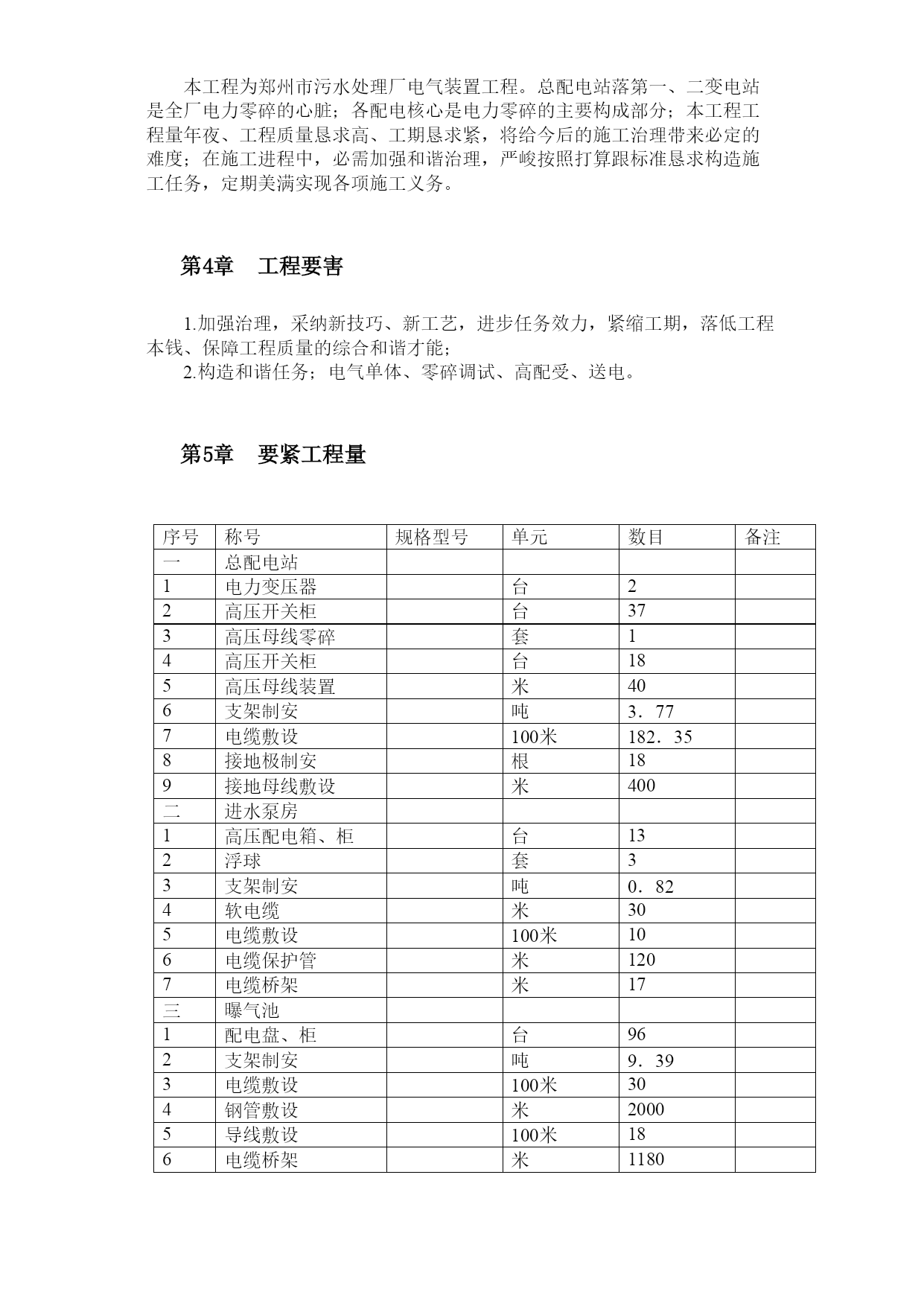

目次TOC\o"1-4"第1卷工程概略PAGEREF_Toc207005079\h2第1章体例按照PAGEREF_Toc207005080\h2第2章工程概略PAGEREF_Toc207005081\h2第3章工程特色PAGEREF_Toc207005082\h3第4章工程要害PAGEREF_Toc207005083\h3第5章要紧工程量PAGEREF_Toc207005084\h4第6章施工采纳标准PAGEREF_Toc207005085\h10第2卷我公司的上风PAGEREF_Toc207005086\h11第3卷施工安排PAGEREF_Toc207005087\h12第4卷电气装置原那么施工打算PAGEREF_Toc207005088\h17第5卷总体工程质量保障PAGEREF_Toc207005089\h28第6卷平安保障方法PAGEREF_Toc207005090\h33第7卷附件PAGEREF_Toc207005091\h37工程概略体例按照1．天津市市政工程打算研讨院打算的郑州市污水处理厂电气装备装置工程施工图纸；2．郑州市污水处理厂工艺装备、电气与自控零碎装置工程招标书。工程概略郑州市某厂属国务院淮河治理重点工程之一，是省、市重点工程，该工程一期打算范围为日处理污水40万吨，处理工艺为传统活性污泥法。该工程的施行关于改良郑州市的投资情况跟淮河道域的净化治理存在特不主要的意思。此项工程第二标段：电气装备装置工程包含总配电站、第一、第二变电站以及厂内供电用电工程。1．总配电站担任向第一变电站、第二变电站及鼓风机房10KV鼓风机电机送电。2．第一变电站采纳两台变压器，担任向鼓风机房、回流污泥泵房、雨水泵房、回用水泵房、加氯间、核心操纵室、第二分控室、厂前区等修建物供应高压电源及照明电源，并担任供应厂区路途部分照明电源。3．第二变电所设两台1000KVA10/0.4KVS9变压器,内设进水泵房操纵室,6太主泵电气操纵箱装置在进水泵房操纵室内,并担任泵房照明。4．曝气沉沙池包含能源配电柜跟装备厂家配套供应的操纵箱等供用电零碎。5．回流污泥泵房包含配电箱、电气线路及各供电零碎。6．鼓风机房包含鼓风机、起重机、轴流风机、照明等零碎的供电装备跟供电线路。7．初沉污泥泵房要紧包含污泥泵、起重机、电动闸阀、干池泵、以及照明零碎的供电装备跟供电线路。8．进水泵房的用电装备要紧包含6台200KV潜水泵、5台闸阀、1台螺旋压榨机。9．脱水机房的供用电零碎要紧包含污泥稀释零碎、脱水零碎、及照明零碎。10．曝气池电气零碎要紧供用电工程包含水下搅拌器、插座等，电路由回流污泥泵房配电室引来。11．污泥消化池要紧工程包含接地零碎装置。12．厂区电气工程要紧包含厂区照明零碎及厂区电缆工程。工程特色本工程为郑州市污水处理厂电气装置工程。总配电站落第一、二变电站是全厂电力零碎的心脏；各配电核心是电力零碎的主要构成部分；本工程工程量年夜、工程质量恳求高、工期恳求紧，将给今后的施工治理带来必定的难度；在施工进程中，必需加强和谐治理，严峻按照打算跟标准恳求构造施工任务，定期美满实现各项施工义务。工程要害1.加强治理，采纳新技巧、新工艺，进步任务效力，紧缩工期，落低工程本钱、保障工程质量的综合和谐才能；2.构造和谐任务；电气单体、零碎调试、高配受、送电。要紧工程量序号称号规格型号单元数目备注一总配电站1电力变压器台22高压开关柜台373高压母线零碎套14高压开关柜台185高压母线装置米406支架制安吨3．777电缆敷设100米182．358接地极制安根189接地母线敷设米400二进水泵房1高压配电箱、柜台132浮球套33支架制安吨0．824软电缆米305电缆敷设100米106电缆保护管米1207电缆桥架米17三曝气池1配电盘、柜台962支架制安吨9．393电缆敷设100米304钢管敷设米20005导线敷设100米186电缆桥架米11807能源插座套48四脱水机房中国核产业第二三树破公司招标文件1配电箱台22支架制安吨0．73电缆敷设100米11．264电缆保护管米6605电缆桥架米1346接地极制安根27接地母线敷设米10五曝气沉砂池1配电盘箱柜台262支架制安吨1．243电缆敷设100米14．684电缆桥架米350六鼓风机房1配电盘箱柜台102支架制安吨0．913电缆敷设100米18．644钢管敷设米615电缆桥架米118七回流污泥泵房1配电盘箱柜台242支架制安吨0．083电缆敷设100米8．044钢管敷设米2205电缆桥架米11
