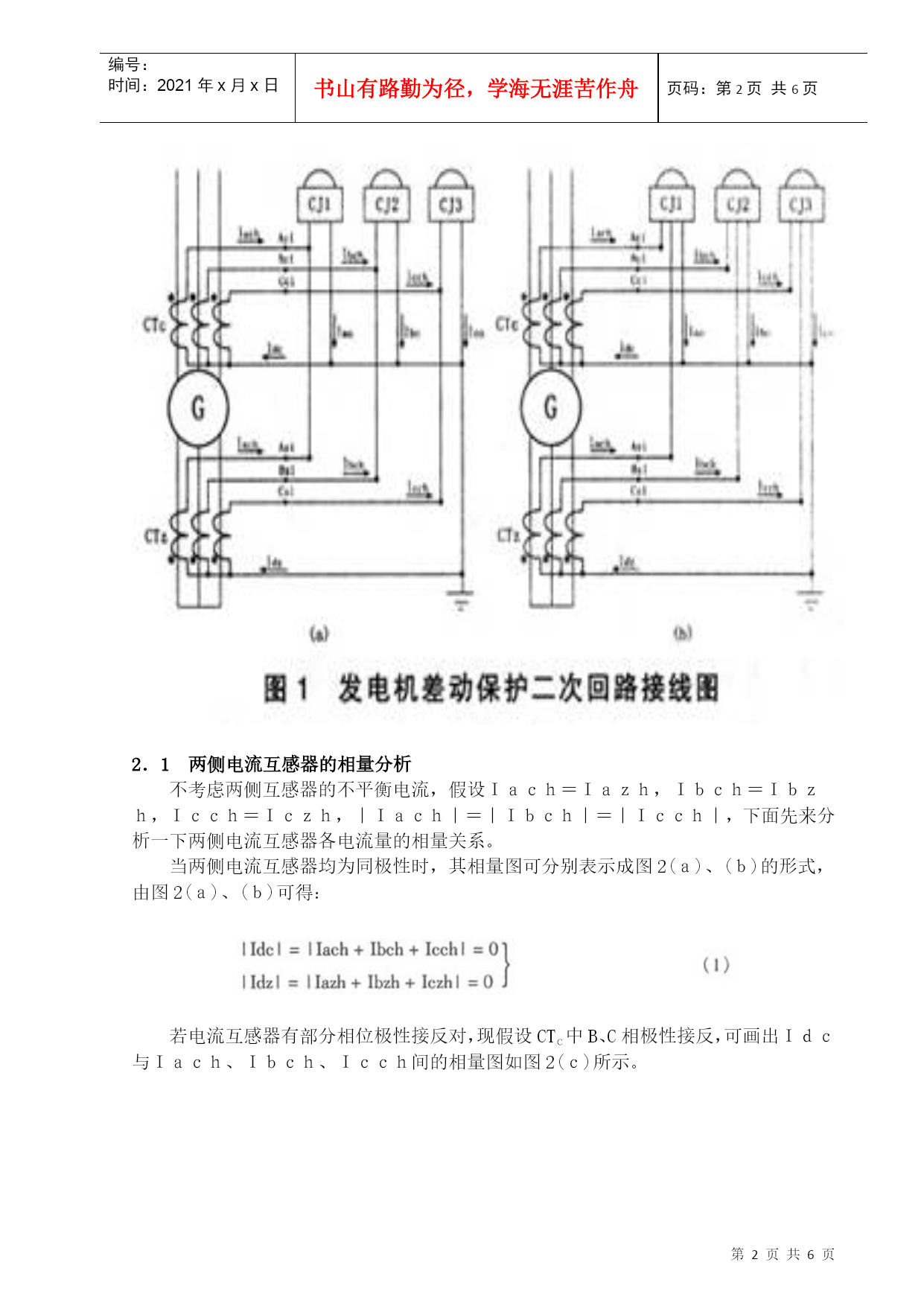

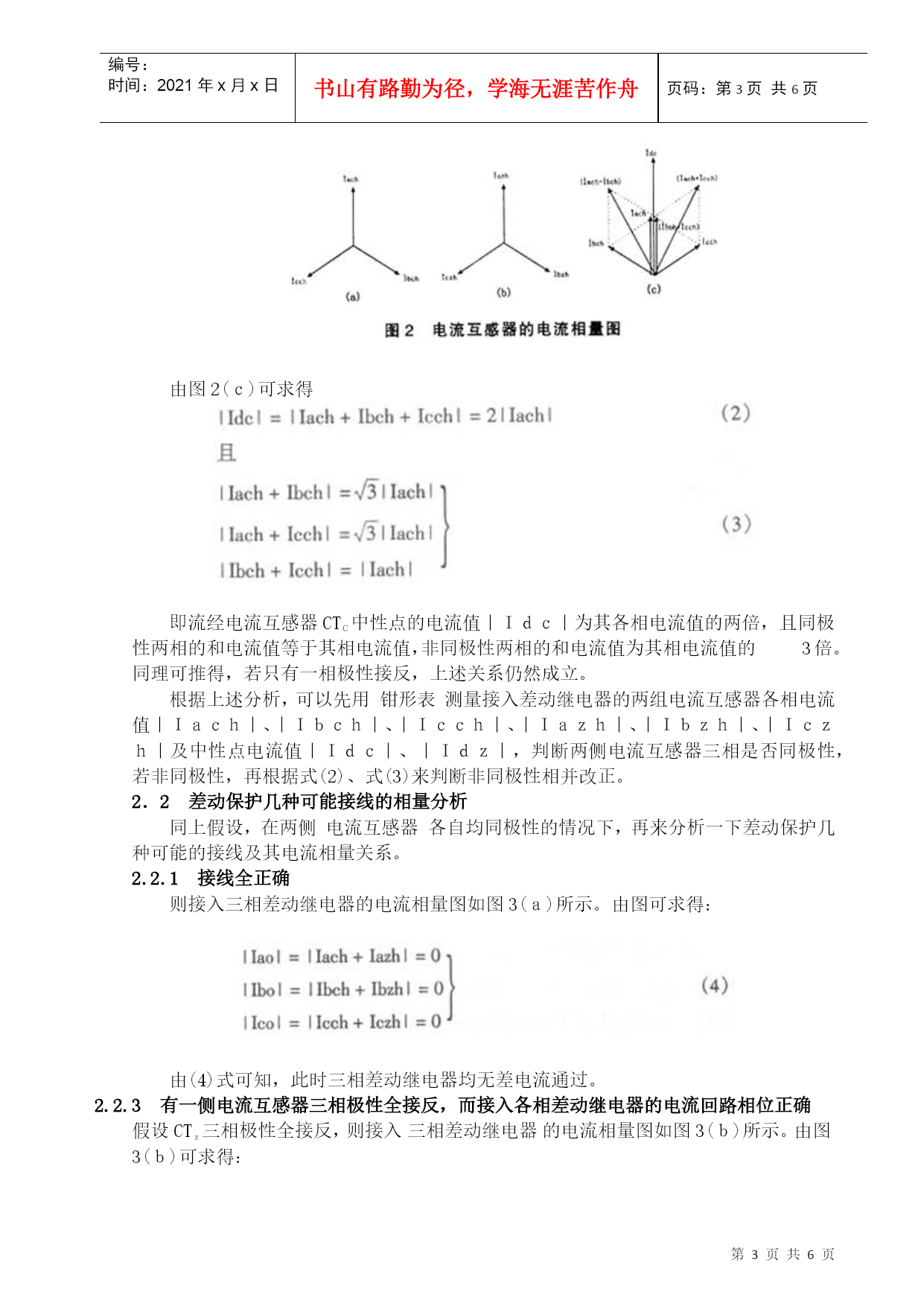

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE6页共NUMPAGES6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页HYPERLINK""用钳形表检查发电机常规差动保护接线点击次数：501发布时间：2010-4-121差动保护接线错误的危害电站在安装调试或检修试验过程中，常会出现差动保护接线错误，有些电站尤其是规模较小的电站，常因安装单位或电站自身缺乏相关的调试设备(如相位表等)，无法直接对发电机差动保护接线的极性、相位进行检查，它将会导致差动保护误动，引起发电机在带负荷试验过程中，在工作人员及设备还未做好准备的情况下突甩负荷，这对电站的启动试验是非常不利的。如遂昌交塘电站、瑞安长白桥电站、临海车口溪电站、金华沙畈二级电站等，均出现过因差动保护接线错误而发生意外甩负荷现象。其结果轻则使其后的试验无法继续，重则将因机组的相关辅助设备未调至合适工况而损坏设备，甚至损坏水工建筑物。不过，只要调试人员手边有一块钳形表，则上述问题就可迎刃而解。2各种接线错误的相量分析通常，发电机常规差动保护的二次回路接线如图1(ａ)或(ｂ)所示。其差动继电器均是以判断差流值，即图1(ａ)中Ｉａｏ、Ｉｂｏ、Ｉｃｏ的大小来决定是否启动差动保护。通常CTｃ、CTｚ接入差动继电器的电缆是互相独立的，因此，两根电缆之间的线一般来说是不大会接错，但同一根电缆内的线则有可能接错相位，另外电流互感器各相的极性也有可能接反。2．1两侧电流互感器的相量分析不考虑两侧互感器的不平衡电流，假设Ｉａｃｈ＝Ｉａｚｈ，Ｉｂｃｈ＝Ｉｂｚｈ，Ｉｃｃｈ＝Ｉｃｚｈ，｜Ｉａｃｈ｜＝｜Ｉｂｃｈ｜＝｜Ｉｃｃｈ｜，下面先来分析一下两侧电流互感器各电流量的相量关系。当两侧电流互感器均为同极性时，其相量图可分别表示成图2(ａ)、(ｂ)的形式，由图2(ａ)、(ｂ)可得：若电流互感器有部分相位极性接反对，现假设CTＣ中B、C相极性接反，可画出Ｉｄｃ与Ｉａｃｈ、Ｉｂｃｈ、Ｉｃｃｈ间的相量图如图2(ｃ)所示。由图2(ｃ)可求得即流经电流互感器CTＣ中性点的电流值｜Ｉｄｃ｜为其各相电流值的两倍，且同极性两相的和电流值等于其相电流值，非同极性两相的和电流值为其相电流值的3倍。同理可推得，若只有一相极性接反，上述关系仍然成立。根据上述分析，可以先用钳形表测量接入差动继电器的两组电流互感器各相电流值｜Ｉａｃｈ｜、｜Ｉｂｃｈ｜、｜Ｉｃｃｈ｜、｜Ｉａｚｈ｜、｜Ｉｂｚｈ｜、｜Ｉｃｚｈ｜及中性点电流值｜Ｉｄｃ｜、｜Ｉｄｚ｜，判断两侧电流互感器三相是否同极性，若非同极性，再根据式(2)、式(3)来判断非同极性相并改正。2．2差动保护几种可能接线的相量分析同上假设，在两侧电流互感器各自均同极性的情况下，再来分析一下差动保护几种可能的接线及其电流相量关系。2.2.1接线全正确则接入三相差动继电器的电流相量图如图3(ａ)所示。由图可求得：由(4)式可知，此时三相差动继电器均无差电流通过。2.2.3有一侧电流互感器三相极性全接反，而接入各相差动继电器的电流回路相位正确假设CTｚ三相极性全接反，则接入三相差动继电器的电流相量图如图3(ｂ)所示。由图3(ｂ)可求得：由(5)式可知，此时流经三相差动继电器的差电流｜Ｉａｏ｜、｜Ｉｂｏ｜、｜Ｉｃｏ｜均为其一侧输入电流的两倍。2.2.3两侧电流互感器的各相极性均正确，但接入三相差动继电器的相位均不同相假设Ac1、Cz1接入CJ1，Bc1、Az1接入CJ2，Cc1、Bz1接入CJ3，则接入三相差动继电器的电流相量图如图3(ｃ)所示。由图(ｃ)可求得：由(6)式可知，此时流经三相差动继电器的差电流｜Ｉａｏ｜、｜Ｉｂｏ｜、｜Ｉｃｏ｜均为其一侧输入电流的3倍。同理可推得，如果两侧电流互感器的各相极性均正确，当接入任意一相差动继电器的两侧电流回路不同相时，流经该相的差电流为其一侧输入电流的3倍，而流经正确相的差电流为零。2.2.4有一侧电流互感器的三相极性均接反，且接入三相差动继电器的相位均不同相现假设Ac1、Cz1接入CJ，Bc1、Az1接入CJ2，Cc1、Bz1接入CJ3，则接入三相差动继电器的电流相量图如图3(ｄ)所示。由图3(ｄ)可求得：由(7)式可知，此时流经三相差动继电器的差电流｜Ｉａｏ｜、｜Ｉｂｏ｜、｜Ｉｃｏ｜均等于其各侧输入的电流值。同理可推得，如果有一侧电流互感器的三相极性均接反，当接入任意一相差动继电器的两侧电流回路不同相时，流经该相的差电流等于其各侧输入的电流值；同相时，流经该相的差电流为其一侧输入电流的两倍。3实
