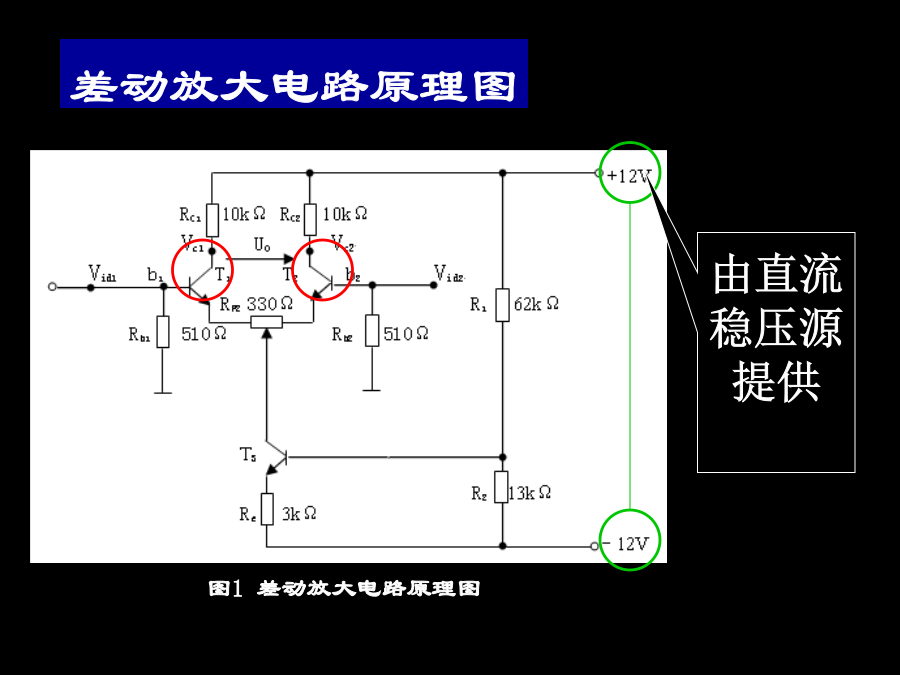

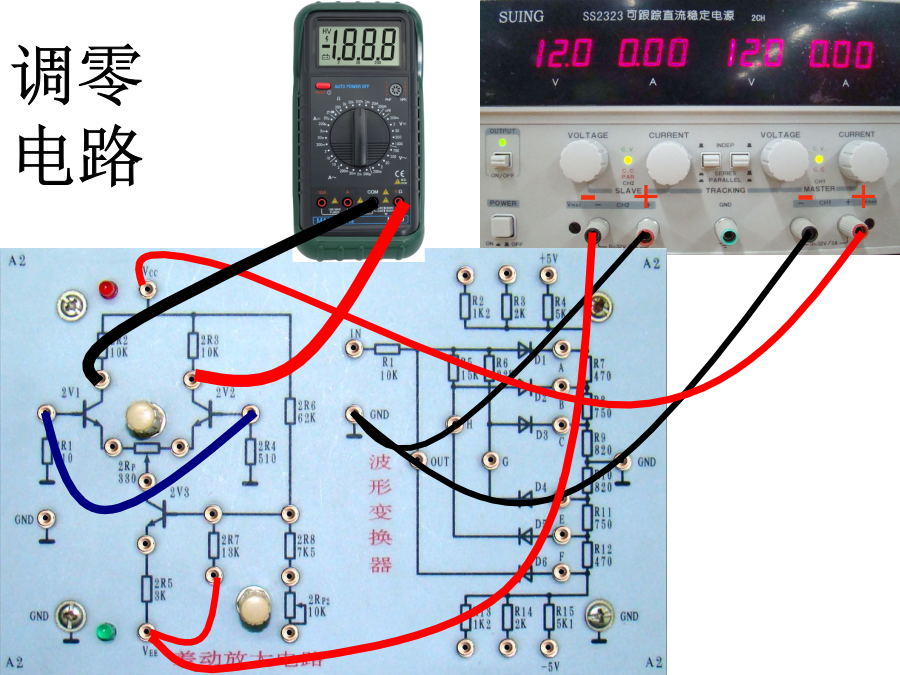

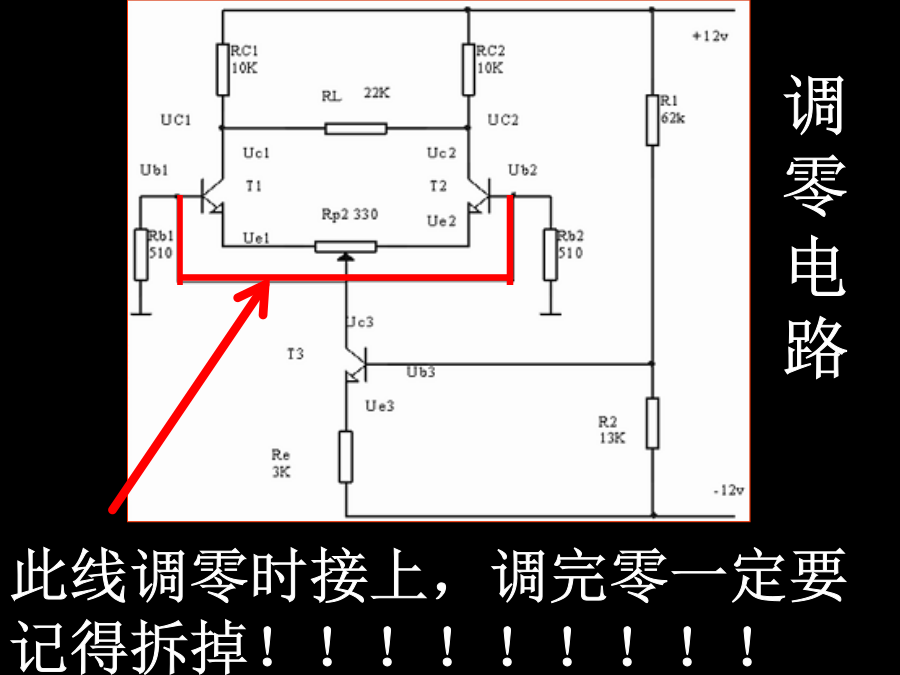

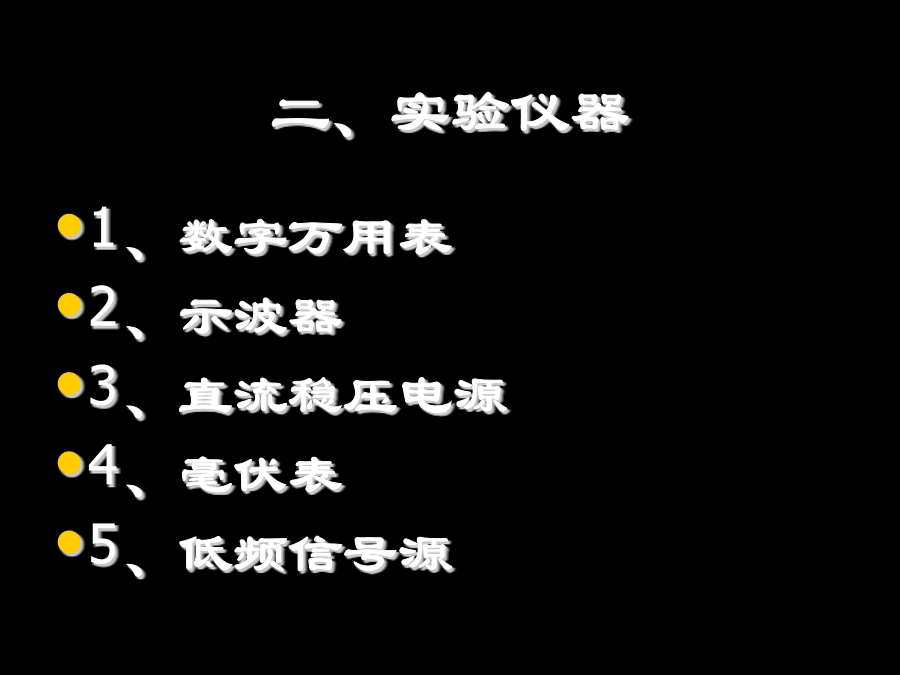

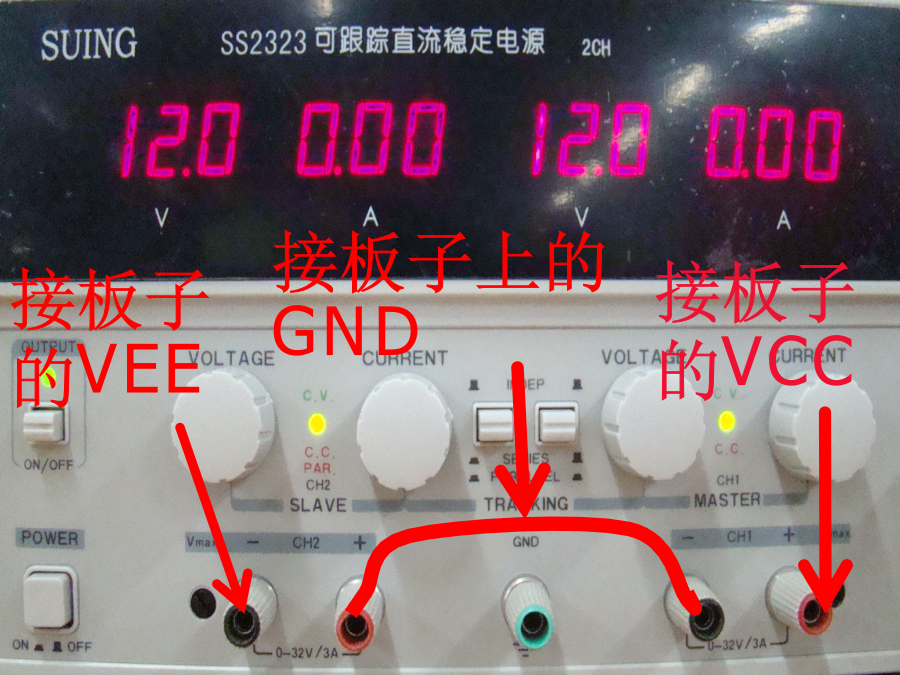

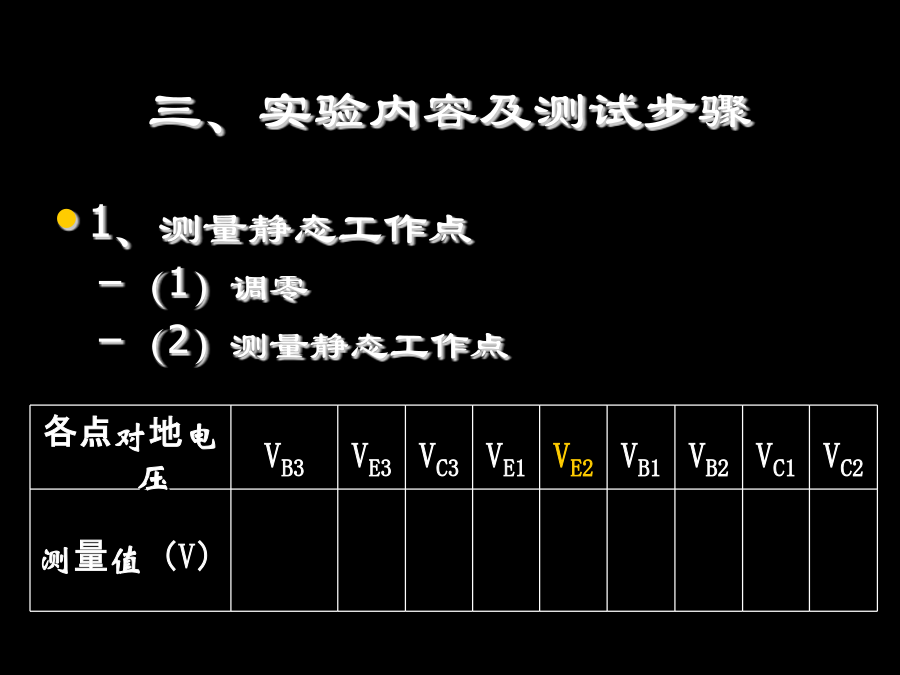

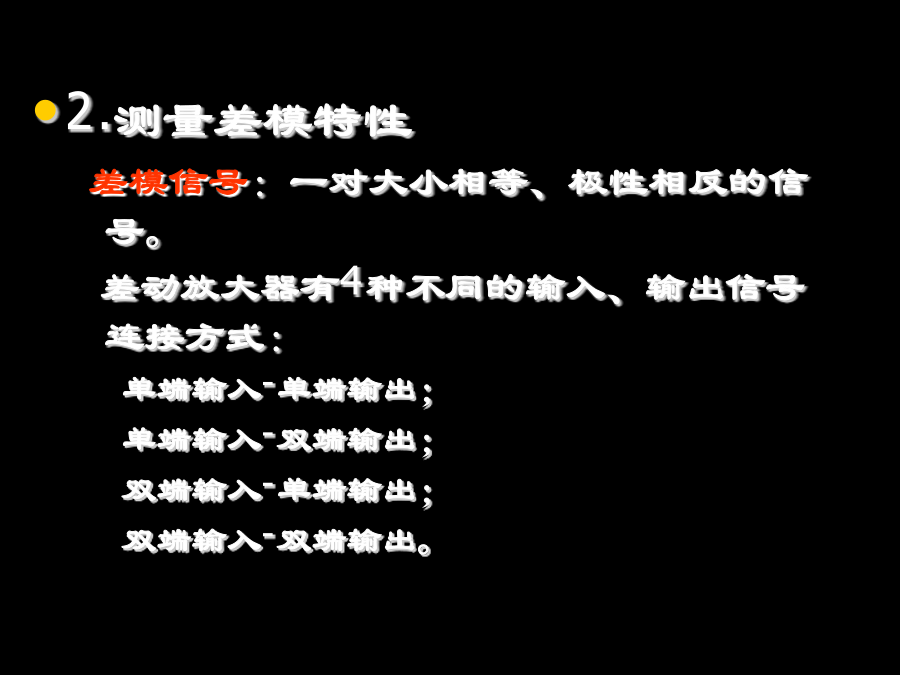

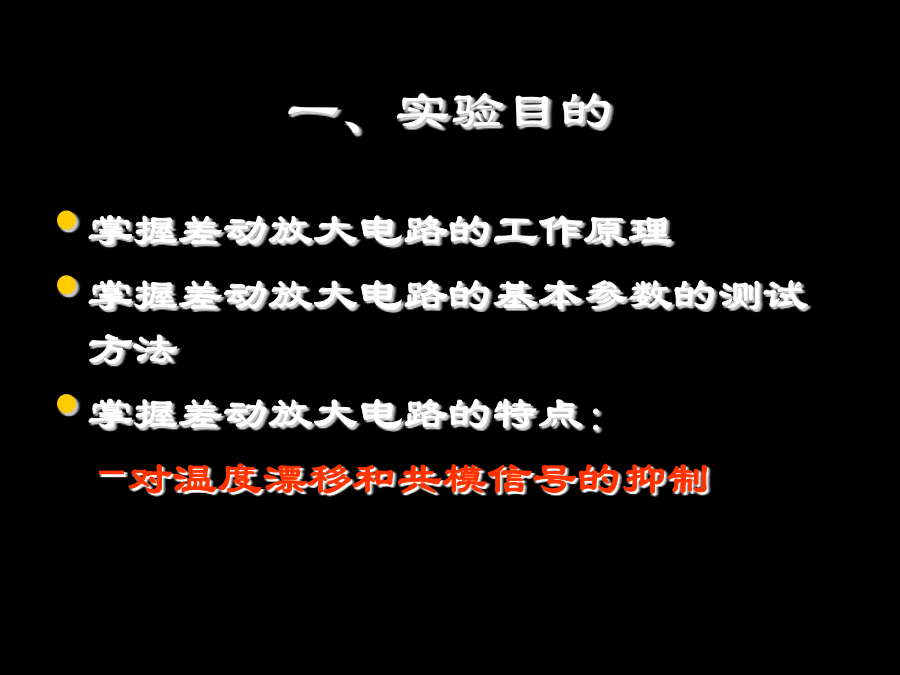

差动放大电路实验本实验的重点、难点一、实验目的二、实验仪器图1差动放大电路原理图三、实验内容及测试步骤调零电路接板子上的GND调零电路2.测量差模特性差模信号：一对大小相等、极性相反的信号。差动放大器有4种不同的输入、输出信号连接方式：单端输入-单端输出；单端输入-双端输出；双端输入-单端输出；双端输入-双端输出。（1）单端输入-单端输出调节低频信号源：f=1000Hz，Vi=100mVpp的正弦信号。差模单入单出DC/AC键：必须选择信号耦合为AC方式(2)单端输入-双端输出（3）双端输入-单端输出（4）双端输入-双端输出差模信号Vid1=-Vid2=50mVpp的输入。差模信号的产生：chA通道输出50mVpp正弦信号，CHB通道输出是50mVpp，调节输入“AB相差”180°。差模双入双出要设定A、B两路波形的相位差，则按【A路谐波】按钮出现【AB相差】选项，如相差180°，按180和下方单位〖°〗或〖deg〗测量及计算值连接方式3．测量共模特性共模信号：一对大小相等、极性相同的信号。共模双入单出4．测量传输特性按图接线，输入信号f=1000Hz，Vid=1Vpp，（注意：示波器的扫描方式应为：Ｘ－Ｙ）。X-y方式五、参数记录及实验报告1、测量T1、T2、T3各极对地电压，并与计算值相比较。2、测其中2种接法的输入、输出数据，计算差模增益3、计算共模抑制比。4、总结具有恒流源的差动放大电路的性能和特点。六、思考题1、RP２有何作用？2、用固定电阻代替恒流电路，KCMR与恒流电路相比有何区别？3、差放4种接法的电压放大倍数有什么关系？Theend
