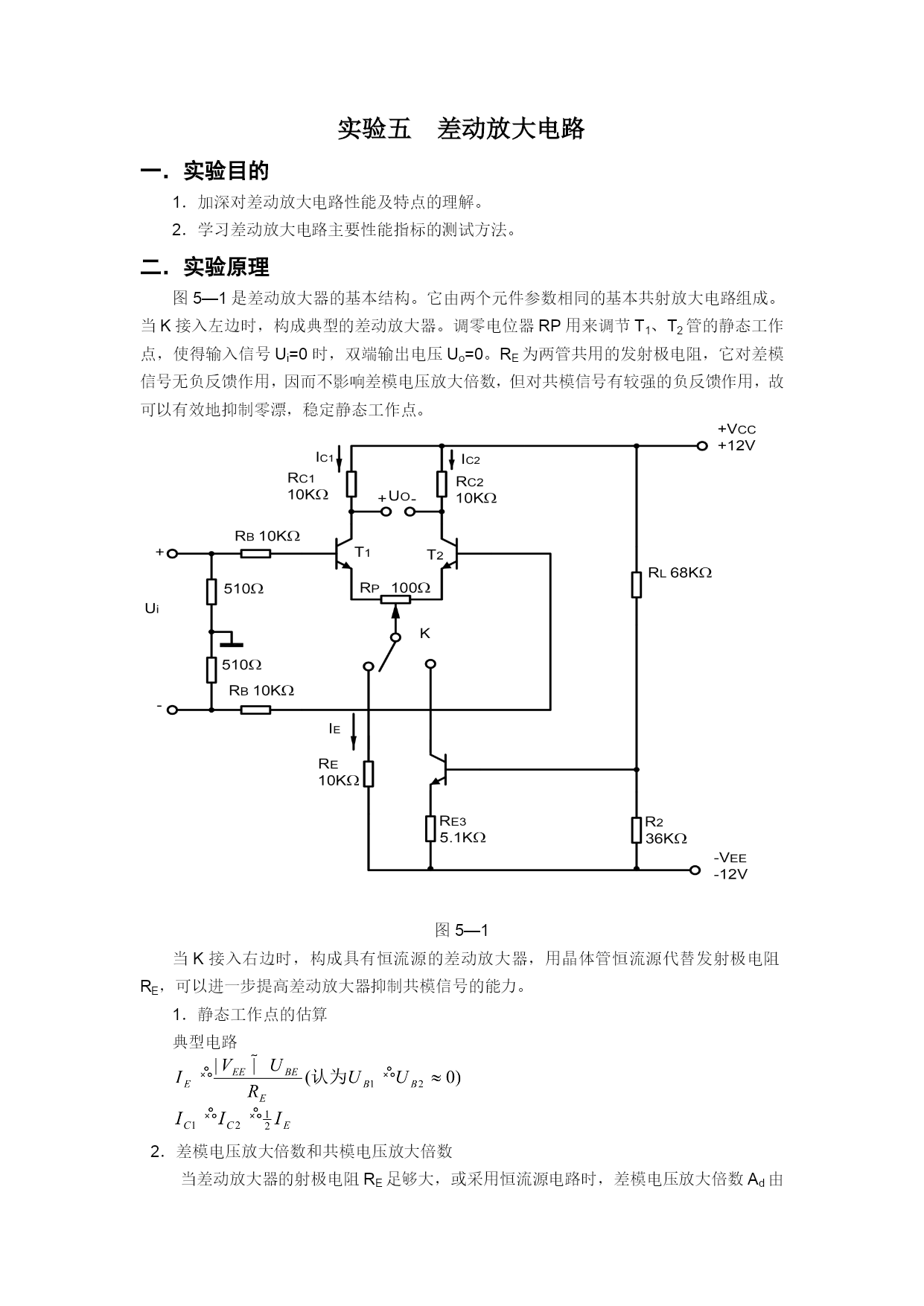

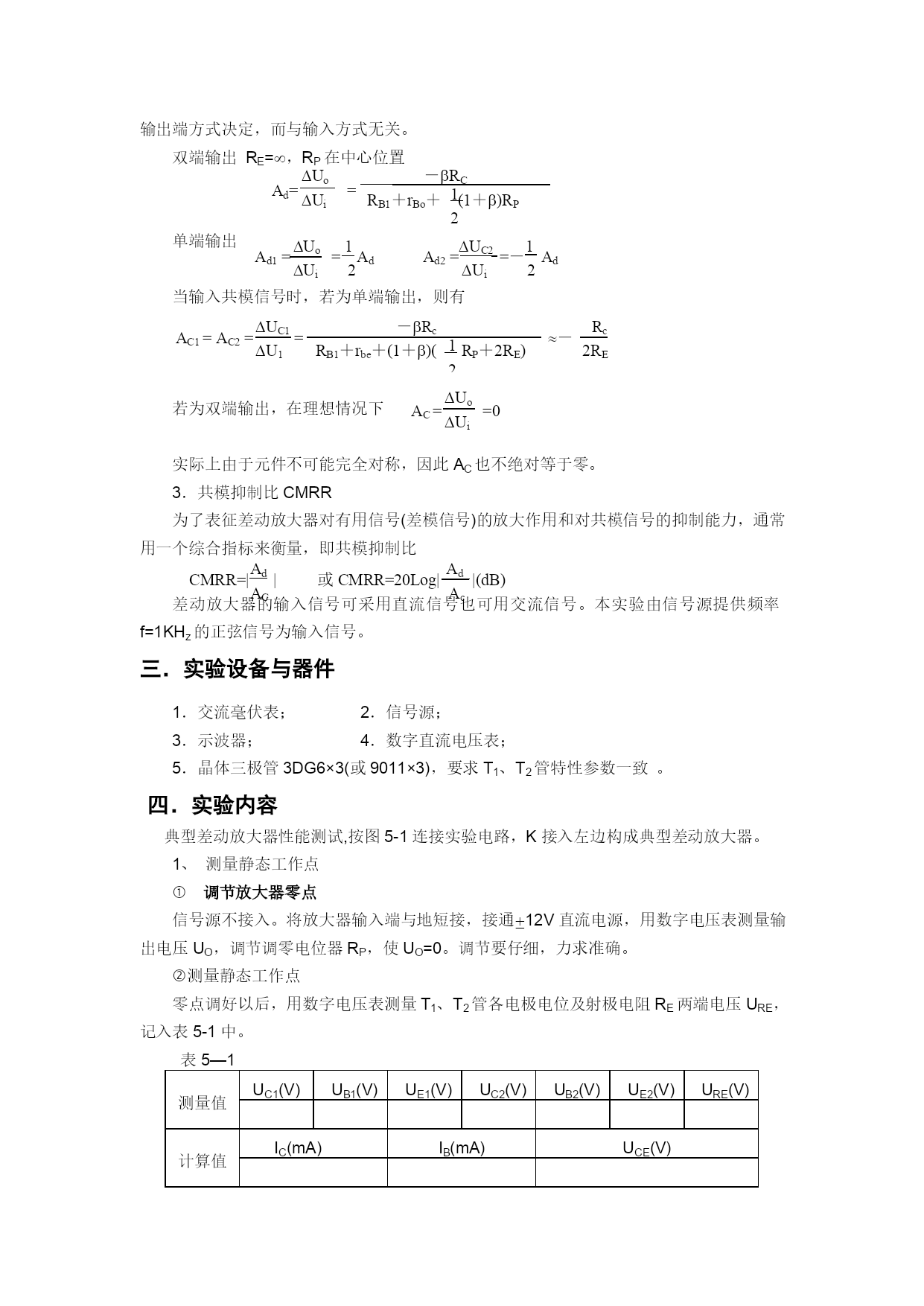

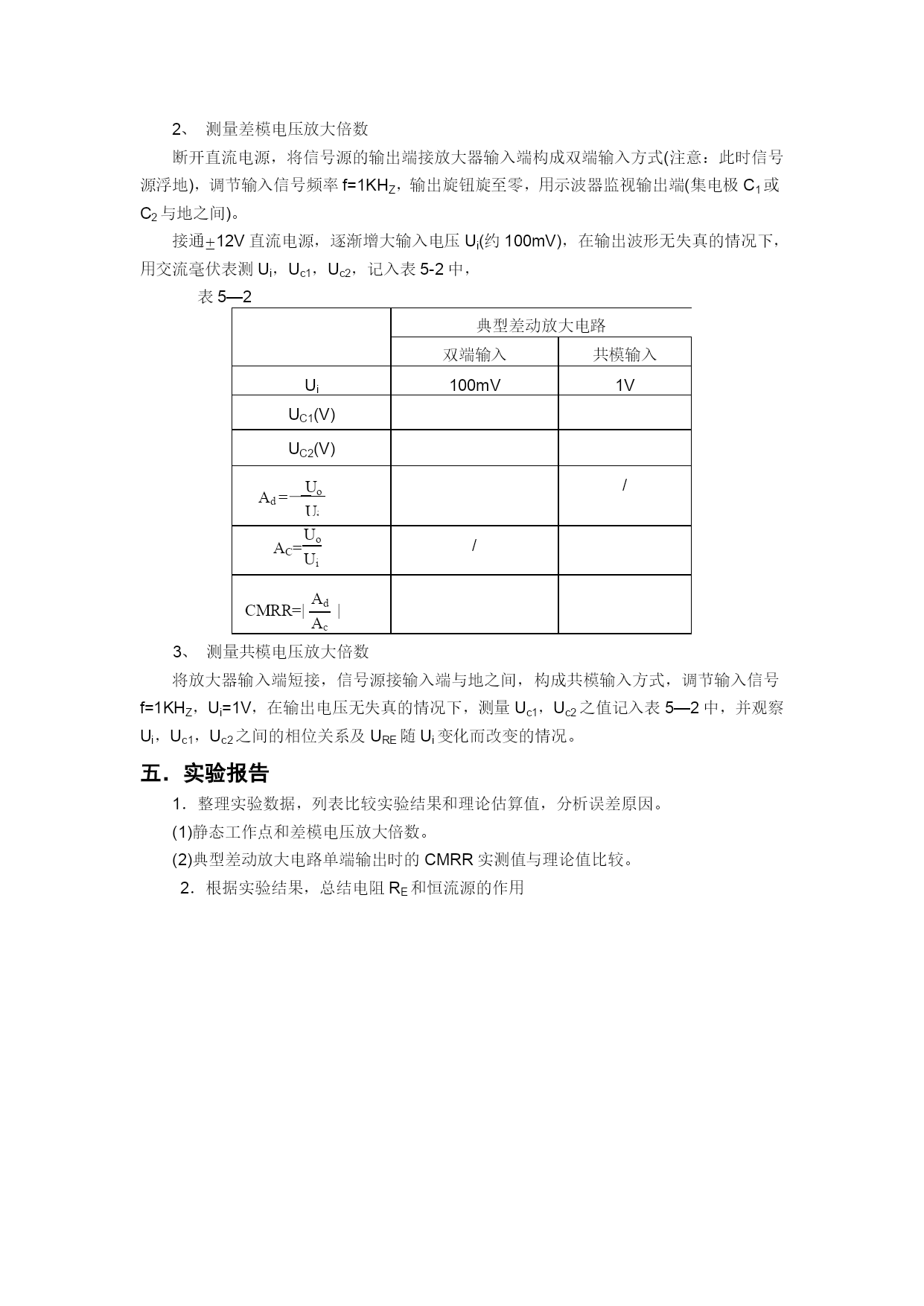

实验五差动放大电路一．实验目的1．加深对差动放大电路性能及特点的理解。2．学习差动放大电路主要性能指标的测试方法。二．实验原理图5—1是差动放大器的基本结构。它由两个元件参数相同的基本共射放大电路组成。当K接入左边时，构成典型的差动放大器。调零电位器RP用来调节T1、T2管的静态工作点，使得输入信号Ui=0时，双端输出电压Uo=0。RE为两管共用的发射极电阻，它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。图5—1当K接入右边时，构成具有恒流源的差动放大器，用晶体管恒流源代替发射极电阻RE，可以进一步提高差动放大器抑制共模信号的能力。1．静态工作点的估算典型电路2．差模电压放大倍数和共模电压放大倍数当差动放大器的射极电阻RE足够大，或采用恒流源电路时，差模电压放大倍数Ad由输出端方式决定，而与输入方式无关。Ad==Uo－RCUiRB1＋rBo＋(1＋)RP12双端输出RE=，RP在中心位置Ad1==AdAd2==－AdUo1UC21Ui2Ui2单端输出当输入共模信号时，若为单端输出，则有AC1=AC2==－UC1－RcRcU1RB1＋rbe＋(1＋)(RP＋2RE)2RE12AC==0UoUi若为双端输出，在理想情况下实际上由于元件不可能完全对称，因此AC也不绝对等于零。3．共模抑制比CMRR为了表征差动放大器对有用信号(差模信号)的放大作用和对共模信号的抑制能力，通常用一个综合指标来衡量，即共模抑制比CMRR=||或CMRR=20Log||(dB)AdAdACAc差动放大器的输入信号可采用直流信号也可用交流信号。本实验由信号源提供频率f=1KHz的正弦信号为输入信号。三．实验设备与器件1．交流毫伏表；2．信号源；3．示波器；4．数字直流电压表；5．晶体三极管3DG6×3(或9011×3)，要求T1、T2管特性参数一致。四．实验内容典型差动放大器性能测试,按图5-1连接实验电路，K接入左边构成典型差动放大器。1、测量静态工作点调节放大器零点信号源不接入。将放大器输入端与地短接，接通±12V直流电源，用数字电压表测量输出电压UO，调节调零电位器RP，使UO=0。调节要仔细，力求准确。测量静态工作点零点调好以后，用数字电压表测量T1、T2管各电极电位及射极电阻RE两端电压URE，记入表5-1中。表5—1测量值UC1(V)UB1(V)UE1(V)UC2(V)UB2(V)UE2(V)URE(V)计算值IC(mA)IB(mA)UCE(V)2、测量差模电压放大倍数断开直流电源，将信号源的输出端接放大器输入端构成双端输入方式(注意：此时信号源浮地)，调节输入信号频率f=1KHZ，输出旋钮旋至零，用示波器监视输出端(集电极C1或C2与地之间)。接通±12V直流电源，逐渐增大输入电压Ui(约100mV)，在输出波形无失真的情况下，用交流毫伏表测Ui，Uc1，Uc2，记入表5-2中，表5—2典型差动放大电路双端输入共模输入Ui100mV1VUC1(V)UC2(V)AC=UoUiAd=－UoUi//CMRR=||AdAc3、测量共模电压放大倍数将放大器输入端短接，信号源接输入端与地之间，构成共模输入方式，调节输入信号f=1KHZ，Ui=1V，在输出电压无失真的情况下，测量Uc1，Uc2之值记入表5—2中，并观察Ui，Uc1，Uc2之间的相位关系及URE随Ui变化而改变的情况。五．实验报告1．整理实验数据，列表比较实验结果和理论估算值，分析误差原因。(1)静态工作点和差模电压放大倍数。(2)典型差动放大电路单端输出时的CMRR实测值与理论值比较。2．根据实验结果，总结电阻RE和恒流源的作用
