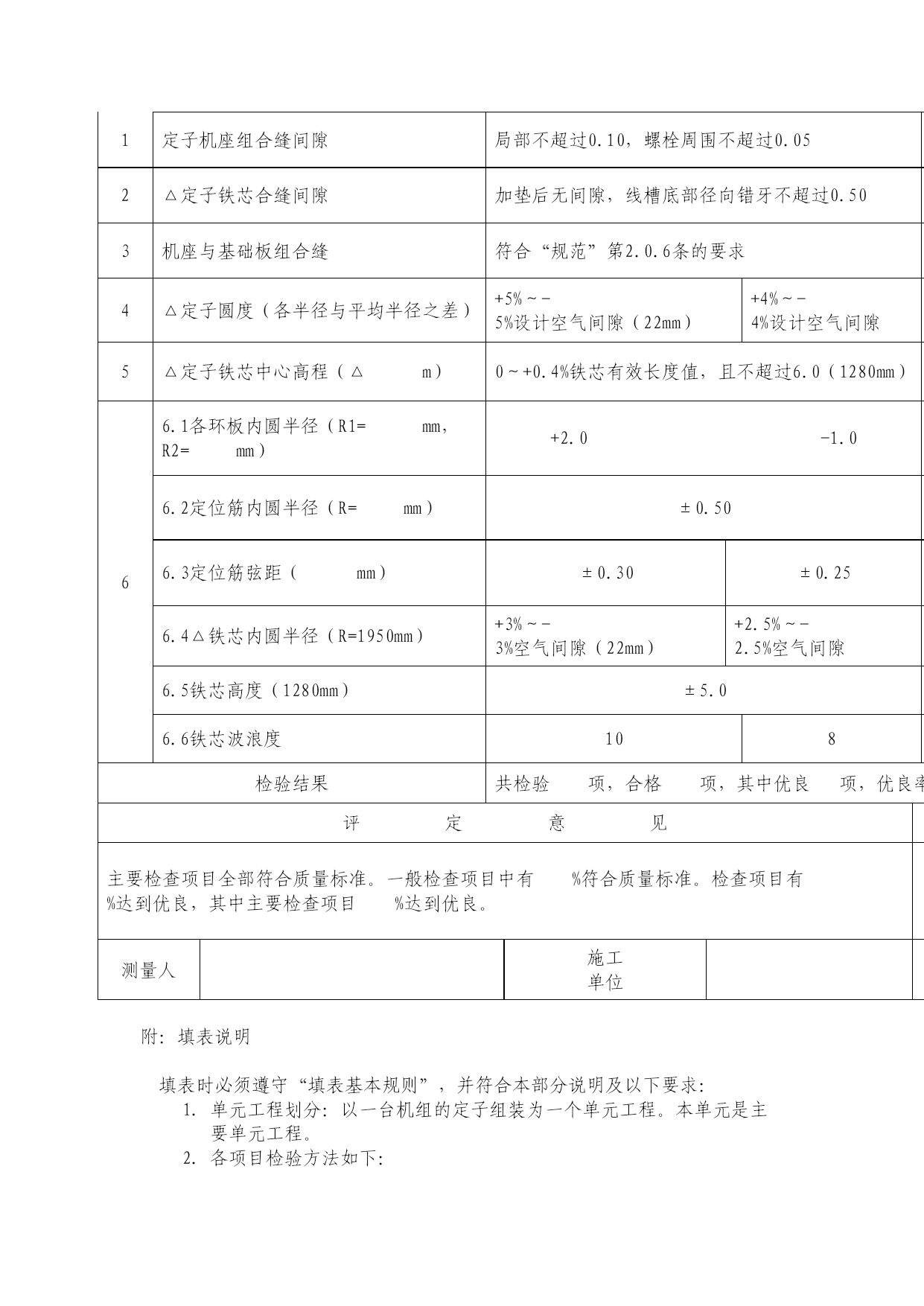

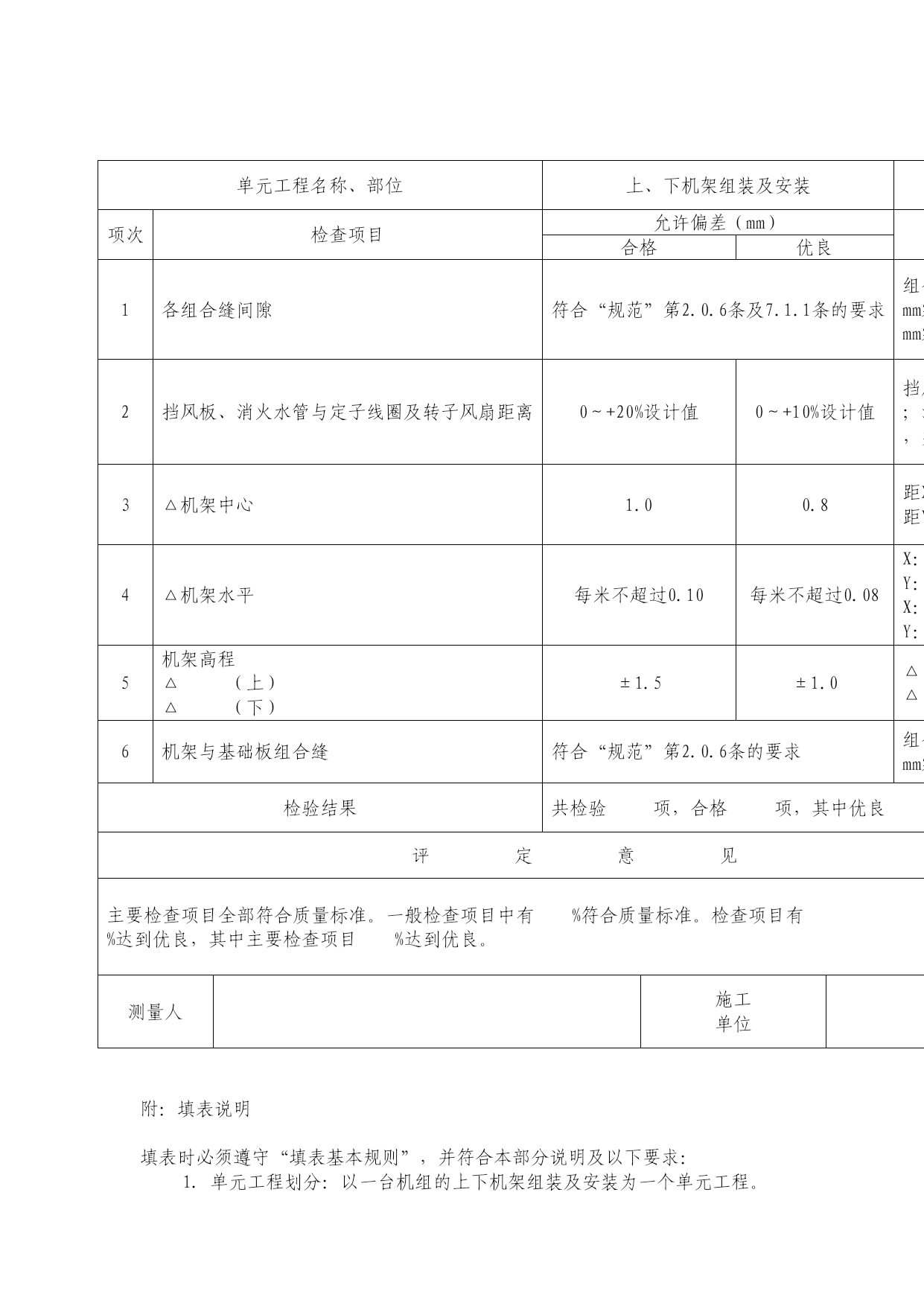

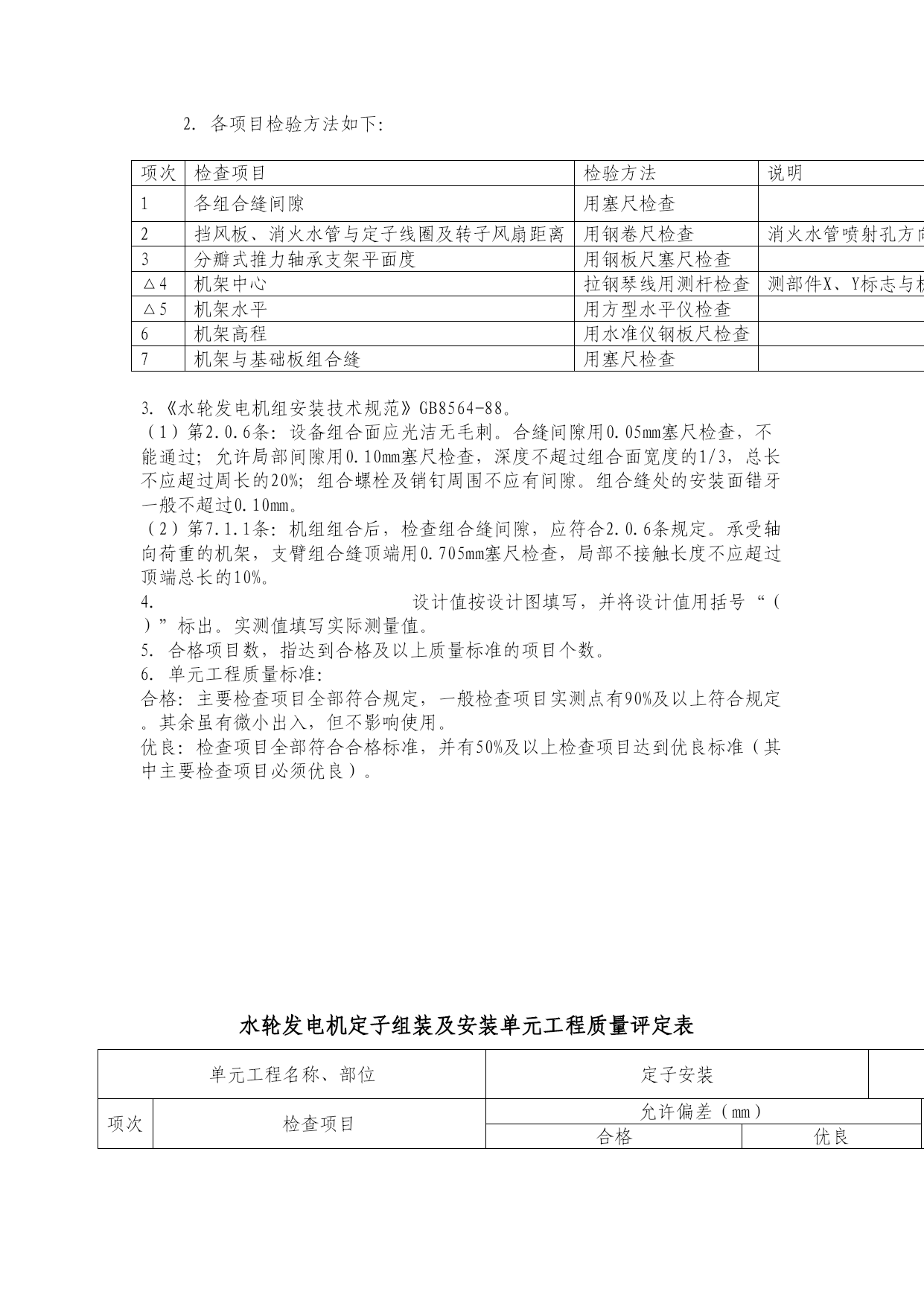

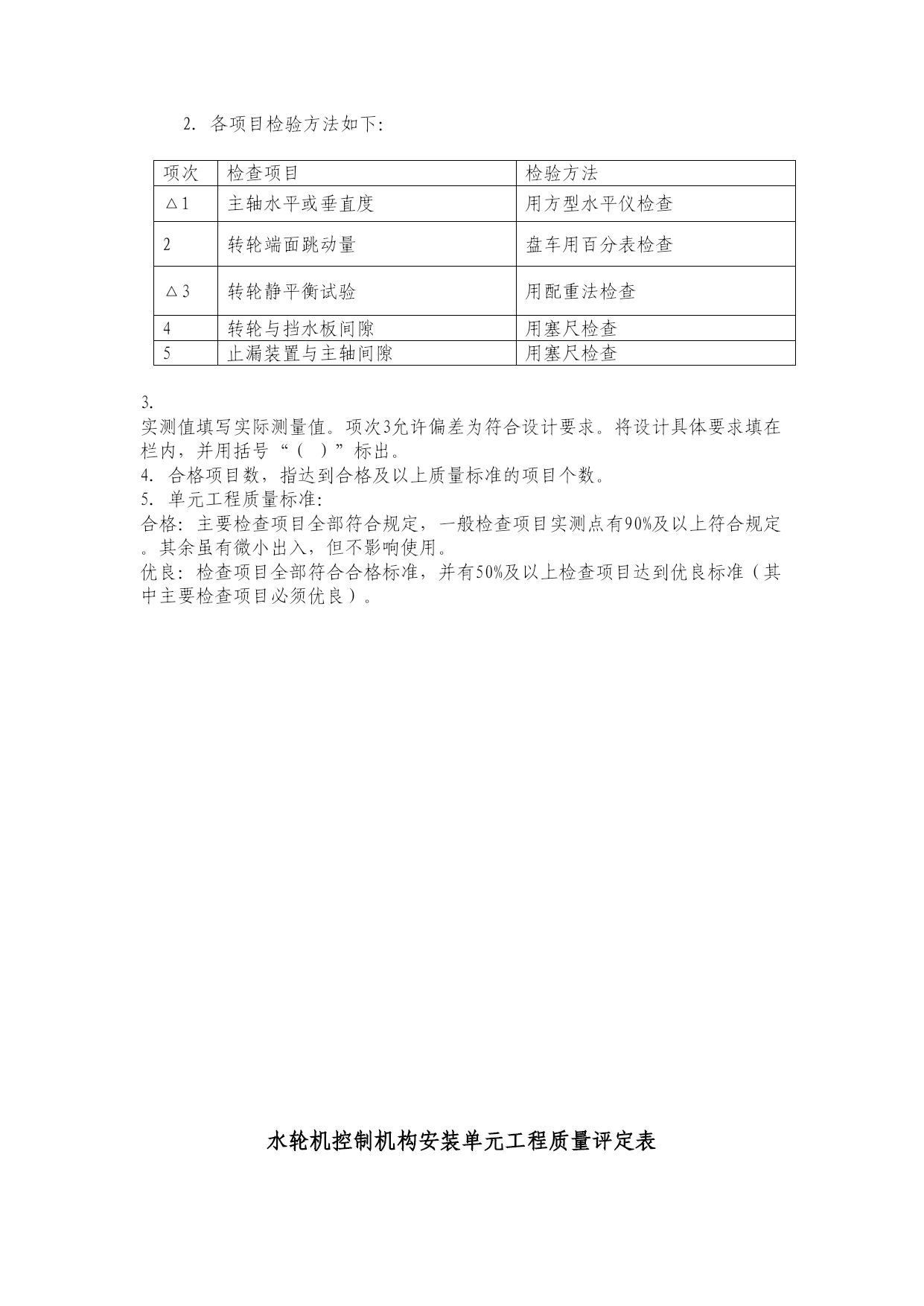

湖北锁金山电业发展有限责任公司2011年3#机组A级检修质量管理细则本次3#机组A级检修以对外承包的方式进行，承包方为葛洲坝集团三峡机电安装处，设备维护部负责项目管理，安全生产部担任监理职责。为了圆满完成本次检修，正常履行监理职责，针对3#机组的特点制定本质量管理细则。本细则参照依据为《水轮机发电机组安装技术规范》（GB8564-88）、《水利水电基本建设工程单元工程质量评定标准-水轮发电机组安装工程》（SDJ249.3-88）、《立式水轮发电机检修技术规程》（DLT817-2002）。承包单位根据设计图纸、合同技术规范和有关施工规程规范，结合工地的现场条件，编制了施工组织设计方案，具备开工条件并于2010年12月12日正式开工。本次检修质量管理实行质检点（H、W点）验收和三级（班组、部门、公司）验收相结合的方式进行分步验收。具体验收项目评定内容为：水轮机喷嘴及接力器安装单元工程质量评定表单元工程名称、部位喷嘴及接力器安装检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1喷嘴及接力器严密性试验符合“规范”第2.0.10条要求喷嘴试验压力为7MPa，接力器试验压力为5MPa，保持30min，无渗漏2△喷嘴动作试验符合“规范”第5.2.2条要求喷嘴在0.96MPa，接力器在0.64MPa压力作用下，动作灵活。在接力器通入4MPa压力关闭后，喷针与喷嘴口间无间隙3△喷嘴中心与转轮节圆径向偏差±0.2%d1±0.15%d1（上）（下）4△喷嘴中心与水斗分刃轴向偏差±0.5%W±0.3%W（上）（下）5偏流器中心与喷嘴中心距不超过4.0小于4.0（上）（下）6缓冲器弹簧压缩长度与设计值偏差（设计值51.0mm）不超过±1.0小于±1.0（上）（下）7各喷嘴行程的不同步偏差不超过2%设计值（设计值160mm）小于2%设计值（上）（下）8喷嘴角度偏差不超过±0.50小于±0.50（上）（下）9反向制动喷嘴中心线轴向和径向偏差不超过±5小于±5检验结果共检验项，合格项，其中优良项，优良率%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中有%符合质量标准。检查项目有%达到优良，其中主要检查项目%达到优良。测量人施工单位监理单位附：填表说明填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：单元工程划分：以一台机组的喷嘴及接力器安装为一个单元工程。本单元是主要单元工程。各项目检验方法如下：项次检查项目检验方法1喷嘴及接力器严密性试验用水压或油压试验检查△2喷嘴动作试验在接力器处于关闭侧用塞尺检查△3喷嘴中心与转轮节圆径向偏差用专用工具检查△4喷嘴中心与水斗分刃轴向偏差用专用工具检查5偏流器中心与喷嘴中心距用专用工具检查6缓冲器弹簧压缩长度与设计值偏差在压力机上检查7各喷嘴行程的不同步偏差录制关系曲线检查8喷嘴角度偏差用专用工具检查3.《水轮发电机组安装技术规范》GB8564-88。（1）第2.0.10条：现场制造的承压设备及连接件进行强度耐压试验时，试验压力为1.5倍额定工作压力，但最低压力不得小于0.4Mpa，保持10min，无渗漏及裂纹等异常现象。设备及连接件进行严密性耐压试验时，试验压力为1.25倍实际额定工作压力，保持30min，无渗漏现象。单个冷却器应按设计要求的试验压力进行耐压试验，设计无规定时，试验压力一般为工作压力的两倍，但不低于0.4Mpa，保持60min，无渗漏现象。（2）第5.2.2条：喷嘴和接力器组装后，在16%额定工作压力的作用下，喷针及接力器的动作应灵活，在接力器关闭腔通入额定工作压力，喷针头与喷嘴口间应无间隙，用0.02mm塞尺检查，不能通过。4.设计值按设计图填写，并将设计值用括号“（）”标出。实测值填写实际测量值。5.合格项目数，指达到合格及以上质量标准的项目个数。6.单元工程质量标准：合格：主要检查项目全部符合规定，一般检查项目实测点有90%及以上符合规定。其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及以上检查项目达到优良标准（其中主要检查项目必须优良）。水轮机转轮安装单元工程质量评定表单元工程名称、部位转轮安装检验日期年月日项次检查项目允许偏差（mm）实测值（mm）结论合格优良1△主轴水平或垂直度每米不超过0.02每米小于0.02水平度2转轮端面跳动量每米不超过0.05每米不超过0.04mm/m3△转轮静平衡试验符合设计要求（或残留不平衡力矩设计值：≤650Nm）残留不平衡力矩值为Nm4转轮与挡水板间隙4～105止漏装置与主轴间隙+40%～-40%实际平均间隙平均间隙：实测：6转轮水斗分水刃旋转平面与喷嘴法兰中心偏差±0.5%W（W为水斗内侧最大宽
