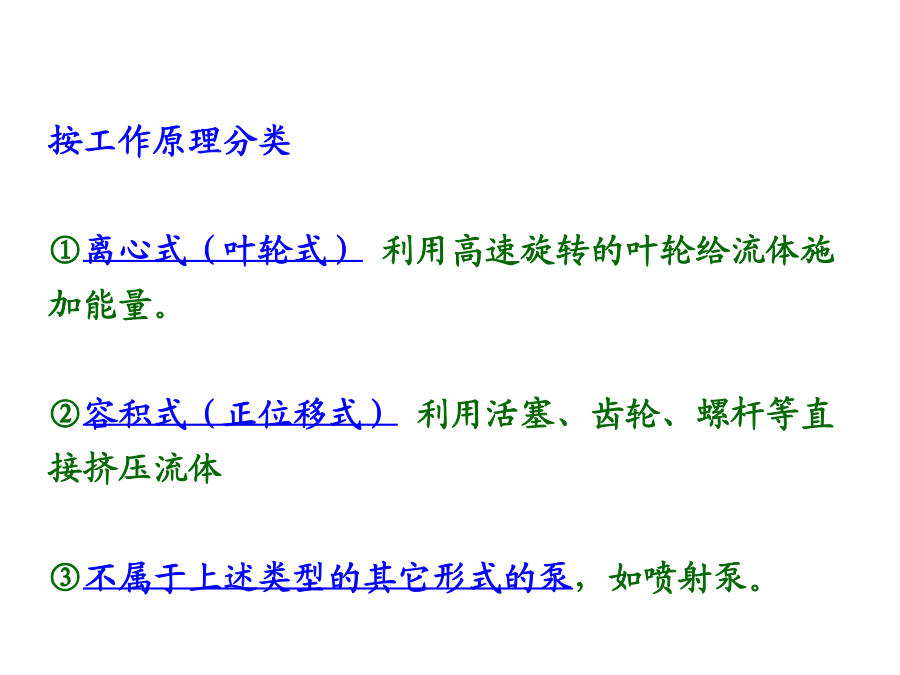

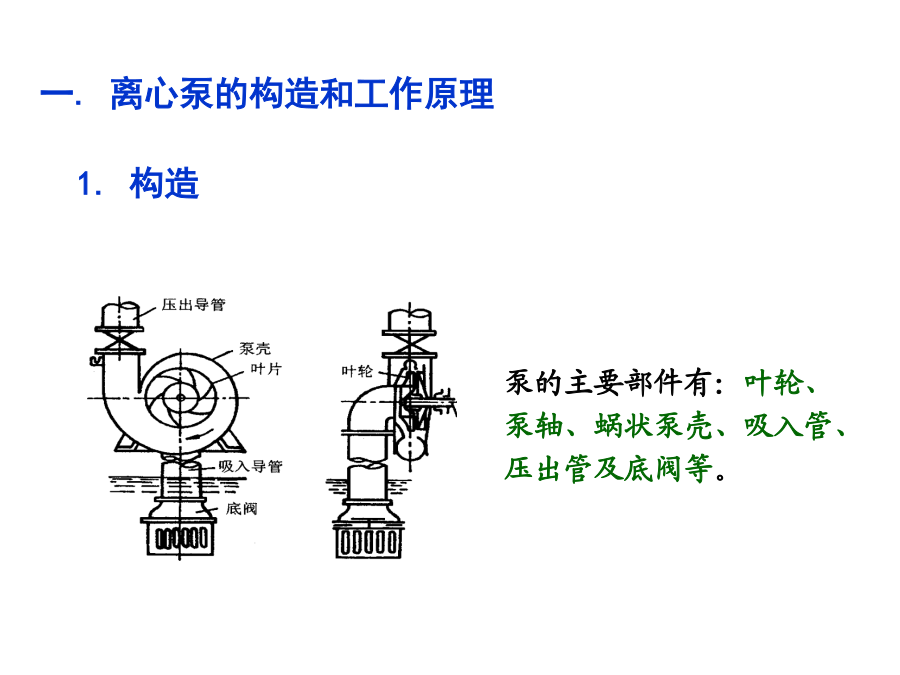

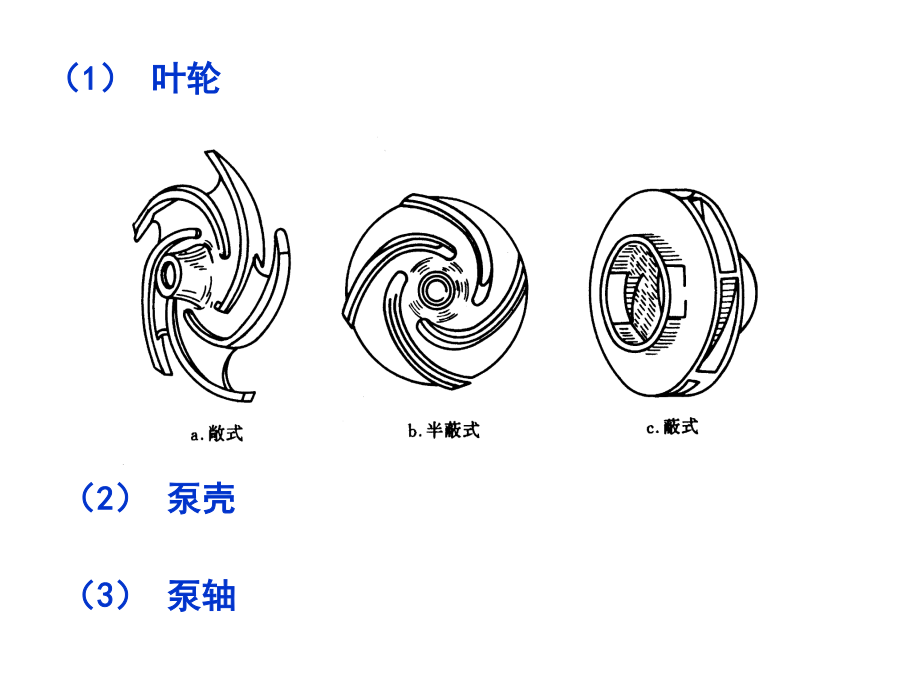

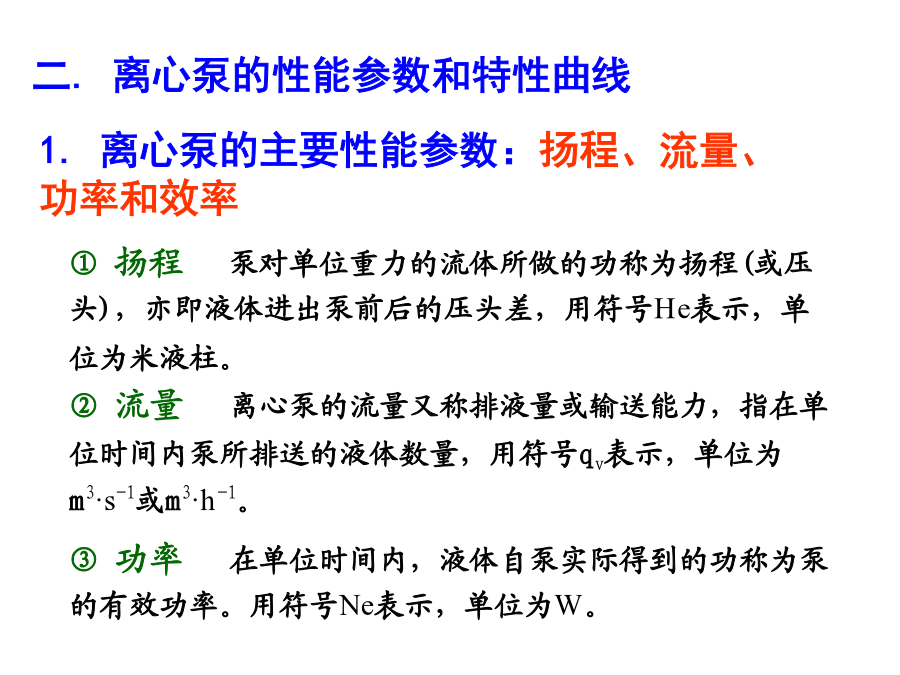

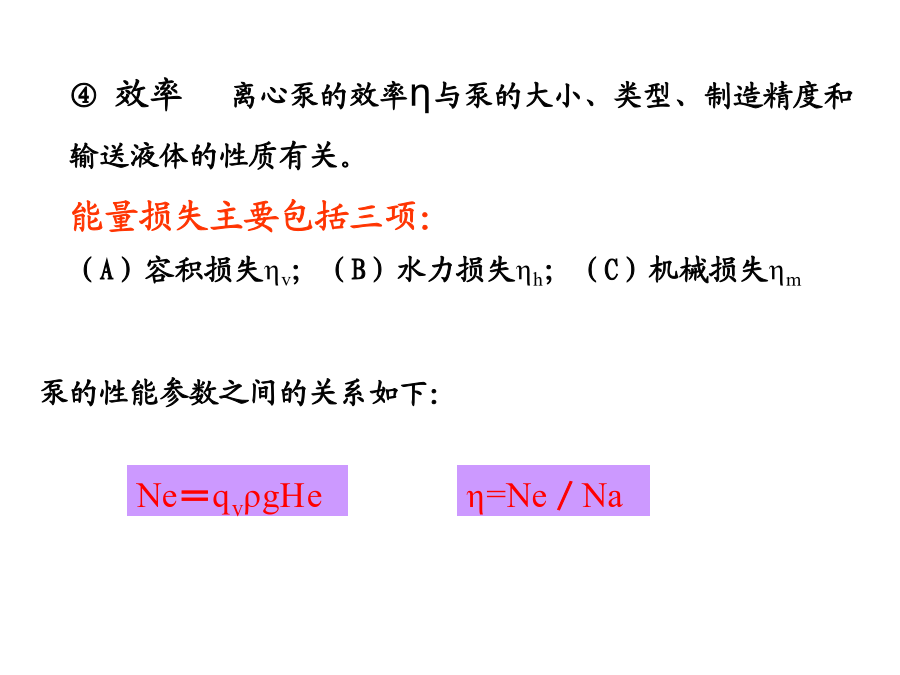

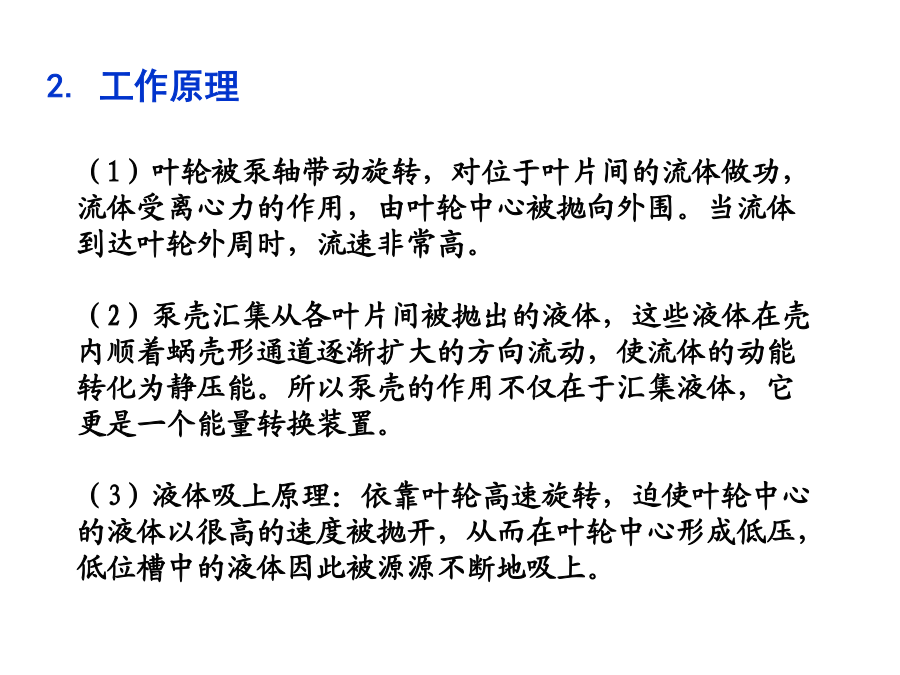

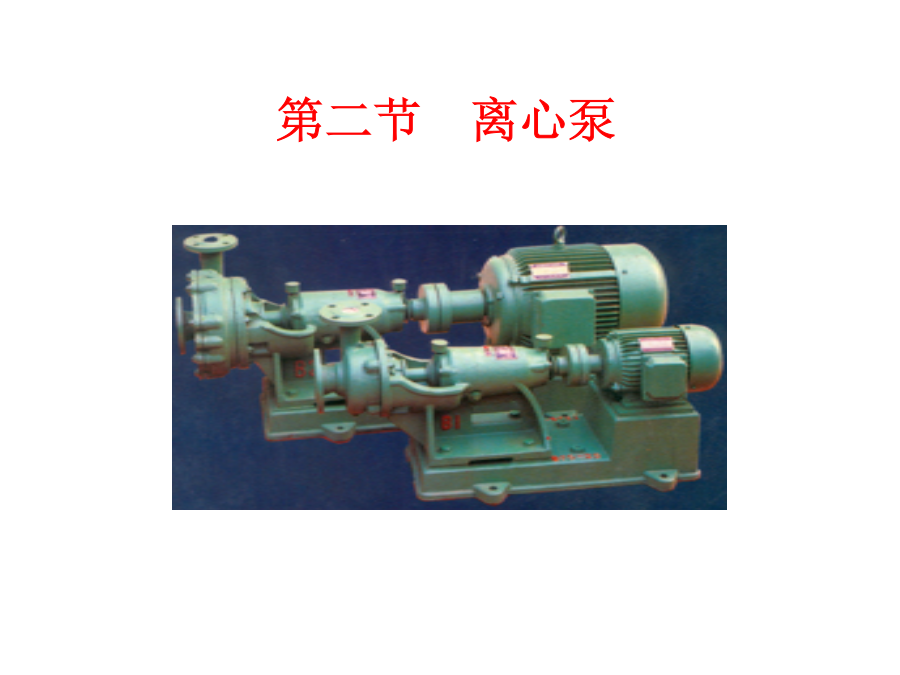

第二章流体输送机械第一节概述按工作原理分类①离心式（叶轮式）利用高速旋转的叶轮给流体施加能量。②容积式（正位移式）利用活塞、齿轮、螺杆等直接挤压流体③不属于上述类型的其它形式的泵，如喷射泵。第二节离心泵一.离心泵的构造和工作原理（1）叶轮被泵轴带动旋转，对位于叶片间的流体做功，流体受离心力的作用，由叶轮中心被抛向外围。当流体到达叶轮外周时，流速非常高。（2）泵壳汇集从各叶片间被抛出的液体，这些液体在壳内顺着蜗壳形通道逐渐扩大的方向流动，使流体的动能转化为静压能。所以泵壳的作用不仅在于汇集液体，它更是一个能量转换装置。（3）液体吸上原理：依靠叶轮高速旋转，迫使叶轮中心的液体以很高的速度被抛开，从而在叶轮中心形成低压，低位槽中的液体因此被源源不断地吸上。气缚现象：如果离心泵在启动前壳内充满的是气体，则启动后叶轮中心气体被抛时不能在该处形成足够大的真空度，这样槽内液体便不能被吸上。这一现象称为气缚。为防止气缚现象的发生，离心泵启动前要用外来的液体将泵壳内空间灌满。这一步操作称为灌泵。为防止灌入泵壳内的液体因重力流入低位槽内，在泵吸入管路的入口处装有止逆阀（底阀）；如果泵的位置低于槽内液面，则启动时无需灌泵。1.离心泵的主要性能参数：扬程、流量、功率和效率④效率离心泵的效率η与泵的大小、类型、制造精度和输送液体的性质有关。能量损失主要包括三项：（A）容积损失ηv；（B）水力损失ηh；（C）机械损失ηm离心泵的主要性能参数之间的关系由实验确定，测出的流量与扬程、功率、效率之间的关系曲线称为离心泵的特性曲线或工作性能曲线。②He曲线离心泵的扬程随着流量的增大而下降。特性曲线的共同规律（4）轴功率随着流量的增加而上升，所以大流量输送一定对应着大的配套电机。另外，这一规律还提示我们，离心泵应在关闭出口阀的情况下启动，这样可以使电机的启动电流最小。（5）泵的效率先随着流量的增加而上升，达到一最大值后便下降，根据生产任务选泵时，应使泵在最高效率点附近工作，其范围内的效率一般不低于最高效率点的92%。（6）离心泵的铭牌上标有一组性能参数，它们都是与最高效率点对应的性能参数。三.离心泵特性的影响因素及性能换算2.离心泵的转速——比例定律管路一定，动能的增量忽略2.离心泵的安装高度3.离心泵的工作点4.离心泵的流量调节（2）改变泵的特性——改变转速或叶轮外径3.离心泵的并联和串联操作离心泵的并联离心泵组合方式的选择【例2-7】用离心泵向密闭高位槽输送清水，在规定的转速下，泵的特性方程为H=44-8.0×104q2（q单位为m3/s)密闭容器的表压为118KPa，高位槽与水池液面保持恒定位差14m，管路中全部流动阻力可表达为Hf=1.10×105qe2（q单位为m3/s)试求（1）泵的流量、压头、轴功率（效率为82%）；（2）若改变ρ=1200Kg/m3的碱液（其他性质与水相近，且其他条件不变），泵的流量、压头、轴功率2．往复压缩机如图是单动往复压缩机的结构及其操作原理示意图
