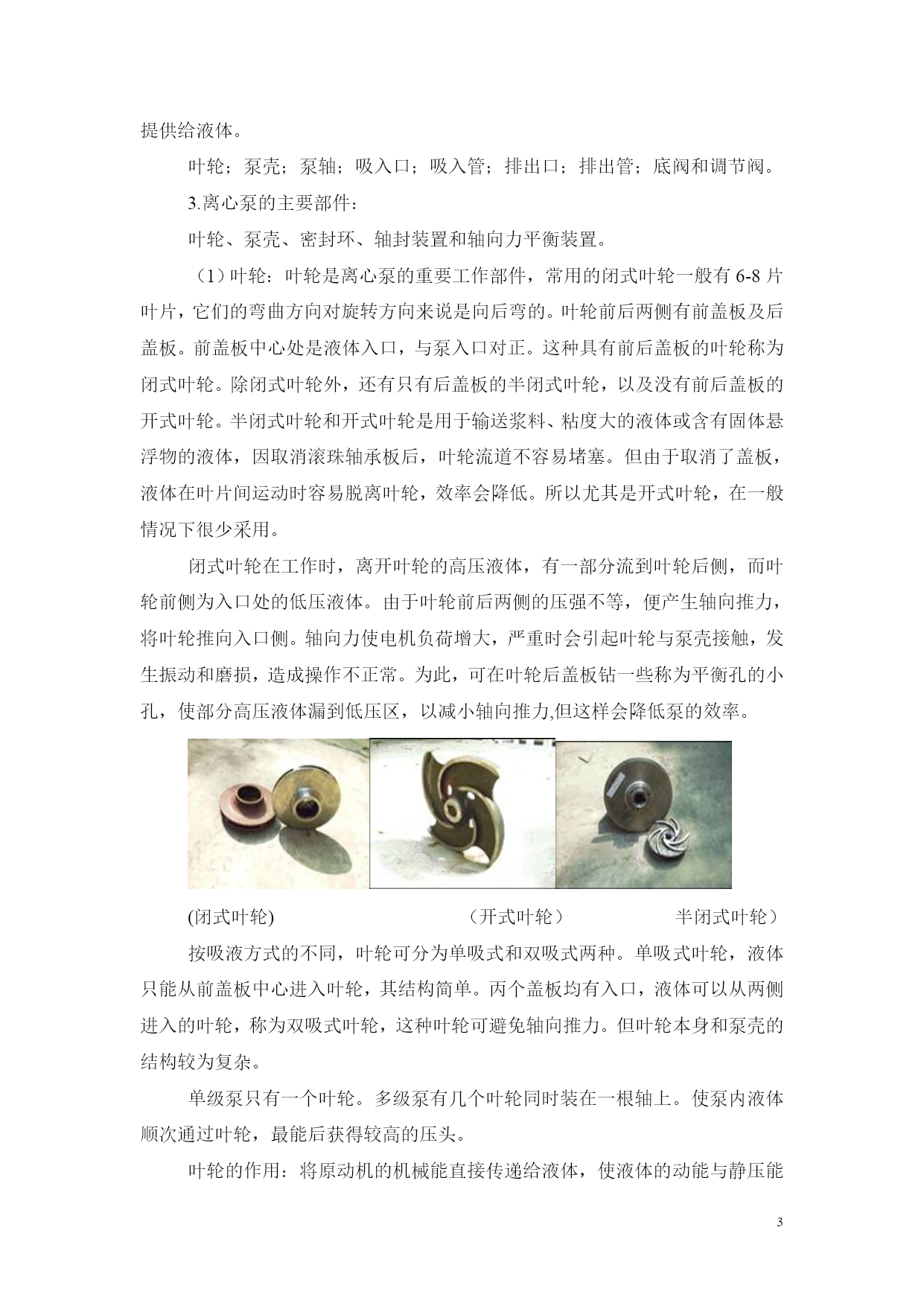

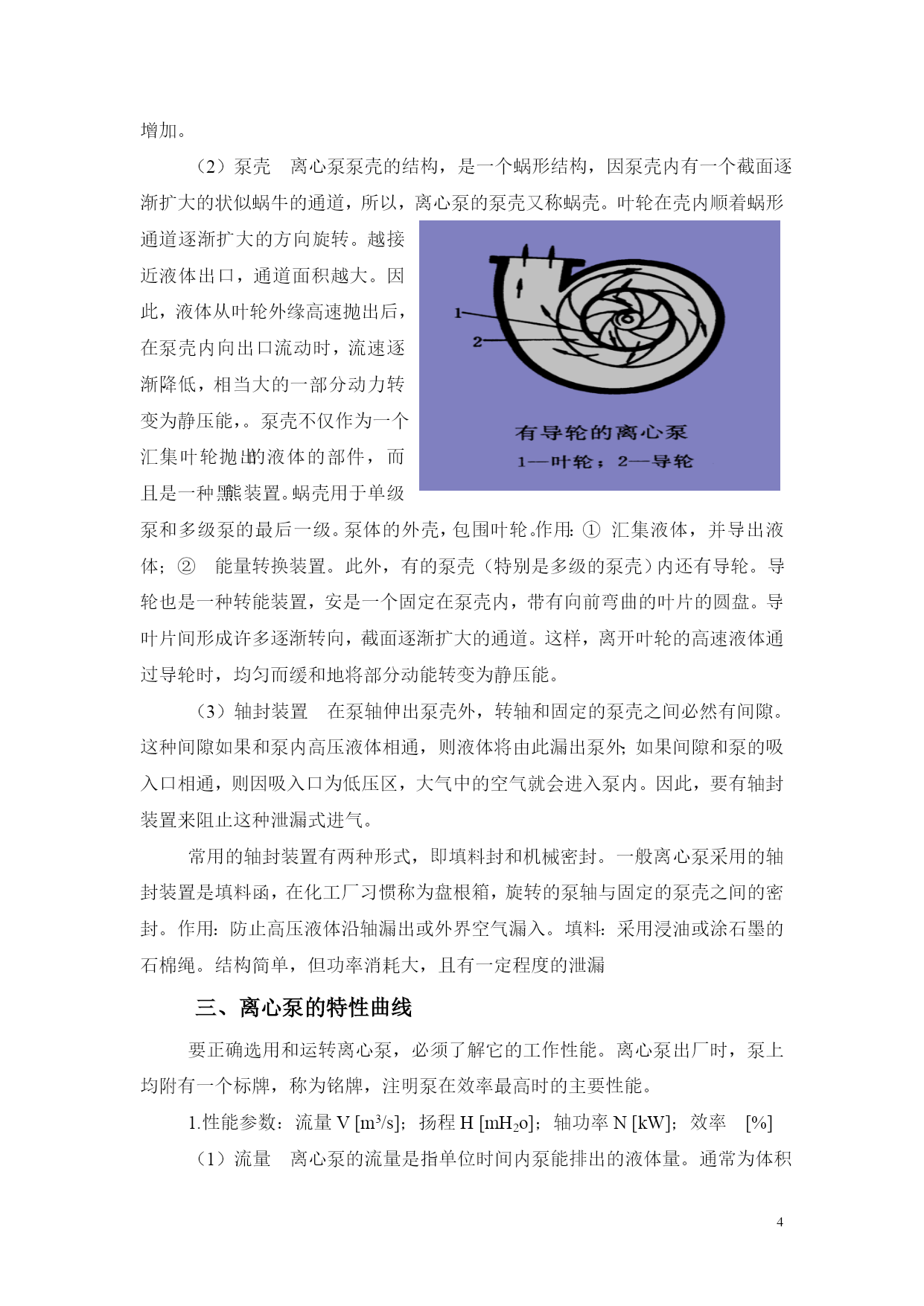

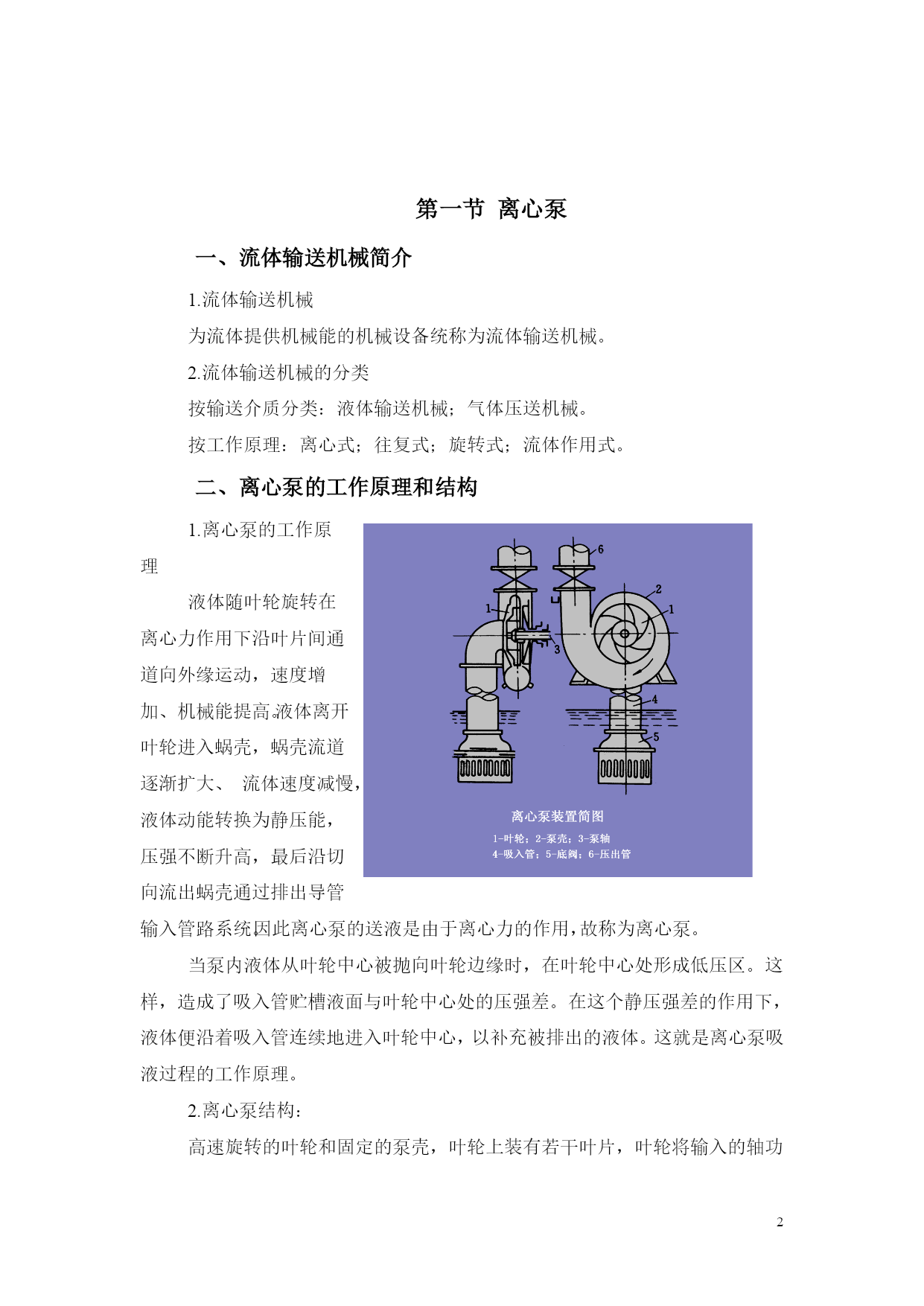

PAGEPAGE33流体输送机械培训专用淄川职业教育中心培训处第一节离心泵流体输送机械简介流体输送机械为流体提供机械能的机械设备统称为流体输送机械。流体输送机械的分类按输送介质分类：液体输送机械；气体压送机械。按工作原理：离心式；往复式；旋转式；流体作用式。离心泵的工作原理和结构离心泵的工作原理液体随叶轮旋转在离心力作用下沿叶片间通道向外缘运动，速度增加、机械能提高。液体离开叶轮进入蜗壳，蜗壳流道逐渐扩大、流体速度减慢，液体动能转换为静压能，压强不断升高，最后沿切向流出蜗壳通过排出导管输入管路系统。因此离心泵的送液是由于离心力的作用，故称为离心泵。当泵内液体从叶轮中心被抛向叶轮边缘时，在叶轮中心处形成低压区。这样，造成了吸入管贮槽液面与叶轮中心处的压强差。在这个静压强差的作用下，液体便沿着吸入管连续地进入叶轮中心，以补充被排出的液体。这就是离心泵吸液过程的工作原理。2.离心泵结构：高速旋转的叶轮和固定的泵壳，叶轮上装有若干叶片，叶轮将输入的轴功提供给液体。叶轮；泵壳；泵轴；吸入口；吸入管；排出口；排出管；底阀和调节阀。3.离心泵的主要部件：叶轮、泵壳、密封环、轴封装置和轴向力平衡装置。叶轮：叶轮是离心泵的重要工作部件，常用的闭式叶轮一般有6-8片叶片，它们的弯曲方向对旋转方向来说是向后弯的。叶轮前后两侧有前盖板及后盖板。前盖板中心处是液体入口，与泵入口对正。这种具有前后盖板的叶轮称为闭式叶轮。除闭式叶轮外，还有只有后盖板的半闭式叶轮，以及没有前后盖板的开式叶轮。半闭式叶轮和开式叶轮是用于输送浆料、粘度大的液体或含有固体悬浮物的液体，因取消滚珠轴承板后，叶轮流道不容易堵塞。但由于取消了盖板，液体在叶片间运动时容易脱离叶轮，效率会降低。所以尤其是开式叶轮，在一般情况下很少采用。闭式叶轮在工作时，离开叶轮的高压液体，有一部分流到叶轮后侧，而叶轮前侧为入口处的低压液体。由于叶轮前后两侧的压强不等，便产生轴向推力，将叶轮推向入口侧。轴向力使电机负荷增大，严重时会引起叶轮与泵壳接触，发生振动和磨损，造成操作不正常。为此，可在叶轮后盖板钻一些称为平衡孔的小孔，使部分高压液体漏到低压区，以减小轴向推力,但这样会降低泵的效率。(闭式叶轮)（开式叶轮）半闭式叶轮）按吸液方式的不同，叶轮可分为单吸式和双吸式两种。单吸式叶轮，液体只能从前盖板中心进入叶轮，其结构简单。丙个盖板均有入口，液体可以从两侧进入的叶轮，称为双吸式叶轮，这种叶轮可避免轴向推力。但叶轮本身和泵壳的结构较为复杂。单级泵只有一个叶轮。多级泵有几个叶轮同时装在一根轴上。使泵内液体顺次通过叶轮，最能后获得较高的压头。叶轮的作用：将原动机的机械能直接传递给液体，使液体的动能与静压能增加。泵壳离心泵泵壳的结构，是一个蜗形结构，因泵壳内有一个截面逐渐扩大的状似蜗牛的通道，所以，离心泵的泵壳又称蜗壳。叶轮在壳内顺着蜗形通道逐渐扩大的方向旋转。越接近液体出口，通道面积越大。因此，液体从叶轮外缘高速抛出后，在泵壳内向出口流动时，流速逐渐降低，相当大的一部分动力转变为静压能，。泵壳不仅作为一个汇集叶轮抛出的液体的部件，而且是一种黑熊装置。蜗壳用于单级泵和多级泵的最后一级。泵体的外壳，包围叶轮。作用：①汇集液体，并导出液体；②能量转换装置。此外，有的泵壳（特别是多级的泵壳）内还有导轮。导轮也是一种转能装置，安是一个固定在泵壳内，带有向前弯曲的叶片的圆盘。导叶片间形成许多逐渐转向，截面逐渐扩大的通道。这样，离开叶轮的高速液体通过导轮时，均匀而缓和地将部分动能转变为静压能。轴封装置在泵轴伸出泵壳外，转轴和固定的泵壳之间必然有间隙。这种间隙如果和泵内高压液体相通，则液体将由此漏出泵外；如果间隙和泵的吸入口相通，则因吸入口为低压区，大气中的空气就会进入泵内。因此，要有轴封装置来阻止这种泄漏式进气。常用的轴封装置有两种形式，即填料封和机械密封。一般离心泵采用的轴封装置是填料函，在化工厂习惯称为盘根箱，旋转的泵轴与固定的泵壳之间的密封。作用：防止高压液体沿轴漏出或外界空气漏入。填料：采用浸油或涂石墨的石棉绳。结构简单，但功率消耗大，且有一定程度的泄漏离心泵的特性曲线要正确选用和运转离心泵，必须了解它的工作性能。离心泵出厂时，泵上均附有一个标牌，称为铭牌，注明泵在效率最高时的主要性能。性能参数：流量V[m3/s]；扬程H[mH2o]；轴功率N[kW]；效率[%]流量离心泵的流量是指单位时间内泵能排出的液体量。通常为体积流量，用符号qv表示，单位为m3/s或m3/h等。泵流量的大小主要与泵的结构有关。流量与叶轮的直径成正比，也与叶轮的转速成正比。泵的流量还与泵的其它性能有关。泵的
