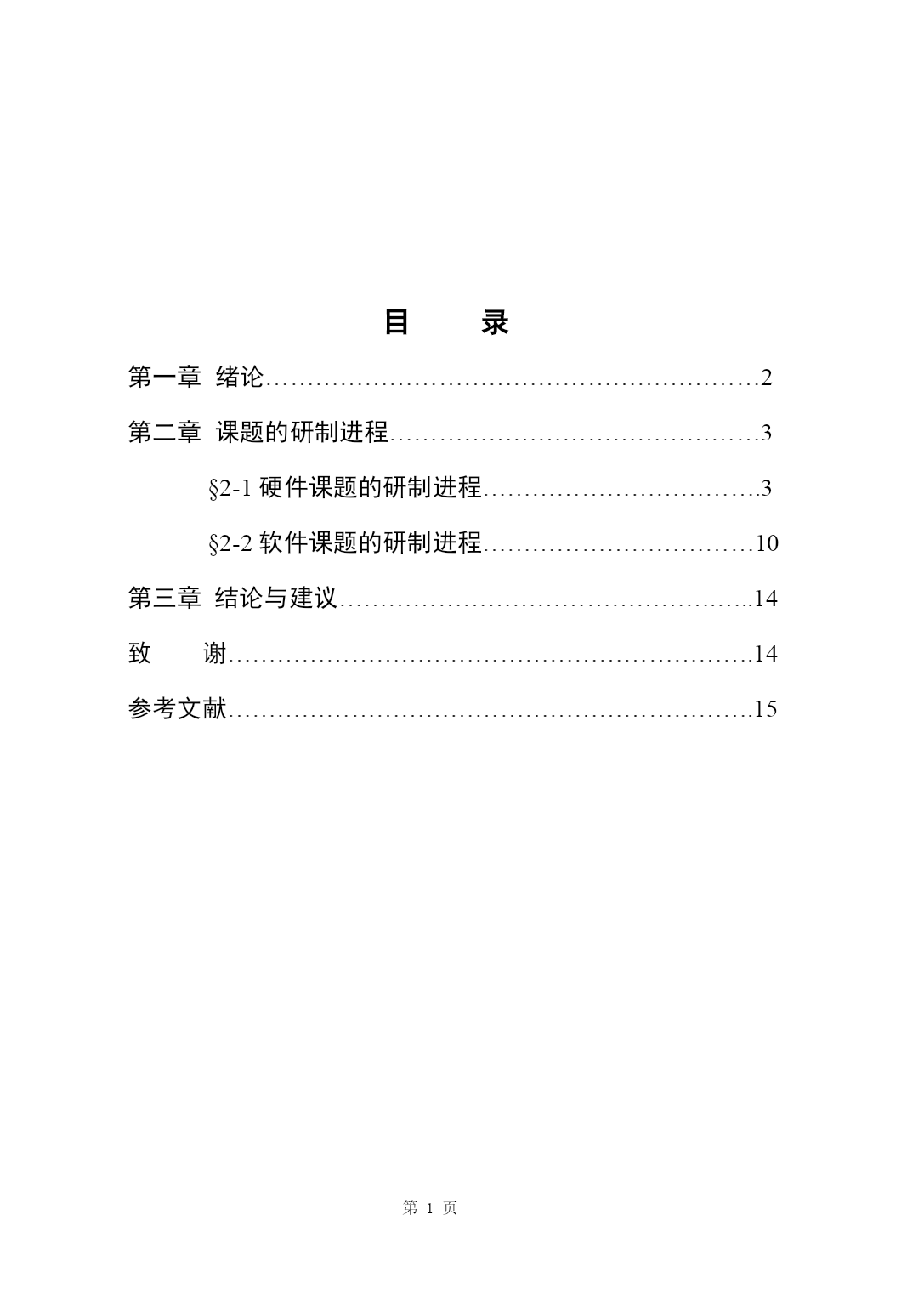

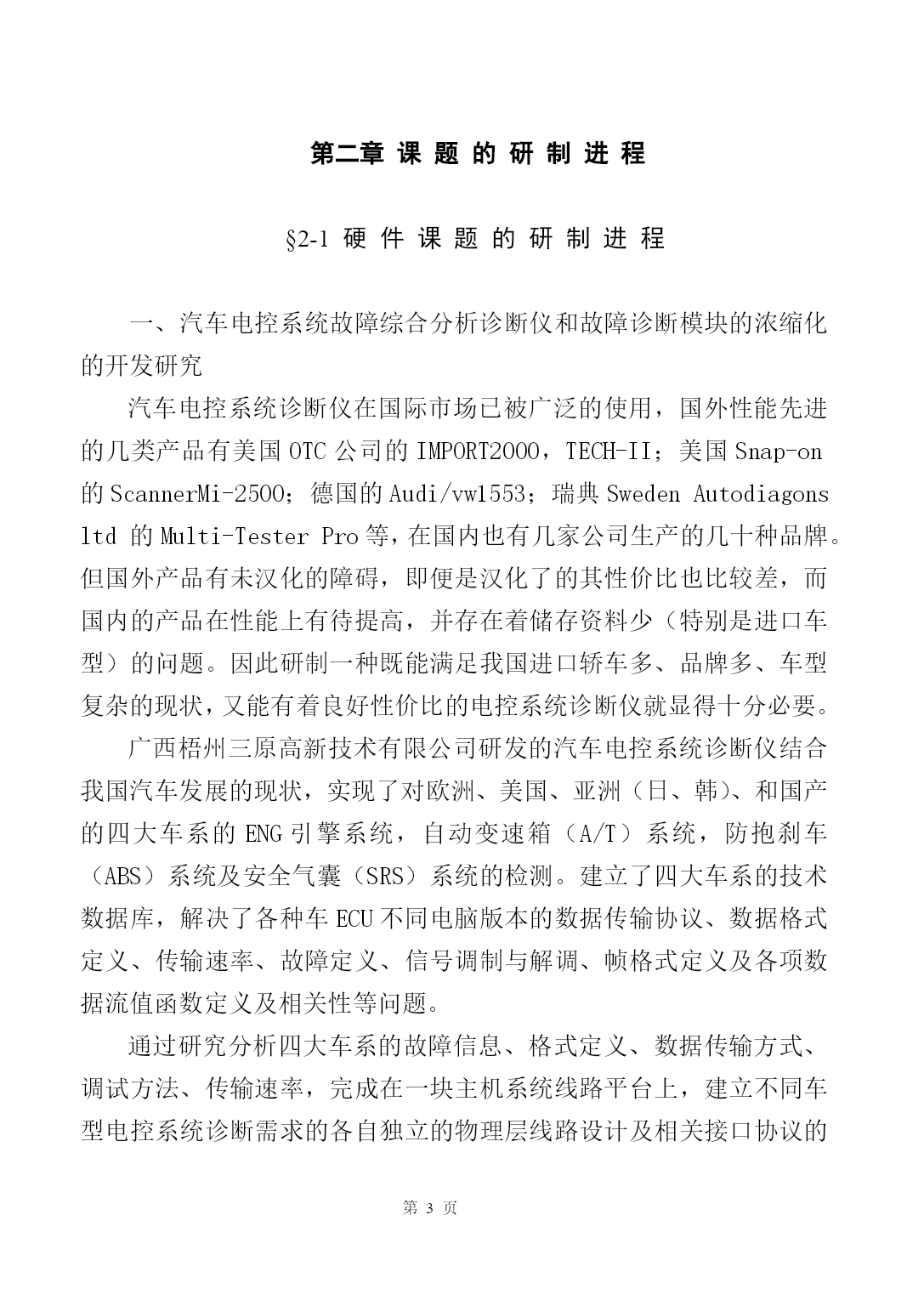

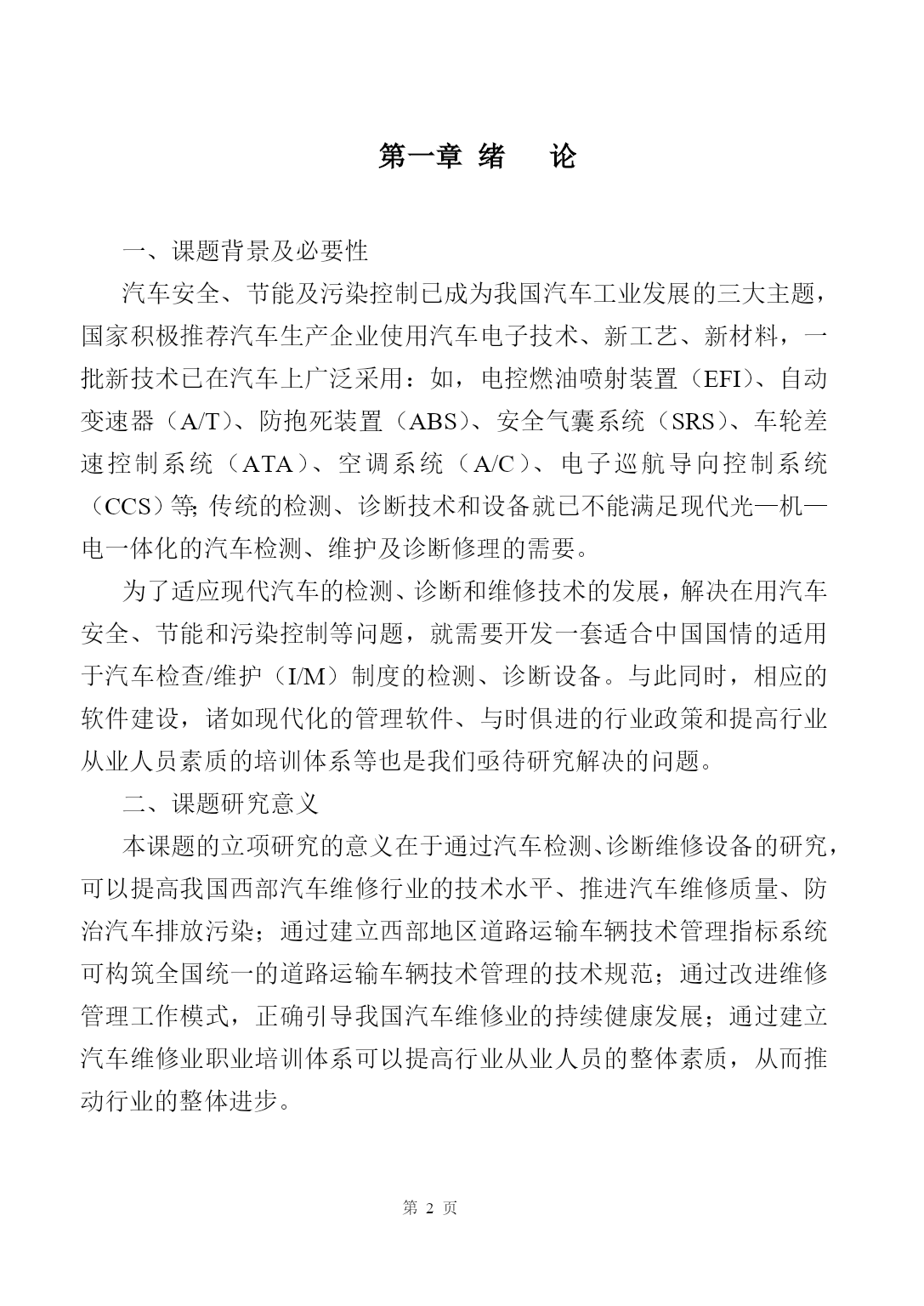

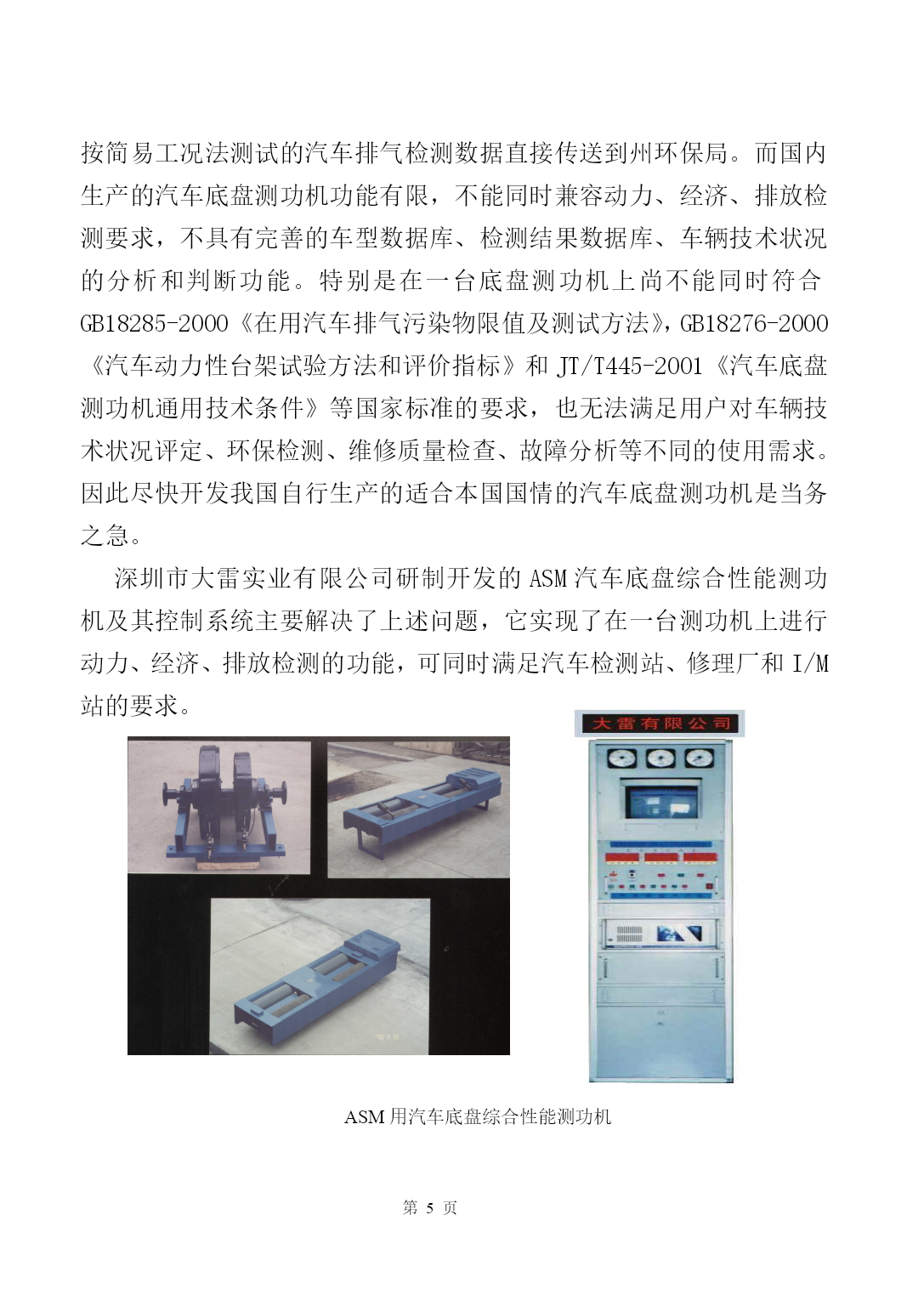

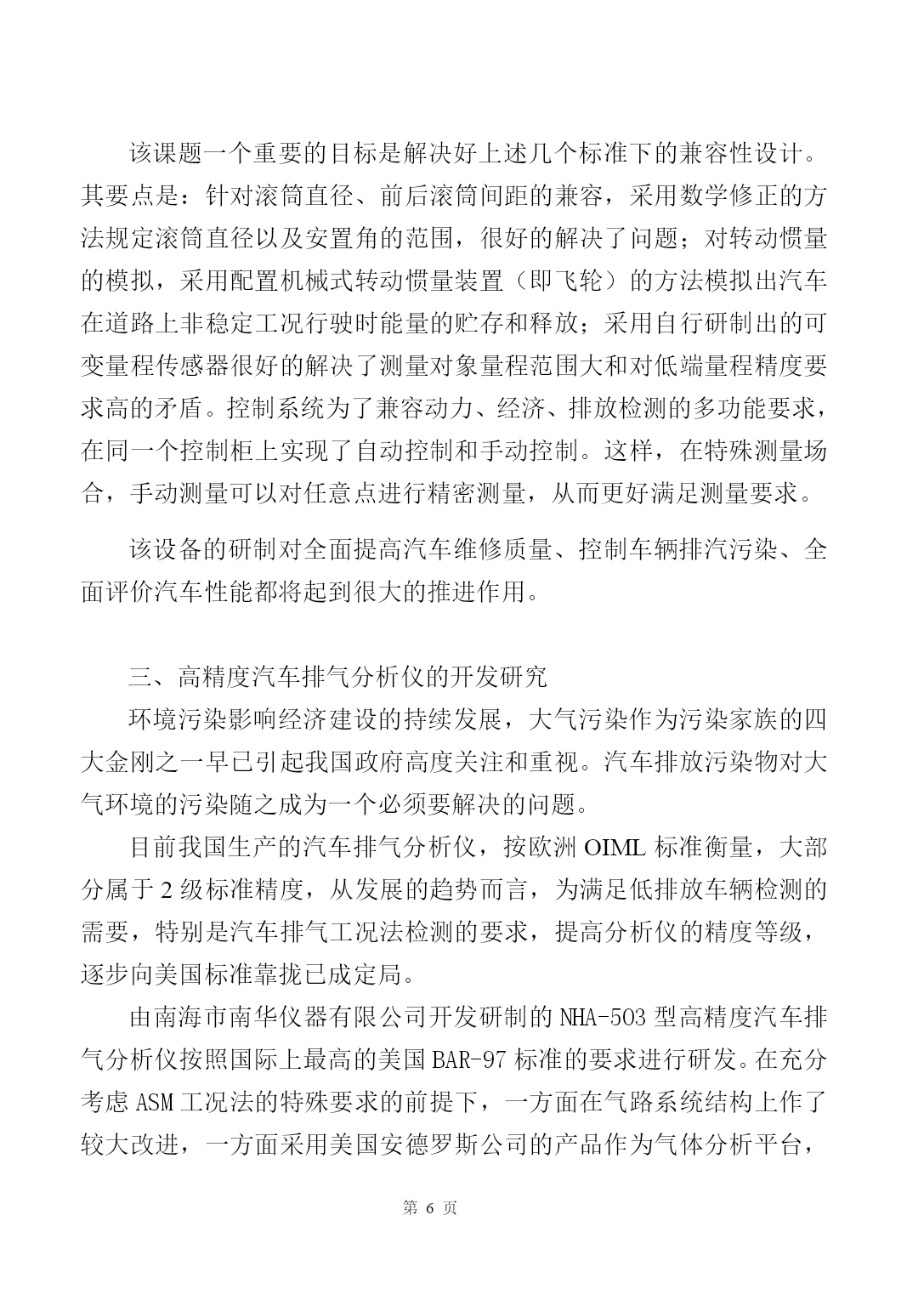

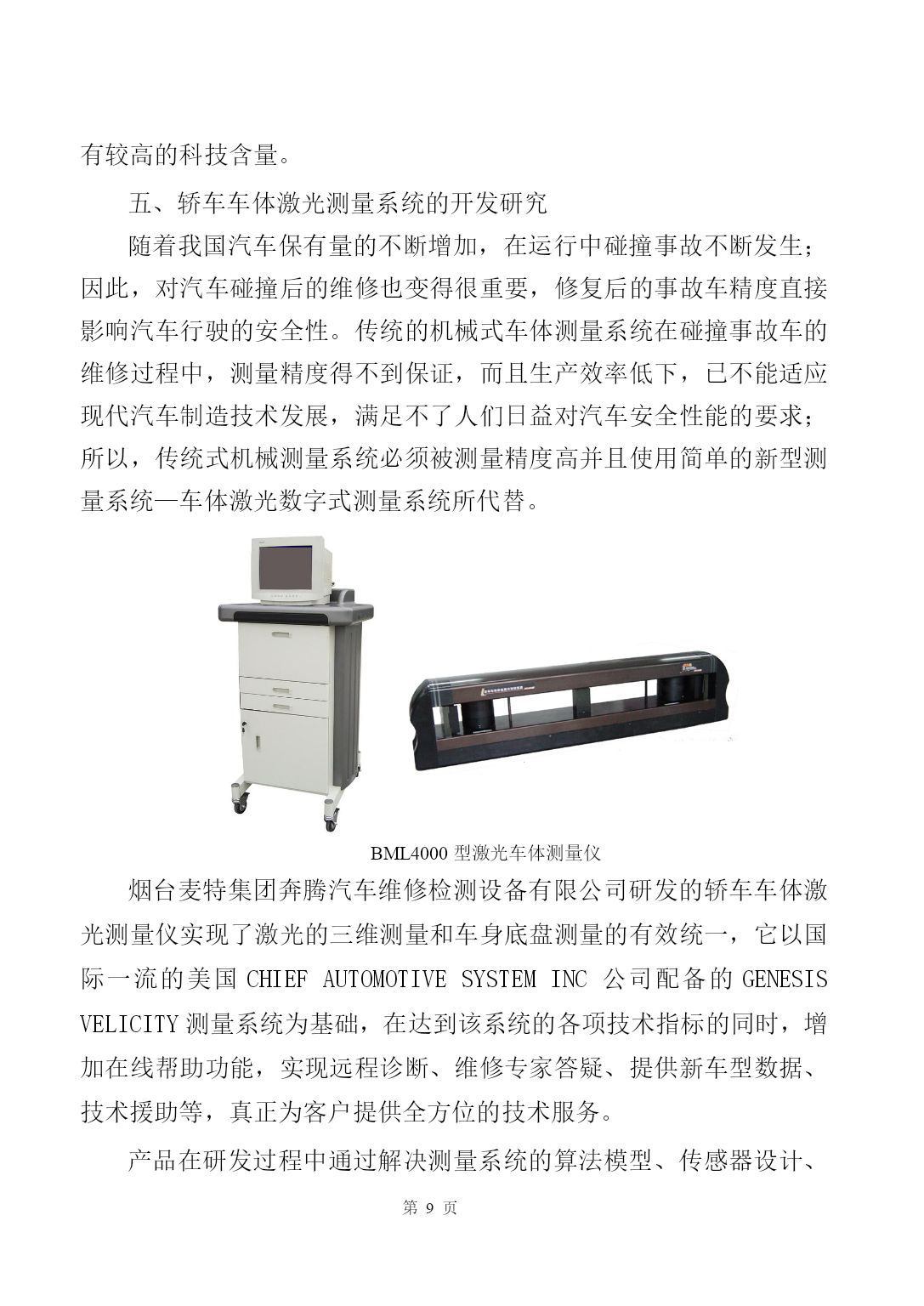

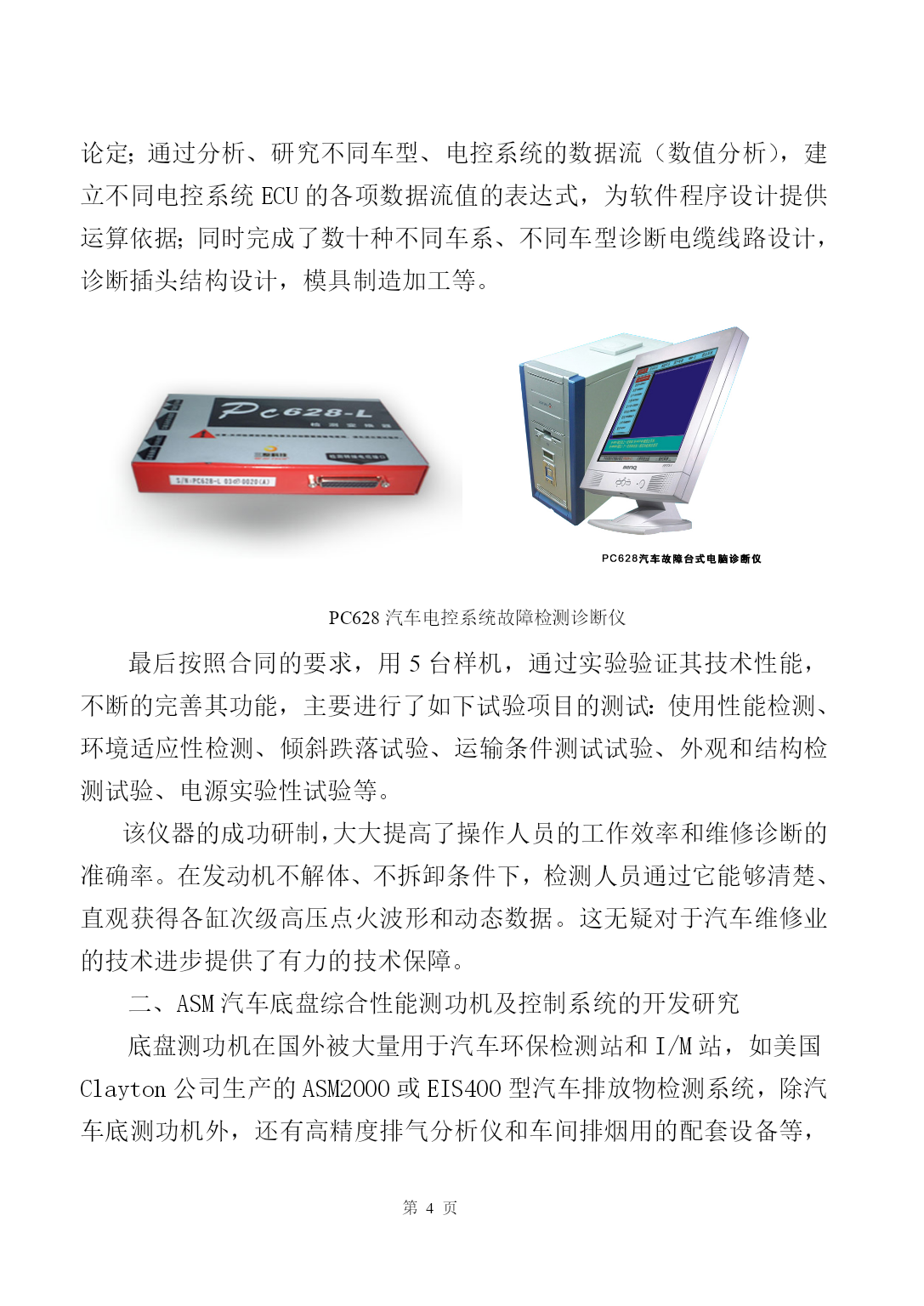

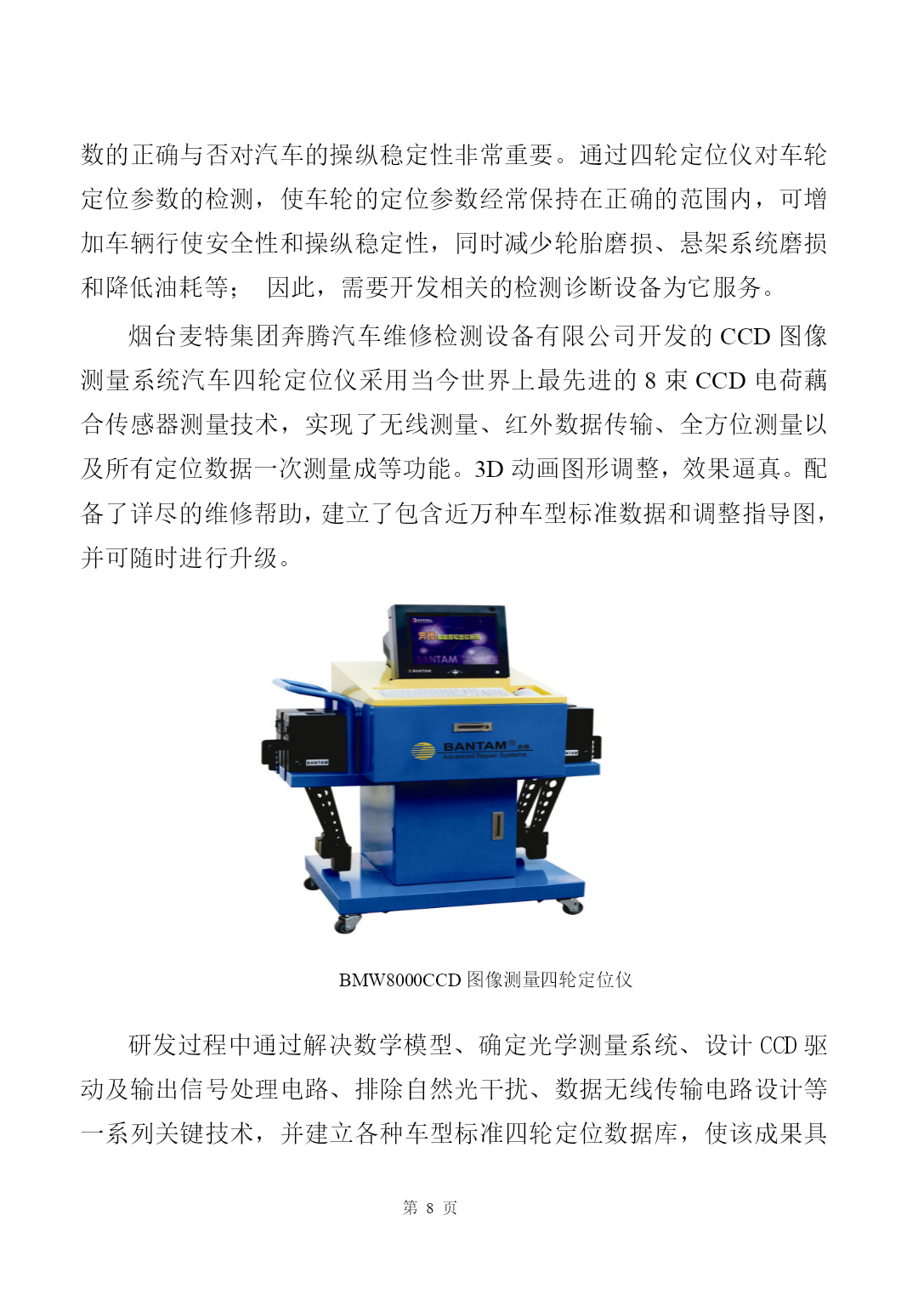

PAGE第PAGE16页交通部西部交通建设科技项目交通编号：合同号:200139836576单位编号：密级:内部分类号：U47U48汽车故障诊断分析系统的开发研究报告简本承担单位：中国汽车维修行业协会项目负责人：康文仲起止年限：2001年10月至2003年8月二○○三年八月目录绪论……………………………………………………2课题的研制进程………………………………………3§2-1硬件课题的研制进程…………………………….3§2-2软件课题的研制进程……………………………10第三章结论与建议……………………………………….…..14致谢……………………………………………………….14参考文献……………………………………………………….15第一章绪论一、课题背景及必要性汽车安全、节能及污染控制已成为我国汽车工业发展的三大主题，国家积极推荐汽车生产企业使用汽车电子技术、新工艺、新材料，一批新技术已在汽车上广泛采用：如，电控燃油喷射装置（EFI）、自动变速器（A/T）、防抱死装置（ABS）、安全气囊系统（SRS）、车轮差速控制系统（ATA）、空调系统（A/C）、电子巡航导向控制系统（CCS）等；传统的检测、诊断技术和设备就已不能满足现代光—机—电一体化的汽车检测、维护及诊断修理的需要。为了适应现代汽车的检测、诊断和维修技术的发展，解决在用汽车安全、节能和污染控制等问题，就需要开发一套适合中国国情的适用于汽车检查/维护（I/M）制度的检测、诊断设备。与此同时，相应的软件建设，诸如现代化的管理软件、与时俱进的行业政策和提高行业从业人员素质的培训体系等也是我们亟待研究解决的问题。二、课题研究意义本课题的立项研究的意义在于通过汽车检测、诊断维修设备的研究，可以提高我国西部汽车维修行业的技术水平、推进汽车维修质量、防治汽车排放污染；通过建立西部地区道路运输车辆技术管理指标系统可构筑全国统一的道路运输车辆技术管理的技术规范；通过改进维修管理工作模式，正确引导我国汽车维修业的持续健康发展；通过建立汽车维修业职业培训体系可以提高行业从业人员的整体素质，从而推动行业的整体进步。第二章课题的研制进程§2-1硬件课题的研制进程一、汽车电控系统故障综合分析诊断仪和故障诊断模块的浓缩化的开发研究汽车电控系统诊断仪在国际市场已被广泛的使用，国外性能先进的几类产品有美国OTC公司的IMPORT2000，TECH-II；美国Snap-on的ScannerMi-2500；德国的Audi/vw1553；瑞典SwedenAutodiagonsltd的Multi-TesterPro等，在国内也有几家公司生产的几十种品牌。但国外产品有未汉化的障碍，即便是汉化了的其性价比也比较差，而国内的产品在性能上有待提高，并存在着储存资料少（特别是进口车型）的问题。因此研制一种既能满足我国进口轿车多、品牌多、车型复杂的现状，又能有着良好性价比的电控系统诊断仪就显得十分必要。广西梧州三原高新技术有限公司研发的汽车电控系统诊断仪结合我国汽车发展的现状，实现了对欧洲、美国、亚洲（日、韩）、和国产的四大车系的ENG引擎系统，自动变速箱（A/T）系统，防抱刹车（ABS）系统及安全气囊（SRS）系统的检测。建立了四大车系的技术数据库，解决了各种车ECU不同电脑版本的数据传输协议、数据格式定义、传输速率、故障定义、信号调制与解调、帧格式定义及各项数据流值函数定义及相关性等问题。通过研究分析四大车系的故障信息、格式定义、数据传输方式、调试方法、传输速率，完成在一块主机系统线路平台上，建立不同车型电控系统诊断需求的各自独立的物理层线路设计及相关接口协议的论定；通过分析、研究不同车型、电控系统的数据流（数值分析），建立不同电控系统ECU的各项数据流值的表达式，为软件程序设计提供运算依据；同时完成了数十种不同车系、不同车型诊断电缆线路设计，诊断插头结构设计，模具制造加工等。PC628汽车电控系统故障检测诊断仪PCPC628汽车故障检测诊断系统628汽车故障检测诊断系统最后按照合同的要求，用5台样机，通过实验验证其技术性能，不断的完善其功能，主要进行了如下试验项目的测试：使用性能检测、环境适应性检测、倾斜跌落试验、运输条件测试试验、外观和结构检测试验、电源实验性试验等。该仪器的成功研制，大大提高了操作人员的工作效率和维修诊断的准确率。在发动机不解体、不拆卸条件下，检测人员通过它能够清楚、直观获得各缸次级高压点火波形和动态数据。这无疑对于汽车维修业的技术进步提供了有力的技术保障。二、ASM汽车底盘综合性能测功机及控制系统的开发研究底盘测功机在国外被大量用于汽
