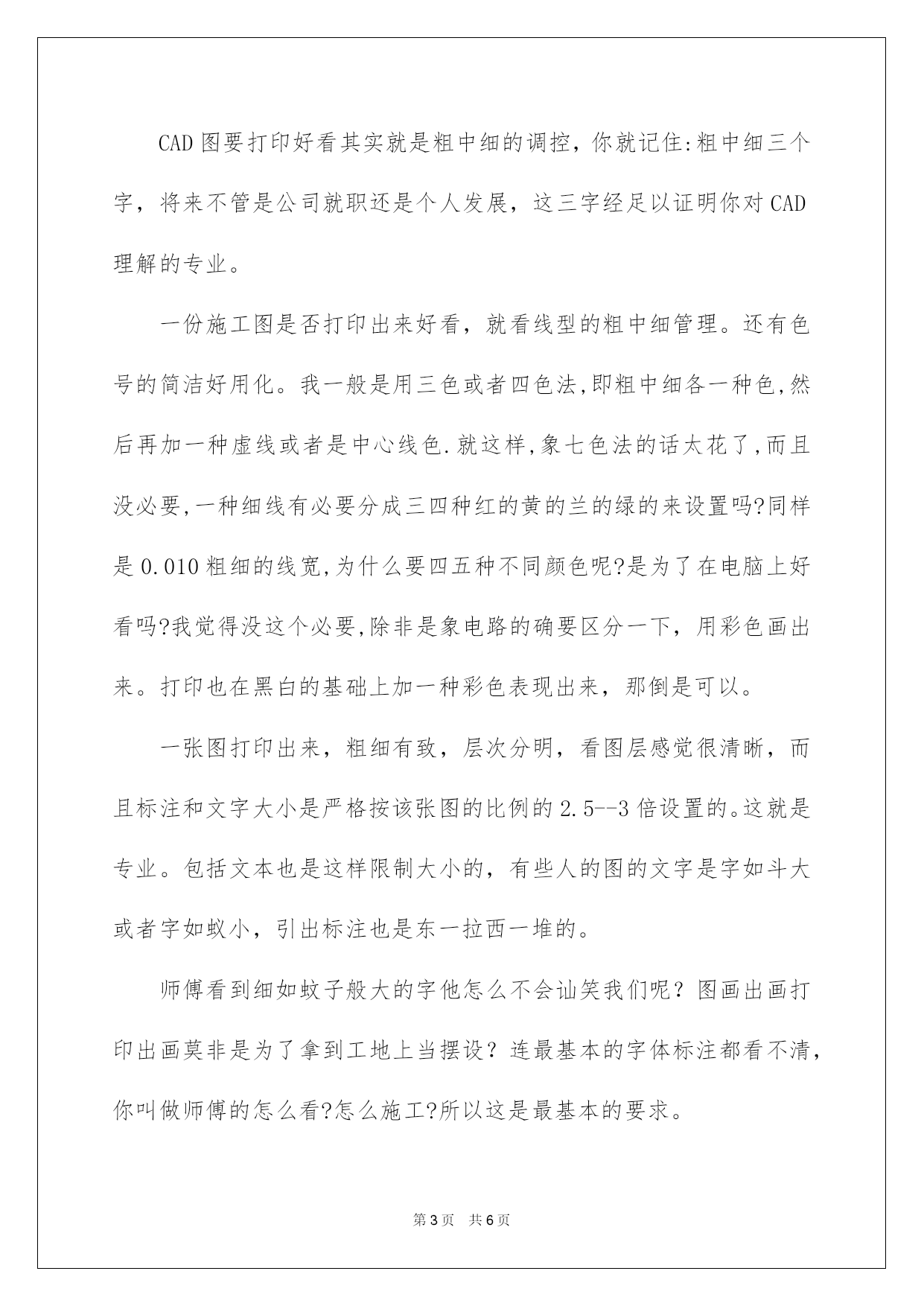

第PAGE\*Arabic\*MERGEFORMAT6页共NUMPAGES\*Arabic\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页第PAGE\*MERGEFORMAT6页共NUMPAGES\*MERGEFORMAT6页2022如何能将CAD施工图绘制的更专业如何能将CAD施工图绘制的更专业在运用CAD进行编辑的时候，想要运用CAD进行绘制的图形，那么如何能将CAD施工图绘制的更专业呢？希望能帮助到你，更多相关信息请关注相应栏目！首先，我们要知道CAD最基础的就是要懂得图层管理。长时间的运用应当学会专业化的布局画法，来适应大型的机械的专业绘制的需求。以小家装的CAD施工图来说，模拟空间绘图是完全可以满意的，但是我们遇到大型的工装的时候，我们就要用到CAD中更为好用和便捷的技巧，即是布局画图法。因为我们在大型的工装中，不用布局化画图法，工作起来是很困难和麻烦的，假如是一套酒店十八层，每层用一张平面布置图作为基础图来讲，以此衍生的图有吊顶图，墙体定位图，强电图，弱电图，消防系统图，空调系统图，水路图，索引图至少加起来有七八张之多。假如这层的唯一平面布置图改了方案，即改了墙体的话，全部的衍生图都要改，这工程量假如你不用布局画法而是在模型空间里改的话，估计很简单出错，而且画起来相当的麻烦，当十几层的图量累加的时候，你会吃不消。而且又累又简单出错。所以要想做大型工装必需学会布局画图法，而布局画图法的最根本最基础的技术就是图层管理。有些人是喜爱0层画图改色，以为这样便利好设置打印，其实这就是很不专业的表现了。关于图层管理，其实说简洁也简洁，大家就记住一个要点，图层以图的类型为前缀起名，分粗中细即可，比如：平面-粗线，平面-中实线，平面-细实线，平面-虚线，平面-中心线，然后记住三色或者四色法。使整个图干净清爽，打印出来又有线型粗细层次。色号就三色，7号白色粗线，155号兰灰色中实线，8号灰色细线，其它的虚线类同用8号色，这样一看颜色就知道是粗还是中还是细，假如你新画一个图类，比如吊顶，你就以吊顶图为前缀自行地加粗中细图层，即可，想要什么图层就加什么图层。这样的好处是敏捷，便于布局画法的图层管理。布局画法简洁理解就是把要的图层在视口里打开，其它的统统关了。这样达到叠加底图到其它图类的目的。CAD图要打印好看其实就是粗中细的调控，你就记住:粗中细三个字，将来不管是公司就职还是个人发展，这三字经足以证明你对CAD理解的专业。一份施工图是否打印出来好看，就看线型的粗中细管理。还有色号的简洁好用化。我一般是用三色或者四色法,即粗中细各一种色,然后再加一种虚线或者是中心线色.就这样,象七色法的话太花了,而且没必要,一种细线有必要分成三四种红的黄的兰的绿的来设置吗?同样是0.010粗细的线宽,为什么要四五种不同颜色呢?是为了在电脑上好看吗?我觉得没这个必要,除非是象电路的确要区分一下，用彩色画出来。打印也在黑白的基础上加一种彩色表现出来，那倒是可以。一张图打印出来，粗细有致，层次分明，看图层感觉很清晰，而且标注和文字大小是严格按该张图的比例的2.5--3倍设置的。这就是专业。包括文本也是这样限制大小的，有些人的图的文字是字如斗大或者字如蚁小，引出标注也是东一拉西一堆的。师傅看到细如蚊子般大的字他怎么不会讪笑我们呢？图画出画打印出画莫非是为了拿到工地上当摆设？连最基本的字体标注都看不清，你叫做师傅的怎么看?怎么施工?所以这是最基本的要求。索引系统和施工图排图的编排合理专心分析大型公司的图纸，假如抛开那些名气类的影响，真正以仔细客观的角度去分析他们的图纸，就会发觉其实大型公司有些地方还是存在肯定的漏洞的。首先它的立面图是不带平面的。就是
