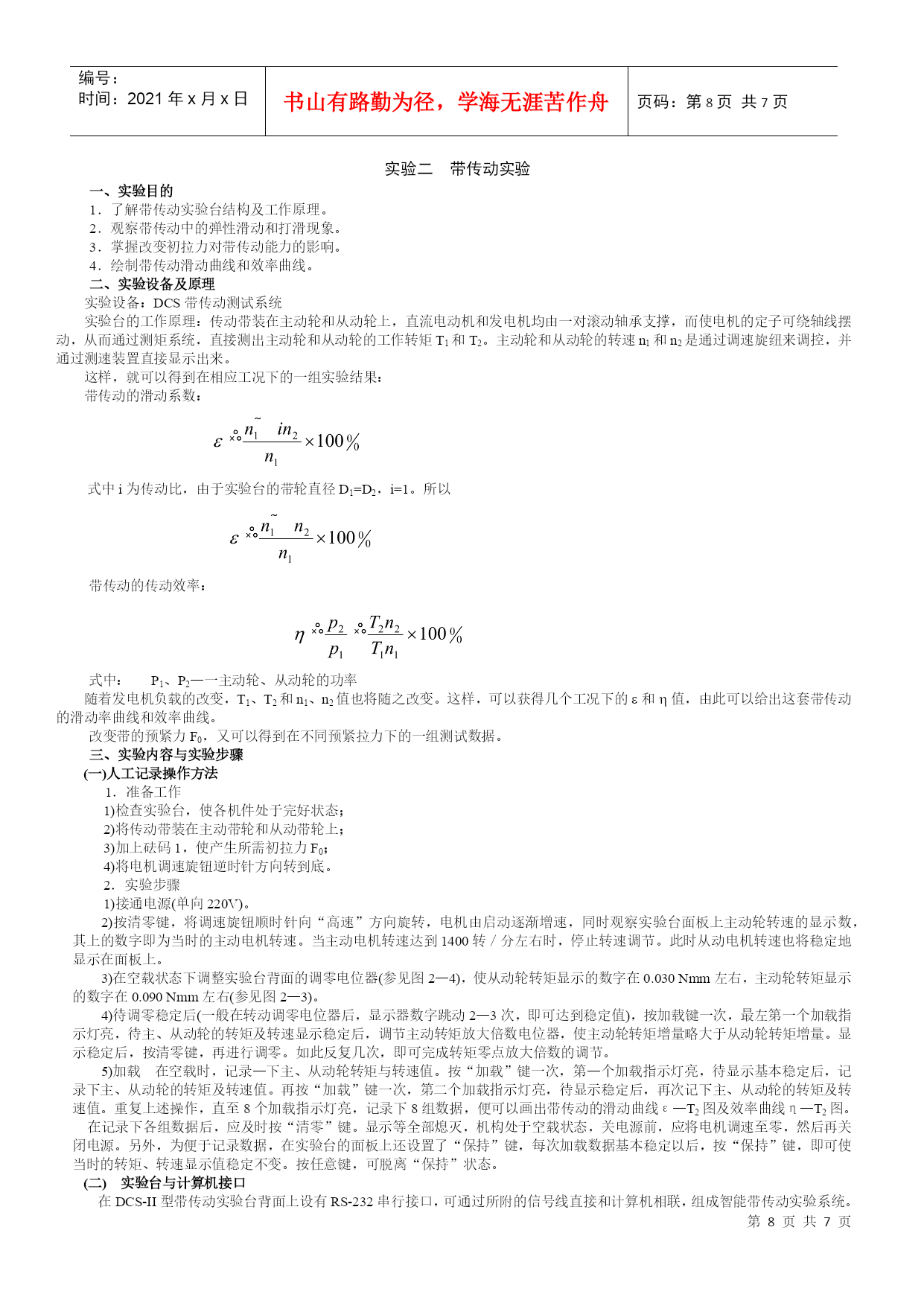

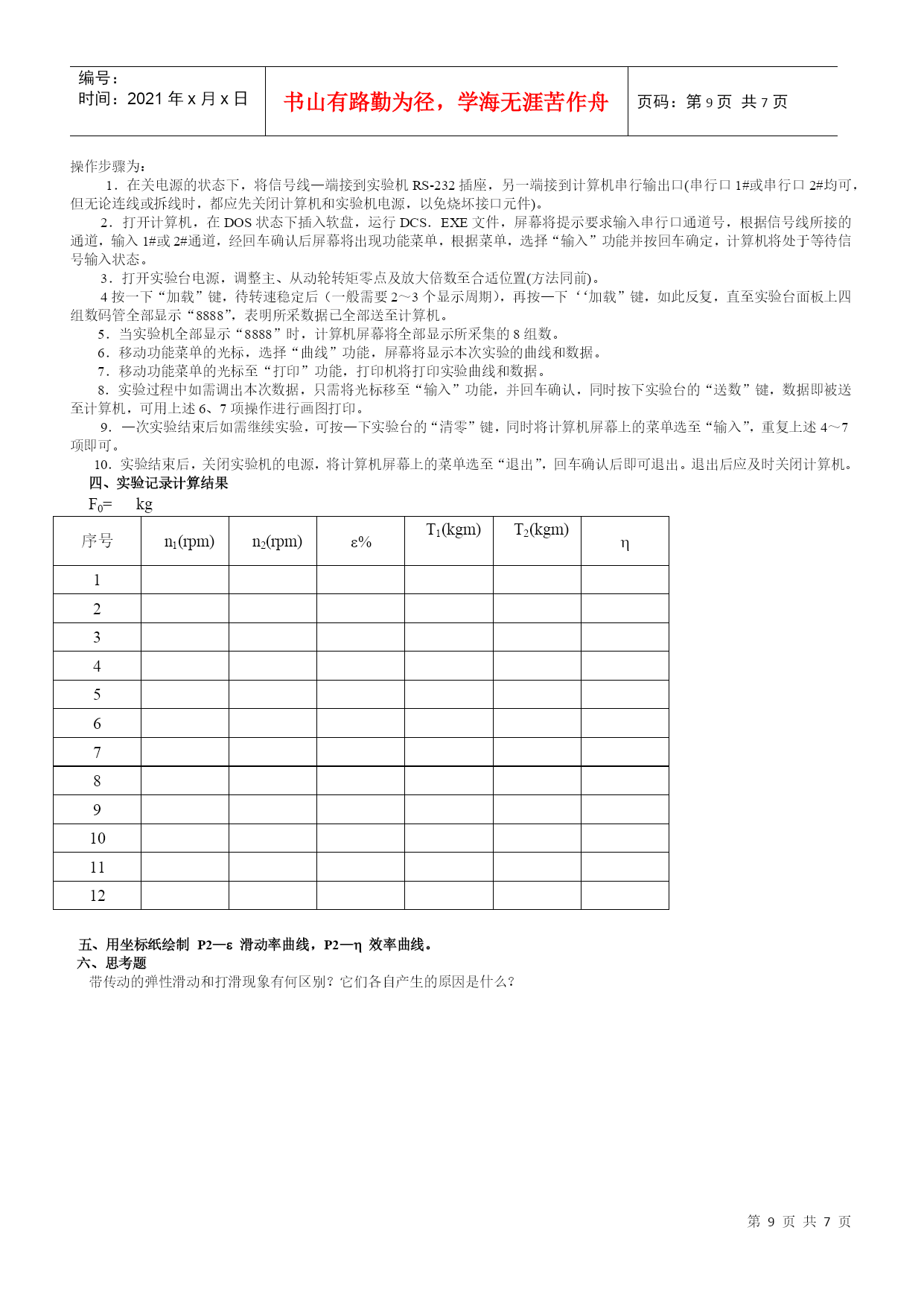

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE14页共NUMPAGES7页第PAGE\*MERGEFORMAT14页共NUMPAGES\*MERGEFORMAT7页实验二带传动实验一、实验目的1．了解带传动实验台结构及工作原理。2．观察带传动中的弹性滑动和打滑现象。3．掌握改变初拉力对带传动能力的影响。4．绘制带传动滑动曲线和效率曲线。二、实验设备及原理实验设备：DCS带传动测试系统实验台的工作原理：传动带装在主动轮和从动轮上，直流电动机和发电机均由一对滚动轴承支撑，而使电机的定子可绕轴线摆动，从而通过测矩系统，直接测出主动轮和从动轮的工作转矩T1和T2。主动轮和从动轮的转速n1和n2是通过调速旋纽来调控，并通过测速装置直接显示出来。这样，就可以得到在相应工况下的一组实验结果：带传动的滑动系数：式中i为传动比，由于实验台的带轮直径D1=D2，i=1。所以带传动的传动效率：式中：P1、P2—一主动轮、从动轮的功率随着发电机负载的改变，T1、T2和n1、n2值也将随之改变。这样，可以获得几个工况下的e和h值，由此可以给出这套带传动的滑动率曲线和效率曲线。改变带的预紧力F0，又可以得到在不同预紧拉力下的一组测试数据。三、实验内容与实验步骤(一)人工记录操作方法1．准备工作1)检查实验台，使各机件处于完好状态；2)将传动带装在主动带轮和从动带轮上；3)加上砝码1，使产生所需初拉力F0；4)将电机调速旋钮逆时针方向转到底。2．实验步骤1)接通电源(单向220V)。2)按清零键，将调速旋钮顺时针向“高速”方向旋转，电机由启动逐渐增速，同时观察实验台面板上主动轮转速的显示数，其上的数字即为当时的主动电机转速。当主动电机转速达到1400转／分左右时，停止转速调节。此时从动电机转速也将稳定地显示在面板上。3)在空载状态下调整实验台背面的调零电位器(参见图2—4)，使从动轮转矩显示的数字在0.030Nmm左右，主动轮转矩显示的数字在0.090Nmm左右(参见图2—3)。4)待调零稳定后(一般在转动调零电位器后，显示器数字跳动2—3次，即可达到稳定值)，按加载键一次，最左第一个加载指示灯亮，待主、从动轮的转矩及转速显示稳定后，调节主动转矩放大倍数电位器，使主动轮转矩增量略大于从动轮转矩增量。显示稳定后，按清零键，再进行调零。如此反复几次，即可完成转矩零点放大倍数的调节。5)加载在空载时，记录—下主、从动轮转矩与转速值。按“加载”键一次，第—个加载指示灯亮，待显示基本稳定后，记录下主、从动轮的转矩及转速值。再按“加载”键一次，第二个加载指示灯亮，待显示稳定后，再次记下主、从动轮的转矩及转速值。重复上述操作，直至8个加载指示灯亮，记录下8组数据，便可以画出带传动的滑动曲线ε—T2图及效率曲线η—T2图。在记录下各组数据后，应及时按“清零”键。显示等全部熄灭，机构处于空载状态，关电源前，应将电机调速至零，然后再关闭电源。另外，为便于记录数据，在实验台的面板上还设置了“保持”键，每次加载数据基本稳定以后，按“保持”键，即可使当时的转矩、转速显示值稳定不变。按任意键，可脱离“保持”状态。(二)实验台与计算机接口在DCS-II型带传动实验台背面上设有RS-232串行接口，可通过所附的信号线直接和计算机相联，组成智能带传动实验系统。操作步骤为：1．在关电源的状态下，将信号线—端接到实验机RS-232插座，另一端接到计算机串行输出口(串行口1#或串行口2#均可，但无论连线或拆线时，都应先关闭计算机和实验机电源，以免烧坏接口元件)。2．打开计算机，在DOS状态下插入软盘，运行DCS．EXE文件，屏幕将提示要求输入串行口通道号，根据信号线所接的通道，输入1#或2#通道，经回车确认后屏幕将出现功能菜单，根据菜单，选择“输入”功能并按回车确定，计算机将处于等待信号输入状态。3．打开实验台电源，调整主、从动轮转矩零点及放大倍数至合适位置(方法同前)。4按一下“加载”键，待转速稳定后（一般需要2～3个显示周期），再按—下‘‘加载”键，如此反复，直至实验台面板上四组数码管全部显示“8888”，表明所采数据已全部送至计算机。5．当实验机全部显示“8888”时，计算机屏幕将全部显示所采集的8组数。6．移动功能菜单的光标，选择“曲线”功能，屏幕将显示本次实验的曲线和数据。7．移动功能菜单的光标至“打印”功能，打印机将打印实验曲线和数据。8．实验过程中如需调出本次数据，只需将光标移至“输入”功能，并回车确认，同时按下实验台的“送数”键，数据即被送至计算机，可用上述6、7项操作进行画图打印。9．—次实验结束后如需继续实验，可按—下实验台的“
