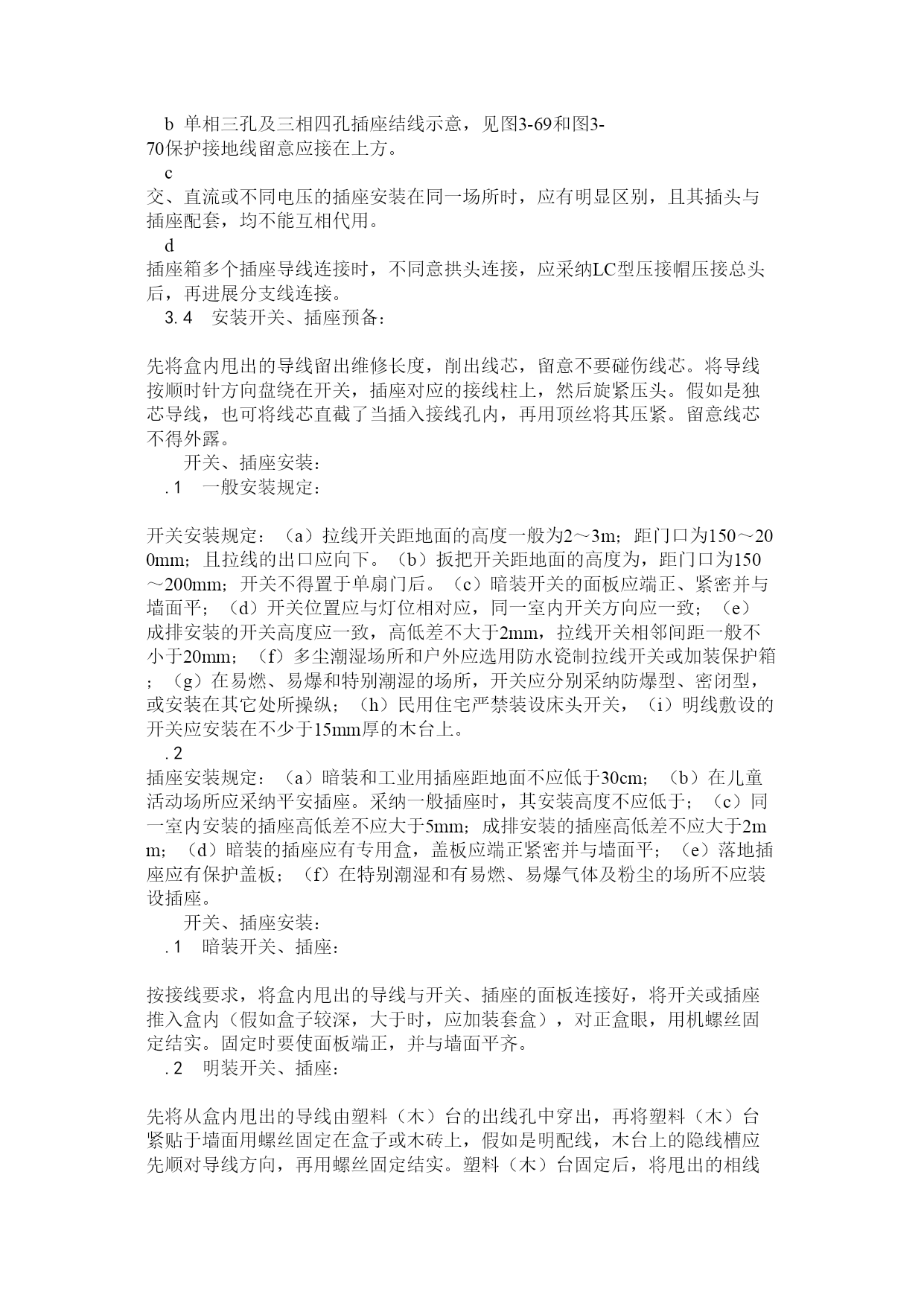

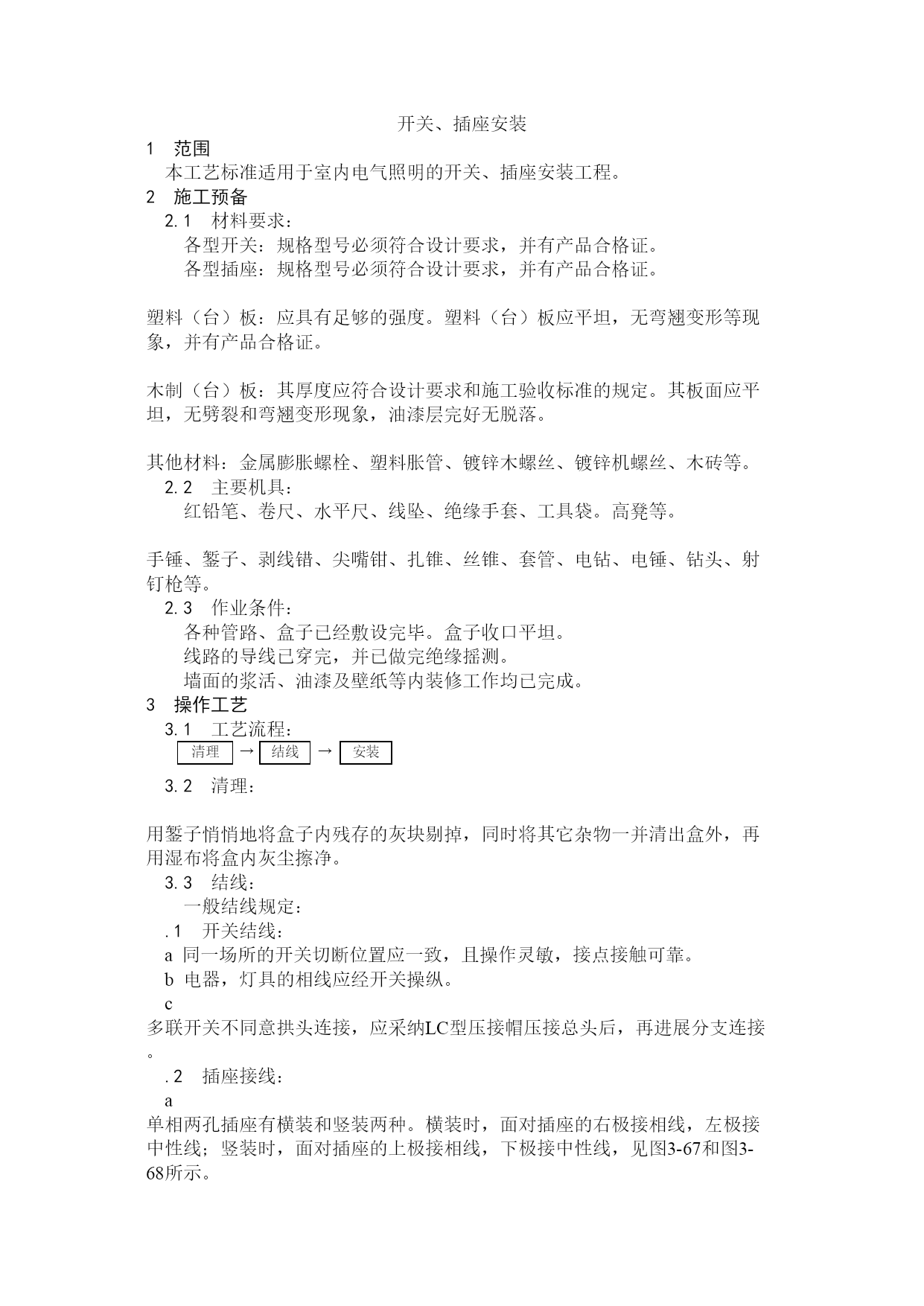

开关、插座安装1范围本工艺标准适用于室内电气照明的开关、插座安装工程。2施工预备2.1材料要求：各型开关：规格型号必须符合设计要求，并有产品合格证。各型插座：规格型号必须符合设计要求，并有产品合格证。塑料（台）板：应具有足够的强度。塑料（台）板应平坦，无弯翘变形等现象，并有产品合格证。木制（台）板：其厚度应符合设计要求和施工验收标准的规定。其板面应平坦，无劈裂和弯翘变形现象，油漆层完好无脱落。其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2.2主要机具：红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。高凳等。手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。2.3作业条件：各种管路、盒子已经敷设完毕。盒子收口平坦。线路的导线已穿完，并已做完绝缘摇测。墙面的浆活、油漆及壁纸等内装修工作均已完成。3操作工艺3.1工艺流程：清理→结线→安装3.2清理：用錾子悄悄地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。3.3结线：一般结线规定：.1开关结线：a同一场所的开关切断位置应一致，且操作灵敏，接点接触可靠。b电器，灯具的相线应经开关操纵。c多联开关不同意拱头连接，应采纳LC型压接帽压接总头后，再进展分支连接。.2插座接线：a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线，见图3-67和图3-68所示。b单相三孔及三相四孔插座结线示意，见图3-69和图3-70保护接地线留意应接在上方。c交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。d插座箱多个插座导线连接时，不同意拱头连接，应采纳LC型压接帽压接总头后，再进展分支线连接。3.4安装开关、插座预备：先将盒内甩出的导线留出维修长度，削出线芯，留意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。假如是独芯导线，也可将线芯直截了当插入接线孔内，再用顶丝将其压紧。留意线芯不得外露。开关、插座安装：.1一般安装规定：开关安装规定：（a）拉线开关距地面的高度一般为2～3m；距门口为150～200mm；且拉线的出口应向下。（b）扳把开关距地面的高度为，距门口为150～200mm；开关不得置于单扇门后。（c）暗装开关的面板应端正、紧密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采纳防爆型、密闭型，或安装在其它处所操纵；（h）民用住宅严禁装设床头开关，（i）明线敷设的开关应安装在不少于15mm厚的木台上。.2插座安装规定：（a）暗装和工业用插座距地面不应低于30cm；（b）在儿童活动场所应采纳平安插座。采纳一般插座时，其安装高度不应低于；（c）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（d）暗装的插座应有专用盒，盖板应端正紧密并与墙面平；（e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。开关、插座安装：.1暗装开关、插座：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（假如盒子较深，大于时，应加装套盒），对正盒眼，用机螺丝固定结实。固定时要使面板端正，并与墙面平齐。.2明装开关、插座：先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，假如是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定结实。塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最后再把开关、插座的盖板上好。.3开关、插座安装在木构造内，应留意做好防火处理。4质量标准4.1保证工程：插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收标准有关规定。插座使用的漏电开关动作应灵敏可靠。检验方法：观察检查和检查安装记录。4.2根本工程：开关、插座的安装位置正确。盒子内清洁，无杂物，外表清洁、不变形，盖板紧贴建筑物的外表。开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座的接地线单独敷设。检验方法：观察和通电检查。4.3同意偏向工程：明开关，插座的底板和暗装开关、插座的面板并列安装时，开关，插座的高度差同意为。同一场所的高度差
