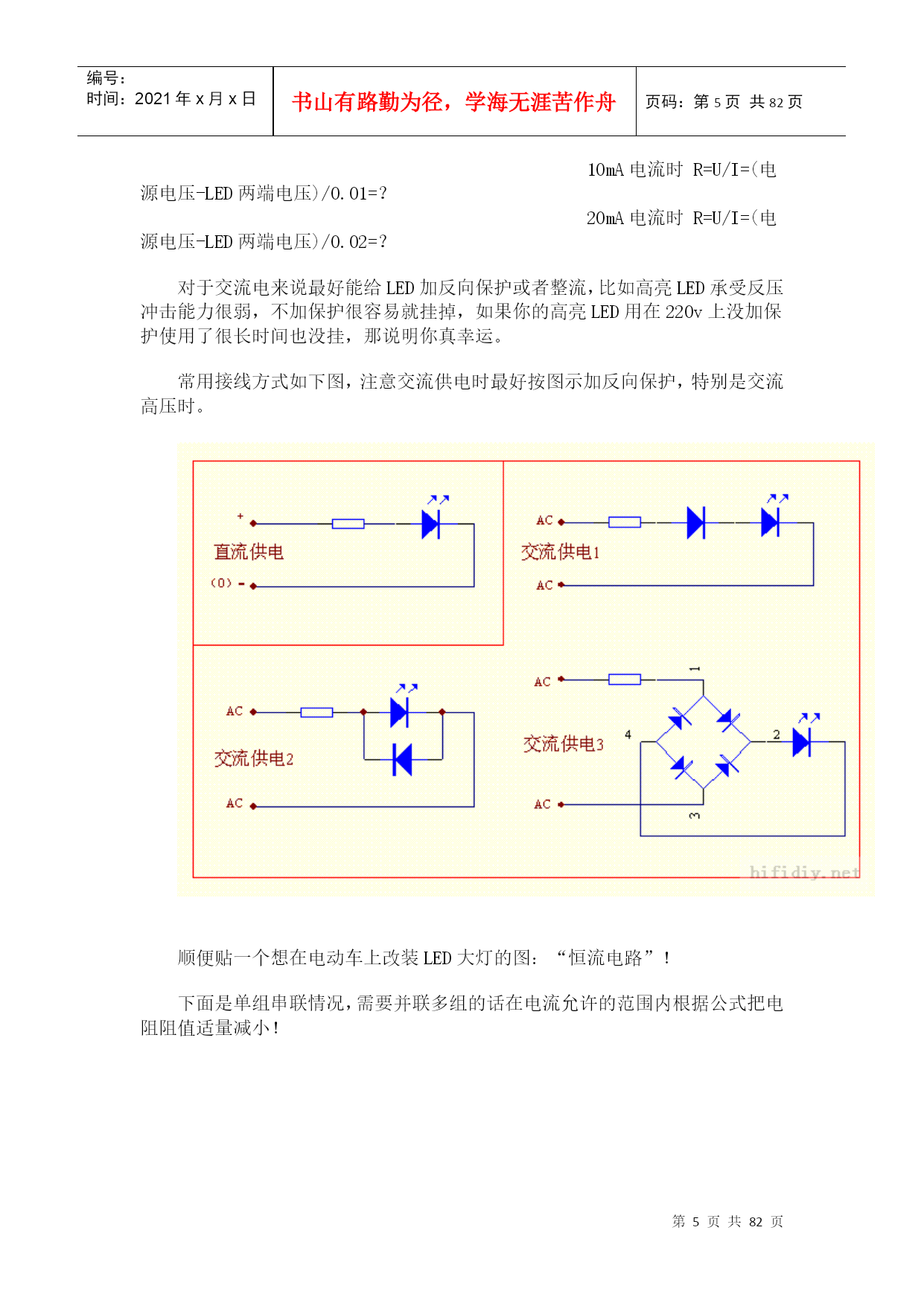

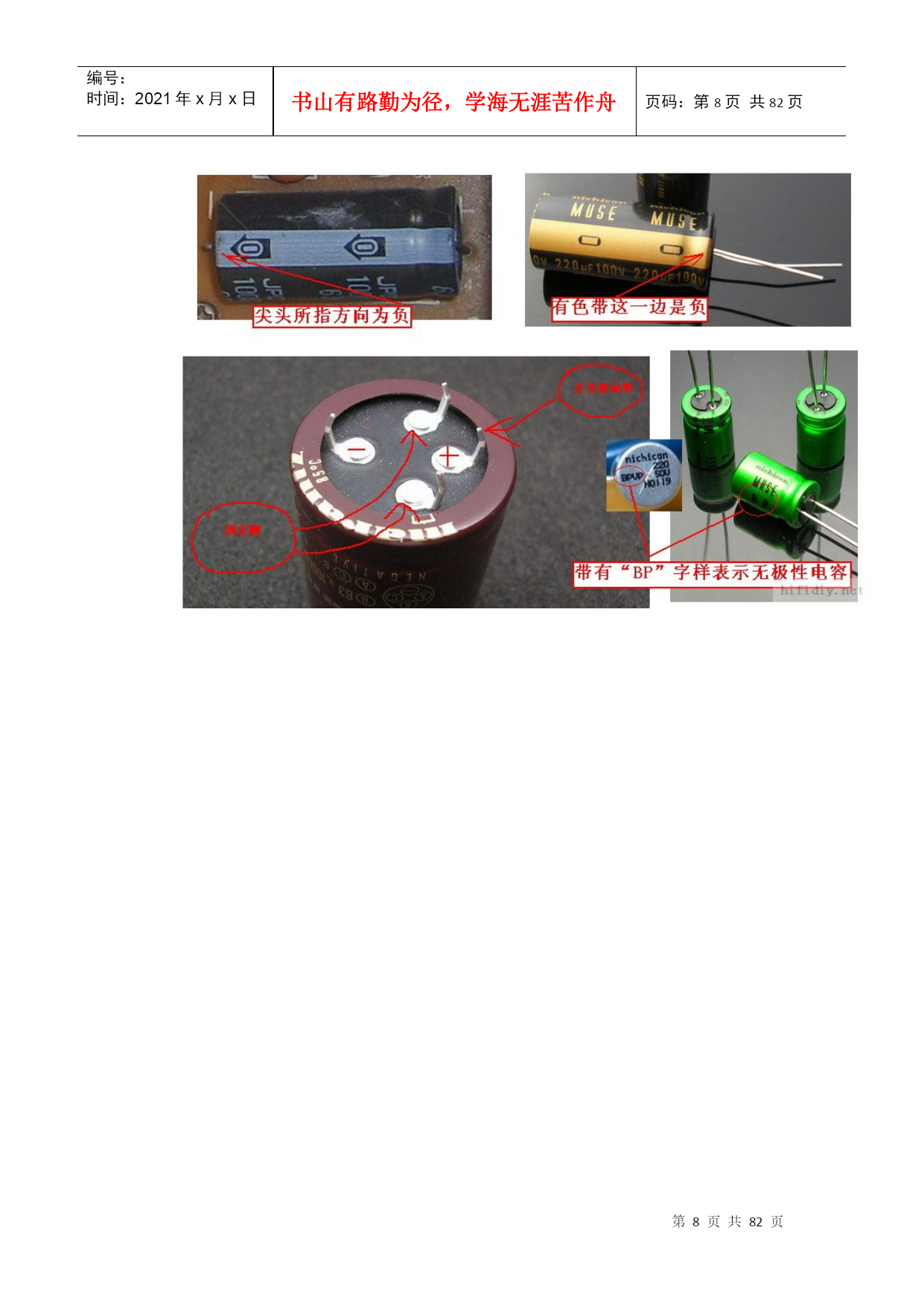

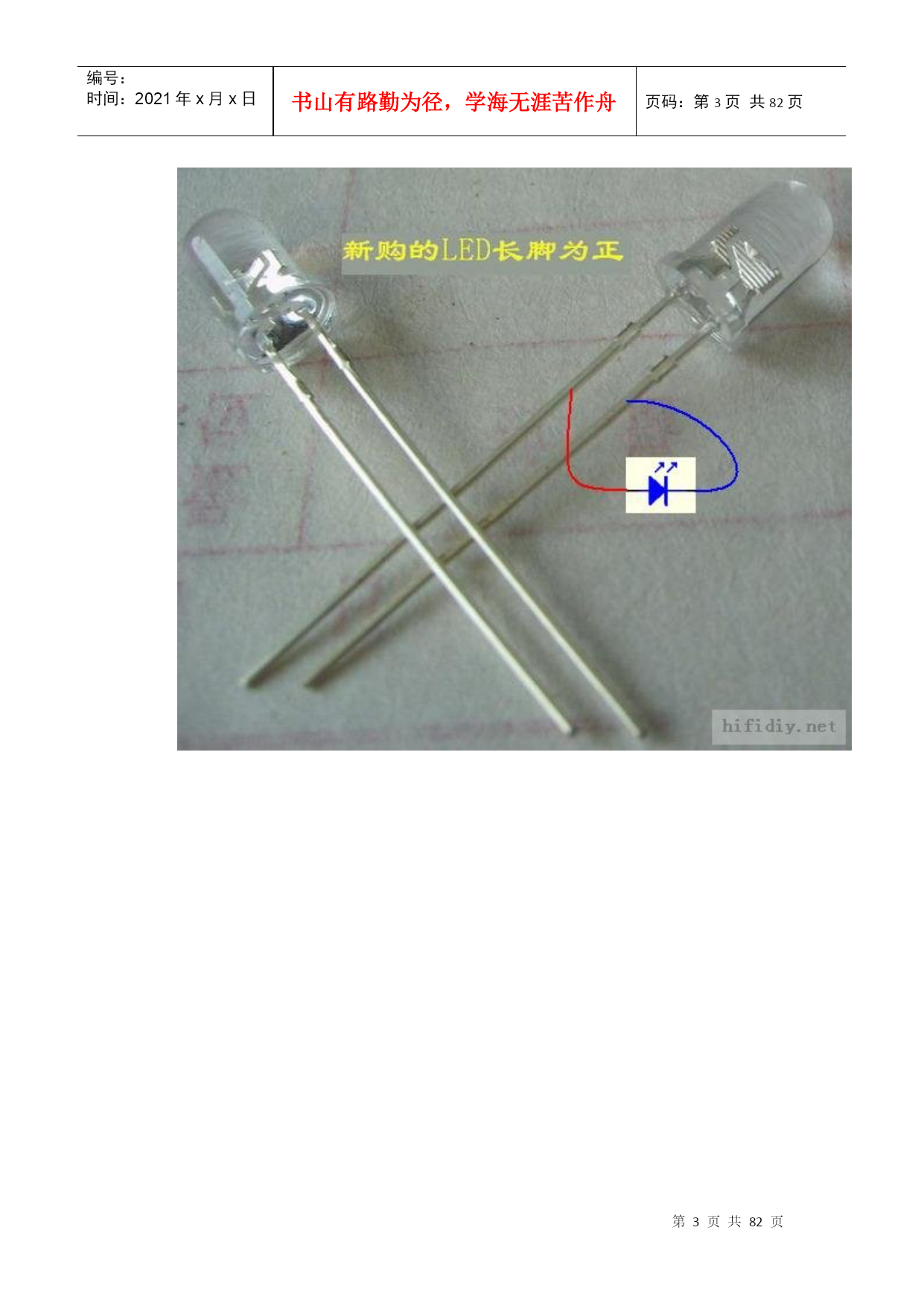

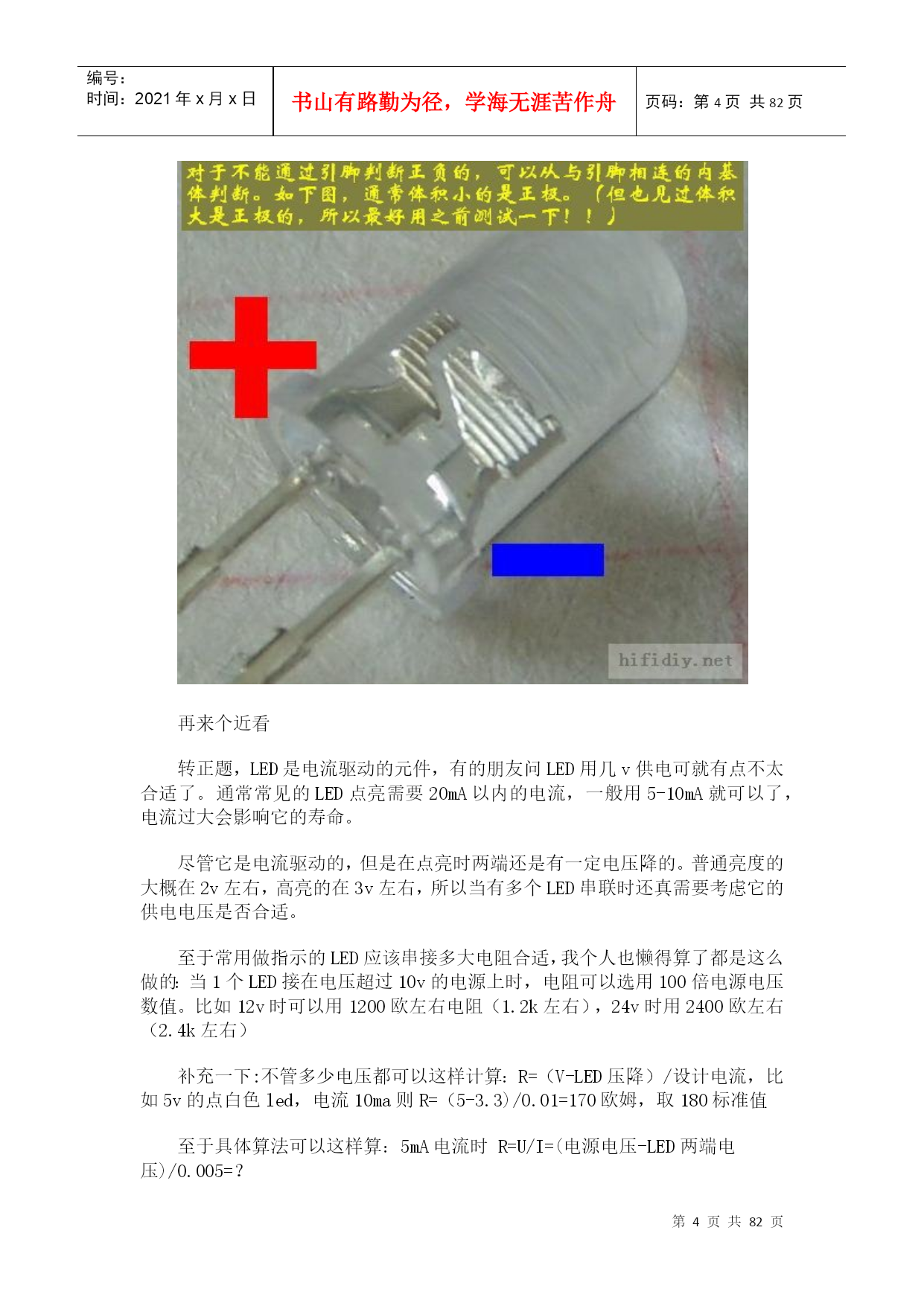

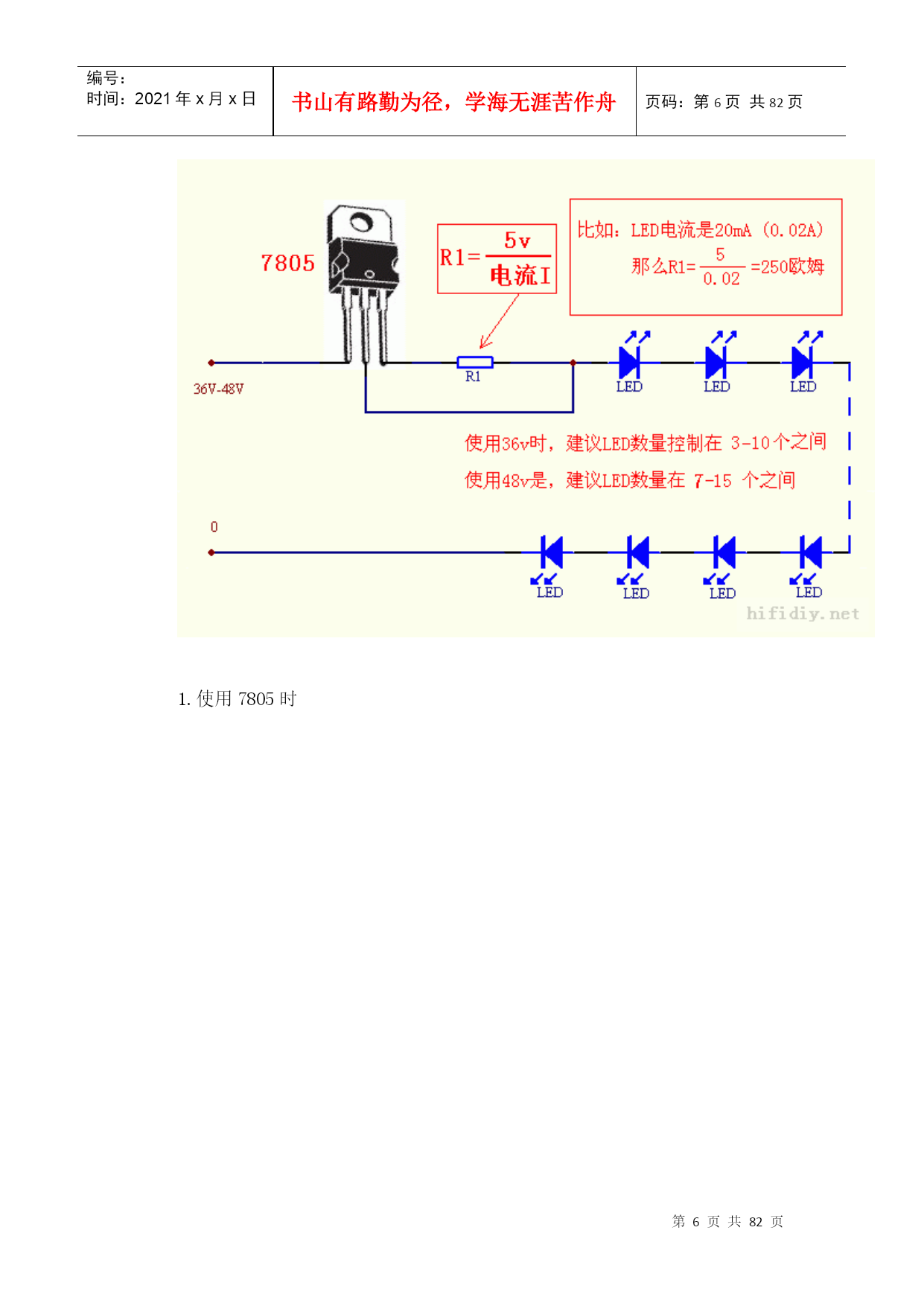

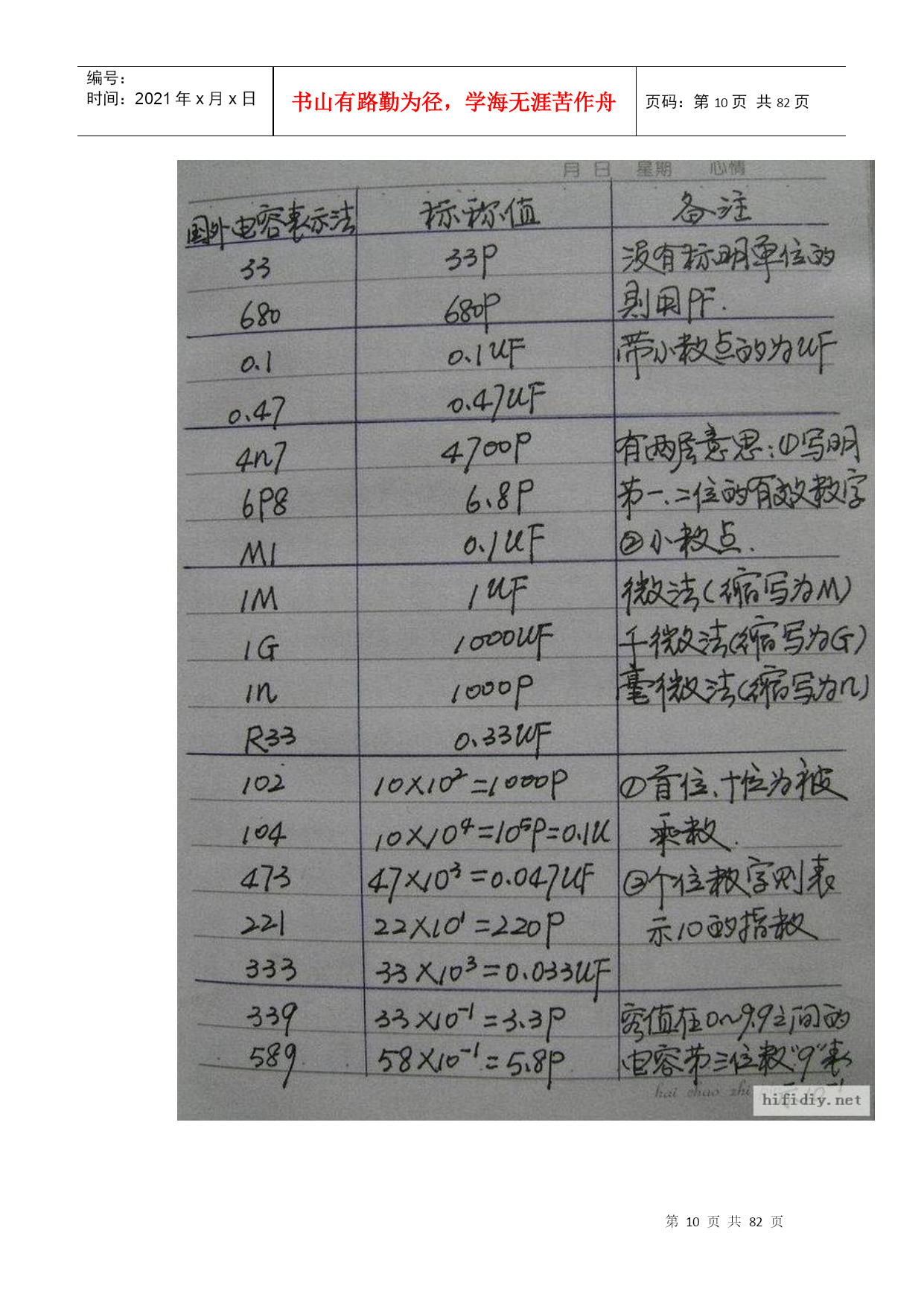

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE82页共NUMPAGES82页第PAGE\*MERGEFORMAT82页共NUMPAGES\*MERGEFORMAT82页电子应用性资料软通电子整理(1)稳压电源看不懂？再来个实物图(2)LED发光二极管再来个近看转正题，LED是电流驱动的元件，有的朋友问LED用几v供电可就有点不太合适了。通常常见的LED点亮需要20mA以内的电流，一般用5-10mA就可以了，电流过大会影响它的寿命。尽管它是电流驱动的，但是在点亮时两端还是有一定电压降的。普通亮度的大概在2v左右，高亮的在3v左右，所以当有多个LED串联时还真需要考虑它的供电电压是否合适。至于常用做指示的LED应该串接多大电阻合适，我个人也懒得算了都是这么做的：当1个LED接在电压超过10v的电源上时，电阻可以选用100倍电源电压数值。比如12v时可以用1200欧左右电阻（1.2k左右），24v时用2400欧左右（2.4k左右）补充一下:不管多少电压都可以这样计算：R=（V-LED压降）/设计电流，比如5v的点白色led，电流10ma则R=（5-3.3)/0.01=170欧姆，取180标准值至于具体算法可以这样算：5mA电流时R=U/I=(电源电压-LED两端电压)/0.005=？10mA电流时R=U/I=(电源电压-LED两端电压)/0.01=？20mA电流时R=U/I=(电源电压-LED两端电压)/0.02=？对于交流电来说最好能给LED加反向保护或者整流，比如高亮LED承受反压冲击能力很弱，不加保护很容易就挂掉，如果你的高亮LED用在220v上没加保护使用了很长时间也没挂，那说明你真幸运。常用接线方式如下图，注意交流供电时最好按图示加反向保护，特别是交流高压时。顺便贴一个想在电动车上改装LED大灯的图：“恒流电路”！下面是单组串联情况，需要并联多组的话在电流允许的范围内根据公式把电阻阻值适量减小！1.使用7805时2.使用317时(3)稳压集成电路电容器顺便借用一下论坛一位朋友发的图“电容容量表示方法”下面接着就是三端稳压集成块了，常见的有78xx、79xx、317、337等等，见有朋友问它的引脚排列和接线方法，其实这个从它的“数据白皮书”里就能查到。顺便我也画出来了。如下图常用的78xx、79xx系列常用的317、337系列还有常用的稳压ICTL431(4)整流二极管电源变压器接着的就是整流部分了，常用的4个脚的全桥可以看成内部集成了4个整流PN节，整流原理等同用4个二极管。大家经常说变压器输出是2线、3线或者4线的，这是怎么回事呢？先看个R型变压器，边看边说明白了吧！3线、4线也就是说我们需要的那1组电压，变压器引出的是3根线或者4根线。如果是两根线那就是2线。标签上一般是这样标示的：2线是“0-**v”、3线是“**v-0-**v”、4线是“0-**v0-**v”具体往下看2线牛。下图就是一个2线输出牛也就是单电压输出的牛，其中两根线接的是初级220v绕组，另两根接的是低压绕组。2线牛可以通过桥式整流滤波产生直流单电压；也可以通过双半波整流滤波产生直流双电压（正负双电压），由于是半波整流产生的直流双电压不够平稳，只适合要求不高的电路使用。见有朋友发问两头单电压输出的2线牛能不能做出双电压？回答是肯定的，用两头相同规格的2线牛完全可以全波整流产生标准的双电压，具体可以参考下面4线牛的接法。下图就是用2线牛产生两种电压的原理图，上部分是单电压，下部分双电压3线牛。输出是双交流电压，其中一根引线接的是线圈中心抽头，如下图3线牛通过桥式整流滤波可以产生直流双电压，通常目前的功放大都使用正负对称的双电压。也有部分OTL功放电路使用的是单电压，比如在坛子里非常著名1969电路就是用单电压。3线牛可以全波整流滤波产生单电压。如下图：下图就是3线牛最常用的桥式整流生成双电压的原理图。4线牛。是由两组独立的绕组组成的双电压输出，它的两组绕组通过不同的组合方式可以有好几种接法。下面是4线牛产生单电压的图。把两组绕组直接并联（注意线序，同名端并同名端），再全桥整流生成单电压。如下还可以把两个绕组分别桥式整流成单电压，然后再把单电压并联。如下下面是4线牛产生双电压的图。上半部分是两绕组分别整流滤波，然后把两部分直流电压串联组成双电压；下半部分是先把两组绕组串联成3线形式再桥式整流成双电压。经常看到有朋友问3线变压器能不能像4线变压器那样使用两个整流桥？回答是绝对不能的。(5)电源变压器在上面的4线牛两个绕组又是并的又是串的，是不是有点晕？不晕是
